産業IoTなどにも！ネットワーク・アプライアンス製品まとめカタログ

産業用途向け ネットワーク アプライアンス製品 総合カタログ

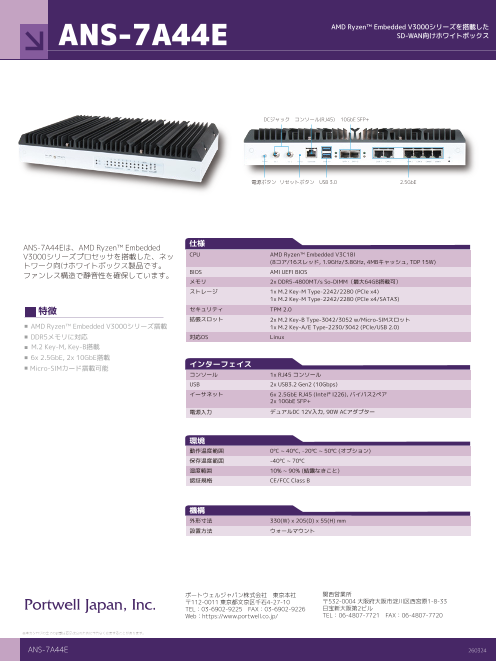

ANS-7A44E AMD Ryzen™ Embedded V3000シリーズを搭載した SD-WAN向けホワイトボックス DCジャック コンソール(RJ45) 10GbE SFP+ 電源ボタン リセットボタン USB 3.0 2.5GbE ANS-7A44Eは、AMD Ryzen™ Embedded 仕様 V3000シリーズプロセッサを搭載した、ネッ CPU AMD Ryzen™ Embedded V3C18I トワーク向けホワイトボックス製品です。 (8コア/16スレッド, 1.9GHz/3.8GHz, 4MBキャッシュ, TDP 15W) ファンレス構造で静音性を確保しています。 BIOS AMI UEFI BIOS メモリ 2x DDR5-4800MT/s So-DIMM（最大64GB搭載可） ストレージ 1x M.2 Key-M Type-2242/2280 (PCIe x4) 1x M.2 Key-M Type-2242/2280 (PCIe x4/SATA3) 特徴 セキュリティ TPM 2.0 拡張スロット 2x M.2 Key-B Type-3042/3052 w/Micro-SIMスロット  AMD Ryzen™ Embedded V3000シリーズ搭載 1x M.2 Key-A/E Type-2230/3042 (PCIe/USB 2.0)  DDR5メモリに対応 対応OS Linux  M.2 Key-M, Key-B搭載  6x 2.5GbE, 2x 10GbE搭載 インターフェイス  Micro-SIMカード搭載可能 コンソール 1x RJ45 コンソール USB 2x USB3.2 Gen2 (10Gbps) イーサネット 6x 2.5GbE RJ45 (Intel® I226), バイパス2ペア 2x 10GbE SFP+ 電源入力 デュアルDC 12V入力, 90W ACアダプター 環境 動作温度範囲 0°C ~ 40°C, -20℃ ~ 50℃ (オプション) 保存温度範囲 -40°C ~ 70°C 湿度範囲 10% ~ 90% (結露なきこと) 認証規格 CE/FCC Class B 機構 外形寸法 330(W) x 205(D) x 55(H) mm 設置方法 ウォールマウント ポートウェルジャパン株式会社　東京本社 関西営業所 〒112-0011 東京都文京区千石4-27-10 〒532-0004 大阪府大阪市淀川区西宮原1-8-33 TEL：03-6902-9225　FAX：03-6902-9226 日宝新大阪第2ビル Web：https://www.portwell.co.jp/ TEL：06-4807-7721　FAX：06-4807-7720 ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 ANS-7A44E 260324

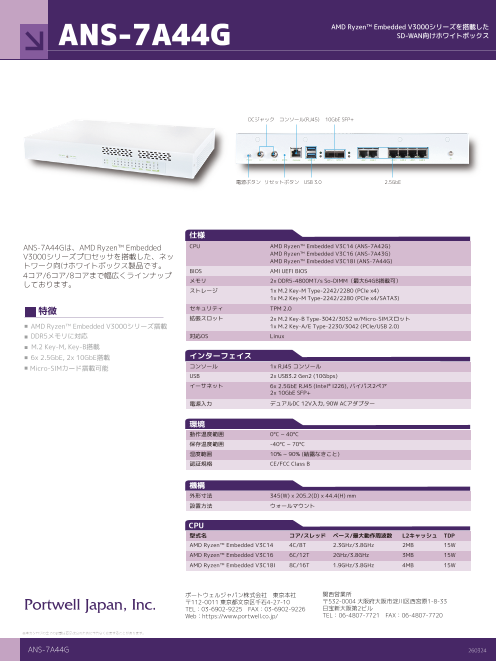

ANS-7A44G AMD Ryzen™ Embedded V3000シリーズを搭載した SD-WAN向けホワイトボックス DCジャック コンソール(RJ45) 10GbE SFP+ 電源ボタン リセットボタン USB 3.0 2.5GbE 仕様 ANS-7A44Gは、AMD Ryzen™ Embedded CPU AMD Ryzen™ Embedded V3C14 (ANS-7A42G) V3000シリーズプロセッサを搭載した、ネッ AMD Ryzen™ Embedded V3C16 (ANS-7A43G) トワーク向けホワイトボックス製品です。 AMD Ryzen™ Embedded V3C18I (ANS-7A44G) 4コア/6コア/8コアまで幅広くラインナップ BIOS AMI UEFI BIOS しております。 メモリ 2x DDR5-4800MT/s So-DIMM（最大64GB搭載可） ストレージ 1x M.2 Key-M Type-2242/2280 (PCIe x4) 1x M.2 Key-M Type-2242/2280 (PCIe x4/SATA3) 特徴 セキュリティ TPM 2.0 拡張スロット 2x M.2 Key-B Type-3042/3052 w/Micro-SIMスロット  AMD Ryzen™ Embedded V3000シリーズ搭載 1x M.2 Key-A/E Type-2230/3042 (PCIe/USB 2.0)  DDR5メモリに対応 対応OS Linux  M.2 Key-M, Key-B搭載  6x 2.5GbE, 2x 10GbE搭載 インターフェイス  Micro-SIMカード搭載可能 コンソール 1x RJ45 コンソール USB 2x USB3.2 Gen2 (10Gbps) イーサネット 6x 2.5GbE RJ45 (Intel® I226), バイパス2ペア 2x 10GbE SFP+ 電源入力 デュアルDC 12V入力, 90W ACアダプター 環境 動作温度範囲 0°C ~ 40°C 保存温度範囲 -40°C ~ 70°C 湿度範囲 10% ~ 90% (結露なきこと) 認証規格 CE/FCC Class B 機構 外形寸法 345(W) x 205.2(D) x 44.4(H) mm 設置方法 ウォールマウント CPU 型式名 コア/スレッド ベース/最大動作周波数 L2キャッシュ TDP AMD Ryzen™ Embedded V3C14 4C/8T 2.3GHz/3.8GHz 2MB 15W AMD Ryzen™ Embedded V3C16 6C/12T 2GHz/3.8GHz 3MB 15W AMD Ryzen™ Embedded V3C18I 8C/16T 1.9GHz/3.8GHz 4MB 15W ポートウェルジャパン株式会社　東京本社 関西営業所 〒112-0011 東京都文京区千石4-27-10 〒532-0004 大阪府大阪市淀川区西宮原1-8-33 TEL：03-6902-9225　FAX：03-6902-9226 日宝新大阪第2ビル Web：https://www.portwell.co.jp/ TEL：06-4807-7721　FAX：06-4807-7720 ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 ANS-7A44G 260324

ANS-12000/12001 Intel® Amston Lake世代のプロセッサを搭載 SD-WAN向けファンレスホワイトボックス グランド(GND) 電源LED 電源ボタン リセットボタン バイパスLED 1GbE (SFP) コンソール HDMI 2.5GbE USB ファクトリーリセットボタン HDDアクセスランプ DCジャック 特徴 製品仕様 プロセッサ ANS-12000：Intel® Atom® x7433RE プロセッサ (4コア) ■ Intel® Amston Lake x7433RE/x7835RE搭載 ANS-12001：Intel® Atom® x7835RE プロセッサ (8コア) BIOS AMI uEFI BIOS ■ DDR5メモリを最大32GB搭載可能 メモリ 1x DDR5-4800MT/s So-DIMM (最大32GB, ECC非対応) ■ SIMスロットは2つ搭載 ストレージ 32GB eMMC オンボード 1x M.2 Key-M Type-2242 (SATA) *1 ■ TPM 2.0オンボード ウォッチドッグタイマ プログラマブル (1 ~ 255秒) ■ 5G/Wi-Fi 6(802.11ax)を見据えた設計 グラフィック Intel® UHD グラフィックス リアI/O イーサネット 4x RJ45 (2.5 GbE, Intel WGI226IT, バイパス機能) 1x SFP (1GbE, Intel WGI210IT) *1 USB 1x USB 3.2 Gen1 Type A ディスプレイ 1x HDMI 2.0 (最大解像度：3840 x 2160 @60Hz) ボタン 電源ボタン, リセットボタン, ファクトリーリセットボタン コンソール 1x RJ45 LED バイパス, イーサネットステータス, HDD, 電源, RSSI, WiFi アンテナ 6x SMA アンテナホール (5G / LTE / Wi-Fi) SIMスロット 2x Micro-SIM 拡張I/O M.2 1x Key-B Type-3042/3052 (USB 2.0, PC Ie x1) 1x Key-E Type-2230 *1 セキュリティ TPM 2.0 ※右記3つのうち1つを選択：SFP, M.2 Key-E, M.2 Key-M 機構・環境 外形寸法 W253 x D200 x H36 mm 重量 2.25 kg 電源入力 DC 12V, DCジャック 設置 据え置き, ウォールマウント 動作温度 -40 ~ 40℃ 保存温度 -40 ~ 70℃ 冷却方法 ファンレス 湿度範囲 5% ~ 90%, 結露なきこと 認証規格 CE, FCC Class B Part18, CE LVD Safety (EN32638-1) ポートウェル独自機能 PET, NODE.X ポートウェルジャパン株式会社　東京本社 ポートウェルジャパン株式会社　関西営業所 〒112-0011 東京都文京区千石4-27-10 〒532-0004 大阪府大阪市淀川区西宮原1-18-33 日宝新大阪第2ビル TEL:03-6902-9225 TEL:06-4807-7721 Web：https://www.portwell.co.jp E-Mail：pji-sales@portwell.co.jp ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 1 260106

ANS-12002/12003 Intel® Amston Lake世代のプロセッサを搭載 SD-WAN向けホワイトボックス グランド(GND) 電源LED 電源ボタン リセットボタン バイパスLED 1GbE (SFP) コンソール 2.5GbE USB ファクトリーリセットボタン HDDアクセスランプ DCジャック 特徴 製品仕様 プロセッサ ANS-12002：Intel® Atom® x7405C プロセッサ (4コア) ■ Intel® Amston Lake x7405C/x7809C搭載 ANS-12003：Intel® Atom® x7809C プロセッサ (8コア) BIOS AMI uEFI BIOS ■ DDR5メモリを最大32GB搭載可能 メモリ 1x DDR5-4800MT/s So-DIMM (最大32GB, ECC非対応) ■ SIMスロットは2つ搭載 ストレージ 32GB eMMC オンボード 1x M.2 Key-M Type-2242 (SATA) *1 ■ TPM 2.0オンボード ウォッチドッグタイマ プログラマブル (1 ~ 255秒) ■ 5G/Wi-Fi 6(802.11ax)を見据えた設計 リアI/O イーサネット 4x RJ45 (2.5 GbE, Intel WGI226IT, バイパス機能) 1x SFP (1GbE, Intel WGI210IT) *1 USB 1x USB 3.2 Gen1 Type A ボタン 電源ボタン, リセットボタン, ファクトリーリセットボタン コンソール 1x RJ45 LED バイパス, イーサネットステータス, HDD, 電源, RSSI, WiFi アンテナ 6x SMA アンテナホール (5G / LTE / Wi-Fi) SIMスロット 2x Micro-SIM 拡張I/O M.2 1x Key-B Type-3042/3052 (USB 2.0, PC Ie x1) 1x Key-E Type-2230 *1 セキュリティ TPM 2.0 ※右記3つのうち1つを選択：SFP, M.2 Key-E, M.2 Key-M 機構・環境 外形寸法 W253 x D200 x H44 mm 重量 1.7 kg 電源入力 DC 12V, DCジャック 設置 据え置き, ウォールマウント 動作温度 0 ~ 40℃ 保存温度 -40 ~ 70℃ 冷却方法 空冷ファン 湿度範囲 5% ~ 90%, 結露なきこと 認証規格 CE, FCC Class B Part18, CE LVD Safety (EN32638-1) ポートウェル独自機能 PET, NODE.X ポートウェルジャパン株式会社　東京本社 ポートウェルジャパン株式会社　関西営業所 〒112-0011 東京都文京区千石4-27-10 〒532-0004 大阪府大阪市淀川区西宮原1-18-33 日宝新大阪第2ビル TEL:03-6902-9225 TEL:06-4807-7721 Web：https://www.portwell.co.jp E-Mail：pji-sales@portwell.co.jp ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 1 260106
