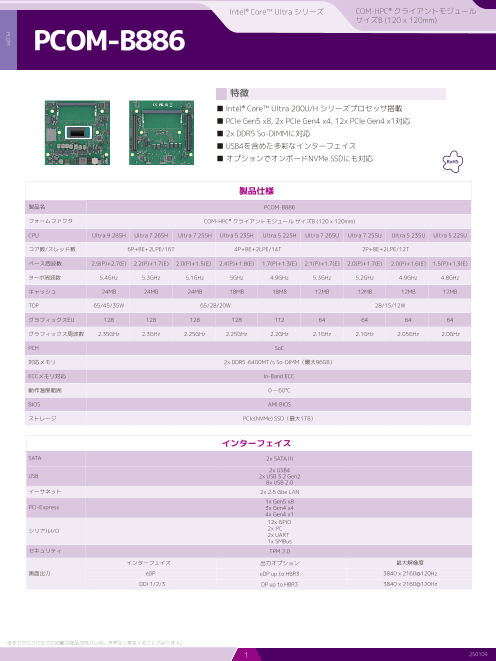

PCOM-B886｜COM-HPC Client サイズBモジュール

Intel® Core™ Ultra シリーズ COM-HPC® クライアントモジュール サイズB (120 x 120mm) PCOM-B886 特徴 ■ Intel® Core™ Ultra 200U/H シリーズプロセッサ搭載 ■ PCIe Gen5 x8, 2x PCIe Gen4 x4, 12x PCIe Gen4 x1対応 ■ 2x DDR5 So-DIMMに対応 ■ USB4を含めた多彩なインターフェイス ■ オプションでオンボードNVMe SSDにも対応 RoHS 製品仕様 製品名 PCOM-B886 フォームファクタ COM-HPC® クライアントモジュール サイズB (120 x 120mm) CPU Ultra 9 285H Ultra 7 265H Ultra 7 255H Ultra 5 235H Ultra 5 225H Ultra 7 265U Ultra 7 255U Ultra 5 235U Ultra 5 225U コア数/スレッド数 6P+8E+2LPE/16T 4P+8E+2LPE/14T 2P+8E+2LPE/12T ベース周波数 2.9(P)+2.7(E) 2.2(P)+1.7(E) 2.0(P)+1.5(E) 2.4(P)+1.8(E) 1.7(P)+1.3(E) 2.1(P)+1.7(E) 2.0(P)+1.7(E) 2.0(P)+1.6(E) 1.5(P)+1.3(E) ターボ周波数 5.4GHz 5.3GHz 5.1GHz 5GHz 4.9GHz 5.3GHz 5.2GHz 4.9GHz 4.8GHz キャッシュ 24MB 24MB 24MB 18MB 18MB 12MB 12MB 12MB 12MB TDP 65/45/35W 65/28/20W 28/15/12W グラフィックスEU 128 128 128 128 112 64 64 64 64 グラフィックス周波数 2.35GHz 2.3GHz 2.25GHz 2.25GHz 2.2GHz 2.1GHz 2.1GHz 2.05GHz 2.0GHz PCH SoC 対応メモリ 2x DDR5-6400MT/s So-DIMM（最大96GB） ECCメモリ対応 In-Band ECC 動作温度範囲 0 ~ 60℃ BIOS AMI BIOS ストレージ PCIe(NVMe) SSD（最大1TB） インターフェイス SATA 2x SATA III 2x USB4 USB 2x USB 3.2 Gen2 8x USB 2.0 イーサネット 2x 2.5 Gbe LAN 1x Gen5 x8 PCI-Express 3x Gen4 x4 4x Gen4 x1 12x GPIO シリアルI/O 2x I²C 2x UART 1x SMBus セキュリティ TPM 2.0 インターフェイス 出力オプション 最大解像度 画面出力 eDP eDP up to HBR3 3840 x 2160@120Hz DDI 1/2/3 DP up to HBR3 3840 x 2160@120Hz ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 1 250109 PCOM

PCOM-B886 機構・環境 オーダリングガイド 外形寸法 120 mm x 120 mm (4.72" x 4.72") 製品名 パーツナンバー 動作温度 0 ~ 60℃ PCOM-B886-285H TBD PCOM-B886-265H TBD 保存温度 -40 ~ 85℃ PCOM-B886-255H TBD 認証規格 CE / FCC / UKCA PCOM-B886-235H TBD OS Windows 11/ Ubuntu PCOM-B886-225H TBD Portwell独自機能 PET API PCOM-B886-265U TBD PCOM-B886-255U TBD PCOM-B886-235U TBD PCOM-B886-225U TBD ブロック図 PCOM-B886 COM-HPC® Client 0°C ~ 60°C Size-B 120x120mm PCIe Gen5 Lane SO-DIMM SO-DIMM AT / ATX Channel 0 Channel 1 PCIe Gen4 Lane Mode 12v input PCIe Gen3 Lane SMD FAN Conn Arrow Lake-U/H SoC (ARL-U/H PCH) SMBUS Embedded Controller eSPI I2C/I3C BOM option BOM option SPI ROM x4 NVMe TPM option SMSMBUS S IsoIsloalatitoinon COM-HPC connector ポートウェルジャパン株式会社　東京本社 ポートウェルジャパン株式会社　関西営業所 〒112-0011 東京都文京区千石4-27-10 〒532-0004 大阪府大阪市淀川区西宮原1-18-33 日宝新大阪第2ビル TEL:03-6902-9225 TEL:06-4807-7721 Web：https://www.portwell.co.jp E-Mail：pji-sales@portwell.co.jp ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 2 250109 eDP DDI DDI #0 TCP DDI #1 TCP DDI #2 DDI PCIe #16~23 PCIe Gen5 x8 PCIe #8~11 PCIe Gen4 x4 PCIe #12~15 PCIe Gen4 x4 USB4 #0 TCP USB4 #1 TCP USB 3.2 #2 USB 3.2 USB 3.2 #3 USB 3.2 SATA #0 SATA SATA #1 SATA NBASE-T #0 I226 PCIe NBASE-T #1 I226 PCIe PCIe #0 PCIe PCIe #1 PCIe PCIe #2 PCIe PCIe #3 PCIe PCIe #4 ~ 7 x4 link only PCIe USB 2.0 #0~7 USB 2.0 MIPI-CSI MIPI-CSI HDA HDA Boot SPI SPI SMBUS eSPI GPIO & IPMB I2C / I3C UART #0~1 PCOM
