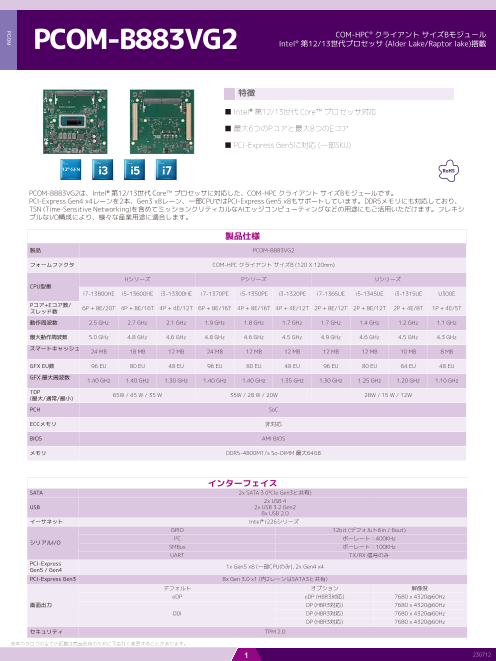

PCOM-B883VG2｜COM-HPC クライアント サイズBモジュール

PCOM-B883VG2 COM-HPC® クライアント サイズBモジュール Intel® 第12/13世代プロセッサ (Alder Lake/Raptor lake)搭載 特徴 ■ Intel® 第12/13世代 Core™ プロセッサ対応 ■ 最大6つのPコアと最大8つのEコア ■ PCI-Express Gen5に対応 (一部SKU) RoHS PCOM-B883VG2は、Intel® 第12/13世代 Core™ プロセッサに対応した、COM-HPC クライアント サイズBモジュールです。 PCI-Express Gen4 x4レーンを2本、Gen3 x8レーン、一部CPUではPCI-Express Gen5 x8もサポートしています。DDR5メモリにも対応しており、 TSN (Time-Sensitive Networking)を含めてミッションクリティカルなAIエッジコンピューティングなどの用途にもご活用いただけます。フレキシ ブルなI/O構成により、様々な産業用途に適合します。 製品仕様 製品 PCOM-B883VG2 フォームファクタ COM-HPC クライアント サイズB (120 X 120mm) Hシリーズ Pシリーズ Uシリーズ CPU型番 i7-13800HE i5-13600HE i3-13300HE i7-1370PE i5-1350PE i3-1320PE i7-1365UE i5-1345UE i3-1315UE U300E Pコア+Eコア数/ スレッド数 6P + 8E/20T 4P + 8E/16T 4P + 4E/12T 6P + 8E/16T 4P + 8E/16T 4P + 4E/12T 2P + 8E/12T 2P + 8E/12T 2P + 4E/8T 1P + 4E/5T 動作周波数 2.5 GHz 2.7 GHz 2.1 GHz 1.9 GHz 1.8 GHz 1.7 GHz 1.7 GHz 1.4 GHz 1.2 GHz 1.1 GHz 最大動作周波数 5.0 GHz 4.8 GHz 4.6 GHz 4.8 GHz 4.6 GHz 4.5 GHz 4.9 GHz 4.6 GHz 4.5 GHz 4.3 GHz スマートキャッシュ 24 MB 18 MB 12 MB 24 MB 12 MB 12 MB 12 MB 12 MB 10 MB 8 MB GFX EU数 96 EU 80 EU 48 EU 96 EU 80 EU 48 EU 96 EU 80 EU 64 EU 48 EU GFX 最大周波数 1.40 GHz 1.40 GHz 1.30 GHz 1.40 GHz 1.40 GHz 1.35 GHz 1.30 GHz 1.25 GHz 1.20 GHz 1.10 GHz TDP (最大/通常/最小) 65W / 45 W / 35 W 35W / 28 W / 20W 28W / 15 W / 12W PCH SoC ECCメモリ 非対応 BIOS AMI BIOS メモリ DDR5-4800MT/s So-DIMM 最大64GB インターフェイス SATA 2x SATA 3 (PCIe Gen3と共有) 2x USB 4 USB 2x USB 3.2 Gen2 8x USB 2.0 イーサネット Intel® I226シリーズ GPIO 12bit (デフォルト6in / 6out) I²C ボーレート：400KHz シリアルI/O SMBus ボーレート：100KHz UART TX/RX 信号のみ PCI-Express Gen5 / Gen4 1x Gen5 x8 (一部CPUのみ), 2x Gen4 x4 PCI-Express Gen3 8x Gen 3.0 x1 (内2レーンはSATA3と共有) デフォルト オプション 解像度 eDP eDP (HBR3対応) 7680 x 4320@60Hz 画面出力 DP (HBR3対応) 7680 x 4320@60Hz DDI DP (HBR3対応) 7680 x 4320@60Hz DP (HBR3対応) 7680 x 4320@60Hz セキュリティ TPM 2.0 ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 1 230712 PCOM

PCOM-B883VG2 機構・環境 オーダリングガイド 製品名 パーツナンバー 外形寸法 120 x 120mm PCOM-B883VG2-13800HE TBD 電源入力 +12V DC AT/ATX モード PCOM-B883VG2-13600HE TBD 保存温度 -40℃ ~ 85℃ PCOM-B883VG2-13300HE TBD PCOM-B883VG2-1370PE TBD 動作温度 0℃ ~ 60℃ -40℃ ~ 85℃ (一部対応CPU) PCOM-B883VG2-1350PE TBD 規格認証 お問い合わせください PCOM-B883VG2-1320PE TBD MTBF TBD PCOM-B883VG2-1365UE TBD 耐振動 TBD PCOM-B883VG2-1345UE TBD Windows 10/11 OS PCOM-B883VG2-1315UE TBD Ubuntu PCOM-B883VG2-U300E TBD アクセサリ パーツナンバー CPUクーラー TBD ヒートシンク TBD ヒートスプレッダ TBD PCOM- C880 ブロック図 (ATX キャリアボード) AB1-3L34Z PCOM-B883VG2 COM HPC® Client Module 12 VDC Size B 120x120mm ATX Mode + +5 VDC 0 ~ +60ﾟC DDR5 Dual Channel SO-DIMM 0 SO-DIMM 1 Primary Secondary (J1) CH0 CH1 (J2) eDP / DSI eDP DDI TCP DDI DDI2 DDI0 DDI DDI PCIe x8 PCIe Gen5 PCIe #16 ~ #23 DDI1 DDI TCP CSI CSI-2 CSI #0 PCIe #8 ~ #11 PCIe Gen4 PCIe x4 CSI CSI-2 CSI #1 PCIe #12 ~ #15 PCIe Gen4 PCIe x4 USB 4 Gen 2x2 #0 ~ #1 TCP 2x TCP Intel® 12th / 13th Core Processors PCIe #0 ~ #3 PCIe Gen3 HSIO HSIO 2x USB 3.2 Gen2 x1 USB 3.2 #2 ~ #3 PCIe #4 ~ #5 PCIe Gen3 HSIO HSIO PCIe I226 GbE NBASET #1 PCIe #6 ~ #7 PCIe Gen3 MUX HSIO SATA #0~#1 2x SATA III Integrated PCH NBASET #0 GbE I226 PCIe HSIO USB 2.0 #0 ~ #7 8x USB 2.0 USB 2.0 HDA / SNDW #0 HDA SNDW #1 SNDW SPI SPI TPM 2.0 BIOS Flash I2C I2C PCIe_BMC SMBus SMBUS eSPI eSPI eSPI SMBus SMBus Fan Fan I2C #0 #1 I2C Embedded GPIO 6x GPI / 6x GPO Controller SPI EC Flash SER 0/1 SER0 / SER1 Misc. WDT / HW Monitor / FAN ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 2 230712 eSPI PCOM
