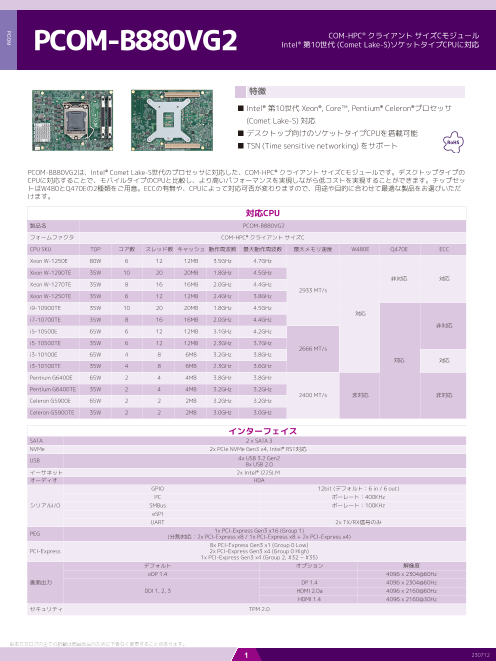

PCOM-B880VG2｜COM-HPC クライアント サイズCモジュール

PCOM-B880VG2 COM-HPC® クライアント サイズCモジュール Intel® 第10世代 (Comet Lake-S)ソケットタイプCPUに対応 特徴 ■ Intel® 第10世代 Xeon®, Core™, Pentium® Celeron®プロセッサ　 　 (Comet Lake-S) 対応 ■ デスクトップ向けのソケットタイプCPUを搭載可能 ■ TSN (Time sensitive networking) をサポート RoHS PCOM-B880VG2は、Intel® Comet Lake-S世代のプロセッサに対応した、COM-HPC® クライアント サイズCモジュールです。デスクトップタイプの CPUに対応することで、モバイルタイプのCPUと比較し、より高いパフォーマンスを実現しながら低コストを実現することができます。チップセッ トはW480とQ470Eの2種類をご用意。ECCの有無や、CPUによって対応可否が変わりますので、用途や目的に合わせて最適な製品をお選びいただ けます。 対応CPU 製品名 PCOM-B880VG2 フォームファクタ COM-HPC® クライアント サイズC CPU SKU TDP コア数 スレッド数 キャッシュ 動作周波数 最大動作周波数 最大メモリ速度 W480E Q470E ECC Xeon W-1250E 80W 6 12 12MB 3.5GHz 4.7GHz Xeon W-1290TE 35W 10 20 20MB 1.8GHz 4.5GHz 非対応 対応 Xeon W-1270TE 35W 8 16 16MB 2.0GHz 4.4GHz 2933 MT/s Xeon W-1250TE 35W 6 12 12MB 2.4GHz 3.8GHz i9-10900TE 35W 10 20 20MB 1.8GHz 4.5GHz 対応 i7-10700TE 35W 8 16 16MB 2.0GHz 4.4GHz 非対応 i5-10500E 65W 6 12 12MB 3.1GHz 4.2GHz i5-10500TE 35W 6 12 12MB 2.3GHz 3.7GHz 2666 MT/s i3-10100E 65W 4 8 6MB 3.2GHz 3.8GHz 対応 対応 i3-10100TE 35W 4 8 6MB 2.3GHz 3.6GHz Pentium G6400E 65W 2 4 4MB 3.8GHz 3.8GHz Pentium G6400TE 35W 2 4 4MB 3.2GHz 3.2GHz 2400 MT/s 非対応 非対応 Celeron G5900E 65W 2 2 2MB 3.2GHz 3.2GHz Celeron G5900TE 35W 2 2 2MB 3.0GHz 3.0GHz インターフェイス SATA 2 x SATA 3 NVMe 2x PCIe NVMe Gen3 x4, Intel® RST対応 USB 4x USB 3.2 Gen2 8x USB 2.0 イーサネット 2x Intel® I225LM オーディオ HDA GPIO 12bit (デフォルト：6 in / 6 out) I²C ボーレート：400KHz シリアルI/O SMBus ボーレート：100KHz eSPI UART 2x TX/RX信号のみ PEG 1x PCI-Express Gen3 x16 (Group 1) (分割対応：2x PCI-Express x8 / 1x PCI-Express x8 + 2x PCI-Express x4) 8x PCI-Express Gen3 x1 (Group 0 Low) PCI-Express 2x PCI-Express Gen3 x4 (Group 0 High) 1x PCI-Express Gen3 x4 (Group 2, #32 ~ #35) デフォルト オプション 解像度 eDP 1.4 4096 x 2304@60Hz 画面出力 DP 1.4 4096 x 2304@60Hz DDI 1, 2, 3 HDMI 2.0a 4096 x 2160@60Hz HDMI 1.4 4096 x 2160@30Hz セキュリティ TPM 2.0 ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 1 230712 PCOM

PCOM-B880VG2 機構・環境 オーダリングガイド 外形寸法 160mm x 120mm 製品名 パーツナンバー PCOM-B880VG2-W480E AB1-3L36 電源入力 +12V DC AT/ATX モード PCOM-B880VG2-Q470E AB1-3L35 保存温度 0℃ ~ 60℃ アクセサリ パーツナンバー 動作温度 0℃ ~ 60℃ CPUクーラー 125W対応 B9971030 規格認証 お問い合わせください CPUクーラー 80W対応 B9971060 CPUクーラー 35W対応 B8304610 MTBF TBD PCOM-C880 AB1-3L34Z 耐振動 TBD (ATX キャリアボード) OS Windows 10 Ubuntu, CentOS ブロック図 PCOM-B880VG2 COM HPC® Client Module Size C 160x120mm ATX Mode +12 VDC +5 VDC 0 ~ +60ﾟC Primary DDR4 Dual Channel Secondary (J1) SO-DIMM 0 SO-DIMM 1 (J2) CH0 CH1 eDP eDP eDP DDI #2 DDI3 (DP/HDMI) DDI2 DDI1 (DP/HDMI) DDI #0 DDI0 DDI1 DDI2 (DP/HDMI) DDI #1 PEG #0~#15 PCIe 3.0 x16 PCIe #16~#31 Intel® CoreTM Comet Lake-S Processors DMI Gen3 USB 3.2 #0~#1 2x USB 3.2 Gen2 x1 HSIO #0~1 HSIO #2~3 2x USB 3.2 Gen2 x1 USB 3.2 #2~#3 PCIe #0~#7 8x PCIe 3.0 x1 HSIO #6~#13 HSIO #26~29 1x PCIe 3.0 x4 PCIe #32~#35 PCIe #8~#11 1x PCIe 3.0 x4 HSIO #14~#17 PCIe #12~#15 1x PCIe 3.0 x4 HSIO #22~25 PCIe_BMC 1xPCIe 3.0 x1 HSIO #19 HSIO # 19 PCIe I225LM 2.5GbE NBASET #1 USB 2.0 #0~#7 8x USB 2.0 USB 2.0 NBASET #0 2.5GbE I225LM PCIe HSIO #18 SATA #0~#1 2x SATA III HSIO #20~#21 HDA/SNDW HDA TPM 2.0(SLB 9670) Intel® W480E/Q470E Chipset SPI SPI SPI BIOS Flash I2C I2C SMBus SMBUS eSPI eSPI eSPI SMBus SMBus Fan Fan I2C #0~#1 I2C GPIO 6x GPI / 6x GPO IT 5121 SPI EC Flash SER 0/1 SER0 / SER1 Misc. WDT / HW Monitor / FAN ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 2 230712 eSPI PCOM
