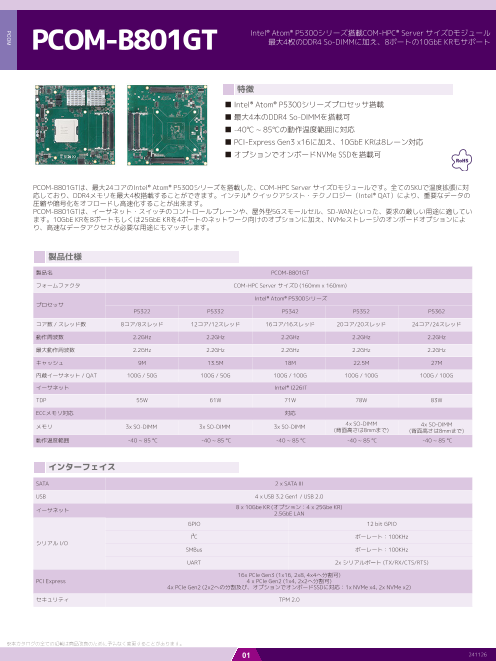

PCOM^B801GT｜COM-HPC サーバー サイズDモジュール

PCOM-B801GT Intel® Atom® P5300シリーズ搭載COM-HPC® Server サイズD モジュール 最大4枚のDDR4 So-DIMMに加え、8ポートの10GbE KRもサポート 特徴 ■ Intel® Atom® P5300シリーズプロセッサ搭載 ■ 最大4本のDDR4 So-DIMMを搭載可 ■ -40℃ ~ 85℃の動作温度範囲に対応 ■ PCI-Express Gen3 x16に加え、10GbE KRは8レーン対応 ■ オプションでオンボードNVMe SSDを搭載可 RoHS PCOM-B801GTは、最大24コアのIntel® Atom® P5300シリーズを搭載した、COM-HPC Server サイズDモジュールです。全てのSKUで温度拡張に対 応しており、DDR4メモリを最大4枚搭載することができます。インテル® クイックアシスト・テクノロジー（Intel® QAT）により、重要なデータの 圧縮や暗号化をオフロードし高速化することが出来ます。 PCOM-B801GTは、イーサネット・スイッチのコントロールプレーンや、屋外型5Gスモールセル、SD-WANといった、要求の厳しい用途に適してい ます。10GbE KRを8ポートもしくは25GbE KRを4ポートのネットワーク向けのオプションに加え、NVMeストレージのオンボードオプションによ り、高速なデータアクセスが必要な用途にもマッチします。 製品仕様 製品名 PCOM-B801GT フォームファクタ COM-HPC Server サイズD (160mm x 160mm) Intel® Atom® P5300シリーズ プロセッサ P5322 P5332 P5342 P5352 P5362 コア数 / スレッド数 8コア/8スレッド 12コア/12スレッド 16コア/16スレッド 20コア/20スレッド 24コア/24スレッド 動作周波数 2.2GHz 2.2GHz 2.2GHz 2.2GHz 2.2GHz 最大動作周波数 2.2GHz 2.2GHz 2.2GHz 2.2GHz 2.2GHz キャッシュ 9M 13.5M 18M 22.5M 27M 内蔵イーサネット / QAT 100G / 50G 100G / 50G 100G / 100G 100G / 100G 100G / 100G イーサネット Intel® I226IT TDP 55W 61W 71W 78W 83W ECCメモリ対応 対応 メモリ 3x SO-DIMM 3x SO-DIMM 3x SO-DIMM 4x SO-DIMM 4x SO-DIMM (背面高さは8mmまで) (背面高さは8mmまで) 動作温度範囲 -40 ~ 85 °C -40 ~ 85 °C -40 ~ 85 °C -40 ~ 85 °C -40 ~ 85 °C インターフェイス SATA 2 x SATA III USB 4 x USB 3.2 Gen1 / USB 2.0 イーサネット 8 x 10Gbe KR (オプション：4 x 25Gbe KR) 2.5GbE LAN GPIO 12 bit GPIO I²C ボーレート：100KHz シリアル I/O SMBus ボーレート：100KHz UART 2x シリアルポート (TX/RX/CTS/RTS) 16x PCIe Gen3 (1x16, 2x8, 4x4へ分割可) PCI Express 4 x PCIe Gen2 (1x4, 2x2へ分割可) 4x PCIe Gen2 (2x2への分割及び、オプションでオンボードSSDに対応：1x NVMe x4, 2x NVMe x2) セキュリティ TPM 2.0 ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 01 241126 PCOM

PCOM-B801GT 機構・環境 オーダリングガイド 外形寸法 160mm x 160mm 製品名 パーツナンバー PCOM-B801GT-P5322 AB1-3S67Z 電源入力 +12V DC AT/ATXモード PCOM-B801GT-P5332 AB1-3S68Z 保存温度 -40 ~ 85 °C PCOM-B801GT-P5342 AB1-3S69Z PCOM-B801GT-P5352 AB1-3S71Z 動作温度 -40 ~ 85 °C PCOM-B801GT-P5362 AB1-3S70Z 認証規格 お問い合わせください アクセサリ パーツナンバー MTBF お問い合わせください ヒートスプレッダ TBD 耐振動 お問い合わせください ヒートシンク TBD OS Linux CPUクーラー (2U用) TBD ブロック図 PCOM-B801GT COM-HPC® Server -40°C~+85°C Size-D 160x160mm SO-DIMM SO-DIMM PCIe Gen3 Lane AT / ATX SO-DIMM SO-DIMM PCIe Gen2 Lane Mode Channel 0 Channel 1 Intel® Atom® P5300 SMD FAN Conn (47.5 x 47.5mm) Embedded eSPI Controller I2C EC SPI Flash eMMC 5.1 x2/x4 x2 NVMe NVMe Option 1: 2 x2 PCIe directly connect to HPC connector Option 2: 1 x4 NVME SSD chip on module Option 3: 2 x2 NVME SSD chip on module COM-HPC connector ポートウェルジャパン株式会社　東京本社 ポートウェルジャパン株式会社　関西営業所 〒112-0011 東京都文京区千石4-27-10 〒532-0004 大阪府大阪市淀川区西宮原1-18-33 日宝新大阪第2ビル TEL:03-6902-9225 TEL:06-4807-7721 Web：https://www.portwell.co.jp E-Mail：pji-sales@portwell.co.jp ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 02 241126 KR #0~3 10G/25G KR KR #4~7 10G KR PCIe #16~31 IIO x16 PCIeCLK 9FGL0451 PCIeCLK PCIe #0~3 HSIO 2.5G BaseT PCIe to 2.5G HSIO PCIe #BMC HSIO ASTA #0~1 2 x SATA III HSIO PCIe #8~9 Option 1(Default) HSIO Option 2 / Option 3 PCIe #12~13 Option 1(Default) HSIO Option 3 USB 3.2 Gen1 #0-3 HSIO USB2.0 #0~3 TPM 2.0 SPI CS0/CS1 SPI BIOS SPI Flash SMBus SMBus SER 0/1 USB I2C eSPI I2C #0 !2C #1 GPIO #0~11 Misc WDT/HW Monitor/FAN PCOM
