PCOM-B706GT｜COM-Express Type 7 Basicモジュール

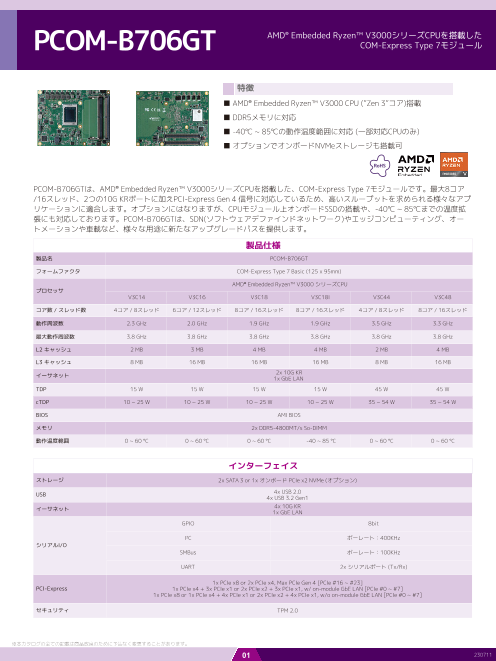

PCOM-B706GT AMD® Embedded Ryzen™ V3000シリーズCPUを搭載した COM-Express Type 7モジュール 特徴 ■ AMD® Embedded Ryzen™ V3000 CPU (”Zen 3”コア)搭載 ■ DDR5メモリに対応 ■ -40℃ ~ 85℃の動作温度範囲に対応 (一部対応CPUのみ) ■ オプションでオンボードNVMeストレージも搭載可 RoHS PCOM-B706GTは、AMD® Embedded Ryzen™ V3000シリーズCPUを搭載した、COM-Express Type 7モジュールです。最大8コア /16スレッド、2つの10G KRポートに加えPCI-Express Gen 4 信号に対応しているため、高いスループットを求められる様々なアプ リケーションに適合します。オプションにはなりますが、CPUモジュール上オンボードSSDの搭載や、-40℃ ~ 85℃までの温度拡 張にも対応しております。PCOM-B706GTは、SDN(ソフトウェアデファインドネットワーク)やエッジコンピューティング、オー トメーションや車載など、様々な用途に新たなアップグレードパスを提供します。 製品仕様 製品名 PCOM-B706GT フォームファクタ COM-Express Type 7 Basic (125 x 95mm) AMD® Embedded Ryzen™ V3000 シリーズCPU プロセッサ V3C14 V3C16 V3C18 V3C18I V3C44 V3C48 コア数 / スレッド数 4コア / 8スレッド 6コア / 12スレッド 8コア / 16スレッド 8コア / 16スレッド 4コア / 8スレッド 8コア / 16スレッド 動作周波数 2.3 GHz 2.0 GHz 1.9 GHz 1.9 GHz 3.5 GHz 3.3 GHz 最大動作周波数 3.8 GHz 3.8 GHz 3.8 GHz 3.8 GHz 3.8 GHz 3.8 GHz L2 キャッシュ 2 MB 3 MB 4 MB 4 MB 2 MB 4 MB L3 キャッシュ 8 MB 16 MB 16 MB 16 MB 8 MB 16 MB イーサネット 2x 10G KR 1x GbE LAN TDP 15 W 15 W 15 W 15 W 45 W 45 W cTDP 10 ~ 25 W 10 ~ 25 W 10 ~ 25 W 10 ~ 25 W 35 ~ 54 W 35 ~ 54 W BIOS AMI BIOS メモリ 2x DDR5-4800MT/s So-DIMM 動作温度範囲 0 ~ 60 °C 0 ~ 60 °C 0 ~ 60 °C -40 ~ 85 °C 0 ~ 60 °C 0 ~ 60 °C インターフェイス ストレージ 2x SATA 3 or 1x オンボード PCIe x2 NVMe (オプション) USB 4x USB 2.0 4x USB 3.2 Gen1 イーサネット 4x 10G KR 1x GbE LAN GPIO 8bit I²C ボーレート：400KHz シリアルI/O SMBus ボーレート：100KHz UART 2x シリアルポート (Tx/Rx) 1x PCIe x8 or 2x PCIe x4, Max PCIe Gen 4 [PCIe #16 ~ #23] PCI-Express 1x PCIe x4 + 3x PCIe x1 or 2x PCIe x2 + 3x PCIe x1, w/ on-module GbE LAN [PCIe #0 ~ #7] 1x PCIe x8 or 1x PCIe x4 + 4x PCIe x1 or 2x PCIe x2 + 4x PCIe x1, w/o on-module GbE LAN [PCIe #0 ~ #7] セキュリティ TPM 2.0 ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 01 230711

PCOM-B706GT 機構・環境 オーダリングガイド 外形寸法 125mm x 95 mm 製品名 パーツナンバー 電源入力 DC 12V ±5% PCOM-B706GT-V3C48 AB1-3R17Z 保存温度 -40℃ ~ 80℃ PCOM-B706GT-V3C44 AB1-3R15Z PCOM-B706GT-V3C18I AB1-3R19Z 動作温度 0℃ ~ 60℃ ( 一部SKUのみ -40℃ ~ 85℃対応 ) PCOM-B706GT-V3C18 AB1-3R18Z 規格認証 お問い合わせ下さい PCOM-B706GT-V3C16 AB1-3R16Z MTBF TBD PCOM-B706GT-V3C14 AB1-3R14Z 耐振動 TBD OS Linux Ubuntu 20.04.3 LTS / Yocto アクセサリ パーツナンバー CPUクーラー TBD ヒートシンク TBD ヒートスプレッダ TBD ブロック図 PCOM-B706GT COM Express® Type 7 COM Basic Module 95x125mm AT / ATX Mode -40ﾟC ~ +85ﾟC DDR5 ECC Channel Row AB SO-DIMM SO-DIMM Row CD PCIe #0~#3 1x PCIe 4.0 x4 PB0 #12 ~ 15 PA0 #0 ~ 3 1x PCIe 4.0 x4 PCIe #16~#19 PCIe #4~#5 1x PCIe 4.0 x2 PB1 #16, 17 PA1 #4 ~ 7 1x PCIe 4.0 x4 PCIe #20~#23 PCIe #8~#15 PB1 #18 ~ 19 1x PCIe 4.0 x2 PCIe #6 ~#7 SATA #0 ~#1 2x SATA PA3 #10 ~ 11 USB HC #1 2x USB 3.2 Gen2x1 USB #0~#1 SATA #2~#3 USB HC #1,3,4 2x USB 3.2 Gen2x1 USB #2~#3 USB 2.0 #0~#3 4x USB 2.0 USB HC #1,3,4 NCSI PA2 #8 10GbE KR KR #0 GbE MDI I210 PCIe 4.0x 1 PB0 #15 PA2 #9 10GbE KR KR #1 EERPOM PA3 # 10 ~ 11 x2, NVME SSD BIOS EERPOM Chip AMD® Ryzen Embedded SPI SPI V3000 CPU FP7r2 (25mm x 35mm) TPM (Optional) LPC/eSPI LPC eSPI to LPC Embedded EC EEPROM EC SPI Controller SMBUS IT5121E I2C I2C SER 0/1 SER0 / SE R 1 GPIO #0~#3 4x GPI / 4x GPO Misc. WDT / HW Monitor / F AN SMBus SMBUS ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 02 230711 CH0 CH1 PCOM eSPI
