PCOM-B705GT｜COM-Express Type 7 Basicモジュール

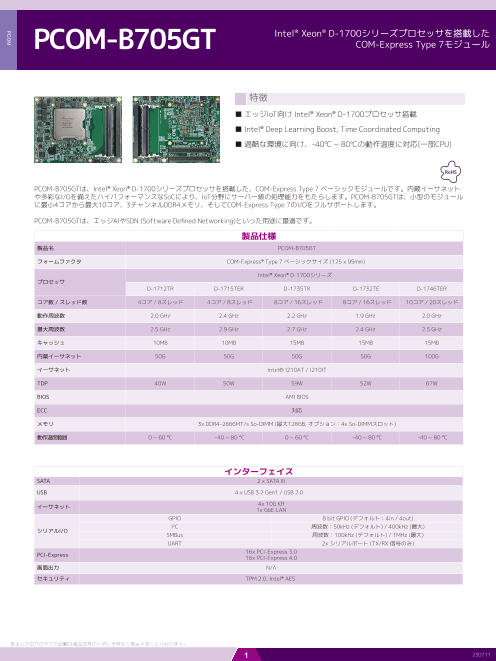

PCOM-B705GT Intel® Xeon® D-1700シリ ーズプロセッサを 搭 載した COM-Express Type 7モジュール 特徴 ■ エッジIoT向け Intel® Xeon® D-1700プロセッサ搭載 ■ Intel® Deep Learning Boost, Time Coordinated Computing ■ 過酷な環境に向け、-40℃ ~ 80℃の動作温度に対応(一部CPU) RoHS PCOM-B705GTは、Intel® Xeon® D-1700シリーズプロセッサを搭載した、COM-Express Type 7 ベーシックモジュールです。内蔵イーサネット や多彩なI/Oを備えたハイパフォーマンスなSoCにより、IoT分野にサーバー級の処理能力をもたらします。PCOM-B705GTは、小型のモジュール に最小4コアから最大10コア、3チャンネルDDR4メモリ、そしてCOM-Express Type 7のI/Oをフルサポートします。 PCOM-B705GTは、エッジAIやSDN (Software Defined Networking)といった用途に最適です。 製品仕様 製品名 PCOM-B705GT フォームファクタ COM-Express® Type 7 ベーシックサイズ (125 x 95mm) Intel® Xeon® D-1700シリーズ プロセッサ D-1712TR D-1715TER D-1735TR D-1732TE D-1746TER コア数 / スレッド数 4コア / 8スレッド 4コア / 8スレッド 8コア / 16スレッド 8コア / 16スレッド 10コア / 20スレッド 動作周波数 2.0 GHz 2.4 GHz 2.2 GHz 1.9 GHz 2.0 GHz 最大周波数 2.5 GHz 2.9 GHz 2.7 GHz 2.4 GHz 2.5 GHz キャッシュ 10MB 10MB 15MB 15MB 15MB 内蔵イーサネット 50G 50G 50G 50G 100G イーサネット Intel® I210AT / I210IT TDP 40W 50W 59W 52W 67W BIOS AMI BIOS ECC 対応 メモリ 3x DDR4-2666MT/s So-DIMM (最大128GB, オプション：4x So-DIMMスロット) 動作温度範囲 0 ~ 60 °C -40 ~ 80 °C 0 ~ 60 °C -40 ~ 80 °C -40 ~ 80 °C インターフェイス SATA 2 x SATA III USB 4 x USB 3.2 Gen1 / USB 2.0 イーサネット 4x 10G KR 1x GbE LAN GPIO 8 bit GPIO (デフォルト：4in / 4out) I²C 周波数：50kHz (デフォルト) / 400kHz (最大) シリアルI/O SMBus 周波数：100kHz (デフォルト) / 1MHz (最大) UART 2x シリアルポート (TX/RX 信号のみ) PCI-Express 16x PCI-Express 3.0 16x PCI-Express 4.0 画面出力 N/A セキュリティ TPM 2.0, Intel® AES ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 1 230711 PCOM

PCOM-B705GT 機構・環境 オーダリングガイド 寸法 125mm x 95mm 製品名 パーツナンバー 電源入力 Normal: +12V DC PCOM-B705GT-D1746TER AB1-3P64Z AT/ATXモード PCOM-B705GT-D1735TR AB1-3P65Z 保存温度 -40 ~ 80 °C PCOM-B705GT-D1732TE AB1-3P66Z 動作温度 -40 ~ 80 °C ( 一部CPU：0 ~ 60 °C ) PCOM-B705GT-D1715TER AB1-3P67Z 規格認証 お問い合わせください PCOM-B705GT-D1712TR AB1-3P68Z MTBF お問い合わせください アクセサリ パーツナンバー 耐振動 お問い合わせください CPUクーラー TBD Windows 10 IoT Enterprise ヒートシンク TBD OS Windows Server Linux ヒートスプレッダ TBD ブロック図 PCOM-B705GT COM Express® Type 7 Basic Module 125x95mm AT / ATX Mode -40ﾟC ~ +85ﾟC (Selected SKUs) Preliminary DDR4 w/ECC Channel SO-DIMM Row AB SO-DIMM SO-DIMM SO-DIMM Row CD PCIe #0~#5 3x PCIe 3.0 x2 HSIO # 0~5 IIO x16 # 0~15 1x PCIe 4.0 x16 PCIe #16~#31 PCIe #8~#11 1x PCIe 3.0 x4 HSIO # 8~11 HSIO # 6~7 1x PCIe 3.0 x2 PCIe #6~#7 PCIe #12~#15 1x PCIe 3.0 x4 HSIO # 12~15 HSIO # 20~23 4x USB 3.0 USB #0~#3 SATA #0~#1 2x SATA III HSIO # 17~18 10GbE KR KR #0 SATA #2~#3 USB 2.0 #0~#3 4x USB 2.0 Intel® Xeon® 10GbE KR KR #2 D-1700 Family (45x45mm) 10GbE KR KR #1 NCSI 10GbE KR KR #3 GbE GbE Intel I210 PCIe 3.0x 1 HSIO # 16 EERPOM BIOS EERPOM SPI SPI TPM (Optional) LPC/eSPI LPC/eSPI (Defa ult LPC) LPC/eSPI (Default LPC) Embedded Controller SMBUS IT5121E EC SPI EC EEPROM I2C I2C SER 0/1 SER0 / SE R 1 GPIO #0~#3 4x GPI / 4x GPO Misc. WDT / HW Monitor / FAN SMBus SMBUS ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 2 230711 CH CH CH PCOM
