PCOM-B702G｜COM-Express Type 7 Compactモジュール

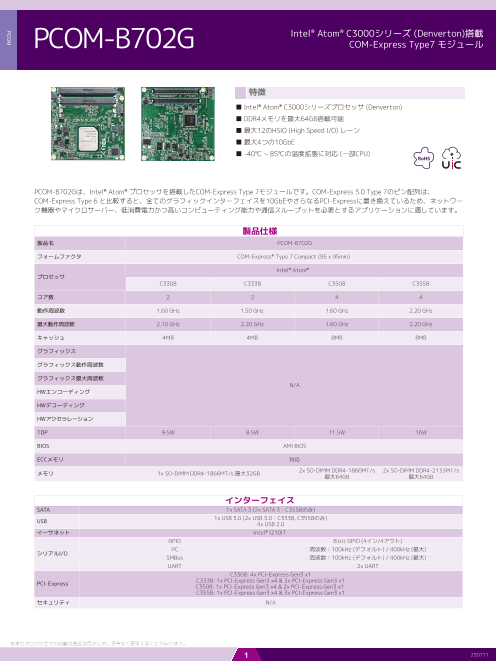

PCOM-B702G Intel® Atom® C3000シリーズ (Denvert on)搭載 COM-Express Type7 モジュール 特徴 ■ Intel® Atom® C3000シリーズプロセッサ (Denverton) ■ DDR4メモリを最大64GB搭載可能 ■ 最大12のHSIO (High Speed I/O) レーン ■ 最大4つの10GbE ■ -40℃ ~ 85℃の温度拡張に対応 (一部CPU) RoHS PCOM-B702Gは、Intel® Atom® プロセッサを搭載したCOM-Express Type 7モジュールです。COM-Express 3.0 Type 7のピン配列は、 COM-Express Type 6 と比較すると、全てのグラフィックインターフェイスを10GbEやさらなるPCI-Expressに置き換えているため、ネットワー ク機器やマイクロサーバー、低消費電力かつ高いコンピューティング能力や通信スループットを必要とするアプリケーションに適しています。 製品仕様 製品名 PCOM-B702G フォームファクタ COM-Express® Type 7 Compact (95 x 95mm) Intel® Atom® プロセッサ C3308 C3338 C3508 C3558 コア数 2 2 4 4 動作周波数 1.60 GHz 1.50 GHz 1.60 GHz 2.20 GHz 最大動作周波数 2.10 GHz 2.20 GHz 1.60 GHz 2.20 GHz キャッシュ 4MB 4MB 8MB 8MB グラフィックス グラフィックス動作周波数 グラフィックス最大周波数 N/A HWエンコーディング HWデコーディング HWアクセラレーション TDP 9.5W 8.5W 11.5W 16W BIOS AMI BIOS ECCメモリ 対応 メモリ 1x SO-DIMM DDR4-1866MT/s 最大32GB 2x SO-DIMM DDR4-1866MT/s 2x SO-DIMM DDR4-2133MT/s 最大64GB 最大64GB インターフェイス SATA 1x SATA 3 (2x SATA 3：C3558のみ) USB 1x USB 3.0 (2x USB 3.0：C3338, C3558のみ) 4x USB 2.0 イーサネット Intel® I210IT GPIO 8 bit GPIO (4イン/4アウト) I²C 周波数：100kHz (デフォルト) / 400kHz (最大) シリアルI/O SMBus 周波数：100kHz (デフォルト) / 400kHz (最大) UART 2x UART C3308: 4x PCI-Express Gen3 x1 PCI-Express C3338: 1x PCI-Express Gen3 x4 & 3x PCI-Express Gen3 x1 C3508: 1x PCI-Express Gen3 x4 & 2x PCI-Express Gen3 x1 C3558: 1x PCI-Express Gen3 x4 & 3x PCI-Express Gen3 x1 セキュリティ N/A ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 1 230711 PCOM

PCOM-B702G 機構・環境 オーダリングガイド 寸法 95 x 95mm 製品 パーツナンバー 電源入力 12V DC IN PCOM-B702G-C3558 AB1-3H49 ATモード PCOM-B702G-C3508 AB1-3J40 保存温度 -40℃ ~ 85℃ PCOM-B702G-C3338 AB1-3H46 動作温度 -40℃ ~ 85℃ PCOM-B702G-C3308 AB1-3H45 規格認証 お問い合わせください アクセサリ パーツナンバー MTBF お問い合わせください クーラー TBD ヒートシンク B830A920 耐振動 お問い合わせください ヒートスプレッダ TBD OS Windows 10 Pro, CentOS 7.6 PCOM-C701(ATXキャリアボード) AB1-3J61Z PCOM-C701-BMC (ATXキャリアボード) AB1-3K14Z ブロック図 PCOM-B702G COM Express® Type 7 Compact Module 95x95mm AT Mode 12VDC +/-20% -40℃ ~ 85℃ (Selected SKUs) Row AB DDR4 ECC Dual Channel Row CD SO-DIMM 1 SO-DIMM 2 CH0 CH1 PCIe #0~#1 1x PCIe 3.0 x2 HSIO # 8~9 HSIO # 0~7 1x PCIe 3.0 x8 PCIe #16~#23 HSIO # 16~19 4x USB 3.0 USB #0~#3 PCIe #2~#3 1x PCIe 3.0 x2 HSIO #12~13 10GbE KR KR #0 SATA #0~#1 2x SATA III HSIO #14~15 10GbE KR KR #1 Intel® C3000 Processor 10GbE KR KR #2 USB 2.0 #0~#3 4x USB 2.0 10GbE KR KR #3 GBE GbE Intel I210-IT HSIO # 10 NCSI LPC LPC SPI SPI BIOS SMBus SMBus GPIO 4x GPI / 4x GPO SER 0/1 SER0 / SER1 Embedded Controller I2C I2C ITE 5121E Misc. WDT / HW Monitor / FAN ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 2 230711 SMBus PCOM LPC
