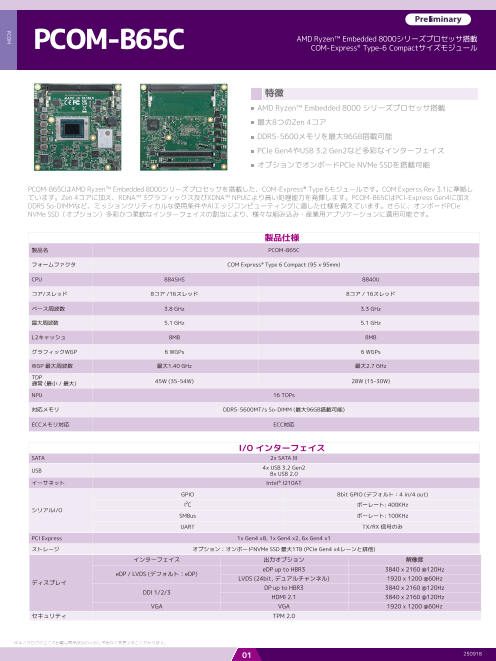

PCOM-B65C｜COM-Express Type 6 Compactモジュール

PCOM-B65C AMD Ryzen™ Embedded 8000シリーズプロセッサ搭載 COM-Express® Type-6 Compactサイズモジュール 特徴 AMD Ryzen™ Embedded 8000 シリーズプロセッサ搭載 最大8つのZen 4コア DDR5-5600メモリを最大96GB搭載可能 PCIe Gen4やUSB 3.2 Gen2など多彩なインターフェイス オプションでオンボードPCIe NVMe SSDを搭載可能 PCOM-B65CはAMD Ryzen™ Embedded 8000シリーズプロセッサを搭載した、COM-Express® Type 6モジュールです。COM Experss Rev 3.1に準拠し ています。Zen 4コアに加え、RDNA™ 3グラフィックス及びXDNA™ NPUにより高い処理能力を発揮します。PCOM-B65CはPCI-Express Gen4に加え DDR5 So-DIMMなど、ミッションクリティカルな使用条件やAIエッジコンピューティングに適した仕様を備えています。さらに、オンボードPCIe NVMe SSD（オプション）多彩かつ柔軟なインターフェイスの割当により、様々な組み込み・産業用アプリケーションに適用可能です。 製品仕様 製品名 PCOM-B65C フォームファクタ COM Express® Type 6 Compact (95 x 95mm) CPU 8845HS 8840U コア/スレッド 8コア /16スレッド 8コア / 16スレッド ベース周波数 3.8 GHz 3.3 GHz 最大周波数 5.1 GHz 5.1 GHz L2キャッシュ 8MB 8MB グラフィックWGP 6 WGPs 6 WGPs WGP 最大周波数 最大1.40 GHz 最大2.7 GHz TDP 通常 (最小 / 最大) 45W (35-54W) 28W (15-30W) NPU 16 TOPs 対応メモリ DDR5-5600MT/s So-DIMM (最大96GB搭載可能) ECCメモリ対応 ECC対応 I/O インターフェイス SATA 2x SATA III USB 4x USB 3.2 Gen2 8x USB 2.0 イーサネット Intel® I210AT GPIO 8bit GPIO (デフォルト：4 in/4 out) I²C ボーレート: 400KHz シリアルI/O SMBus ボーレート: 100KHz UART TX/RX 信号のみ PCI Express 1x Gen4 x8, 1x Gen4 x2, 6x Gen4 x1 ストレージ オプション：オンボードNVMe SSD 最大1TB (PCIe Gen4 x4レーンと排他) インターフェイス 出力オプション 解像度 eDP up to HBR3 3840 x 2160 @120Hz eDP / LVDS (デフォルト：eDP) LVDS (24bit, デュアルチャンネル) 1920 x 1200 @60Hz ディスプレイ DP up to HBR3 3840 x 2160 @120Hz DDI 1/2/3 HDMI 2.1 3840 x 2160 @120Hz VGA VGA 1920 x 1200 @60Hz セキュリティ TPM 2.0 ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 01 250918 PCOM

PCOM-B65C 機構部・耐環境性 オーダリングガイド 寸法 95 x 95mm 製品名 パーツナンバー 電源入力 Normal: +12V DC AT/ATXモード PCOM-B65C-8845HS TBD 保存温度 -40°C ~ 85°C PCOM-B65C-8840U TBD 動作温度 0°C ~ 60°C 規格認証 TBD MTBF TBD アクセサリ パーツナンバー 耐振動 TBD CPUクーラー TBD OS Windows 11 Ubuntu ヒートシンク TBD ヒートスプレッダ TBD PCOM- C605R Mini-ITXサイズ キャリアボード AB4-3P78 PCOM -C60B ATXサイズ キャリアボード AB1-3G22 ブロック図 PCOM-B65C COM Express ® Type 6 Basic Size 95x95mm 0°C ~ 60°C SO-DIMM SO-DIMM AT /A TX Channel 0 Channel 1 PCIe Gen4 Lane Mode 12V Input SMD FAN Conn AMD Ryzen™ 8000 シリーズ SMBUS Embedded Controller eSPI eSPI to IT5792 LPC I2C MUX MUX NC-SI SPI ROM USB HUB 10G TPM 2.0 SMBUS Isolation MUX ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 02 250918 DDI1 DP1 DDI2 USB0/DP2 DDI3 USB1/DP3 VGA DDI to VGA eDP/LVDS eDP to LVDS DP0 eDP opt. USB 3.2 #0 USB5 USB 3.2 #1 USB 3.2 #2 USB4/DP4 USB 3.2 #3 USB 2.0 #0~7 USB 2.0 PCIe 0 (PA1), 7-4 PEG #0-7 PCIe 0 (PA0), 3-0 PCIe #0-1 PCIe 0 (PA2), 8-9 PCIe #2 PCIe 0 (PA3), 10 PCIe #3 PCIe 0 (PA3), 11 PCIe #4 PCIe 1 (PB0), 12 PCIe #5 PCIe 1 (PB0), 13 PCIe #6 PCIe 1 (PB0), 14 PCIe #7 PCIe 1 (PB0), 15 Ethernet i210A T PCIe 1 (PB1), 16-17 SATA #0-1 SATAController PCIe 1 (PB1), 18-19 NVMe x2 opt. HDA HDA SPI SPI SMBUS LPC WDT / HW Monitor / Fan Misc. GPIO I2C UAR T #0~1 PCOM
