PCOM-B65B｜COM-Express Type 6 Compactモジュール

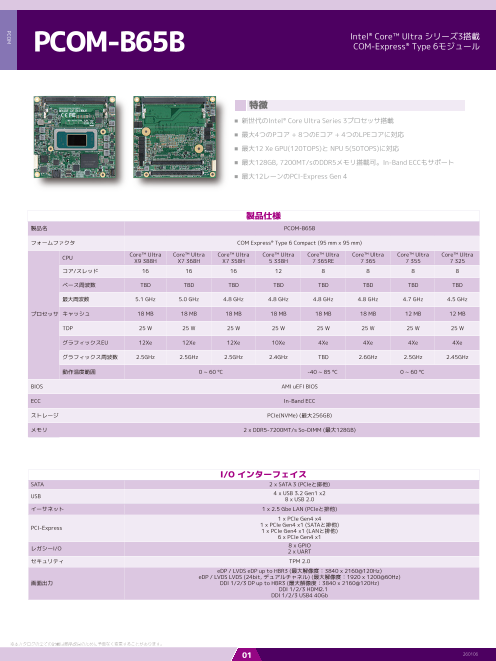

PCOM-B65B Intel® Core™ Ultra シリーズ3搭載 COM-Express® Type 6モジュール 特徴 ■ 新世代のIntel® Core Ultra Series 3プロセッサ搭載 ■ 最大4つのPコア + 8つのEコア + 4つのLPEコアに対応 ■ 最大12 Xe GPU(120TOPS)と NPU 5(50TOPS)に対応 ■ 最大128GB, 7200MT/sのDDR5メモリ搭載可。In-Band ECCもサポート ■ 最大12レーンのPCI-Express Gen 4 製品仕様 製品名 PCOM-B65B フォームファクタ COM Express® Type 6 Compact (95 mm x 95 mm) CPU Core™ Ultra Core™ Ultra Core™ Ultra Core™ Ultra Core™ Ultra Core™ Ultra Core™ Ultra Core™ Ultra X9 388H X7 368H X7 358H 5 338H 7 365RE 7 365 7 355 7 325 コア/スレッド 16 16 16 12 8 8 8 8 ベース周波数 TBD TBD TBD TBD TBD TBD TBD TBD 最大周波数 5.1 GHz 5.0 GHz 4.8 GHz 4.8 GHz 4.8 GHz 4.8 GHz 4.7 GHz 4.5 GHz プロセッサ キャッシュ 18 MB 18 MB 18 MB 18 MB 18 MB 18 MB 12 MB 12 MB TDP 25 W 25 W 25 W 25 W 25 W 25 W 25 W 25 W グラフィックスEU 12Xe 12Xe 12Xe 10Xe 4Xe 4Xe 4Xe 4Xe グラフィックス周波数 2.5GHz 2.5GHz 2.5GHz 2.4GHz TBD 2.6GHz 2.5GHz 2.45GHz 動作温度範囲 0 ~ 60 °C -40 ~ 85 °C 0 ~ 60 °C BIOS AMI uEFI BIOS ECC In-Band ECC ストレージ PCIe(NVMe) (最大256GB) メモリ 2 x DDR5-7200MT/s So-DIMM (最大128GB) I/O インターフェイス SATA 2 x SATA 3 (PCIeと排他) USB 4 x USB 3.2 Gen1 x2 8 x USB 2.0 イーサネット 1 x 2.5 Gbe LAN (PCIeと排他) 1 x PCIe Gen4 x4 PCI-Express 1 x PCIe Gen4 x1 (SATAと排他) 1 x PCIe Gen4 x1 (LANと排他) 6 x PCIe Gen4 x1 レガシーI/O 8 x GPIO 2 x UART セキュリティ TPM 2.0 eDP / LVDS eDP up to HBR3 (最大解像度：3840 x 2160@120Hz) eDP / LVDS LVDS (24bit, デュアルチャネル) (最大解像度：1920 x 1200@60Hz) 画面出力 DDI 1/2/3 DP up to HBR3 (最大解像度：3840 x 2160@120Hz) DDI 1/2/3 HDM I2.1 DDI 1/2/3 USB4 40Gb ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 01 260106 PCOM

PCOM-B65B 機構部・耐環境性 オーダリングガイド 寸法 95 mm x 95 mm 製品名 パーツナンバー ステータス 動作温度 -40 ~ 85 °C PCOM-B65B-388H TBD Contact US 保存温度 -40 ~ 85 °C OS Linux, Windows 11 PCOM-B65B-368H TBD Contact US ポートウェル独自機能 PET PCOM-B65B-358H TBD Contact US PCOM-B65B-338H TBD Contact US PCOM-B65B-365RE TBD Contact US PCOM-B65B-365 TBD Contact US PCOM-B65B-355 TBD Contact US PCOM-B65B-325 TBD Contact US アクセサリ パーツナンバー ステータス Cooler (copper elastic pad) TBD Contact US ブロック図 PCOM-B65B COM Express® Type 6 0°C ~ 60°C Compact Size 95x95mm -40°C ~ 85°C PCIe Gen5 Lane SO-DIMM SO-DIMM CSI Connector AT /A TX Channel 0 Channel 1 on module #0 PCIe Gen4 Lane Mode 12v input PCIe Gen3 Lane SMD F AN Conn Panther Lake-H SoC (PTL-H PCH) SMBUS Embedded Controller eSPI eSeSPI I tot o LLPPC C I2C BOM option MUX BOM option SPI ROM MUX MUX SPI M x4 NVMe PCI TPTPMM 22.0 .0 option USB Hub e to SATA SMSMBUS S MUX IsoIsollaatitonion COM Express connector ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 02 260106 option LVDS eDP to LVDS LVDS / eDP default eDP DDI DDI #1 / USB4 #1 default DDI TCP DDI #2 / USB4 #2 default DDI TCP DDI #3 TCP PEG #0~3 PCIe Gen 5 x4 USB 3.2 #0 USB 3.2 USB 3.2 #1 USB 3.2 USB 3.2 #2 TCP USB 3.2 #3 PCIe #0 PCIe Gen 4 PCIe #1 PCIe Gen 4 PCIe #2 PCIe Gen 4 PCIe #3 PCIe Gen 4 PCIe #4 PCIe Gen 4 PCIe #5 PCIe Gen 4 SATA #0 PCIe Gen 4 SATA #1 PCIe #6 Ethernet I226 PCIe Gen 4 PCIe #7 USB 2.0 #0~7 USB 2.0 HDA HDA SPI SPI SMBUS LPC GPIO control GPIO I2C UAR T #0~1 PCOM
