PCOM-B65A｜COM-Express Type 6 Basic モジュール

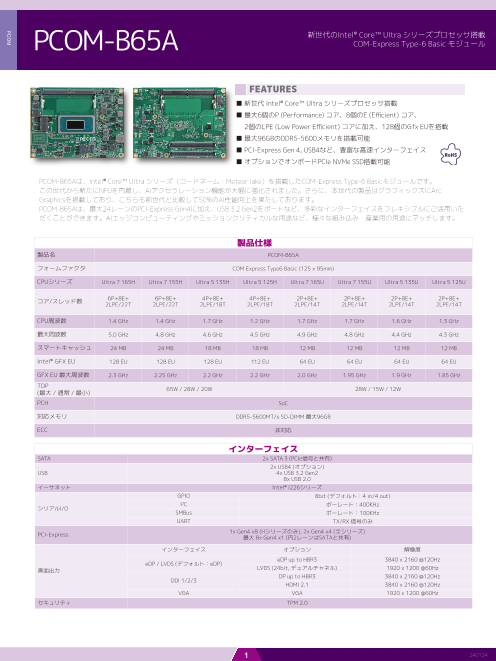

PCOM-B65A 新世代のIntel® Core™ Ultra シリーズプロセッサ搭載 COM-Express Type-6 Basic モジュール FEATURES ■ 新世代 Intel® Core™ Ultra シリーズプロセッサ搭載 ■ 最大6個のP (Performance) コア、8個のE (Efficient) コア、 　 2個のLPE (Low Power Efficient) コアに加え、128個のGfx EUを搭載 ■ 最大96GBのDDR5-5600メモリを搭載可能 ■ PCI-Express Gen 4, USB4など、豊富な高速インターフェイス RoHS ■ オプションでオンボードPCIe NVMe SSD搭載可能 PCOM-B65Aは、Intel® Core™ Ultra シリーズ（コードネーム：Meteor lake）を搭載したCOM-Express Type-6 Basicモジュールです。 この世代から新たにNPUを内蔵し、AIアクセラレーション機能が大幅に強化されました。さらに、本世代の製品はグラフィックスにArc Graphicsを搭載しており、こちらも前世代と比較して50%のAI性能向上を果たしております。 PCOM-B65Aは、最大24レーンのPCI-Express Gen4に加え、USB 3.2 Gen2をポートなど、多彩なインターフェイスをフレキシブルにご活用いた だくことができます。AIエッジコンピューティングやミッションクリティカルな用途など、様々な組み込み・産業用の用途にマッチします。 製品仕様 製品名 PCOM-B65A フォームファクタ COM Express Type6 Basic (125 x 95mm) CPUシリーズ Ultra 7 165H Ultra 7 155H Ultra 5 135H Ultra 5 125H Ultra 7 165U Ultra 7 155U Ultra 5 135U Ultra 5 125U コア/スレッド数 6P+8E+ 6P+8E+ 4P+8E+ 4P+8E+ 2P+8E+ 2P+8E+ 2P+8E+ 2P+8E+ 2LPE/22T 2LPE/22T 2LPE/18T 2LPE/18T 2LPE/14T 2LPE/14T 2LPE/14T 2LPE/14T CPU周波数 1.4 GHz 1.4 GHz 1.7 GHz 1.2 GHz 1.7 GHz 1.7 GHz 1.6 GHz 1.3 GHz 最大周波数 5.0 GHz 4.8 GHz 4.6 GHz 4.5 GHz 4.9 GHz 4.8 GHz 4.4 GHz 4.3 GHz スマートキャッシュ 24 MB 24 MB 18 MB 18 MB 12 MB 12 MB 12 MB 12 MB Intel® GFX EU 128 EU 128 EU 128 EU 112 EU 64 EU 64 EU 64 EU 64 EU GFX EU 最大周波数 2.3 GHz 2.25 GHz 2.2 GHz 2.2 GHz 2.0 GHz 1.95 GHz 1.9 GHz 1.85 GHz T DP (最大 / 通常 / 最小) 65W / 28W / 20W 28W / 15W / 12W PCH SoC 対応メモリ DDR5-5600MT/s SO-DIMM 最大96GB ECC 非対応 インターフェイス SATA 2x SATA 3 (PCIe信号と共有) 2x USB4 (オプション) USB 4x USB 3.2 Gen2 8x USB 2.0 イーサネット Intel® I226シリーズ GPIO 8bit (デフォルト：4 in/4 out) I²C ボーレート：400KHz シリアルI/O SMBus ボーレート：100KHz UART TX/RX 信号のみ PCI-Express 1x Gen4 x8 (Hシリーズのみ), 2x Gen4 x4 (全シリーズ) 最大 8x Gen4 x1 (内2レーンはSATAと共有) インターフェイス オプション 解像度 eDP up to HBR3 3840 x 2160 @120Hz eDP / LVDS (デフォルト：eDP) 画面出力 LVDS (24bit, デュアルチャネル) 1920 x 1200 @60Hz DP up to HBR3 3840 x 2160 @120Hz DDI 1/2/3 HDMI 2.1 3840 x 2160 @120Hz VGA VGA 1920 x 1200 @60Hz セキュリティ TPM 2.0 1 240124 PCOM

PCOM-B65A 機構部・耐環境性 オーダリングガイド 寸法 125 x 95mm 製品名 パーツナンバー 電源入力 Normal: +12V DC PCOM-B65A-165H TBD AT/ATX モード PCOM-B65A-155H TBD 保存温度 -40°C ～ 85°C PCOM-B65A-135H TBD 動作温度 0°C ～ 60°C PCOM-B65A-125H TBD 規格認証 Contact us PCOM-B65A-165U TBD MTBF TBD PCOM-B65A-155U TBD 耐振動 TBD PCOM-B65A-135U TBD OS Windows 10/11 PCOM-B65A-125U TBD Ubuntu アクセサリ パーツナンバー CPUクーラー (ヒートパイプ) TBD ヒートシンク (ヒートパイプ) TBD ヒートスプレッダ (ヒートパイプ) TBD PCOM-C605R Mini-ITXサイズ キャリアボード AB1-3P78 PCOM-C60B ATXサイズ キャリアボード AB1-3G22 ブロック図 PCOM-B65A COM Express® Type 6 0°C ~ 60°C Basic Size 125x95mm -40°C ~ 85°C PCIe Gen5 Lane SO-DIMM SO-DIMM AT / ATX Channel 0 Channel 1 PCIe Gen4 Lane Mode 12v input PCIe Gen3 Lane SMD FAN Conn Meteor Lake-U/H SoC (MTL-U/H PCH) SMBUS Embedded Controller eSPI eSeSPI I to toL LPPC C I2C BOM option MUX BOM option MUX SPSIP I ROOM M MUX MUX x4 nVME TPTPM 2 .20 .0 option SMSMBUUS S MUX IsoIsolalatitonion COM Express connector 2 240124 option LVDS eDP to LVDS LVDS / eDP default eDP DDI DDI #1 / USB4 #1 default DDI TCP DDI #2 / USB4 #2 default DDI TCP DDI #3 default DDI DDI VGA DDI to VGA PEG #0~7 PCIe Gen4 x8 PEG #8~11 PCIe Gen4 x4 PEG #12~15 PCIe Gen4 x4 USB 3.2 #0 USB 3.2 USB 3.2 #1 USB 3.2 USB 3.2 #2 TCP USB 3.2 #3 TCP Ethernet I2I22266 PCIe PCIe #0 PCIe PCIe #1 PCIe PCIe #2 PCIe PCIe #3 PCIe PCIe #4 PCIe PCIe #5 PCIe SATA #0 default SATA PCIe PCIe #6 SATA #1 default SATA PCIe PCIe #7 USB 2.0 #0~7 USB 2.0 HDA HDA SPI SPI SMBUS LPC GPIO I2C UART #0~1 PCOM
