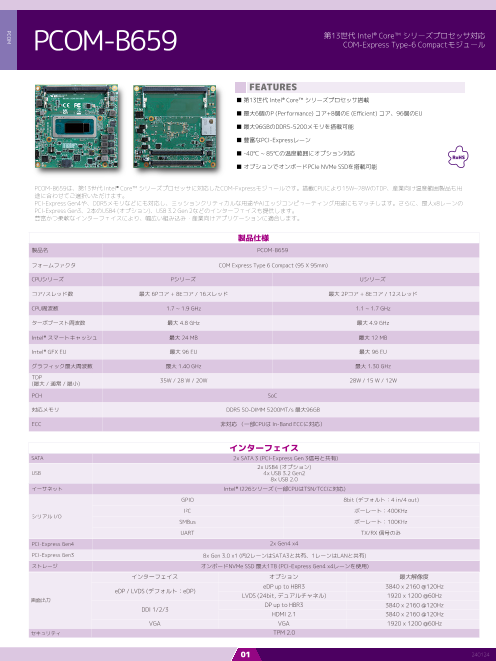

PCOM-B659｜COM-Express Type 6 Compactモジュール

PCOM-B659 第13世代 Intel® Core™ シリーズプロセッサ対応 COM-Express Type-6 Compactモジュール FEATURES ■ 第13世代 Intel® Core™ シリーズプロセッサ搭載 ■ 最大6個のP (Performance) コア+8個のE (Efficient) コア、96個のEU ■ 最大96GBのDDR5-5200メモリを搭載可能 ■ 豊富なPCI-Expressレーン ■ -40℃ ~ 85℃の温度範囲にオプション対応 RoHS ■ オプションでオンボードPCIe NVMe SSDを搭載可能 PCOM-B659は、第13世代 Intel® Core™ シリーズプロセッサに対応したCOM-Expressモジュールです。搭載CPUにより15W~28WのTDP、産業向け温度範囲製品も用 途に合わせてご選択いただけます。 PCI-Express Gen4や、DDR5メモリなどにも対応し、ミッションクリティカルな用途やAIエッジコンピューティング用途にもマッチします。さらに、最大x8レーンの PCI-Express Gen3、2本のUSB4 (オプション)、USB 3.2 Gen 2などのインターフェイスも提供します。 豊富かつ柔軟なインターフェイスにより、幅広い組み込み・産業向けアプリケーションに適合します。 製品仕様 製品名 PCOM-B659 フォームファクタ COM Express Type 6 Compact (95 X 95mm) CPUシリーズ Pシリーズ Uシリーズ コア/スレッド数 最大 6Pコア + 8Eコア / 16スレッド 最大 2Pコア + 8Eコア / 12スレッド CPU周波数 1.7 ~ 1.9 GHz 1.1 ~ 1.7 GHz ターボブースト周波数 最大 4.8 GHz 最大 4.9 GHz Intel® スマートキャッシュ 最大 24 MB 最大 12 MB Intel® GFX EU 最大 96 EU 最大 96 EU グラフィック最大周波数 最大 1.40 GHz 最大 1.30 GHz TDP (最大 / 通常 / 最小) 35W / 28 W / 20W 28W / 15 W / 12W PCH SoC 対応メモリ DDR5 SO-DIMM 5200MT/s 最大96GB ECC 非対応 （一部CPUは In-Band ECCに対 応） インターフェイス SATA 2x SATA 3 (PCI-Express Gen 3信号と共有) 2x USB4 (オプション) USB 4x USB 3.2 Gen2 8x USB 2.0 イーサネット Intel® I226シリーズ (一部CPUはTSN/TCCに対応) GPIO 8bit (デフォルト：4 in/4 out) I²C ボーレート：400KHz シリアル I/O SMBus ボーレート：100KHz UART TX/RX 信号のみ PCI-Express Gen4 2x Gen4 x4 PCI-Express Gen3 8x Gen 3.0 x1 (内2レーンはSATA3と共有、1レーンはLANと共有) ストレージ オンボードNVMe SSD 最大1TB (PCI-Express Gen4 x4レーンを使用) インターフェイス オプション 最大解像度 eDP up to HBR3 3840 x 2160 @120Hz eDP / LVDS (デフォルト：eDP) LVDS (24bit, デュアルチャネル) 1920 x 1200 @60Hz 画面出力 DP up to HBR3 3840 x 2160 @120Hz DDI 1/2/3 HDMI 2.1 3840 x 2160 @120Hz VGA VGA 1920 x 1200 @60Hz セキュリティ TPM 2.0 01 240124 PCOM

PCOM-B659 対応CPUリスト Pシリーズ エンベデッド CPUシリーズ i7-1370PE i5-1350PE i5-1340PE i3-1320PE コア/スレッド数 6P + 8E/16T 4P + 8E/16T 4P + 8E/16T 4P + 4E/12T 周波数 1.9 GHz 1.8 GHz 1.8 GHz 1.7 GHz 最大周波数 4.8 GHz 4.6 GHz 4.5 GHz 4.5 GHz スマートキャッシュ 24 MB 12 MB 12 MB 12 MB Intel® GFX EU 96 EU 80 EU 80 EU 48 EU グラフィック最大周波数 1.40 GHz 1.40 GHz 1.35 GHz 1.35 GHz Video Decode Boxes 2 2 2 1 T DP (最大/通常/最小) 35W / 28 W / 20W In-Band ECC 非対応 TSN/TCC 非対応 動作温度範囲 0°C ～ 60°C Uシリーズ エンベデッド CPUシリーズ i7-1365UE i5-1345UE i5-1335UE i3-1315UE U300E コア/スレッド数 2P + 8E/12T 2P + 8E/12T 2P + 8E/12T 2P + 4E/8T 1P + 4E/5T 周波数 1.7 GHz 1.4 GHz 1.3 GHz 1.2 GHz 1.1 GHz 最大周波数 4.9 GHz 4.6 GHz 4.5 GHz 4.5 GHz 4.3 GHz スマートキャッシュ 12 MB 12 MB 12 MB 10 MB 8 MB Intel® GFX EU 96 EU 80 EU 80 EU 64 EU 48 EU グラフィック最大周波数 1.30 GHz 1.25 GHz 1.25 GHz 1.20 GHz 1.10 GHz Video Decode Boxes 2 2 2 1 1 T DP (最大/通常/最小) 28W / 15 W / 12W In-Band ECC 非対応 TSN/TCC 非対応 動作温度範囲 0°C ～ 60°C Pシリーズ インダストリアル U シリーズ インダストリアル CPUシリーズ i7-1370PRE i5-1350PRE i3-1320PRE i7-1365URE i5-1345URE i3-1315URE コア/スレッド数 6P + 8E/16T 4P + 8E/16T 4P + 4E/12T 2P + 8E/12T 2P + 8E/12T 2P + 4E/8T 周波数 1.9 GHz 1.8 GHz 1.7 GHz 1.7 GHz 1.4 GHz 1.2 GHz 最大周波数 4.8 GHz 4.6 GHz 4.5 GHz 4.9 GHz 4.6 GHz 4.5 GHz スマートキャッシュ 24 MB 12 MB 12 MB 12 MB 12 MB 10 MB Intel® GFX EU 96 EU 80 EU 48 EU 96 EU 80 EU 64 EU グラフィック最大周波数 1.40 GHz 1.40 GHz 1.35 GHz 1.30 GHz 1.25 GHz 1.20 GHz Video Decode Boxes 2 2 1 2 2 1 T DP (最大/通常/最小) 35W / 28 W / 20W 28W / 15 W / 12W In-Band ECC 対応 対応 TSN/TCC 対応 対応 動作温度範囲 -40°C ～ 85°C -40°C ～ 85°C 02 240124 PCOM

PCOM-B659 機構部・耐環境性 製品名 パーツナンバー PCOM-B659-1335UE TBD 寸法 95 x 95mm PCOM-B659-1315UE TBD 電源入力 Normal: +12V DC AT/ATX モード PCOM-B659-U300E TBD 保存温度 -40°C ～ 85°C PCOM-B659-1370PRE TBD 動作温度 0°C ～ 60°C -40°C ～ 85°C(Industrial SKU) PCOM-B659-1350PRE TBD 規格認証 Contact us PCOM-B659-1320PRE TBD MTBF TBD PCOM-B659-1365URE TBD 耐振動 TBD PCOM-B659-1345URE TBD OS Windows 10/11 Ubuntu PCOM-B659-1315URE TBD オーダリングガイド アクセサリ パーツナンバー CPUクーラー (ヒートパイプ) TBD 製品名 パーツナンバー ヒートシンク (ヒートパイプ) TBD PCOM-B659-1370PE TBD ヒートスプレッダ (ヒートパイプ) TBD PCOM-B659-1340PE TBD PCOM- C605R Mini-ITXサイズ キャリアボード AB1-3P78 PCOM-B659-1320PE TBD PCOM -C60B PCOM-B659-1365UE TBD ATXサイズ キャリアボード AB1-3G22 ブロック図 PCOM-B659 COM Express® Type 6 Compact Size 95x95mm -40°C ~ 85°C SO-DIMM SO-DIMM PCIe Gen5 Lane AT / ATX Channel 0 Channel 1 PCIe Gen4 Lane Mode 12v input PCIe Gen3 Lane SMD FAN Raptor Lake-P SoC (P/U Series) Conn (RPL-P PCH) SMBUS Embedded Controller eSPI eSPI to LPC I2C MUX BOM option MUX MUX MUX SPI ROM x4 nVME option TPM 2.0 SMBUS MUX Isolation COM Express connector 03 240124 option LVDS eDP to LVDS LVDS / eDP default eDP DDI VGA DDI to VGA DDI DDI #1 / USB4 #1 default DDI TCP DDI #2 / USB4 #2 default DDI TCP DDI #3 TCP PEG #0~3 PCIe Gen4 x4 PEG #8~11 PCIe Gen4 x4 USB 3.2 #0 USB 3.2 USB 3.2 #1 USB 3.2 USB 3.2 #2 USB 3.2 USB 3.2 #3 USB 3.2 Ethernet I226LM/IT PCIe PCIe #0~3 PCIe PCIe #4 PCIe PCIe #5 PCIe #6 PCIe SATA #0 PCIe #7 PCIe SATA #1 USB 2.0 #0~7 USB 2.0 HDA HDA SPI SPI SMBUS LPC GPIO I2C UART #0~1 PCOM
