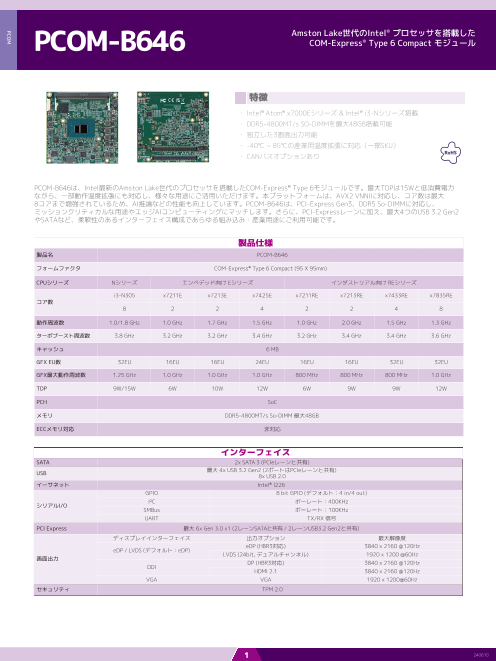

PCOM-B646｜COM-Express Type 6 Compactモジュール

ke世代のIntel® プロセッサを搭 PCOM-B646 Amston La 載した COM-Express® Type 6 Compact モジュール 特徴 ・ Intel® Atom® x7000Eシリーズ & Intel® i3-Nシリーズ搭載 ・ DDR5-4800MT/s SO-DIMMを最大48GB搭載可能 ・ 独立した3画面出力可能 ・ -40℃ ~ 85℃の産業用温度拡張に対応（一部SKU） ・ CANバスオプションあり RoHS PCOM-B646は、Intel最新のAmston Lake世代のプロセッサを搭載したCOM-Express® Type 6モジュールです。最大TDPは15Wと低消費電力 ながら、一部動作温度拡張にも対応し、様々な用途にご活用いただけます。本プラットフォームは、AVX2 VNNIに対応し、コア数は最大 8コアまで増強されているため、AI推論などの性能も向上しています。PCOM-B646は、PCI-Express Gen3、DDR5 So-DIMMに対応し、 ミッションクリティカルな用途やエッジAIコンピューティングにマッチします。さらに、PCI-Expressレーンに加え、最大4つのUSB 3.2 Gen2 やSATAなど、柔軟性のあるインターフェイス構成であらゆる組み込み・産業用途にご利用可能です。 製品仕様 製品名 PCOM-B646 フォームファクタ COM-Express® Type 6 Compact (95 X 95mm) CPUシリーズ Nシリーズ エンベデッド向け Eシリーズ インダストリアル向け REシリーズ i3-N305 x7211E x7213E x7425E x7211RE x7213RE x7433RE x7835RE コア数 8 2 2 4 2 2 4 8 動作周波数 1.0/1.8 GHz 1.0 GHz 1.7 GHz 1.5 GHz 1.0 GHz 2.0 GHz 1.5 GHz 1.3 GHz ターボブースト周波数 3.8 GHz 3.2 GHz 3.2 GHz 3.4 GHz 3.2 GHz 3.4 GHz 3.4 GHz 3.6 GHz キャッシュ 6 MB GFX EU数 32EU 16EU 16EU 24EU 16EU 16EU 32EU 32EU GFX最大動作周波数 1.25 GHz 1.0 GHz 1.0 GHz 1.0 GHz 800 MHz 800 MHz 800 MHz 1.0 GHz TDP 9W/15W 6W 10W 12W 6W 9W 9W 12W PCH SoC メモリ DDR5-4800MT/s So-DIMM 最大48GB ECCメモリ対応 非対応 インターフェイス SATA 2x SATA 3 (PCIeレーンと共有) USB 最大 4x USB 3.2 Gen2 (2ポートはPCIeレーンと共有) 8x USB 2.0 イーサネット Intel® I226 GPIO 8 bit GPIO (デフォルト：4 in/4 out) I²C ボーレート：400KHz シリアルI/O SMBus ボーレート：100KHz UART TX/RX 信号 PCI Express 最大 6x Gen 3.0 x1 (2レーンSATAと共有 / 2レーンUSB3.2 Gen2と共有) ディスプレイインターフェイス 出力オプション 最大解像度 eDP (HBR3対応) 3840 x 2160 @120Hz eDP / LVDS (デフォルト：eDP) LVDS (24bit, デュアルチャンネル) 1920 x 1200 @60Hz 画面出力 DP (HBR3対応) 3840 x 2160 @120Hz DDI HDMI 2.1 3840 x 2160 @120Hz VGA VGA 1920 x 1200@60Hz セキュリティ TPM 2.0 1 240610 PCOM

PCOM-B646 機構部 & 環境条件 オーダリングガイド 外形寸法 95 x 95mm 製品名 パーツナンバー 電源入力 Normal: +12V DC PCOM-B646-N305 TBD AT/ATX mode 保存温度 -40°C ~ 85°C PCOM-B646-x7211E TBD 動作温度 0°C ~ 60°C PCOM-B646-x7213E TBD -40°C ~ 85°C(インダストリアルSKU) PCOM-B646-x7425E TBD 認証規格 お問い合わせください PCOM-B646-x7211RE TBD MTBF TBD PCOM-B646-x7213RE TBD 耐振動 TBD PCOM-B646-x7433RE TBD OS Windows 10/11 PCOM-B646-x7835RE TBD Ubuntu アクセサリ パーツナンバー クーラー (ヒートパイプ) TBD ヒートシンク (ヒートパイプ) TBD ヒートスプレッダ (ヒートパイプ) TBD PCOM-C605R Mini-ITXキャリアボード AB1-3P78 PCOM-C60B ATXキャリアボード AB1-3G22 ブロック図 PCOM-B646 COM Express® Type 6 Compact Size 95x95mm -40°C ~ 85°C PCIe Gen5 Lane DDR5 SO-DIMM CSI connector eMMC 5.1 AT / ATX Channel 0 on module #0 PCIe Gen4 Lane PCIe Gen3 Lane Mode 12v input SMD F AN Amston Lake SoC Conn (ADL-N PCH) SMBUS Embedded Controlle r eSPI eSPI to LPC I2C Option MUX MUX CAN MUX USB #7 MUX Bus IC MUX MUX MUX SPI ROM MUX TPM 2.0 SMBUS MUX Isolation COM Express connector 2 240610 option LVDS eDP to LVDS LVDS / eDP default eDP DDI A DDI #1 TCP 0 DDI #2 TCP 1 DDI #3 default DD I DDI B VGA DDI to VGA USB 3.2 #0 USB 3.2 / ModPhy0 USB 3.2 #1 USB 3.2 / ModPhy1 USB 3.2 #2 USB 3.2 / ModPhy2 USB 3.2 #3 USB 3.2 / ModPhy3 Ethernet I226LM/IT PCIe / ModPhy6 PCIe #0~1 2 x1 or 1 x2 PCIe x2 / ModPhy8+9 PCIe #2 default PCIe PCIe #3 default PCIe SATA #0 default SATA PCIe / ModPhy10 PCIe #4 SATA #0 default SATA PCIe / ModPhy11 PCIe #5 PCIe #6~7 USB 2.0 #0~7 USB 2.0 HDA HDA SPI SPI SMBUS LPC UART #1 / CAN UART #0 I2C GPIO PCOM
