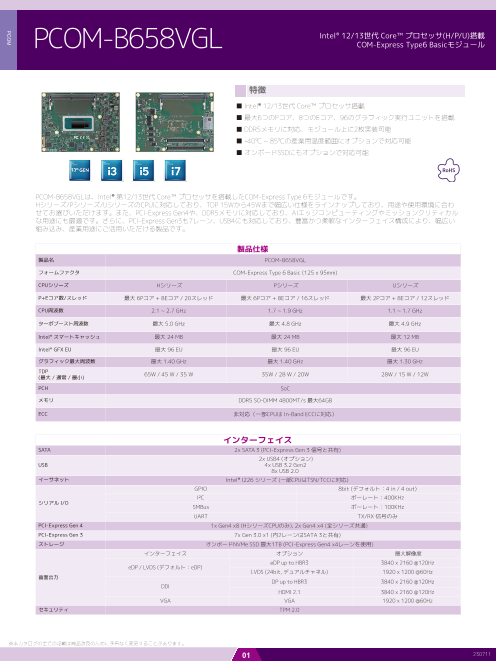

PCOM-B658VGL Intel® 12/13世代 Core™ プロセッサ(H/P/U)搭載 COM-Express Type6 Basicモジュール F特E徴ATURES ■ Intel® 12/13世代 Core™ プロセッサ搭載 ■ 最大6つのPコア、8つのEコア、96のグラフィック実行ユニットを搭載 ■ DDR5メモリに対応、モジュール上に2枚実装可能 ■ -40℃ ~ 85℃の産業用温度範囲にオプションで対応可能 ■ オンボードSSDにもオプションで対応可能 RoHS PCOM-B658VGLは、Intel® 第12/13世代 Core™ プロセッサを搭載したCOM-Express Type 6モジュールです。 Hシリーズ/Pシリーズ/UシリーズのCPUに対応しており、TDP 15Wから45Wまで幅広い仕様をラインナップしており、用途や使用環境に合わ せてお選びいただけます。また、PCI-Express Gen4や、DDR5メモリに対応しており、AIエッジコンピューティングやミッションクリティカル な用途にも最適です。さらに、PCI-Express Gen3も7レーン、USB4にも対応しており、豊富かつ柔軟なインターフェイス構成により、幅広い 組み込み、産業用途にご活用いただける製品です。 製品仕様 製品名 PCOM-B658VGL フォームファクタ COM-Express Type 6 Basic (125 x 95mm) CPUシリーズ Hシリーズ Pシリーズ Uシリーズ P+Eコア数/スレッド 最大 6Pコア + 8Eコア / 20スレッド 最大 6Pコア + 8Eコア / 16スレッド 最大 2Pコア + 8Eコア / 12スレッド CPU周波数 2.1 ~ 2.7 GHz 1.7 ~ 1.9 GHz 1.1 ~ 1.7 GHz ターボブースト周波数 最大 5.0 GHz 最大 4.8 GHz 最大 4.9 GHz Intel® スマートキャッシュ 最大 24 MB 最大 24 MB 最大 12 MB Intel® GFX EU 最大 96 EU 最大 96 EU 最大 96 EU グラフィック最大周波数 最大 1.40 GHz 最大 1.40 GHz 最大 1.30 GHz TDP (最大 / 通常 / 最小) 65W / 45 W / 35 W 35W / 28 W / 20W 28W / 15 W / 12W PCH SoC メモリ DDR5 SO-DIMM 4800MT/s 最大64GB ECC 非対応（一部CPUは In-Band ECCに対応） インターフェイス SATA 2x SATA 3 (PCI-Express Gen 3 信号と共有) 2x USB4 (オプション) USB 4x USB 3.2 Gen2 8x USB 2.0 イーサネット Intel® I226 シリーズ (一部CPUはTSN/TCCに対応) GPIO 8bit (デフォルト：4 in / 4 out) I²C ボーレート：400KHz シリアル I/O SMBus ボーレート：100KHz UART TX/RX 信号のみ PCI-Express Gen 4 1x Gen4 x8 (HシリーズCPUのみ), 2x Gen4 x4 (全シリーズ共通) PCI-Express Gen 3 7x Gen 3.0 x1 (内2レーンはSATA 3と共有) ストレージ オンボードNVMe SSD 最大1TB (PCI-Express Gen4 x4レーンを使用) インターフェイス オプション 最大解像度 eDP up to HBR3 3840 x 2160 @120Hz eDP / LVDS (デフォルト：eDP) LVDS (24bit, デュアルチャネル) 1920 x 1200 @60Hz 画面出力 DP up to HBR3 3840 x 2160 @120Hz DDI HDMI 2.1 3840 x 2160 @120Hz VGA VGA 1920 x 1200 @60Hz セキュリティ TPM 2.0 ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 01 230711 PCOM

PCOM-B658VGL 対応CPU一覧 Hシリーズ エンベデッド Hシリーズ インダストリアル CPUシリーズ i7-13800HE i5-13600HE i3-13300HE i7-13800HRE i5-13600HRE i3-13300HRE Pコア+Eコア / スレッド 6P + 8E/20T 4P + 8E/16T 4P + 4E/12T 6P + 8E/20T 4P + 8E/16T 4P + 4E/12T 周波数 2.5 GHz 2.7 GHz 2.1 GHz 2.5 GHz 2.7 GHz 2.1 GHz 最大周波数 5.0 GHz 4.8 GHz 4.6 GHz 5.0 GHz 4.8 GHz 4.6 GHz スマートキャッシュ 24 MB 18 MB 12 MB 24 MB 18 MB 12 MB Intel® GFX EU 96 EU 80 EU 48 EU 96 EU 80 EU 48 EU グラフィック最大周波数 1.40 GHz 1.40 GHz 1.30 GHz 1.40 GHz 1.40 GHz 1.30 GHz TDP (最大/通常/最小) 65W / 45 W / 35 W 65W / 45 W / 35 W In-Band ECC 非対応 対応 TSN/TCC 非対応 対応 動作温度範囲 0°C ~ 60°C -40°C ~ 85°C Pシリーズ エンベデッド Pシリーズ インダストリアル CPUシリーズ i7-1370PE i5-1350PE i5-1340PE i3-1320PE i7-1370PRE i5-1350PRE i3-1320PRE Pコア+Eコア / スレッド 6P + 8E/16T 4P + 8E/16T 4P + 8E/16T 4P + 4E/12T 6P + 8E/16T 4P + 8E/16T 4P + 4E/12T 周波数 1.9 GHz 1.8 GHz 1.8 GHz 1.7 GHz 1.9 GHz 1.8 GHz 1.7 GHz 最大周波数 4.8 GHz 4.6 GHz 4.5 GHz 4.5 GHz 4.8 GHz 4.6 GHz 4.5 GHz スマートキャッシュ 24 MB 12 MB 12 MB 12 MB 24 MB 12 MB 12 MB Intel® GFX EU 96 EU 80 EU 80 EU 48 EU 96 EU 80 EU 48 EU グラフィック最大周波数 1.40 GHz 1.40 GHz 1.35 GHz 1.35 GHz 1.40 GHz 1.40 GHz 1.35 GHz TDP (最大/通常/最小) 35W / 28 W / 20W 35W / 28 W / 20W In-Band ECC 非対応 対応 TSN/TCC 非対応 対応 動作温度範囲 0°C ~ 60°C -40°C ~ 85°C Uシリーズ エンベデッド Uシリーズ インダストリアル CPUシリーズ i7-1365UE i5-1345UE i5-1335UE i3-1315UE U300E i7-1365URE i5-1345URE i3-1315URE Pコア+Eコア / スレッド 2P + 8E/12T 2P + 8E/12T 2P + 8E/12T 2P + 4E/8T 1P + 4E/5T 2P + 8E/12T 2P + 8E/12T 2P + 4E/8T 周波数 1.7 GHz 1.4 GHz 1.3 GHz 1.2 GHz 1.1 GHz 1.7 GHz 1.4 GHz 1.2 GHz 最大周波数 4.9 GHz 4.6 GHz 4.5 GHz 4.5 GHz 4.3 GHz 4.9 GHz 4.6 GHz 4.5 GHz スマートキャッシュ 12 MB 12 MB 12 MB 10 MB 8 MB 12 MB 12 MB 10 MB Intel® GFX EU 96 EU 80 EU 80 EU 64 EU 48 EU 96 EU 80 EU 64 EU グラフィック最大周波数 1.30 GHz 1.25 GHz 1.25 GHz 1.20 GHz 1.10 GHz 1.30 GHz 1.25 GHz 1.20 GHz TDP (最大/通常/最小) 28W / 15 W / 12W 28W / 15 W / 12W In-Band ECC 非対応 対応 TSN/TCC 非対応 対応 動作温度範囲 0°C ~ 60°C -40°C ~ 85°C ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 02 230711 PCOM

PCOM-B658VGL 機構部・耐環境性 製品名 パーツナンバー 寸法 125 x 95mm PCOM-B658VGL-1345UE AB1-3R46 電源入力 Normal: +12V DC PCOM-B658VGL-1335UE AB1-3R64 AT/ATX mode PCOM-B658VGL-1315UE AB1-3R45 保存温度 -40°C ~ 85°C PCOM-B658VGL-U300E AB1-3R44 動作温度 0°C ~ 60°C -40°C ~ 85°C(Industrial SKU) PCOM-B658VGL-13800HRE TBD 規格認証 Contact us PCOM-B658VGL-13600HRE TBD MTBF TBD PCOM-B658VGL-13300HRE TBD 耐振動 TBD PCOM-B658VGL-1370PRE TBD OS Windows 10/11 Ubuntu PCOM-B658VGL-1350PRE TBD PCOM-B658VGL-1320PRE TBD オーダリングガイド PCOM-B658VGL-1365URE TBD 製品名 パーツナンバー PCOM-B658VGL-1345URE TBD PCOM-B658VGL-13800HE AB1-3R24 PCOM-B658VGL-1315URE TBD PCOM-B658VGL-13600HE AB1-3R52 アクセサリ パーツナンバー PCOM-B658VGL-13300HE AB1-3R51 CPUクーラー (ヒートパイプ) B9972160 PCOM-B658VGL-1370PE AB1-3R50 ヒートシンク (ヒートパイプ) B830B940 PCOM-B658VGL-1350PE AB1-3R49 ヒートスプレッダ (ヒートパイプ) B830B950 PCOM-B658VGL-1340PE AB1-3R63 PCOM-C605R Mini-ITXサイズ キャリアボード AB1-3P78 PCOM-B658VGL-1320PE AB1-3R48 PCOM-C60B PCOM-B658VGL-1365UE AB1-3R47 ATXサイズ キャリアボード AB1-3G22 ブロック図 PCOM-B658VGL COM Express® Type 6 0°C ~ 60°C Basic Size 125x95mm -40°C ~ 85°C SO-DIMM SO-DIMM PCIe Gen5 Lane Channel 0 Channel 1 C S I c o n n e c t o r HW signal ready AT / ATX o n m o d u l e # 0 Based on PCIe Gen4 Lane COM Express 3.1 Mode 12v input PCIe Gen3 Lane FAN Alder Lake-P/Raptor Lake-P SoC (ADL/RPL-P PCH) SMBUS EC eSPI eSPI to LPC I2C MUX MUX SPI ROM x4 nVME option TPM 2.0 COM Express connector ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 03 230711 option LVDS eDP to LVDS LVDS / eDP default eDP DDI VGA DDI to VGA DDI DDI #1 / USB4 #1 default DDI TCP DDI #2 / USB4 #2 default DDI TCP DDI #3 TCP PEG #0~7 PCIe Gen4 x8 PEG #8~11 PCIe Gen4 x4 PEG #12~15 PCIe Gen4 x4 USB 3.2 #0 USB 3.2 USB 3.2 #1 USB 3.2 USB 3.2 #2 USB 3.2 USB 3.2 #3 USB 3.2 Ethernet I226 PCIe PCIe #0~3 PCIe PCIe #4 PCIe PCIe #5 PCIe #6 PCIe SATA #0 PCIe #7 PCIe SATA #1 USB 2.0 #0~7 USB 2.0 HDA HDA SPI SPI SMBUS LPC GPIO I2C UART #0~1 PCOM
