産業用タッチパネルPCのご紹介
FUDA4シリーズは、産業用タッチパネルPCです。画面サイズは10, 12.1, 15, 15.6インチをラインナップ。
Intel CPU搭載でOSはWindows 10/11に対応。前面はIP65に対応しております。
インターフェイス部がモジュール構造となっており、用途に応じてお選びいただけます。
タッチパネルは5線式抵抗膜方式と静電容量方式どちらもご用意しており、用途に応じて最適な仕様をご提案いたします。
（本カタログは静電容量方式になります。5線式抵抗膜方式はFUDA4-S1x13シリーズをご覧ください）
その他詳細な仕様はカタログをダウンロードの上ご確認ください！
このカタログについて
| ドキュメント名 | FUDA4-S1x23｜産業用タッチパネルPC（静電容量方式） |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 966.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ポートウェルジャパン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

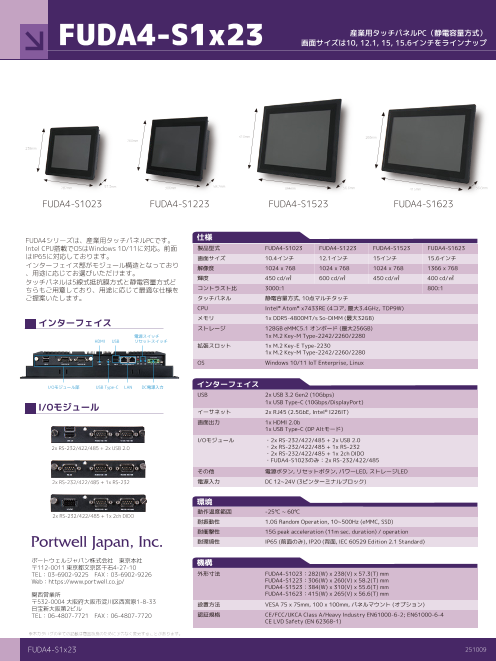

Page1
FUDA4-S1x23 産業用タッチパネルPC（静電容量方式）
画面サイズは10, 12.1, 15, 15.6インチをラインナップ
310mm 265mm
260mm
238mm
282mm 57.3mm 306mm 58.2mm 384mm 56.6mm 415mm 56.6mm
FUDA4-S1023 FUDA4-S1223 FUDA4-S1523 FUDA4-S1623
FUDA4シリーズは、産業用タッチパネルPCです。 仕様
Intel CPU搭載でOSはWindows 10/11に対応。前面 製品型式 FUDA4-S1023 FUDA4-S1223 FUDA4-S1523 FUDA4-S1623
はIP65に対応しております。 画面サイズ 10.4インチ 12.1インチ 15インチ 15.6インチ
インターフェイス部がモジュール構造となっており 解像度 1024 x 768 1024 x 768 1024 x 768 1366 x 768
、用途に応じてお選びいただけます。
タッチパネルは5線式抵抗膜方式と静電容量方式ど 輝度 450 cd/㎡ 600 cd/㎡ 450 cd/㎡ 400 cd/㎡
ちらもご用意しており、用途に応じて最適な仕様を コントラスト比 3000:1 800:1
ご提案いたします。 タッチパネル 静電容量方式, 10点マルチタッチ
CPU Intel® Atom® x7433RE (4コア, 最大3.4GHz, TDP9W)
インターフェイス メモリ 1x DDR5-4800MT/s So-DIMM (最大32GB)
ストレージ 128GB eMMC5.1 オンボード (最大256GB)
電源スイッチ 1x M.2 Key-M Type-2242/2260/2280
HDMI USB リセットスイッチ
拡張スロット 1x M.2 Key-E Type-2230
1x M.2 Key-M Type-2242/2260/2280
OS Windows 10/11 IoT Enterprise, Linux
I/Oモジュール部 USB Type-C LAN DC電源入力 インターフェイス
USB 2x USB 3.2 Gen2 (10Gbps)
I/Oモジュール 1x USB Type-C (10Gbps/DisplayPort)
イーサネット 2x RJ45 (2.5GbE, Intel® I226IT)
画面出力 1x HDMI 2.0b
1x USB Type-C (DP Altモード)
I/Oモジュール ・2x RS-232/422/485 + 2x USB 2.0
2x RS-232/422/485 + 2x USB 2.0 ・2x RS-232/422/485 + 1x RS-232
・2x RS-232/422/485 + 1x 2ch DIDO
・FUDA4-S1023のみ：2x RS-232/422/485
その他 電源ボタン, リセットボタン, パワーLED, ストレージLED
2x RS-232/422/485 + 1x RS-232 電源入力 DC 12~24V (3ピンターミナルブロック)
環境
動作温度範囲 -25℃ ~ 60℃
2x RS-232/422/485 + 1x 2ch DIDO
耐振動性 1.0G Random Operation, 10~500Hz (eMMC, SSD)
耐衝撃性 15G peak acceleration (11m sec. duration) / operation
耐環境性 IP65 (前面のみ), IP20 (背面, IEC 60529 Edition 2.1 Standard)
ポートウェルジャパン株式会社 東京本社 機構
〒112-0011 東京都文京区千石4-27-10
TEL：03-6902-9225 FAX：03-6902-9226 外形寸法 FUDA4-S1023：282(W) x 238(V) x 57.3(T) mm
Web：https://www.portwell.co.jp/ FUDA4-S1223：306(W) x 260(V) x 58.2(T) mm
FUDA4-S1523：384(W) x 310(V) x 55.6(T) mm
関西営業所 FUDA4-S1623：415(W) x 265(V) x 56.6(T) mm
〒532-0004 大阪府大阪市淀川区西宮原1-8-33 設置方法 VESA 75 x 75mm, 100 x 100mm, パネルマウント (オプション)
日宝新大阪第2ビル
TEL：06-4807-7721 FAX：06-4807-7720 認証規格 CE/FCC/UKCA Class A/Heavy Industry EN61000-6-2; EN61000-6-4
CE LVD Safety (EN 62368-1)
※本カタログの全ての記載は商品改良のために予告なく変更することがあります。
FUDA4-S1x23 251009
