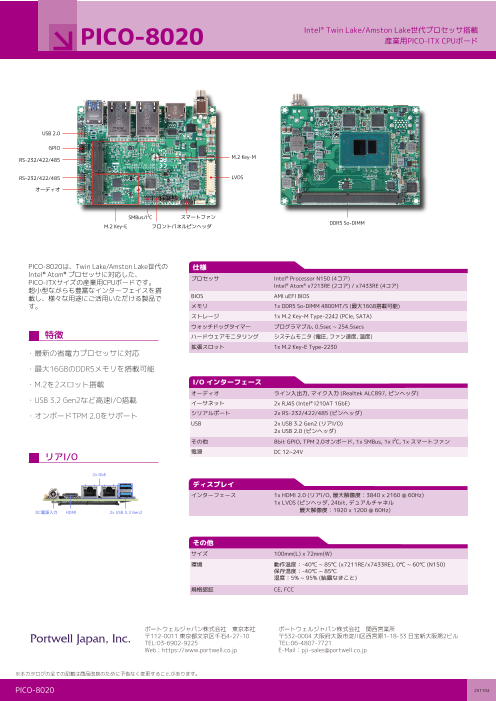

PICO-8020｜産業用PICO-ITX CPUボード

PICO-8020 Intel® Twin Lake/Amston Lake世代プロセッサ搭載 産業用PICO-ITX CPUボード USB 2.0 GPIO RS-232/422/485 M.2 Key-M RS-232/422/485 LVDS オーディオ SMBus/I²C スマートファン M.2 Key-E フロントパネルピンヘッダ DDR5 So-DIMM PICO-8020は、Twin Lake/Amston Lake世代の 仕様 Intel® Atom® プロセッサに対応した、 PICO-ITXサイズの産業用CPUボードです。 プロセッサ Intel® Processor N150 (4コア) Intel® Atom® x7213RE (2コア) / x7433RE (4コア) 超小型ながらも豊富なインターフェイスを搭 載し、様々な用途にご活用いただける製品で BIOS AMI uEFI BIOS す。 メモリ 1x DDR5 So-DIMM 4800MT/S (最大16GB搭載可能) ストレージ 1x M.2 Key-M Type-2242 (PCIe, SATA) ウォッチドッグタイマー プログラマブル, 0.5sec ~ 254.5secs 特徴 ハードウェアモニタリング システムモニタ (電圧, ファン速度, 温度) 拡張スロット 1x M.2 Key-E Type-2230 ・最新の省電力プロセッサに対応 ・最大16GBのDDR5メモリを搭載可能 ・M.2を2スロット搭載 I/O インターフェース オーディオ ライン入出力, マイク入力 (Realtek ALC897, ピンヘッダ) ・USB 3.2 Gen2など高速I/O搭載 イーサネット 2x RJ45 (Intel® I210AT 1GbE) ・オンボードTPM 2.0をサポート シリアルポート 2x RS-232/422/485 (ピンヘッダ) USB 2x USB 3.2 Gen2 (リアI/O) 2x USB 2.0 (ピンヘッダ) その他 8bit GPIO, TPM 2.0オンボード, 1x SMBus, 1x I²C, 1x スマートファン 電源 リアI/O DC 12~24V 2x GbE ディスプレイ インターフェース 1x HDMI 2.0 (リアI/O, 最大解像度：3840 x 2160 @ 60Hz) 1x LVDS (ピンヘッダ, 24bit, デュアルチャネル DC電源入力 HDMI 2x USB 3.2 Gen2 　　　　 最大解像度：1920 x 1200 @ 60Hz) その他 サイズ 100mm(L) x 72mm(W) 環境 動作温度：-40℃ ~ 85℃ (x7211RE/x7433RE), 0℃ ~ 60℃ (N150) 保存温度：-40℃ ~ 85℃ 湿度：5% ~ 95% (結露なきこと) 規格認証 CE, FCC ポートウェルジャパン株式会社　東京本社 ポートウェルジャパン株式会社　関西営業所 〒112-0011 東京都文京区千石4-27-10 〒532-0004 大阪府大阪市淀川区西宮原1-18-33 日宝新大阪第2ビル TEL:03-6902-9225 TEL:06-4807-7721 Web：https://www.portwell.co.jp E-Mail：pji-sales@portwell.co.jp ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 PICO-8020 251104
