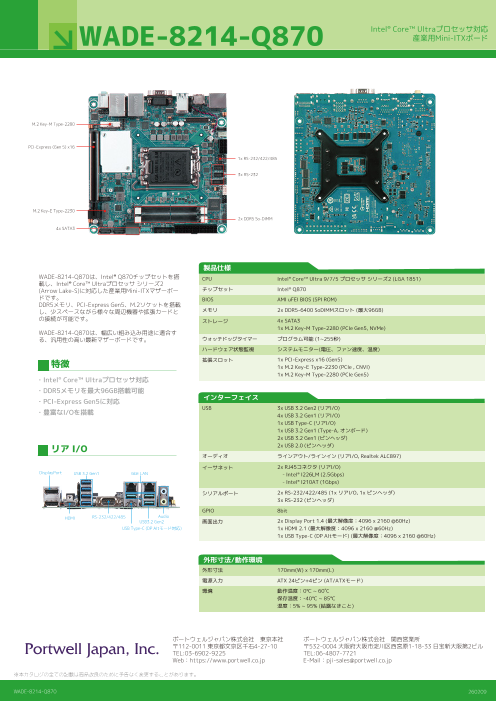

WADE-8214-Q870｜Intel® Core™ Ultraプロセッサ対応 産業用Mini-ITXボード

WADE-8214-Q870 Intel® Core™ Ultraプロセッサ対応 産業用Mini-ITXボード M.2 Key-M Type-2280 PCI-Express (Gen 5) x16 1x RS-232/422/485 3x RS-232 M.2 Key-E Type-2230 2x DDR5 So-DIMM 4x SATA3 製品仕様 WADE-8214-Q870は、Intel® Q870チップセットを搭 CPU Intel® Core™ Ultra 9/7/5 プロセッサ シリーズ2 (LGA 1851) 載し、Intel® Core™ Ultraプロセッサ シリーズ2 (Arrow Lake-S)に対応した産業用Mini-ITXマザーボー チップセット Intel® Q870 ドです。 BIOS AMI uFEI BIOS (SPI ROM) DDR5メモリ、PCI-Express Gen5、M.2ソケットを搭載 し、少スペースながら様々な周辺機器や拡張カードと メモリ 2x DDR5-6400 SoDIMMスロット (最大96GB) の接続が可能です。 ストレージ 4x SATA3 1x M.2 Key-M Type-2280 (PCIe Gen5, NVMe) WADE-8214-Q870は、幅広い組み込み用途に適合す る、汎用性の高い最新マザーボードです。 ウォッチドッグタイマー プログラム可能 (1~255秒) ハードウェア状態監視 システムモニター(電圧、ファン速度、温度) 特徴 拡張スロット 1x PCI-Express x16 (Gen5) 1x M.2 Key-E Type-2230 (PCIe , CNVI) 1x M.2 Key-M Type-2280 (PCIe Gen5) ・Intel® Core™ Ultraプロセッサ対応 ・DDR5メモリを最大96GB搭載可能 ・PCI-Express Gen5に対応 インターフェイス USB 3x USB 3.2 Gen2 (リアI/O) ・豊富なI/Oを搭載 4x USB 3.2 Gen1 (リアI/O) 1x USB Type-C (リアI/O) 1x USB 3.2 Gen1 (Type-A, オンボード) 2x USB 3.2 Gen1 (ピンヘッダ) リア I/O 2x USB 2.0 (ピンヘッダ) オーディオ ライ ンアウト/ラインイ ン (リアI/O, Realtek ALC897) イーサネット 2x RJ45コネクタ (リアI/O) DisplayPort USB 3.2 Gen1 GbE LAN 　- Intel® I226LM (2.5Gbps) 　- Intel® I210AT (1Gbps) シリアルポート 2x RS-232/422/485 (1x リアI/O, 1x ピンヘッダ) 3x RS-232 (ピンヘッダ) GPIO 8bit HDMI RS-232/422/485 Audio USB3.2 Gen2 画面出力 2x Display Port 1.4 (最大解像度：4096 x 2160 @60Hz) USB Type-C (DP Altモード対応) 1x HDMI 2.1 (最大解像度：4096 x 2160 @60Hz) 1x USB Type-C (DP Altモード) (最大解像度：4096 x 2160 @60Hz) 外形寸法/動作環境 外形寸法 170mm(W) x 170mm(L) 電源入力 ATX 24ピン+4ピン (AT/ATXモード) 環境 動作温度：0℃ ~ 60˚C 保存温度：-40℃ ~ 85℃ 湿度：5% ~ 95% (結露なきこと) ポートウェルジャパン株式会社　東京本社 ポートウェルジャパン株式会社　関西営業所 〒112-0011 東京都文京区千石4-27-10 〒532-0004 大阪府大阪市淀川区西宮原1-18-33 日宝新大阪第2ビル TEL:03-6902-9225 TEL:06-4807-7721 Web：https://www.portwell.co.jp E-Mail：pji-sales@portwell.co.jp ※本カタログの全ての記載は商品改良のために予告なく変更することがあります。 WADE-8214-Q870 260209
