Page1
スライド 1: 食品・飲料製造工場にピッタリ！ 全面完全防水防塵PCのススメ
食品・飲料製造工場にピッタリ！
全面完全防水防塵PCのススメ
1. PCにとって厳しい環境
2. 一般的なタッチパネルPCの防水防塵性能
3. 厳しい環境でも使えるPCの条件

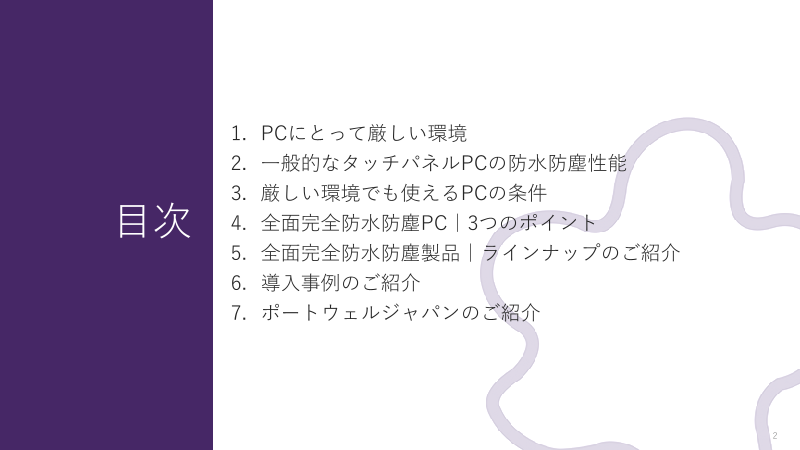

目次 4. 全面完全防水防塵PC｜3つのポイント
5. 全面完全防水防塵製品｜ラインナップのご紹介
6. 導入事例のご紹介
7. ポートウェルジャパンのご紹介
2
Page3

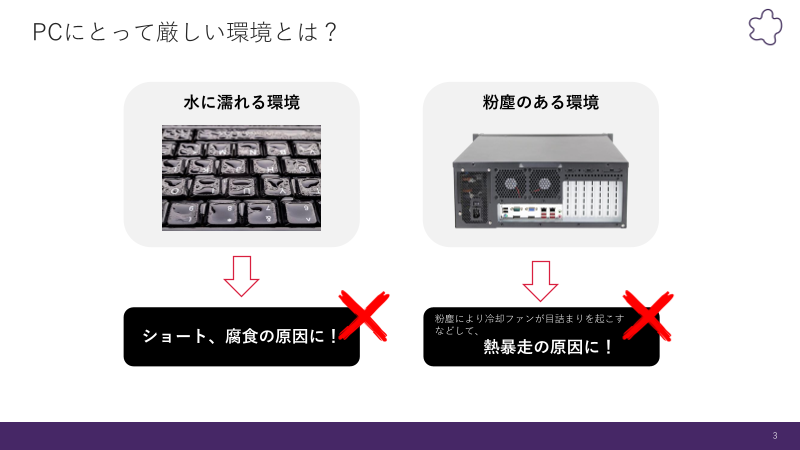

スライド 3: PCにとって厳しい環境とは？
PCにとって厳しい環境とは？
水に濡れる環境 粉塵のある環境
粉塵により冷却ファンが目詰まりを起こす
ショート、腐食の原因に！ などして、
熱暴走の原因に！
3
Page4
スライド 4: 一般的なタッチパネルPCの防水防塵性能は？
一般的なタッチパネルPCの防水防塵性能は？
「フロント“のみ”IP65」が一般的
防水性なし
防水性あり
今回、タッチパネルPCに
フォーカスして説明しており
ますが、一般的なPCも同様
に、インターフェイス部分の防
水性は無いものが多いです。
防水性なし
4
Page5
スライド 5: 一般的なタッチパネルPCの防水防塵性能は？
一般的なタッチパネルPCの防水防塵性能は？
洗浄が発生する食品・飲料工場での利用は難しい。
5
Page6
スライド 6: 厳しい環境でも使えるPCの条件とは？
厳しい環境でも使えるPCの条件とは？
1. 前面だけでなく、背面も含めた全面防水であること
2. 水洗い可能な材質であること
3. 水や粉塵が入りこまない構造であること
6
Page7
スライド 7: 全面完全防水防塵PC 3つのポイント
全面完全防水防塵PC
3つのポイント
7
Page8
スライド 8: 全面完全防水防塵PC｜3つのポイント
全面完全防水防塵PC｜3つのポイント
1. 丸洗いが出来る“全面”防水防塵構造
2. 水洗い可能な“ステンレス筐体”
3. 防水防塵性の要となる“ファンレス構造”
8
Page9
スライド 9: 全面完全防水防塵PC ｜①全面防水防塵構造
全面完全防水防塵PC ｜①全面防水防塵構造
■ IP66 & IP69Kに適合
等級 説明 等級 種類 説明
IP0x 保護されていない IPx0 - 保護されていない
IP1x 直径50mmの固形物が内部に侵入しない IPx1 防滴Ⅰ 垂直に滴下する水に対して保護されている
IP2x 直径12.5mmの固形物が内部に侵入しない IPx2 防滴Ⅱ 垂直より左右15°以内からの垂直に滴下する水に
対して保護されている
IP3x 直径2.5mmの固形物が内部に侵入しない IPx3 防雨 垂直より左右60°以内の散水に対して保護されている
IP4x 直径1.0mmの固形物が内部に侵入しない IPx4 防沫 あらゆる方向からの水の飛沫に対して保護されている
IP5x 粉塵からの保護（若干の侵入があっても IPx5 防噴流 あらゆる方向からの噴流に対して保護されている
動作及び安定性を阻害しない）
IP6x 完全防塵（粉塵が内部に侵入しない） IPx6 耐水 あらゆる方向からの強い噴流に対して保護されている
※IEC及びJIS C0920にて規定 IPx7 防浸 規定の圧力、時間で水中に沈めても水が侵入しない
IPx8 水中 水面下での使用が可能
IP69K：高温・高圧水・スチームジェット洗浄に対する保護（ドイツ規格DIN40050 Part9にて規定）
9
Page10
スライド 10: 全面完全防水防塵PC ｜①全面防水防塵構造
全面完全防水防塵PC ｜①全面防水防塵構造
■ M12コネクタを採用
M12コネクタとは・・・
国際規格（IEC61076-2-101）で定義された
ネジを備えた防水コネクタ
10
Page11
スライド 11: 全面完全防水防塵PC ｜②ステンレス筐体
全面完全防水防塵PC ｜②ステンレス筐体
■ SUS304ステンレス鋼
耐腐食性・防錆性が高く、水分や薬液に強い
■ オプションでSUS316も選択可能
塩水（海水）や酸への耐性がより高い
→船舶などの用途にもマッチ！
11
Page12
スライド 12: 全面完全防水防塵PC ｜③ファンレス構造
全面完全防水防塵PC ｜③ファンレス構造
■ 完全ファンレス構造
開口部が一切無いため粉塵が侵入しない
独自の熱処理技術により、ファンや放熱フィンが無くとも問題なく動作
12
Page13
スライド 13: 全面完全防水防塵製品 ラインナップのご紹介
全面完全防水防塵製品 1. タッチパネルPC
2. タッチパネルモニタ
ラインナップのご紹介 3. 産業用PC
13
Page14
スライド 14: 完全防水タッチパネルPC｜ラインナップ
完全防水タッチパネルPC｜ラインナップ
画面サイズ 15インチ, 4:3 19インチ, 5:4 21.5インチ, 16:9 23.8インチ, 16:9
解像度 1024x768 (XGA) 1280x1024 (SXGA) 1920x1080 (FHD) 1920x1080 (FHD)
搭載CPU Intel® Celeron® J6412 or Intel® Core i5-1245UE Intel® Core i5-1245UE
タッチパネル 抵抗膜方式 or 静電容量方式 静電容量方式
14
Page15
スライド 15: 完全防水タッチパネルモニタ｜ラインナップ
完全防水タッチパネルモニタ｜ラインナップ
画面サイズ 15インチ, 4:3 19インチ, 5:4 21.5インチ, 16:9
解像度 1024x768 (XGA) 1280x1024 (SXGA) 1920x1080 (FHD)
搭載CPU 無し（モニタ単体）
タッチパネル 抵抗膜方式 or 静電容量方式
15
Page16
スライド 16: 完全防水産業用PC｜ラインナップ
完全防水産業用PC｜ラインナップ
※外見は2機種同一です
型式 WTC-8J0 WTC-9H0
搭載CPU Intel® Celeron® J6412 Intel® Core i5-1245UE
対応メモリ 2x DDR4-3200MHz So-DIMM (最大64GB)
ストレージ 1x 2.5インチ HDD/SSD, 1x M.2 Key-M
対応OS Windows 10/11 IoT Enterprise 64bit
16
導入事例
■ 野菜・果物の生産ラインのHMI ■ 食品包装装置のコントローラー
ユーザー：食品加工業（アイスランド） ユーザー：調味料メーカー（日本）
【課題】 【課題】
高圧洗浄機による日々の洗浄が必須 複雑な制御とメンテナンス性の両立
【解決策】 【解決策】
・完全防水仕様 ・Core i5の高性能CPU搭載
・タッチ操作のオン/オフ機能で清掃が容易に ・全面完全防水で清掃が容易
・防水スピーカーを搭載し清掃性を確保
18
導入事例
■ 冷凍庫の制御パネル ■ CNC装置のコントローラー
ユーザー：食品販売業（アメリカ） ユーザー：装置メーカー（UK）
【課題】 【課題】
低温環境での動作不良 耐環境性(防水防塵)と仕様の両立
スペック不足
【解決策】
【解決策】 ・多様なUSB/COMなどの入出力端子
・ニーズに合わせた仕様のカスタマイズ提案 ・広い動作温度範囲と視認性の高いパネル
・高性能CPU搭載によるリアルタイム制御実現 ・装置にあわせたサイズ展開（15/21.5インチ）
19
Page20
スライド 20: ポートウェルジャパンのご紹介
ポートウェルジャパン
のご紹介
20
