酸素モニターカタログ Optical Oxygen Monitor Catalog Vol.2000 FireSting O2-C 酸素モニター ビー・エー・エス株式会社

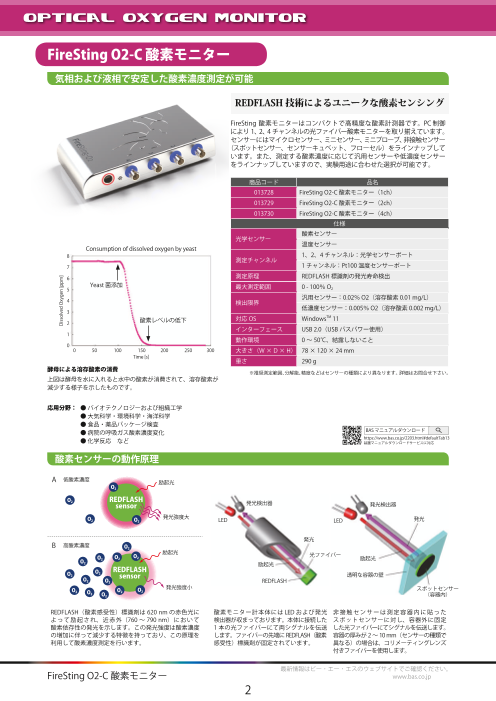

OPTICAL OXYGEN MONITOR FireSting O2-C 酸素モニター 気相および液相で安定した酸素濃度測定が可能 REDFLASH技術によるユニークな酸素センシング FireSting 酸素モニターはコンパクトで高精度な酸素計測器です。PC 制御 により 1、2、4 チャンネルの光ファイバー酸素モニターを取り揃えています。 センサーにはマイクロセンサー、ミニセンサー、ミニプローブ、非接触センサー （スポットセンサー、センサーキュベット、フローセル）をラインナップして います。また、測定する酸素濃度に応じて汎用センサーや低濃度センサー をラインナップしていますので、実験用途に合わせた選択が可能です。 商品コード 品名 013728 FireSting O2-C 酸素モニター（1ch） 013729 FireSting O2-C 酸素モニター（2ch） 013730 FireSting O2-C 酸素モニター（4ch） 仕様 酸素センサー 光学センサー 温度センサー Consumption of dissolved oxygen by yeast 8 1、2、4 チャンネル：光学センサーポート 測定チャンネル 7 1 チャンネル：Pt100 温度センサーポート 6 測定原理 REDFLASH 標識剤の発光寿命検出 Yeast 菌添加 5 最大測定範囲 0 - 100％ O2 4 汎用センサー：0.02％ O2（溶存酸素 0.01 mg/L） 検出限界 低濃度センサー：0.005％ O2（溶存酸素 0.002 mg/L） 3 2 酸素レベルの低下 対応 OS WindowsTM 11 インターフェース USB 2.0（USB バスパワー使用） 1 動作環境 0 ～ 50℃、結露しないこと 0 0 50 100 150 200 250 300 大きさ（W × D × H） 78 × 120 × 24 mm Time [s] 重さ 290 g 酵母による溶存酸素の消費 ※推奨測定範囲、分解能、精度などはセンサーの種類により異なります。詳細はお問合せ下さい。 上図は酵母を水に入れると水中の酸素が消費されて、溶存酸素が 減少する様子を示したものです。 応用分野： ● バイオテクノロジーおよび組織工学 ● 大気科学・環境科学・海洋科学 ● 食品・薬品パッケージ検査 ● 病院の呼吸ガス酸素濃度変化 BAS マニュアルダウンロード ● 化学反応　など https://www.bas.co.jp/2203.html#defaultTab13 装置マニュアルダウンロードサービスに対応 酸素センサーの動作原理 A 低酸素濃度 励起光 O2 O2 REDFLASH sensor 発光検出器 発光検出器 O 強 2 O 発光 度大 2 LED LED 発光 発光 B 高酸素濃度 O2 励起光 O2 O2 O O 光ファイバー 2 励起光 2 励起光 O O REDFLASH 2 2 O sensor 透明な容器の壁 2 O2 REDFLASH O スポットセンサー 2 O O O 発光強度小 2 O 2 2 2 （容器内） REDFLASH（酸素感受性）標識剤は 620 nm の赤色光に 酸素モニター計本体には LED および発光 非 接 触 セ ン サ ー は 測 定 容 器 内 に 貼 っ た よ っ て 励 起 さ れ、 近 赤 外（760 ～ 790 nm） に お い て 検出器が収まっております。本体に接続した スポットセンサーに対し、容器外に固定 酸素依存性の発光を示します。この発光強度は酸素濃度 1 本の光ファイバーにて両シグナルを伝送 した光ファイバーにてシグナルを伝送します。 の増加に伴って減少する特徴を持っており、この原理を します。ファイバーの先端に REDFLASH（酸素 容器の厚みが 2 ～ 10 mm（センサーの種類で 利用して酸素濃度測定を行います。 感受性）標識剤が固定されています。 異なる）の場合は、コリメーティングレンズ 付きファイバーを使用します。 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 FireSting O2-C 酸素モニター www.bas.co.jp　　　 2 Dissolved Oxygen [ppm]

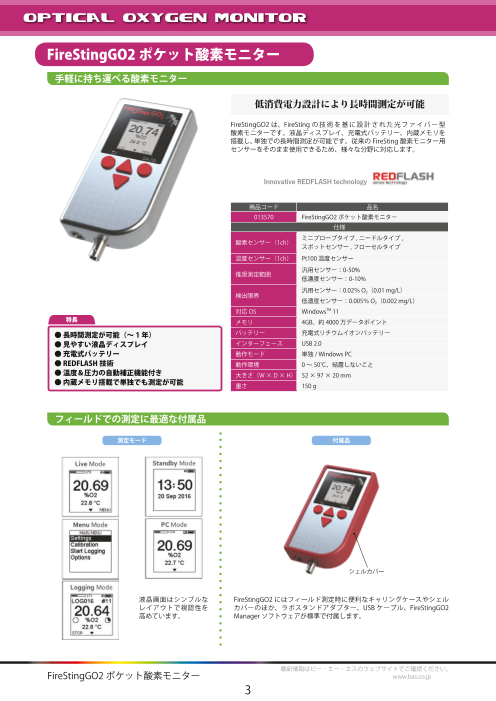

OPTICAL OXYGEN MONITOR FireStingGO2 ポケット酸素モニター 手軽に持ち運べる酸素モニター 低消費電力設計により長時間測定が可能 FireStingGO2 は、FireSting の 技 術 を 基 に 設 計 さ れ た 光 フ ァ イ バ ー 型 酸素モニターです。液晶ディスプレイ、充電式バッテリー、内蔵メモリを 搭載し、単独での長時間測定が可能です。従来の FireSting 酸素モニター用 センサーをそのまま使用できるため、様々な分野に対応します。 Innovative REDFLASH technology 商品コード 品名 013570 FireStingGO2 ポケット酸素モニター 仕様 ミニプローブタイプ , ニードルタイプ , 酸素センサー（1ch） スポットセンサー , フローセルタイプ 温度センサー（1ch） Pt100 温度センサー 汎用センサー：0-50% 推奨測定範囲 低濃度センサー：0-10% 汎用センサー：0.02％ O2（0.01 mg/L） 検出限界 低濃度センサー：0.005％ O2（0.002 mg/L） 対応 OS WindowsTM 11 特長 メモリ 4GB、約 4000 万データポイント ● 長時間測定が可能（～ 1 年） バッテリー 充電式リチウムイオンバッテリー ● 見やすい液晶ディスプレイ インターフェース USB 2.0 ● 充電式バッテリー 動作モード 単独 / Windows PC ● REDFLASH 技術 動作環境 0 ～ 50℃、結露しないこと ● 温度＆圧力の自動補正機能付き 大きさ（W × D × H） 52 × 97 × 20 mm ● 内蔵メモリ搭載で単独でも測定が可能 重さ 150 g フィールドでの測定に最適な付属品 測定モード 付属品 シェルカバー 液晶画面はシンプルな FireStingGO2 にはフィールド測定時に便利なキャリングケースやシェル レイアウトで視認性を カバーのほか、ラボスタンドアダプター、USB ケーブル、FireStingGO2 高めています。 Manager ソフトウェアが標準で付属します。 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 FireStingGO2 ポケット酸素モニター www.bas.co.jp　　　 3

OXYGEN SENSORS ニードル型酸素センサー＆ミニプローブ センサーの概要 ● チップ径：50 µm ～ 3 mm センサーの寿命 ● 濃度範囲（最大 0 ～ 100％）： 　　汎用センサー推奨範囲：0 ～ 50％ 各種センサーの寿命は、データポイントによって決まります。 　　低濃度センサー推奨範囲：0 ～ 10％ 　 ● ミニプローブタイプ：1,000 万ポイント ● オプション：保護チップ、遮光、高速応答 　 ● ニードルタイプ（固定式、可動式）：100 万ポイント ● 校正方法：1 点または 2 点校正 　 ● Bare タイプ：100 万ポイント ● 測定方法：REDFLASH 標識剤の発光寿命 　 ● フローセル：1,000 万ポイント ※マニュアルに従い、適切な使用方法で、センサーに傷などがない場合の寿命です。 ミニプローブタイプ 測定対象 初心者にも使いやすい安心設計 ・水および水溶液（pH 1 ～ 14） ・ガス（空気など） ミニプローブタイプ 測定に干渉しないもの（No Cross-Sensitivity） ・二酸化炭素、メタン、硫化水素 ・様々な水溶イオン種 測定できないもの（Cross-Sensitivity） ・有機溶媒 ・塩素ガス、二酸化窒素ガス、漂白剤が含まれるもの O2 センサー仕様 汎用タイプ：< 7 秒（ガス）, < 15 秒（水中） 012993 OXROB10-OI 遮光性ステンレス O2 ミニプローブ（2 m） 応答速度 低濃度タイプ：< 3 秒（ガス）, < 20 秒（水中） 高速タイプ：< 0.5 秒（ガス）, < 3 秒（水中） センサー寿命 1000 万データポイント取得以上 適用温度 0 ～ 50℃ 適用 pH 1 ～ 14 汎用タイプ・高速タイプ（OXROB10-OI、OXROB3-OI、OXROB10-HS） 測定範囲（ガス） 0 ～ 50％ O2（推奨）, 最大 100％ O2 測定範囲（水中） 0 ～ 22 mg/L（推奨）, 最大 44 mg/L ± 0.02％ O2（濃度 1％ O2 時） 012995 測定精度（ガス） OXROB3-OI 遮光性ステンレス O2 ミニプローブ（2 m） ± 0.2％ O2（濃度 20％ O2 時） ± 0.01 mg/L（濃度 0.44 mg/L 時） 測定精度（水中） ± 0.1 mg/L（濃度 8.8 mg/L 時） スクリューキャップ式ミニプローブタイプ 0.01％ O2（濃度 1％ O2 時） 分解能（ガス） 0.05％ O2（濃度 20％ O2 時） 0.005 mg/L（濃度 0.44 mg/L 時） 分解能（水中） 0.025 mg/L（濃度 8.8 mg/L 時） 検出下限 0.02％ O2（ガス）, 0.01 mg/L（水中） 低濃度タイプ（TROXROB10-OI、TROXROB3-OI） 測定範囲（ガス ) 0 ～ 10％ O2（推奨）, 最大 21％ O2 測定範囲（水中） 0 ～ 4.5 mg/L（推奨）, 最大 9 mg/L 測定精度（ガス ) 読み値の 2％ O2（濃度 0.2％ O2 時） 013738 分解能（ガス） 0.002％ O2（濃度 0.2％ O2 時） OXROBSC スクリューキャップ O2 ミニプローブ（2m） 分解能（水中 ) 0.001 mg/L（濃度 0.1 mg/L 時） 検出下限 0.005％ O2（ガス）, 0.002 mg/L（水中） 商品コード 品名 仕様 ミニプローブタイプ（遮光性タイプ） 012993 OXROB10-OI 遮光性ステンレス O2 ミニプローブ（2 m） L：100 mm, OD：3 mm, 2 m ファイバー 013856 OXROB10-HS 高速応答ステンレス O2 ミニプローブ（2m） L：100 mm, OD：3 mm, 2 m ファイバー 012995 OXROB3-OI 遮光性ステンレス O2 ミニプローブ（2 m） L：30 mm, OD：3 mm, 2 m ファイバー 013012 TROXROB10-OI 低濃度ステンレス O2 ミニプローブ（2 m） L：100 mm, OD：3 mm, 2 m ファイバー 013014 TROXROB3-OI 低濃度ステンレス O2 ミニプローブ（2 m） L：30 mm, OD：3 mm, 2 m ファイバー 013738 OXROBSC スクリューキャップ O2 ミニプローブ（2m） L：100 mm, OD：4 mm, 2 m ファイバー 013769 OXSC O2 ミニプローブ用スクリューキャップ（2 個） OXROBSC 用 013823 OXROBGSC-CL5 スクリューキャップ O2 ミニプローブ（5m） L：100 mm, OD：4 mm, 5 m ファイバー 013821 OXROBGSC-CL10 スクリューキャップ O2 ミニプローブ（10m） L：100 mm, OD：4 mm, 10 m ファイバー 013822 OXROBGSC-CL20 スクリューキャップ O2 ミニプローブ（20m） L：100 mm, OD：4 mm, 20 m ファイバー 013824 OXSCG CL5/10/20 O2 ミニプローブ用スクリューキャップ（2 個） OXROBGSC-CL5/10/20 用 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 ニードル型酸素センサー＆ミニプローブ www.bas.co.jp　　　 4

OXYGEN SENSORS ニードル型酸素センサー＆ミニプローブ ニードルタイプ 測定対象 局所測定・超高速測定に対応 ・水および水溶液（pH 1 ～ 14） ・ガス（空気など） 固定式プローブタイプ 測定に干渉しないもの（No Cross-Sensitivity） ・二酸化炭素、メタン、硫化水素 ・様々な水溶イオン種 測定できないもの（Cross-Sensitivity） ・有機溶媒 ・塩素ガス、二酸化窒素ガス、漂白剤が含まれるもの O2 センサー仕様（ガス） 測定範囲 推奨：0 ～ 50% O2（0 ～ 500 hPa） 最大：0 ～ 100% O2（0 ～ 1000 hPa） 012986 OXF1100 固定ニードル O2 ミニセンサー（2 m） 精度 ± 0.02% O2（± 0.2 hPa） at 1% O2（10 hPa） ± 0.2% O2（± 2 hPa）　　at 20% O2（200 hPa） 分解能 0.01% O2（0.1 hPa） at 1% O2（10 hPa） 可動式プローブタイプ 0.05% O2（0.5 hPa） at 20% O2（200 hPa） 検出下限 0.02% O2（0.2 hPa） 応答時間（t90） < 1 ～ 6 s、< 0.8 s（高速タイプ）、< 0.3 s（超高速タイプ） O2 センサー仕様（水中） 測定範囲 推奨：0 ～ 22 mg/L（0 ～ 250% a.s.） 最大：0 ～ 44 mg/L（0 ～ 500% a.s.） 精度 ± 0.01 mg/L（± 0.1% a.s） at 0.44 mg/L（5% a.s.） ± 0.1 mg/L（± 1% a.s.） 　at 8.8 mg/L（95% a.s.） 分解能 0.005 mg/L（0.05% a.s.） at 0.44 mg/L（5% a.s.） 0.025 mg/L（0.25% a.s.） at 8.8 mg/L（95% a.s.） 013307 OXR50-OI 遮光性可動ニードル O2 マイクロセンサー（2 m） 検出下限 0.01 mg/L（0.1% a.s.） 応答時間（t90） < 2 ～ 10 s、< 0.8 s（高速タイプ）、< 0.3 s（超高速タイプ） 対応 pH 範囲 1 ～ 14 O2 センサー仕様（共通） 対応温度範囲 0 ～ 50°C 校正方法 1 点または 2 点校正 商品コード 品名 仕様 ニードルタイプ（固定式） 013752 OXF50 固定ニードル O2 マイクロセンサー（2 m） OD：0.5 mm, 2 m ファイバー 013762 OXF50-HS 固定ニードル O2 マイクロセンサー（2 m） OD：0.5 mm, 高速タイプ , 2 m ファイバー 013764 OXF50-UHS 固定ニードル O2 マイクロセンサー（2 m） OD：0.5 mm, 超高速タイプ , 2 m ファイバー 012987 OXF500PT 気相用固定ニードル O2 ミニセンサー（2 m） OD：0.5 mm, 2 m ファイバー（気相用） 013629 OXF900PT 固定ニードル O2 ミニセンサー（2m） OD：0.9 mm, 2 m ファイバー 012986 OXF1100 固定ニードル O2 ミニセンサー（2 m） OD：1.2 mm, 2 m ファイバー 013760 OXF1100-HS 固定ニードル O2 ミニセンサー (2 m) OD：1.2 mm, 高速タイプ , 2 m ファイバー 013761 OXF1100-UHS 固定ニードル O2 ミニセンサー (2 m) OD：1.2 mm, 超高速タイプ , 2 m ファイバー 013321 TROXF1100 固定ニードル O2 ミニセンサー（2 m） OD：1.2 mm, 2 m ファイバー , 低濃度タイプ ニードルタイプ（固定式 / 遮光タイプ） 013296 OXF500PT-OI 固定ニードル O2 ミニセンサー（2 m） OD：0.5 mm, 2 m ファイバー（気相用）, 遮光性 013630 OXF900PT-OI 固定ニードル O2 ミニセンサー（2m） OD：0.9 mm, 2 m ファイバー（気相用）, 遮光性 013763 OXF50-OI 遮光性固定ニードル O2 マイクロセンサー（2 m） OD：0.5 mm, 2 m ファイバー , 遮光性 013293 OXF1100-OI 遮光性固定ニードル O2 ミニセンサー（2 m） OD：1.2 mm, 2 m ファイバー , 遮光性 ニードルタイプ（可動式） 012991 OXR50 可動ニードル O2 マイクロセンサー（2 m） OD：0.5 mm, 2 m ファイバー 013305 OXR50-HS 高速応答 O2 マイクロセンサー（2 m） OD：0.5 mm, 高速タイプ , 2 m ファイバー 013309 OXR50-UHS 超高速応答 O2 マイクロセンサー（2 m） OD：0.5 mm, 超高速タイプ , 2 m ファイバー 012990 OXR430 可動ニードル O2 ミニセンサー（2 m） OD：1.1 mm, 2 m ファイバー 013412 OXR430-HS 可動ニードル O2 ミニセンサー（2 m） OD：1.1 mm, 高速タイプ , 2 m ファイバー 013414 OXR430-UHS 可動ニードル O2 ミニセンサー（2 m） OD：1.1 mm, 超高速タイプ , 2 m ファイバー 013010 TROXR430 低濃度可動ニードル O2 ミニセンサー（2 m） OD：1.1 mm, 2 m ファイバー ニードルタイプ（可動式 / 遮光タイプ） 013307 OXR50-OI 遮光性可動ニードル O2 マイクロセンサー（2 m） OD：0.5 mm, 2 m ファイバー , 遮光性 013302 OXR430-OI 遮光性可動ニードル O2 ミニセンサー（2 m） OD：1.1 mm, 2 m ファイバー , 遮光性 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 ニードル型酸素センサー＆ミニプローブ www.bas.co.jp　　　 5

OXYGEN SENSORS ニードル型酸素センサー＆ミニプローブ ニードルタイプ（耐有機溶媒タイプ） O2 センサー仕様（有機溶媒中） 有機溶媒対応酸素センサー 測定範囲 0 ～ 200 hPa ± 0.5 hPa at 1 hPa O2 測定精度 ± 5 hPa at 50 hPa O2 汎用タイプ 0.1 hPa at 1 hPa O2 分解能 1 hPa at 50 hPa O2 10 hPa at 210 hPa O2（空気飽和） 検出下限 0.5 hPa 応答時間 < 9 秒 対応温度範囲 5 ～ 45℃ 対応 pH 範囲 1 ～ 14 校正方法 2 点校正 ・塩素ガス（Cl2）、二酸化窒素ガス（NO2）、漂白剤混在下では使用できません。 　また、水溶液中では使用しないでください。 ・有機溶媒ごとに蒸気圧が異なるため、%O2 や mg/L 等の濃度単位での測定はできません。 013440 　別途ご計算頂く必要がございます。 OXSOLV 耐溶媒性酸素センサー（1 m） ・校正時のみ、空気飽和水（約 210 hPa）が使用できます。 チップ保護タイプ 013611 OXSOLV-PTS 耐溶媒性酸素センサー（1 m） 商品コード 品名 仕様 ニードルタイプ（耐有機溶媒タイプ） 013440 OXSOLV 耐溶媒性酸素センサー（1 m） OD：1.5 mm, 1 m ファイバー 013611 OXSOLV-PTS 耐溶媒性酸素センサー（1 m） OD：1.5 mm, 1 m ファイバー , 保護チップ付 耐溶媒センサーの溶媒耐性表 溶媒 5 分 60 分 溶媒 5 分 60 分 アセトン※ ○ n- ヘキサン ○ アセトニトリル ○ メタクリル酸 2- ヒドロキシエチル ○ アクリル酸 ○ × イソプロパノール ○ アニソール ○ イソオクタン ○ アクリル酸ブチル ○ × ケロシン（灯油） ○ クロロホルム ○ メタノール ○ シクロヘキサン ○ メタクリル酸メチル ○ ジエチルエーテル ○ × メチル tert- ブチルエーテル ○ ジメチルホルムアミド ○ 鉱物油 ○ ジメチルスルホキシド ○ ニトロメタン ○ ジオキサン ○ プロパノール ○ ディーゼル、バイオディーゼル ○ 炭酸プロピレン ○ エタノール ○ シリコンオイル ○ エチレングリコール ○ スチレン ○ 食用油 ○ テトラヒドロフラン※ ○ ガソリン ○ × トルエン ○ n- ヘプタン ○ トリエチルアミン ○ ※条件：センサー先端を溶媒中に 1 時間浸してから校正する必要があります。 注意：フッ素化炭化水素類、および一部の塩素化炭素水素類には使用できません。 　　　記載されていない溶媒については、ビー・エー・エス株式会社までお問い合わせ下さい。 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 ニードル型酸素センサー＆ミニプローブ www.bas.co.jp　　　 6

OXYGEN SENSORS ニードル型酸素センサー＆ミニプローブ 挿入型ミニプローブタイプ・Bare タイプ O2 センサー仕様（OXIMP250、OXIMP500、OXIMP1000） 組織・土壌への挿入用 測定範囲 0 ～ 500 hPa（推奨）, 最大 1000 hPa ± 0.4 hPa（濃度 0.44 mg/L 時） 測定精度 ± 4 hPa（濃度 8.8 mg/L 時） 0.2 hPa（濃度 0.44 mg/L 時） 分解能 1 hPa（濃度 8.8 mg/L 時） 挿入型ミニプローブタイプ 検出下限 0.4 hPa 応答時間（t90） < 5秒（OXIMP250）, < 10秒（OXIMP500）, < 20秒（OXIMP1000） 適用温度 0 ～ 50℃ 適用 pH 1 ～ 14 校正方法 1 点または 2 点校正 O2 センサー仕様（Bare タイプ） 通常タイプ：< 1 ～ 6 秒（ガス）, < 2 ～ 10 秒（水中） ※センサー径等に依存 応答速度 高速タイプ：< 0.8 秒（ガス / 水中） 013923 超高速タイプ：< 0.3 秒（ガス / 水中） OXIMP1000 挿入型 O2 ミニプローブ（2 m） センサー寿命 100 万データポイント取得以上 適用温度 0 ～ 50℃ 適用 pH 1 ～ 14 校正方法 1 点または 2 点校正（低濃度センサーは 2 点校正必須） 通常タイプ 測定範囲（ガス） 0 ～ 50％ O2（推奨）, 最大 100％ O2 測定範囲（水中） 0 ～ 22 mg/L（推奨）, 最大 44 mg/L ± 0.02％ O2（濃度 1％ O2 時） 測定精度（ガス） 留置カニューレ（OXIMP シリーズに付属） ± 0.2％ O2（濃度 20％ O2 時） ± 0.01 mg/L（濃度 0.44 mg/L 時） 測定精度（水中） ± 0.1 mg/L（濃度 8.8 mg/L 時） Bare タイプ 0.01％ O2（濃度 1％ O2 時） 分解能（ガス） 0.05％ O2（濃度 20％ O2 時） 0.005 mg/L（濃度 0.44 mg/L 時） 分解能（水中） 0.025 mg/L（濃度 8.8 mg/L 時） 検出下限 0.02％ O2（ガス）, 0.01 mg/L（水中） 低濃度タイプ 測定範囲（ガス ) 0 ～ 10％ O2（推奨）, 最大 21％ O2 測定範囲（水中） 0 ～ 4.5 mg/L（推奨）, 最大 9 mg/L 測定精度（ガス / 水中 ) 読み値の 2％ O2（濃度 0.2％ O2 時） 分解能（ガス） 0.002％ O2（濃度 0.2％ O2 時） 分解能（水中 ) 0.001 mg/L（濃度 0.1 mg/L 時） 検出下限 0.005％ O2（ガス）, 0.002 mg/L（水中） 012983 ・塩素ガス（Cl2）、二酸化窒素ガス（NO2）混在下では使用できません。 OXB430 O2 ミニセンサー（2 m） ・有機溶媒系および漂白剤混在下では使用できません。 商品コード 品名 仕様 挿入型ミニプローブタイプ 013919 OXIMP250 挿入型 O2 ミニプローブ（1m）（2 本） チップ径 / 光ファイバー径：250 µm, チップ長：3 ～ 5 mm 013922 OXIMP500 挿入型 O2 ミニプローブ（1m）（2 本） チップ径 / 光ファイバー径：500 µm, チップ長：3 ～ 5 mm 013923 OXIMP1000 挿入型 O2 ミニプローブ（2m）（2 本） チップ径 / 光ファイバー径：1000 µm, チップ長：3 ～ 5 mm Bare タイプ 012984 OXB50 O2 マイクロセンサー（2 m） チップ径：約 50 ～ 70 µm, 2 m ファイバー 013758 OXB50-CL4 O2 マイクロセンサー (4 m) チップ径：約 50 ～ 70 µm, 4 m ファイバー 013286 OXB50-HS 高速応答 O2 マイクロセンサー（2 m) チップ径：約 50 ～ 70 µm, 高速タイプ , 2 m ファイバー 013290 OXB50-UHS 超高速応答 O2 マイクロセンサー (2m) チップ径：約 50 ～ 70 µm, 超高速タイプ , 2 m ファイバー 012983 OXB430 O2 ミニセンサー（2 m） チップ径：430 µm, 2 m ファイバー 013406 OXB430-HS O2 ミニセンサー（2 m） チップ径：430 µm, 高速タイプ , 2 m ファイバー 013408 OXB430-UHS O2 ミニセンサー（2 m） チップ径：430 µm, 超高速タイプ , 2 m ファイバー 013319 TROXB430 低濃度 O2 ミニセンサー（2 m） チップ径：430 µm, 2 m ファイバー Bare タイプ（遮光性タイプ） 013288 OXB50-OI 遮光性 O2 マイクロセンサー (2m) チップ径：約 40 ～ 60 µm, 2 m ファイバー , 遮光性 013283 OXB430-OI 遮光性 O2 ミニセンサー (2m) チップ径：430 µm, 2 m ファイバー , 遮光性 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 ニードル型酸素センサー＆ミニプローブ www.bas.co.jp　　　 7

OXYGEN SENSORS 非接触型酸素センサー スポットセンサー 測定対象 密閉ガラス容器の内側に貼って測定可能 ・水および水溶液（pH 1 ～ 14） ・ガス（空気など） 測定に干渉しないもの（No Cross-Sensitivity） ・二酸化炭素、メタン、硫化水素 ・様々な水溶イオン種 測定できないもの（Cross-Sensitivity） ・有機溶媒 ・塩素ガス、二酸化窒素ガス、漂白剤が含まれるもの O2 センサー仕様（OXSP5OI、OXSP5-ADH） 応答速度 < 7 秒（ガス）, < 15 秒（水中） センサー寿命 2000 万データポイント取得以上 適用温度 0 ～ 50℃（推奨）, -20 ～ 70℃ 適用 pH 1 ～ 14（OXSP5OI）, 2 ～ 9（OXSP5-ADH） 測定範囲（ガス） 0 ～ 50% O2（推奨）, 最大 100% O2 測定範囲（水中） 0 ～ 22 mg/L（推奨）, 最大 44 mg/L ± 0.02% O2（濃度 1% O2 時） 測定精度（ガス） ± 0.2% O2（濃度 20% O2 時） ± 0.01 mg/L（濃度 0.44 mg/L 時） 測定精度（水中） ± 0.1 mg/L（濃度 8.8 mg/L 時） 0.01% O2（濃度 1% O2 時） 分解能（ガス） 0.05% O2（濃度 20% O2 時） 0.005 mg/L（濃度 0.44 mg/L 時） 分解能（水中） 0.025 mg/L（濃度 8.8 mg/L 時） 検出下限 0.02% O2（ガス）, 0.01 mg/L（水中） 013744 OXSP5OI 遮光性 O2 スポットセンサー（8 個） 寸法 直径：5 mm、厚み：75 µm 保存 室温、暗所で 3 年以上可能 012999 013002 SPADBAS ベーシックスポットアダプター（4 個） SPFIB-BARE スポットファイバー（ 片端研磨） 商品コード 品名 仕様 スポットセンサー 013744 OXSP5OI 遮光性 O2 スポットセンサー（8 個） OD：5 mm, 厚み：75 µm, PET 樹脂 013005 SPGLUE O2 スポットセンサー固定用透明シリコン接着剤 90 mL, スポットセンサー貼付け用 スパチュラ , 2 ml 使い捨てシリンジ ( 取付具付き ), 013807 SPGLUE-KIT スポットセンサー固定用接着キット フラットニードル 5 個 スポットセンサー（接着タイプ） 013739 OXSP5-ADH O2 スポットセンサー接着タイプ（8 個） OD：5 mm, 厚み：75 µm, PET 樹脂 013742 TROXSP5-ADH O2 スポットセンサー接着タイプ（8 個） OD：5 mm, 厚み：75 µm, PET 樹脂 スポットセンサー（低濃度タイプ） 013745 TROXSP5OI 低濃度遮光性 O2 スポットセンサー（8 個） OD：5 mm, 厚み：75 µm, PET 樹脂 スポットアダプター 012999 SPADBAS ベーシックスポットアダプター（4 個） D：0 ～ 2 mm 用（SPFIB か SPFIB-BARE が必要） スポットファイバー 013002 SPFIB-BARE スポットファイバー（ 片端研磨） 1 m ファイバー 013003 SPFIB-BARE-CL2 スポットファイバー（片端研磨） 2 m ファイバー 013722 SPFIB-LNS スポットファイバーレンズ付 1 m ファイバー , 厚さ：> 2 mm 用※ 013806 SPFIB-LNS スポットファイバーレンズ付 (2m) 2 m ファイバー , 厚さ：> 2 mm 用※ ※汎用センサーは厚さ 10 mm まで、低濃度センサーは厚さ 4 mm まで使用できます。 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 非接触型酸素センサー www.bas.co.jp　　　 8

OXYGEN SENSORS 非接触型酸素センサー フローセル O2 センサー仕様 流体中の測定用 OXFLOW OXFLOW-HS 応答速度（ガス） < 10 秒 < 1 秒 流速 >10 mL/min 時：< 20 秒 < 10 秒 応答速度（水中） 流速 <10 mL/min 時：< 30 秒 < 20 秒 適用温度 0 ～ 50℃ 適用 pH 1 ～ 14 校正方法 1 点または 2 点校正 測定範囲（ガス） 0 ～ 50% O2（推奨）, 最大 100% O2 測定範囲（水中） 0 ～ 22 mg/L（推奨）, 最大 44 mg/L ± 0.02% O2（濃度 1% O2 時） 測定精度（ガス） ± 0.2% O2（濃度 20% O2 時） ± 0.01 mg/L（濃度 0.44 mg/L 時） 測定精度（水中） ± 0.1 mg/L（濃度 8.8 mg/L 時） 0.01% O2（濃度 1% O2 時） 分解能（ガス） 0.05% O2（濃度 20% O2 時） 0.005 mg/L（濃度 0.44 mg/L 時） 分解能（水中） 0.025 mg/L（濃度 8.8 mg/L 時） 検出下限 0.02% O2（ガス）, 0.01 mg/L（水中） ・別途スポットファイバー（片端研磨）が必要です。 ・塩素ガス（Cl2）、二酸化窒素ガス（NO2）混在下では使用できません。 ・有機溶媒系および漂白剤混在下では使用できません。 商品コード 品名 仕様 フローセル 013829 OXFLOW フローセル O2 センサー（4 個） Luer locks タイプ 013830 OXFLOW フローセル O2 センサー（12 個） Luer locks タイプ 013831 OXFLOW-HS フローセル高速応答 O2 センサー（4 個） Luer locks タイプ 013832 OXFLOW-HS フローセル高速応答 O2 センサー（12 個） Luer locks タイプ 013843 TROXFLOW フローセル低濃度 O2 センサー（4 個） Luer locks タイプ 013844 TROXFLOW フローセル低濃度 O2 センサー（12 個） Luer locks タイプ OXNANO ナノプローブ 応用：水 / 水系サンプル 校正：測定媒体での 2 点校正 滅菌：121℃で 15 分間のオートクレーブ（前処理が必要） 注意：マイクロ流体測定では手動バックグラウンド補償が必要 　　　着色、発光または蛍光サンプルには使用不可。 発光検出器 LED 発光 励起光 013411 透明な容器の壁 OXNANO ナノプローブ（50 mg） 液体サンプル中に 分散した OXNANO 商品コード 品名 仕様 ナノプローブ 013411 OXNANO ナノプローブ（50 mg） 50 ～ 500 mL に希釈して使用 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 非接触型酸素センサー www.bas.co.jp　　　 9

OXYGEN SENSORS 非接触型酸素センサー センサーバイアル スポットセンサーが予め貼られたバイアル 測定対象 ・水および水溶液（pH 1 ～ 14） ・ガス（空気など） 測定に干渉しないもの（No Cross-Sensitivity） ・二酸化炭素、メタン、硫化水素 ・様々な水溶イオン種 測定できないもの（Cross-Sensitivity） ・有機溶媒 ・塩素ガス、二酸化窒素ガス、漂白剤が含まれるもの ※ 別途スポットファイバー（片端研磨）が必要です。 013315 013316 OXVIAL20-OI O2 スポットセンサー 20 mL バイアル（4 個） OXVIAL4-OI O2 スポットセンサー 4mL バイアル（4 個） 013233 013804 ADVIAL20 20 mL バイアル用アダプターリング SEPVIAL20 セプタム付キャップ (4 個 ) 商品コード 品名 スポットセンサー付バイアル 013315 OXVIAL20-OI O2 スポットセンサー 20mL バイアル（4 個） 013316 OXVIAL4-OI O2 スポットセンサー 4mL バイアル（4 個） バイアル用アクセサリ 013233 ADVIAL20 20mL バイアル用アダプターリング 013231 ADVIAL4 4mL バイアル用アダプターリング 013274 ADVIAL20-KIT O2 スポットセンサー 20mL バイアルキット 013275 ADVIAL4-KIT O2 スポットセンサー 4mL バイアルキット 013804 SEPVIAL20 セプタム付キャップ（4 個） 013805 SEPVIAL4 セプタム付キャップ（4 個） pH センサー付きバイアル 013796 PHTOVIAL20-PK7 3 センサーバイアル 20mL(2 個 ) pH レンジ：6 ～ 8 013797 PHTOVIAL20-PK8 3 センサーバイアル 20mL(2 個 ) pH レンジ：7 ～ 9 013680 3 センサー用 4mL バイアル用アダプターリング ADVIAL4T 1 個入 013681 3 センサー用 20mL バイアル用アダプターリング ADVIAL20T 1 個入 013682 O2/ 温度スポットセンサー 4mL バイアルキット 013680 × 4 個 , ファイバー× 4 本 , バイアルは別売り 013683 O2/ 温度スポットセンサー 20mL バイアルキット 013681 × 4 個 , ファイバー× 4 本 , バイアルは別売り 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 非接触型酸素センサー www.bas.co.jp　　　 10

SOFTWARE & APPLICATION ソフトウェア Pyro Workbench Pyro Workbench は、PyroScience 社の最新のソフトウェアであり、最大 10 台の FireSting シリーズを同時に操作することができます。 センサーの測定値は数値とグラフで表示され、得られたデータはテキストファイル形式で保存することができます。さらに、内蔵さ れている Pyro Data Inspector により、ドリフト補正や酸素濃度の計算など、複数のデータ処理を行う事ができます。 アプリケーション例 淡水ザリガニの温度感受性 本アプリケーションでは、空気飽和水で満たした三方活栓付き 60 mL シリンジに、6 つの試験温度（10℃、15℃、20℃、25℃、 30℃、35℃）の水槽のいずれかに馴化させた小型のアカザリガニをそれぞれ入れ、FireSting O2-C と接続した光学式酸素・温度フロー セルに各呼吸計の水サンプルを少量ずつ注入し、一定時間ごとに水中の酸素濃度を測定しています。水中の溶存酸素濃度と時間の関 係を測定し、これらから求めた酸素消費率と温度のグラフに表すことでアカザリガニの代謝率の温度感受性の指標とすることができ ます。 引用元： PyroScience Customer Report The Thermal Sensitivity of Temperature on the Metabolic Rate of Ectotherms — Teaching a Physiological & Integrative Zoology Course ( School of Biological Sciences, The University of Queensland ) https://www.pyroscience.com/en/applications/customer-reports/thermal-sensitivity-of-ectotherms 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 ソフトウェア www.bas.co.jp　　　 11

TEMPERATURE SENSORS 温度センサー 光学式酸素モニターによる正確な酸素濃度測定のためには、温度による測定の補正が大変重要になります。様々な用途に適した種々 の温度センサーをラインナップしておりますので、お客様のアプリケーションに応じてご選定いただけます。 温度センサー仕様（TDIP15、TSUB21、TPF1100） -30 ～ 150℃（TDIP15、TSUB21） 測定範囲 0 ～ 50℃（TPF1100） （酸素センサーの範囲ではない） 測定精度 ± 0.5℃ 分解能 0.02℃ 013007 TDIP15 FireSting 浸漬温度センサープローブ（2 m） 013017 013634 TSUB21 FireSting テフロンコート温度センサー（2 m） TPR430 可動ニードル温度ミニセンサー（2m） 商品コード 品名 仕様 PT100 温度センサー 013007 TDIP15 FireSting 浸漬温度センサープローブ（2 m） OD：1.5 mm, 2 m ファイバー 013017 TSUB21 FireSting テフロンコート温度センサー（2 m） OD：2.1 mm, 2 m ファイバー 013327 TSUB21-CL5 FireSting テフロンコート温度センサー（5m） OD：2.1 mm, 5 m ファイバー ミニプローブタイプ 013740 TPROBSC スクリューキャップ温度ミニプローブ OD：4 mm, 長さ：100 mm, 2 m ファイバー 013810 TPSC 温度ミニプローブ用スクリューキャップ（2 個） 遮光性 ニードルタイプ 013634 TPR430 可動ニードル温度ミニセンサー（2m） OD：1.1 mm, 2 m ファイバー 013635 TPF1100 固定ニードル温度ミニセンサー（2m） OD：1.1 mm, 2 m ファイバー 挿入タイプ 2 本入 , 留置カニューレ (20G × 1 1/4") 付属 014129 TPIMP500 挿入型温度ミニプローブ（1m）（2 本） チップ径 / 光ファイバー径 :500 µm, 剝き出し :40 mm, 1 m ファイバー Bare タイプ 013809 TPB430 温度ミニセンサー OD：430 µm, 2 m ファイバー 非接触タイプ 013746 TPSP5 遮光性温度スポットセンサー（8 個） T：75 µm, PET, φ 5 mm 013741 TPSP5-ADH 温度スポットセンサー接着タイプ（8 個） OD：5 mm, 厚み：75 µm, PET 樹脂 フローセルタイプ 013841 TPFLOW フローセル温度センサー（4 個） Luer locks T 型コネクタ（要スポットファイバー 片端研磨）, 013842 TPFLOW フローセル温度センサー（12 個） 対応チューブ ID:3.2 or 4.8 mm, 滅菌済み（25 kGy ベータ線） センサー付きバイアル 013633 TOVIAL20 O2/ 温度センサー付バイアル 20ml（4 個） アダプターリング（013681）は別売り 013633 TOVIAL20 O2/ 温度センサー付バイアル 20ml 013681 3 センサー用 20mL バイアル用アダプターリング 013841/013842 TPFLOW フローセル温度センサー スポットセンサー付きバイアルとフローセルは温度も同時に計測できる製品もラインナップしています。 ※ご使用の際は 2ch 以上の FireSting 酸素モニターが必要です。 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 温度センサー www.bas.co.jp　　　 12

MULTI-ANALYTE METER FireSting pro マルチ分析計 酸素濃度、温度に加えて pH 測定が可能なマルチメーター pH測定にも対応したハイエンドモデル FireSting pro マルチ分析計は、複数の分析物とセンサーヘッドに対応した、これまで にないワンデバイスソリューションです。PC 制御（USB）の光ファイバー式マルチ分 析計は、光学式（滅菌済み）酸素、pH、温度センサー用のセンサーポートフォリオと 組み合わせることができます。この組み合わせにより、ライフサイエンスやシングル ユースアプリケーションにおいて、無菌条件下での簡便な測定が可能になります。 無菌条件下でセンサーを組み込むだけで、新しい FSPRO デバイスを使用したセット アップで、校正済み pH 測定の準備が整った状態で測定を開始できます。 商品コード 品名 013731 FireSting pro マルチ分析計（1ch） 応用分野： ● バイオテクノロジーおよび組織工学 013706 FireSting pro マルチ分析計（2ch） ● 大気科学・環境科学・海洋科学 013732 FireSting pro マルチ分析計（4ch） ● 食品・薬品パッケージ検査 仕様 ● 病院の呼吸ガス酸素濃度変化 酸素センサー ● 化学反応　など 光学センサー 温度センサー pH センサー 1、2、4 チャンネル：光学センサーポート 測定チャンネル 1 チャンネル：Pt100 温度センサーポート 測定原理 REDFLASH 標識剤の発光寿命検出 最大測定範囲 0 - 100％ O2 汎用センサー：0.02％ O2（溶存酸素 0.01 mg/L） 検出限界 低濃度センサー：0.005％ O2（溶存酸素 0.002 mg/L） 対応 OS WindowsTM 11 インターフェース USB 2.0（USB バスパワー使用） 動作環境 0 ～ 50℃、結露しないこと 大きさ（W × D × H） 78 × 120 × 24 mm 重さ 290 g ※推奨測定範囲、分解能、精度などはセンサーの種類により異なります。詳細はお問合せ下さい。 BAS マニュアルダウンロード https://www.bas.co.jp/2203.html#defaultTab13 装置マニュアルダウンロードサービスに対応 pH センサーの動作原理 A) pH 高 B) pH 低 赤色励起光 赤色励起光 REDFLASH pH 標識剤の REDFLASH sensor プロトン化 sensor 参照標識剤の 参照標識剤と 近赤外発光 pH 標識剤の 近赤外発光 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 FireSting pro マルチ分析計 www.bas.co.jp　　　 13

pH SENSORS pH センサー FireSting pro では、従来の FireSting での酸素濃度及び温度のモニタリン グに加え、pH センサーを用いることで測定対象の pH のモニタリングを 行えます。センサーのタイプとしては、ミニプローブ、固定ニードルセンサー と非接触センサー（スポットセンサー、フローセル、センサー付バイアル） があります。 センサーのタイプごとに、測定可能な pH 範囲が異なる 5 種類のセンサー （PK5 ～ PK8, PK6.5）と、海水サンプルを対象とした全水素イオン濃度スケー ル（Total Scale）対応センサー（PK8T）がございます。 pH センサーの寿命は、酸素センサーや温度センサーと比較して、測定環境によっ て大幅に変動します。長期間繰り返し使用できる場合もありますが、基本的には 消耗品としてご利用頂く事をお勧めしております。 ミニプローブタイプ 先端の pH センサー付きスクリューキャップを交換する事で、繰り返し使 用する事ができるミニプローブタイプです。 各ミニプローブには、対応する型番のスクリューキャップ 4 個が付属し ています。ミニプローブ部分は共通規格のため、異なる pH レンジのスク リューキャップに付け替える事もできます。 商品コード 品名 仕様 013777 PHROBSC-PK5 スクリューキャップ pH ミニプローブ (2 m) OD：4 mm, 長さ：100 mm, 2 m ファイバー , 013782 付属 013778 PHROBSC-PK6 スクリューキャップ pH ミニプローブ (2 m) OD：4 mm, 長さ：100 mm, 2 m ファイバー , 013783 付属 013779 PHROBSC-PK7 スクリューキャップ pH ミニプローブ (2 m) OD：4 mm, 長さ：100 mm, 2 m ファイバー , 013784 付属 013780 PHROBSC-PK8 スクリューキャップ pH ミニプローブ (2 m) OD：4 mm, 長さ：100 mm, 2 m ファイバー , 013785 付属 013781 PHROBSC-PK8T スクリューキャップ pH ミニプローブ (2 m) OD：4 mm, 長さ：100 mm, 2 m ファイバー , 013786 付属 pH ミニプローブ用スクリューキャップ 013782 PHSC-PK5 pH ミニプローブ用スクリューキャップ (4 個 ) 遮光性 , pH レンジ：4 ～ 6 013783 PHSC-PK6 pH ミニプローブ用スクリューキャップ (4 個 ) 遮光性 , pH レンジ：5 ～ 7 013784 PHSC-PK7 pH ミニプローブ用スクリューキャップ (4 個 ) 遮光性 , pH レンジ：6 ～ 8 013785 PHSC-PK8 pH ミニプローブ用スクリューキャップ (4 個 ) 遮光性 , pH レンジ：7 ～ 9 013786 PHSC-PK8T pH ミニプローブ用スクリューキャップ (4 個 ) 遮光性 , pH Total Scale：7 ～ 9 非接触タイプ 商品コード 品名 仕様 013787 PHSP5-PK5 pH スポットセンサー (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ：4 ～ 6 013789 PHSP5-PK6 pH スポットセンサー (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ：5 ～ 7 013791 PHSP5-PK7 pH スポットセンサー (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ：6 ～ 8 013793 PHSP5-PK8 pH スポットセンサー (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ：7 ～ 9 013795 PHSP5-PK8T pH スポットセンサー (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ（Total Scale）：7 ～ 9 013788 PHSP5-PK5-ADH pH スポットセンサー接着タイプ (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ：4 ～ 6 013790 PHSP5-PK6-ADH pH スポットセンサー接着タイプ (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ：5 ～ 7 013792 PHSP5-PK7-ADH pH スポットセンサー接着タイプ (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ：6 ～ 8 013794 PHSP5-PK8-ADH pH スポットセンサー接着タイプ (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ：7 ～ 9 013753 PHSP5-PK8T-ADH pH スポットセンサー接着タイプ (8 個 ) OD：5 mm, 厚み：75 µm, PET 樹脂 , pH レンジ（Total Scale）：7 ～ 9 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 pH センサー www.bas.co.jp　　　 14

pH SENSORS 固定ニードルセンサー 商品コード 品名 仕様 013857 PHF500-PK6.5 固定ニードル pH ミニセンサー（2m）（2 本） OD:0.5 mm, ニードル径 :0.8 mm, ニードル長 :50 mm, pH レンジ :5.5 ～ 7.5 013858 PHF500-PK8 固定ニードル pH ミニセンサー（2m）（2 本） OD:0.5 mm, ニードル径 :0.8 mm, ニードル長 :50 mm, pH レンジ :7 ～ 9 pH センサー仕様 〇 PK6.5 シリーズ pH レンジ 　推奨：5.5 ～ 7.5（最大：4.0 ～ 8.0） 〇 PK8 シリーズ 　推奨：7.0 ～ 9.0（最大：6.5 ～ 9.5） 対応イオン強度 約 1 ～ 30 PSU（20 ～ 500 mM） 対応温度範囲 -1 ～ 50°C 応答時間（t90） < 10 s 精度（pH） ± 0.1（2 点校正時） 分解能（pH） 0.003（pH 範囲の中点時） ドリフト（pH） < 0.02 / 日（pH 範囲の中点、25°C 時） 校正方法 2 点校正（推奨）、1 点校正 pH センサー校正用バッファーカプセル 013771 013770 PHCAL2 バッファーカプセル (10 カプセル入り ) PHCAL11 バッファーカプセル (10 カプセル入り ) 商品コード 品名 仕様 013771 PHCAL2 バッファーカプセル (10 カプセル入り ) 100 ml バッファー（pH=2）用 , クエン酸 013770 PHCAL11 バッファーカプセル (10 カプセル入り ) 100 ml バッファー（pH=11）用 , 炭酸ナトリウム アクセサリー 013005 012999 SPGLUE O2 スポットセンサー固定用透明 SPADBAS ベーシックスポットアダプター (4 個 ) シリコン接着剤 013772 SPFIB-LNS スポットファイバーレンズ付 商品コード 品名 仕様 接着剤 013005 SPGLUE O2 スポットセンサー固定用透明シリコン接着剤 90 ml, スポットセンサー貼付け用 スポットアダプター 012999 SPADBAS ベーシックスポットアダプター (4 個 ) スポットファイバー 013002 SPFIB-BARE スポットファイバー ( 片端研磨 ) 1 m ファイバー , 厚さ：0 ～ 2 mm 用 013003 SPFIB-BARE-CL2 スポットファイバー ( 片端研磨 ) 2 m ファイバー , 厚さ：0 ～ 2 mm 用 013722 SPFIB-LNS スポットファイバーレンズ付 1 m ファイバー , 厚さ：2 ～ 10 mm 用（※） 013806 SPFIB-LNS スポットファイバーレンズ付 (2m) 2 m ファイバー , 厚さ：2 ～ 10 mm 用（※） ※センサーの種類で異なります。 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 pH センサー www.bas.co.jp　　　 15

Underwater Oxygen Monitor AquapHOx シリーズ 水中用酸素モニター 水深 4000 m までの溶存酸素を測定可能、海中の溶存酸素・ｐ H・温度モニタリングに最適 水中用酸素モニター「AquapHOx」シリーズ（APHOX）は、多様な水中 Innovative REDFLASH technology アプリケーションに対応する酸素モニターです。長期設置用の内蔵データ ストレージを備えたスタンドアローン型ロガー「APHOX-L」シリーズに加え、 APHOX-LX 高速サンプリング / 水中プロファイリング用のリアルタイム送信機 「APHOX-T」シリーズも提供しています。「APHOX-T」シリーズでは、 備え付けの RS485 インターフェースによるアナログ出力や Modbus RTU プロトコルを活用することで、既存システムへの容易な統合が可能です。 単一チャンネルの APHOX-LX および APHOX-TX は、水深 4000 m までの 深海用にチタン製筐体を備え、過酷な環境下での精密な酸素・pH・温度 のモニタリングが行えます。これらのモデルは PyroScience 製の水中用 (-SUB) 酸素センサーおよびトータルスケール pH センサーと互換性があり、 APHOX-L-O2 測定対象とセンサー形式を柔軟に選択・交換できるため、同一装置で溶存 酸素と海水のトータルスケール pH を自由に付け替えて測定が行えます。 浅海域用には POM（ポリアセタール）筐体の APHOX-L-O2、APHOX-L-pH および APHOX-T-O2、APHOX-T-pH が用意されており、いずれも水深 100 m まで設置可能です。APHOX-L-O2 および APHOX-T-O2 は酸素、APHOX-L-pH および APHOX-T-pH は pH のみ測定可能ですが、装着する光学センサーは 深海用と同様に柔軟な選択が可能です。なお、両装置共には温度センサー が付属しており、常に自動的に温度補正が行われます。 APHOX-TX AquapHOx シリーズの使用環境（水深）、運用方法、および測定項目の組み合わせ例 モデル 品名 使用環境 ( 最大水深 ) 運用タイプ ハウジング 素材 測定項目の組み合わせ APHOX-LX AquapHOx-LX 水中 O2/pH ロガー 深海用 (4000m) 長期ロガー チタン 選択式 1 つのポートで酸素または APHOX-TX AquapHOx-TX 水中 O2/pH トランスミッター 深海用 (4000m) リアルタイム送信 pH センサーを選択して接続可能 APHOX-L-O2 AquapHOx-L-O2 水中 O2 ロガー 酸素専用 酸素センサー＋温度（内蔵） 長期ロガー APHOX-L-pH AquapHOx-L-PH 水中 pH ロガー pH 専用 pH センサー＋温度（内蔵） 浅瀬用 (100m) POM APHOX-T-O2 AquapHOx-T-O2 水中 O2 トランスミッター 酸素専用 酸素センサー＋温度（内蔵） リアルタイム送信 APHOX-T-pH AquapHOx-T-PH 水中 pH トランスミッター pH 専用 pH センサー＋温度（内蔵） 「L」はロガー、「T」はトランスミッター 「: L」が付くモデルは内部メモリとバッテリーで自律動作し、 「T」が付くモデルはアナログ出力（4-20mA 等）や RS485 通信によりリアルタイムでデータを送信します。 モデル APHOX-LX APHOX-L-O2 APHOX-L-pH APHOX-TX APHOX-T-O2 APHOX-T-pH 商品コード 014140 014138 014139 014143 014141 014142 測定原理 REDFLASH 標識剤の発光寿命検出 測定チャンネル 1 チャンネル（光学センサーポート） 酸素センサー 酸素センサー 光学センサー 酸素センサー pH センサー 酸素センサー pH センサー pH センサー pH センサー 測定範囲 センサーに依存 センサーに依存 検出限界 最小サンプリング間隔 1 s 0.025 s 温度センサー NTC サーミスタ（内蔵） NTC サーミスタ（内蔵） ハウジング チタニウム POM（ポリアセタール） チタニウム POM（ポリアセタール） 最大水深 4000 m 100 m 4000 m 100 m インターフェース USB 2.0（USB バスパワー使用） RS485（USB 2.0 アダプターケーブル同梱） ストレージ 4GB なし 動作モード 単独 / Windows 用ソフトウェア Modbus-RTU 又は PyroScience プロトコル 対応 OS WindowsTM 11 WindowsTM 11 大きさ φ 63 x 300 mm φ 63 x 300 mm 重さ 1350 g 450 g 1310 g 406 g 動作環境 -5 ～ 40°C -5 ～ 40°C 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 AquapHOx シリーズ 水中用酸素モニター www.bas.co.jp　　　 16

Underwater Oxygen Monitor センサーキャップ OXCAP-SUB PHCAP-PK7-SUB O2 センサーキャップ pH センサーキャップ 商品コード 品名 商品コード 品名 014156 OXCAP-SUB 水中 O2 センサーキャップ (2 個 ) 014179 PHCAP-PK7-SUB 水中 pH センサーキャップ (4 個 ) 014157 OXCAPG-HS-SUB 水中 O2 センサーキャップ (2 個 ) 014178 PHCAP-PK7-AF-SUB 水中 pH センサーキャップ (4 個 ) 014158 OXCAPG-UHS-SUB 水中 O2 センサーキャップ (2 個 ) 014181 PHCAP-PK8-SUB 水中 pH センサーキャップ (4 個 ) 014191 UTROXCAPG-SUB 水中 O2 センサーキャップ (2 個 ) 014180 PHCAP-PK8-AF-SUB 水中 pH センサーキャップ (4 個 ) 014155 OXCAP-AF-SUB 水中 O2 センサーキャップ (2 個 ) 014183 PHCAP-PK8T-SUB 水中 pH センサーキャップ (4 個 ) オプション 014182 PHCAP-PK8T-AF-SUB 水中 pH センサーキャップ (4 個 ) 013759 OXCAL キャリブレーションカプセル (10 カプセル入り ) オプション O2 センサー ( 仕様 ) 013771 PHCAL2 バッファーカプセル (10 カプセル入り ) 〇 通常タイプ、高速タイプ、超高速タイプ 013770 PHCAL11 バッファーカプセル (10 カプセル入り ) 　推奨：0 ～ 23 mg/L（0 ～ 720 µmol/L） pH センサー ( 仕様 ) 　最大：0 ～ 44 mg/L（0 ～ 1.4 mmol/L） 測定範囲 〇 超低濃度タイプ 〇 PK7 シリーズ 　0 ～ 44 µg/L（0 ～ 1.4 µmol/L） 〇 防汚染タイプ pH レンジ 　推奨：6.0 ～ 8.0（最大：5.5 ～ 8.5） 〇 PK8, PK8T シリーズ 　0 ～ 5 mg/L 　推奨：7.0 ～ 9.0（最大：6.5 ～ 9.5） 〇 通常タイプ、高速タイプ、超高速タイプ 〇 PK8T シリーズ以外 　± 0.01 mg/L（0.3 µmol/L） at 0.44 mg/L 精度 　± 0.1 mg/L（3 µmol/L） at 8.8 mg/L 対応イオン強度 　約 1 ～ 30 PSU（20 ～ 500 mM） 〇 PK8T シリーズ 〇 防汚染タイプ 　約 20 ～ 40 PSU 　± 0.02 mg/L（0.6 µmol/L） at 0.44 mg/L（2 点校正時） 　± 0.2 mg/L at 8.8 mg/L 対応温度範囲 -1 ～ 50°C 〇 通常タイプ、高速タイプ、超高速タイプ 〇 PK8, PK8T シリーズ 　0.005 mg/L（0.15 µmol/L） at 0.44 mg/L 　< 60 s 　0.025 mg/L（0.8 µmol/L） at 8.8 mg/L 応答時間（t90） 〇 PK7 　< 100 s 分解能 〇 超低濃度タイプ 　0.04 µg/L（0.0013 µmol/L）at 89 µg/L 〇 PK7-AF-SUB 〇 防汚染タイプ 　< 120 s 　0.01 mg/L at 0.44 mg/L（2 点校正時） 精度（pH） ± 0.1（2 点校正時） 　0.05 mg/L at 8.8 mg/L 分解能（pH） 0.003（pH 範囲の中点時） 〇 通常タイプ、高速タイプ、超高速タイプ ドリフト（pH） < 0.005 / 日（pH 範囲の中点、25°C 時） 　0.01 mg/L（0.3 µmol/L） 〇 超低濃度タイプ 校正方法 2 点校正（推奨）、1 点校正 検出下限 　0.04 µg/L（0.0013 µmol/L） 〇 防汚染タイプ 　0.02 mg/L（2 点校正時） その他のファイバー型センサーや、 応答時間（t90） < 3 s（通常タイプ）、< 1 s（高速タイプ）、< 0.5 s（超高速タイプ）、 各センサーの詳細についてはこちら < 5 s（超低濃度タイプ）、< 30 s（防汚染タイプ） からご覧いただけます。 対応温度範囲 -2 ～ 50°C 校正方法 1 点または 2 点校正 保護ケージ APHOX-CAGE-AF APHOX-CAP-AF 商品コード 品名 014144 APHOX-CAGE-AF AquapHOx 用保護ケージ (2 個 ) 014145 APHOX-CAP-AF センサーキャップ用保護ケージ (4 個 ) 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 AquapHOx シリーズ 水中用酸素モニター www.bas.co.jp　　　 17

Multi-Channel Oxygen Reader FirePlate O2 マルチチャンネル酸素リーダー 最大 96 チャンネルの酸素を同時測定 細胞の小規模培養や呼吸速度の測定に最適 FirePlate-O2 は、96 ウェルマイクロプレートを用いたハイスループット 研究に最適な、PC 操作型のマルチチャンネル酸素リーダーです。 最大の特長は、各ウェルの底面中央に固定された REDFLASH 酸素標識剤 （スポットセンサー）です。プレートの透明な底越しに外部から光学的に 読み取るため、非接触・非侵襲での測定が可能です。これにより、サンプル 汚染のリスクを排除しつつ、96 個のウェル全ての酸素濃度を同時にリアル タイムでモニターできます。 商品コード 品名 014132 FirePlate-O2 マルチチャンネル酸素リーダー 仕様 対応センサー 光学式酸素センサー（OXMWP、OXNANO、スポットセンサー） 測定チャンネル 96 チャンネル（光学センサーポート） Innovative REDFLASH technology 温度範囲：0 ～ 50°C、 温度センサー ( 内蔵 ) 精度：± 0.5°C、分解能：0.012°C 特長 圧力範囲：300 ～ 1100 mbar、 圧力センサー ( 内蔵 ) ● 最大 96 チャンネルの溶存酸素 (DO) と O2 を同時測定 精度：± 6 mbar、分解能：0.11 mbar ● 滅菌済み平底 / 丸底 96 ウェルマイクロプレートによる非接触測定 測定範囲 0 ～ 100% O2（推奨測定範囲は各センサーに依存） ● 専用ソフト「Pyro Workbench」による正確、迅速で簡便な校正 汎用センサー：0.02% O2（溶存酸素 0.01 mg/L） ● 温度 & 圧力の自動補正機能付き 検出限界 低濃度センサー：0.005% O2（溶存酸素 0.002 mg/L） ● 小規模細胞培養・呼吸速度測定・酵素活性測定・環境分析に ● REDFLASH 技術 測定原理 REDFLASH 標識剤の発光寿命検出 インターフェース USB2.0 対応 OS WindowsTM 11 動作環境 0 ～ 50°C、結露しないこと 大きさ（W × D × H） 162 × 102 × 32 mm 重さ 670 g 96 ウェルマイクロプレート 基本仕様 センサー直径 約 1 ～ 1.5 mm ウェル数 96 ウェル容量 270 µL（丸底）/ 350 µL（平底） プレート材質 ポリスチレン 表面処理 未処理 滅菌手法 エチレンオキシド（個別包装） 包装形態 滅菌バッグ / 遮光性保護材（個別包装） 付属品 暗色ユニバーサル蓋（遮光用） OXMWP-96F O2 センサー仕様 ( 気層 ) 〇 通常タイプ 　推奨：0 ～ 50% O2（0 ～ 500 hPa） 測定範囲 　最大：0 ～ 100% O2（0 ～ 1000 hPa） 〇 低濃度タイプ 　推奨：0 ～ 10% O2（0 ～ 100 hPa） 　最大：0 ～ 21% O2（0 ～ 210 hPa） 〇 通常タイプ 　± 0.2% O2（± 2 hPa）　　at 20% O2（200 hPa） 精度 　± 0.02% O2（± 0.2 hPa） at 1% O2（10 hPa） 〇 低濃度タイプ 　読取値の 2%（最小：± 0.01% O2） 〇 通常タイプ 　0.01% O2（0.1 hPa） at 1% O2（10 hPa） 分解能 　0.05% O2（0.5 hPa） at 20% O2（200 hPa） 〇 低濃度タイプ OXMWP-96R 　0.002% O2（0.02 hPa） at 0.2% O2（2 hPa） 〇 通常タイプ 検出下限 　0.02% O2（0.2 hPa） 商品コード 品名 〇 低濃度タイプ 　0.005% O2（0.05 hPa） 014133 OXMWP-96F 96 ウェル平底プレート O2 センサー 応答時間（t90） < 7 s 014134 OXMWP-96R 96 ウェル丸底プレート O2 センサー 対応温度範囲 0 ～ 50°C 校正方法 1 点または 2 点校正（低濃度センサーは 2 点校正必須） 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 FirePlate O2 マルチチャンネル酸素リーダー www.bas.co.jp　　　 18

Micromanipulator マイクロマニピュレーター マイクロセンサーを最適な個所にポジショニング、局所測定やマッピングに PyroScience 社では、マイクロセンサー（及びミニ セ ン サ ー） の セ ン シ ン グ 部 を サ ン プ ル の 最 適 な 箇所にポジショニングするために、3 種類のマイクロ マニピュレーターをご用意しています。 MM33 マニュアルマイクロマニピュレーター は、 コンパクトに配置された X/Y/Z 軸用の粗調整ノブ の他、Z 軸微調整用のマイクロメータネジ（分解能 10 µm）により、マイクロセンサーの位置決めが可能 です。MU1 及び MUX2 電動マイクロマニピュレーター は、制御ソフトウェア Profix を用いることで、一次元 のみでなく二次元のマクロプロファイル（横断面） が取得できます。 MU1 と HS1 スタンド及びニードル型センサーの組み合わせ例※ ※最適な測定の為に、各マイクロマニピュレーターは専用スタンドに 取り付けてご利用頂く事をお勧めいたします。 MU1 MUX2 モデル MM33 MU1 MUX2 商品コード 014135 お問い合わせ下さい お問い合わせ下さい 基本スペック 大きさ 65 x 200 x 160 mm 重さ 0.65 kg 1.9 kg 温度：0 ～ 50°C 温度：0 ～ 75°C 動作環境 湿度：0 ～ 95%（結露しないこと） 手動ポジショニング仕様 制御軸 X 軸 /Y 軸 /Z 軸 X 軸移動範囲 25 mm（粗調整） Y 軸移動範囲 20 mm（粗調整） Z 軸移動範囲 37 mm（粗調整） + 10 mm（微調整） MM33 Z 軸分解能 10 µm モータースライド仕様 制御軸 Z 軸 X 軸 /Z 軸 移動範囲 75 mm（150, 300, 450 mm へ変更可能） 移動速度 0.1 µm/s ～ 2 mm/s 分解能 0.1 µm 再現性 < 0.25 µm なし 電源 100 ～ 240 V AC アダプター（12 ～ 16 VDC） 消費電力 ca. 4 W インターフェース USB 2.0 制御ソフト Profix 制御ソフトウェア 対応 OS WindowsTM 11 オプション 商品コード 014136 014137 LS1 マイクロマニピュ HS1 マイクロマニピュレーター用スタンド 品名 レーター用スタンド ( 軽量タイプ ) ( 重量タイプ ) 大きさ（W × D × H） 400 x 360 x 535 mm 400 x 360 x 560 mm MU1 + HS1 重さ 4.5 kg 10 kg 組み合わせ例 材質 アルミニウム（ネジ：ステンレス鋼） 最新情報はビー ･エー ･エスのウェブサイトでご確認ください。 マイクロマニピュレーター www.bas.co.jp　　　 19

研究目的に合わせて 多彩なラインナップをご用意しています 最新情報はビー・エー・エスのウェブサイトまでwww.bas.co.jp 販売代理店 販売 ビー・エー・エス株式会社 本社　〒 131-0033 東京都墨田区向島 1 丁目 28 番 12 号 東京営業所　TEL: 03-3624-0331　FAX: 03-3624-3387 大阪営業所　TEL: 06-6308-1867　FAX: 06-6308-6890 E-mail: sales@bas.co.jp URL: https://www.bas.co.jp For All Electrochemists Rev. Aug/2026 Presented by BAS Inc.
