ナノリニアNT NT100V

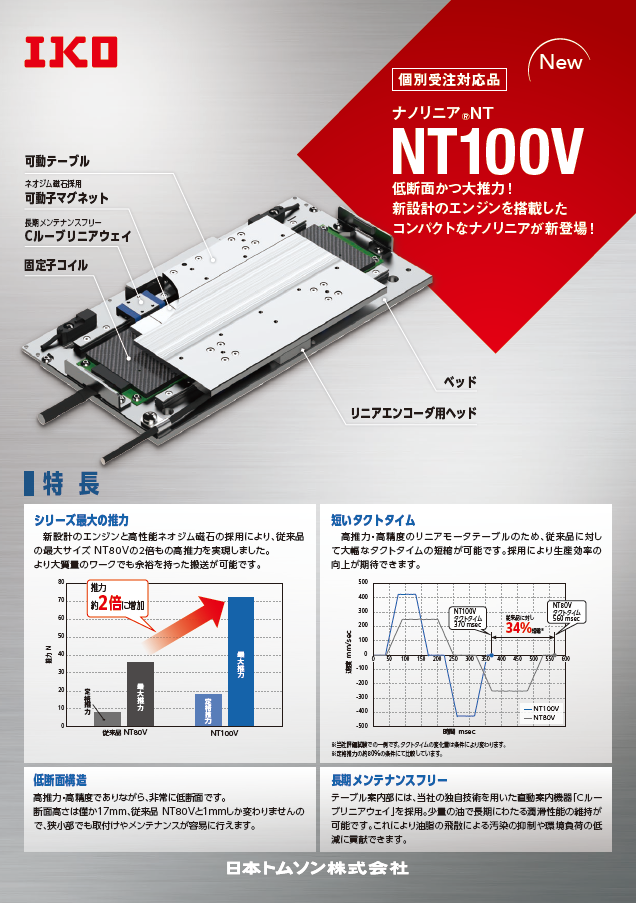

New 個別受注対応品 ナノリニア®NT 可動テーブル NT100V ネオジム磁石採用 可動子マグネット 低断面かつ大推力！ 新設計のエンジンを搭載した 長期メンテナンスフリー Cルーブリニアウェイ コンパクトなナノリニアが新登場！ 固定子コイル ベッド リニアエンコーダ用ヘッド 特 長 シリーズ最大の推力 短いタクトタイム 　新設計のエンジンと高性能ネオジム磁石の採用により、従来品 　高推力・高精度のリニアモータテーブルのため、従来品に対し の最大サイズ NT80Vの2倍もの高推力を実現しました。 て大幅なタクトタイムの短縮が可能です。採用により生産効率の より大質量のワークでも余裕を持った搬送が可能です。 向上が期待できます。 80 推力 500 70 約2倍 400 に増加 NT80V 300 NT100V タクトタイム 60 タクトタイム 従来品に対し 560 msec 200 370 msec 34%短縮※ 50 100 40 最 0 大 0 50 100 150 200 250 300 350 400 450 500 550 600 30 推 -100 力 20 定 最 -200 格 大 10 推 推 定 -300 力 力 格 推 -400 NT100V 力 NT80V 0 -500 従来品 NT80V NT100V 時間 msec ※当社評価試験での一例です。タクトタイムの変化量は条件により変わります。 ※定格推力の約80%の条件にて比較しています。 低断面構造 長期メンテナンスフリー 高推力・高精度でありながら、非常に低断面です。 テーブル案内部には、当社の独自技術を用いた直動案内機器「Cルー 断面高さは僅か17mm、従来品 NT80Vと1mmしか変わりませんの ブリニアウェイ」を採用。少量の油で長期にわたる潤滑性能の維持が で、狭小部でも取付けやメンテナンスが容易に行えます。 可能です。これにより油脂の飛散による汚染の抑制や環境負荷の低 減に貢献できます。 推力 Ｎ 速度 mm/sec

ナノリニア®　NT100V仕様 諸特性 NT100V NEW NT80V (従来品) NT100V65 NT100V120 NT80V120 外観 最大推力 N 72 36 定格推力 N 18 8 最大可搬質量 kg 10 5 有効ストローク長さ mm 65 120 120 分解能 μm 0.1 0.5 0.1 0.5 0.1 0.5 最高速度 mm/s 270 1000 1300 270 1000 1300 270 1000 1300 繰返し位置決め精度 μm ±0.5 可動部質量 kg 0.60 0.47 総質量 kg 1.74 2.04 1.4 本体動作 保証温度 ℃ 0～55 使用周囲 温度・湿度 0～40℃・20～80%RH (結露しないこと) 製品寸法 ■ NT100V65 ■ NT100V120 4.5 211(メカストッパ間) 4.5 271(メカストッパ間) 32.5 140 32.5 17 60 140 60 17 (1/2ストローク長さ) (1/2ストローク長さ) (1/2ストローク長さ) (1/2ストローク長さ) 28.5 41.5 41.5 13.8 28.5 41.5 41.5 13.8 40(原点位置) 6-M3深さ3(1) 6-M3深さ3(1) 2 70(原点位置) 2 8-M3用穴 12-M3用穴 20 45 90 45 27.5 45 45 45 45 45 220 280 注 (1) 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 製作について 本製品は特殊品です。製作は個別対応となりますので、システム構成等の詳細はIKOまでお問い合わせください。 支社 営業所 東 部 支 社：〒108-8586 東京都港区高輪2-19-19 Tel. 03-3448-5931 Fax. 03-3449-4589 つくば営業所： Tel. 029-895-0585 Fax. 029-895-0586 中 部 支 社：〒454-0004 名古屋市中川区西日置2-3-5 Tel. 052-331-7261 Fax. 052-332-3783 長 岡 営 業 所： Tel. 0258-33-0823 Fax. 0258-35-5036 西 部 支 社：〒550-0013 大阪市西区新町3-11-3 Tel. 06-6532-6341 Fax. 06-6543-1797 宇都宮営業所： Tel. 028-651-6633 Fax. 028-651-6744 東 北 支 社：〒982-0031 仙台市太白区泉崎2-22-22 Tel. 022-307-1415 Fax. 022-743-5341 西東京営業所： Tel. 042-584-6051 Fax. 042-584-6052 東関東支社：〒312-0053 茨城県ひたちなか市外野2-31-13 Tel. 029-275-1356 Fax. 029-275-1422 松 本 営 業 所： Tel. 0263-27-1422 Fax. 0263-27-0797 北関東支社：〒360-0018 熊谷市中央1-143 Tel. 048-528-5851 Fax. 048-525-8911 金 沢 営 業 所： Tel. 076-240-1115 Fax. 076-240-0059 南関東支社：〒243-0014 厚木市旭町1-8-6 Tel. 046-228-6011 Fax. 046-228-6068 滋 賀 営 業 所： Tel. 077-567-1655 Fax. 077-567-1701 浜 松 支 社：〒435-0028 浜松市中央区飯田町335 Tel. 053-462-7111 Fax. 053-461-3041 明 石 営 業 所： Tel. 078-275-2058 Fax. 078-913-8555 豊 田 支 社：〒472-0005 知立市新池3-62 Tel. 0566-82-6201 Fax. 0566-82-8181 熊 本 営 業 所： Tel. 096-373-0040 Fax. 096-366-7577 広 島 支 社：〒733-0003 広島市西区三篠町2-4-22 Tel. 082-237-6101 Fax. 082-237-6102 九 州 支 社：〒812-0016 福岡市博多区博多駅南4-19-1 Tel. 092-471-7971 Fax. 092-472-0079 IKOメカトロサイト 海外部門 https://www.me-iko.com/ mecha-tool/index.php 東 京：〒108-8586 東京都港区高輪2-19-19 Tel. 03-3448-5850 Fax. 03-3447-7637 https://www.ikont.co.jp/ ● 製品の外観・仕様などは、改良のため予告なしに変更することがあります。● 本製品を輸出する際は、仕向国及び用途・需要者を確認いただき、客観要件に該当する場合は、輸出許可申請等必要な手続きをお取りください。 ● 本カタログは正確を期して制作しておりますが、誤字・脱字等に起因する損害には責任を負いかねます。● 無断転載、転用を禁止します。 CAT- 2996 Printed in Japan © 2025.05 70 9.5 83 3 100 16 70 9.5 83 3 100 16
