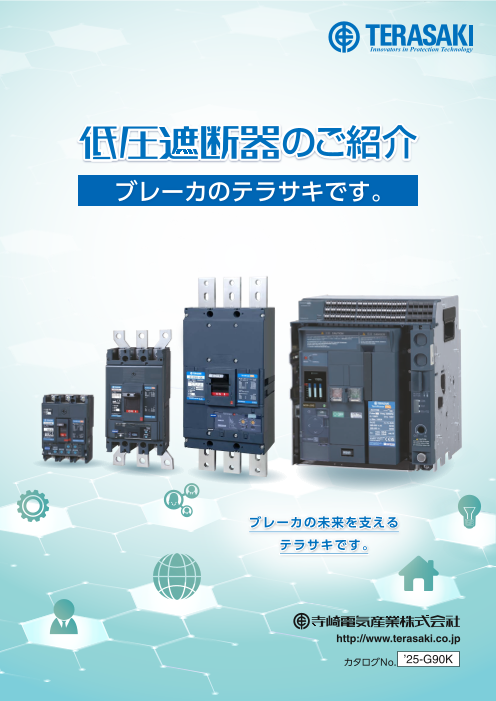

低圧遮断器のご紹介

ブレーカのテラサキです。 ブレーカの未来を支える テラサキです。 http://www.terasaki.co.jp カタログNo. ’25-G90K

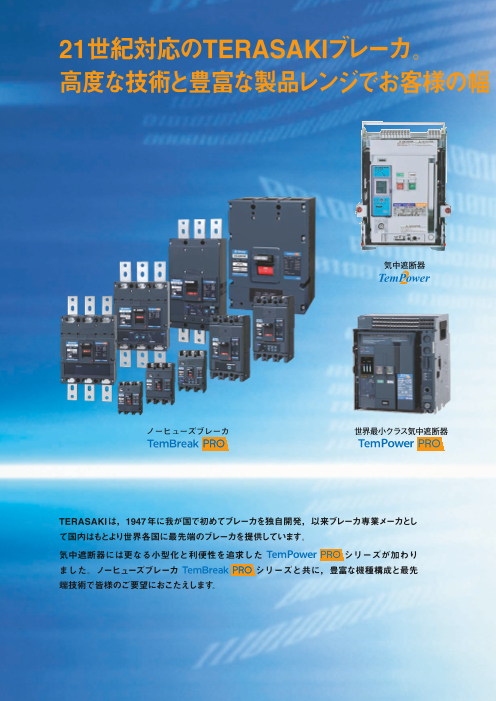

21世紀対応のTERASAKIブレーカ。 高度な技術と豊富な製品レンジでお客様の幅 広いニーズに対応します。 気中遮断器 ノーヒューズブレーカ 世界最小クラス気中遮断器 TERASAKIは，1947年に我が国で初めてブレーカを独自開発，以来ブレーカ専業メーカとし て国内はもとより世界各国に最先端のブレーカを提供しています。 気中遮断器には更なる小型化と利便性を追求した シリーズが加わり ました。ノーヒューズブレーカ シリーズと共に，豊富な機種構成と最先 端技術で皆様のご要望におこたえします。 a

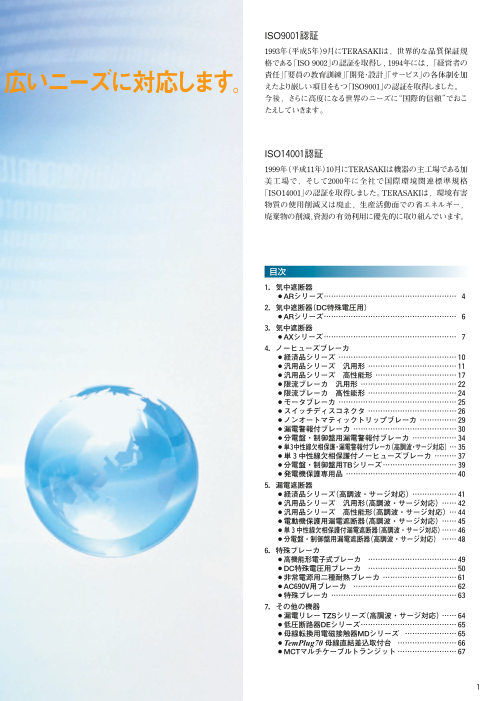

ISO9001認証 21世紀対応のTERASAKIブレーカ。 1993年（平成5年）9月にTERASAKIは，世界的な品質保証規 格である「ISO 9002」の認証を取得し，1994年には，「経営者の 高度な技術と豊富な製品レンジでお客様の幅 広いニーズに対応します。 責任」「要員の教育訓練」「開発・設計」「サービス」の各体制を加 えたより厳しい項目をもつ「ISO9001」の認証を取得しました。 今後，さらに高度になる世界のニーズに“国際的信頼”でおこ たえしていきます。 ISO14001認証 1999年（平成11年）10月にTERASAKIは機器の主工場である加 美工場で，そして2000年に全社で国際環境関連標準規格 「ISO14001」の認証を取得しました。TERASAKIは，環境有害 物質の使用削減又は廃止，生産活動面での省エネルギー， 廃棄物の削減，資源の有効利用に優先的に取り組んでいます。 目次 1．気中遮断器 ¡ARシリーズ ……………………………………………… 4 2．気中遮断器（DC特殊電圧用） ¡ARシリーズ ……………………………………………… 6 3．気中遮断器 ¡AXシリーズ ……………………………………………… 7 4．ノ－ヒューズブレーカ ¡経済品シリーズ ………………………………………… 10 ¡汎用品シリーズ 汎用形 ……………………………… 11 ¡汎用品シリーズ 高性能形 …………………………… 17 ¡限流ブレーカ 汎用形 ………………………………… 22 ¡限流ブレーカ 高性能形 ……………………………… 24 ¡モータブレーカ ………………………………………… 25 ¡スイッチディスコネクタ ……………………………… 26 ¡ノンオートマティックトリップブレーカ …………… 29 ¡漏電警報付ブレーカ …………………………………… 30 ¡分電盤・制御盤用漏電警報付ブレーカ ……………… 34 ¡単３中性線欠相保護・漏電警報付ブレーカ（高調波・サージ対応） … 35 ¡単３中性線欠相保護付ノーヒューズブレーカ ……… 37 ¡分電盤・制御盤用TBシリーズ ………………………… 39 ¡発電機保護専用品 ……………………………………… 40 5．漏電遮断器 ¡経済品シリーズ（高調波・サージ対応） ……………… 41 ¡汎用品シリーズ 汎用形（高調波・サージ対応） …… 42 ¡汎用品シリーズ 高性能形（高調波・サージ対応） … 44 ¡電動機保護用漏電遮断器（高調波・サージ対応） …… 45 ¡単３中性線欠相保護付漏電遮断器（高調波・サージ対応） …… 46 ¡分電盤・制御盤用漏電遮断器（高調波・サージ対応） …… 48 6．特殊ブレーカ ¡高機能形電子式ブレーカ ……………………………… 49 ¡DC特殊電圧用ブレーカ ……………………………… 50 ¡非常電源用二種耐熱ブレーカ ………………………… 61 ¡AC690V用ブレーカ …………………………………… 62 ¡特殊ブレーカ …………………………………………… 63 7．その他の機器 ¡漏電リレー TZSシリーズ（高調波・サージ対応） …… 64 ¡低圧断路器DEシリーズ ………………………………… 65 ¡母線転換用電磁接触器MDシリーズ ………………… 65 ¡TemPlug70 母線直結差込取付台 …………………… 66 ¡MCTマルチケーブルトランジット …………………… 67 1

世界のトップレベル品をお届け 世界の主要機関から認定されています。 できる TERASAKI です。 気中遮断器 ノーヒューズブレーカ TERASAKIは早くから国際化を指向して ASTA/ 英国 DEKRA/ 独国 ASTA CERTIFICATION SERVICES DEKRA CERTIFICATION います。その現れが，世界の主要機関か LR/ 英国 Lloyd’s Register of Shipping CCC/ 中国 らの認定数であり，その実績は世界のト BV/ フランス 電気用品安全法 / 日本 ップです。この努力は将来にも続き発展し Bureau Veritas GL/ 独国 LR/ 英国 行きます。 Germanischer Lloyd Lloyd's Register of Shipping AB/ 米国 BV/ フランス American Bureau of Shipping Bureau Veritas NK/ 日本 GL/ 独国 Nippon Kaiji Kyokai Germanischer Lloyd AB/ 米国 American Bureau of Shipping NK/ 日本 Nippon Kaiji Kyokai 世界の有名な規格に準拠しています。 気中遮断器 ノーヒューズブレーカ IEC 60947-2 IEC 60947-2 International Electrotechnical Commission International Electrotechnical Commission EN 60947-2/ ヨーロッパ EN 60947-2/ ヨーロッパ European Standard European Standard CCC認証 DEKRA認証 VDE 0660 Part 101/ 独国 VDE 0660 Part 101/ 独国 Verband Deutscher Elektrotechniker Verband Deutscher Elektrotechniker NEMA PUB NO.SG3/ 米国 JIS C8201-2-1/ 日本 National Electrical Manufacturers Association Japanese industrial Standard ANSI C37.13 / 米国 GB/T 14048.2/ 中国 American National Standard institute JIS C8201-2-1/ 日本 Japanese industrial Standard JEC-160/ 日本 Japanese Electrical Committee ●大電流試験所 q短絡試験用交流発電機（No.1） !0 w短絡試験用交流発電機（No.2） e電圧切換装置 r保護用遮断器 t投入開閉器 yリアクトル抵抗群 u短絡試験用逓降三相変圧器 i900Ｖ直流短絡試験装置 o oピット u !0衝撃試験電圧発生装置 y !1制御観測室 短絡発電機 No.1 !2短絡試験解析装置 t !2 i r e !1 q ●２台並行運転時の短絡容量（ＭＶＡ） 短絡発生後サイクル 短絡容量（ＭＶＡ） 1 1060sym 1/2 950sym w 1 860sym 3 710sym 短絡発電機 No.2 ロット試験 信頼性試験 ●構造試験●操作試験 ●振動試験●開閉寿命 ●引外し試験●過負荷 試験●防さび試験●機 開閉試験●温度試験● 械的強度試験●耐熱試 無負荷開閉試験●実負 験●耐ガス試験●エー 荷開閉試験●絶縁抵抗 ジング試験●衝撃試験 試験●耐電圧試験●遮 断試験●コード保護試 験●短絡投入試験●短 時間電流試験 2

おもな製品の 外　観 気中遮断器 気中遮断器 スマートブレーカ 母線直結差込取付台 直流用ブレーカ ノーヒューズブレーカ （発電機保護専用ブレーカ） 漏電リレー 漏電遮断器 単3中性線欠相保護付ブレーカ 単3中性線欠相保護・ 漏電警報付ブレーカ 3

1 ARシリーズ シリーズ 汎用形 汎用形 高性能形 汎用形 高性能形 高性能形 汎用形 高性能形 フレームサイズ（A） 800 1250 1250 1600 1600 1600 2000 2000 形式 AR208S AR212S AR212H AR216S AR216H AR316H AR220S AR220H 遮断器の JIS⑫, IEC⑬, EN⑭, AS/NZS⑮ 800 1250 1250 1600 1600 1600 2000 2000 最大適用定格電流〔I n 〕（A）JEC 800 1100 ⑪ 1250 ⑪ 1460 ⑪ 1500 ⑪ 1600 1740 ⑪ 1740 ⑪ ① ② NEMA, ANSI 800 1250 1250 1540 1600 1600 2000 2000 船舶用 800 1250 1250 1600 1600 1600 2000 2000 中性極の定格電流（A） 800 1250 1250 1600 1600 1600 2000 2000 極数 ③ ④ 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 過電流引外し装置の定格1次電流〔ICT〕（A） 200 400 200 400 1600 200 400 2000 ・一般保護用 400 800 400 800 400 800 800 1000 800 1000 800 1000 1250 1000 1250 1250 1250 1250 1600 1600 1600 2000 過電流引外し装置の定格1次電流（A） 100ÖInÖ200 200ÖInÖ400 100ÖInÖ200 200ÖInÖ400 800ÖInÖ1600 100ÖInÖ200 200ÖInÖ400 1000ÖInÖ2000 ・発電機保護用 200ÉInÖ400 400ÉInÖ800 200ÉInÖ400 400ÉInÖ800 200ÉInÖ400 400ÉInÖ800 〔In〕は発電機の定格電流です。 400ÉInÖ800 500ÉInÖ1000 400ÉInÖ800 500ÉInÖ1000 400ÉInÖ800 500ÉInÖ1000 630ÉInÖ1250 500ÉInÖ1000 630ÉInÖ1250 630ÉInÖ1250 630ÉInÖ1250 630ÉInÖ1250 800ÉInÖ1600 800ÉInÖ1600 800ÉInÖ1600 1000ÉInÖ2000 定格絶縁電圧〔Ui〕 （V. 50/60Hz） 1000 1000 1000 1000 1000 1000 1000 1000 定格使用電圧〔Ue〕（V. 50/60Hz） 690 690 690 690 690 690 690 690 定格遮断容量〔kA sym rms〕/定格投入容量〔kA peak〕（注） JIS⑫, IEC, EN, AS AC 690V ⑤ 50/105 50/105 55/121 50/105 55/121 85/187 50/105 55/121 〔Ics＝ Icu〕 440V 65/143 y 65/143 y 80/176 65/143 y 80/176 100/220 65/143 y 80/176 NEMA AC 635V 42/96.6 42/96.6 42/96.6 42/96.6 42/96.6 50/115 42/96.6 42/96.6 ANSI 508V 50/115 50/115 55/127 50/115 55/127 80/184 50/115 55/127 254V 65/149.5 65/149.5 80/184 65/149.5 80/184 100/230 65/149.5 80/184 JEC AC 550V 50/105 50/105 55/121 50/105 55/121 85/196 50/105 55/121 460V 65/143 65/143 80/176 65/143 80/176 100/230 65/143 80/176 220V 65/143 65/143 80/176 65/143 80/176 100/230 65/143 80/176 JIS, IEC ⑦⑧ DC 250V 40/40 40/40 40/40 40/40 40/40 40/40 40/40 40/40 NK ⑨ AC 690V 50/115 50/115 55/128 50/115 55/128 85/201 50/115 55/128 450V 65/153 y 65/153 y 80/186 65/153 y 80/186 100/233 65/153 y 80/186 LR, AB, ⑨ AC 690V 50/115 50/115 55/128 50/115 55/128 85/201 50/115 55/128 GL, BV 450V 65/153 y 65/153 y 80/186 65/153 y 80/186 100/233 65/153 y 80/186 逆接続 ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ 定格インパルス耐電圧〔Uimp〕（kV） （主回路） 12 12 12 12 12 12 12 12 定格短時間耐電流〔Icw〕〔kA rms.〕 1秒 65 65 80 65 80 100 65 80 3秒 50 50 55 50 55 75 50 55 定格ラッチング電流（kA） 65 65 65 65 65 85 65 65 最大全遮断時間（秒） 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 投入操作時間 スプリングチャージング時間（秒） max. 10 10 10 10 10 10 10 10 投入時間（秒） max. 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 開閉耐久回数 機械的 保守有 30000 30000 30000 30000 30000 25000 25000 30000 保守無 15000 15000 15000 15000 15000 12000 12000 15000 電気的 保守無 AC460V 12000 12000 12000 12000 12000 10000 10000 12000 AC690V 10000 10000 10000 10000 10000 7000 7000 10000 質量（kg）引出形の例 73 86 73 86 79 94 76 90 79 94 105 125 79 94 79 94 外形寸法（mm） 固定形 a 360 445 360 445 360 445 360 445 360 445 466 586 360 445 360 445 b b 460 460 460 460 460 460 460 460 c 290 290 290 290 290 290 290 290 a c d d 75 75 75 75 75 75 75 75 引出形 a 354 439 354 439 354 439 354 439 354 439 460 580 354 439 354 439 ⑩ b b 460 460 460 460 460 460 460 460 c 345 345 345 345 345 345 345 345 a c d d 40 40 40 40 40 40 40 40 ①：オープンエアー（周温40℃）での値です。（船舶用は周温45℃での値です。） ⑪：定格電流は実力値を示し，規格標準値とは異なります。 ②：AR208S～216Sは引出形水平端子，その他の機種は引出形垂直端子の場合です。 ⑫：JIS C 8201-2-1 Ann.1 Ann.2に基づきます。 ③：２極は３極形の両端極をご使用ください。 ⑬：IEC60947-2に基づきます。 ④：Ｎ相保護機能無しの場合，４極形遮断器は配電系統ＩＴシステムに適用できません。 ⑭：EN60947-2に基づきます。 ⑤：配電系統ITシステムへのAC690V適用に関してはご照会ください。 ⑮：AS/NZS IEC60947-2に基づきます。 機種により適用できない場合があります。 ⑯：瞬時引外し付の場合です。MCR付の場合は100/220kAになります。 ⑥：AC500Vの値です。 ⑰：標準適用です。 ⑦：AGR形過電流引外し装置は直流用にご使用できません。別途，直流用保護継電器をご準備ください。 過電流引外し装置の逆電力引外し機能付（AGR-22BとAGR-31B ⑧：DC250Vを超える電圧は特殊仕様になります。（引出形のみ適用可能です。） のオプション）の場合には正接続または逆接続をご指定ください。 詳細はカタログI73K（直流用気中遮断器・ノーヒューズブレーカ）をご参照ください。 ※：お問い合わせください。 ⑨：３極形でINST又はMCR付の遮断器に適用します。 （注）：瞬時引外し無しMCR無しの場合，定格遮断容量は ⑩：垂直又は水平端子の場合です。 4 4 定格ラッチング電流値まで低下します。

1 ARシリーズ 高性能形 高性能形 汎用形 高性能形 汎用形 高性能形 汎用形 汎用形 高性能形 汎用形 汎用形 高性能形 2000 2000 2500 2500 3200 3200 4000 4000 4000 5000 6300 6300 AR320H AR420H AR325S AR325H AR332S AR332H AR440SB AR440S AR440H AR650S AR663S AR663H 2000 2000 2500 2500 3200 3200 4000 4000 4000 5000 6300 6300 2000 2000 2370 ⑪ 2370 ⑪ 2610 ⑪ 2610 ⑪ 2870 ⑪ 3230 ⑪ 3230 ⑪ 4300 ⑪ 5000 5000 2000 2000 2500 2500 3200 3200 3310 3700 3700 4700 5680 5680 2000 2000 2500 2500 3200 3200 4000 4000 4000 5000 6300 6300 2000 2000 2500 2500 3200 3200 4000 4000 4000 5000 6300 6300 3 4 3 3 4 3 4 3 4 3 4 3 4 3 4 3 3 4 3 4 3 4 2000 800 2500 2500 3200 3200 4000 4000 4000 5000 6300 5000 2000 6300 1000ÖInÖ2000 400ÖInÖ800 1250ÖInÖ2500 1250ÖInÖ2500 1600ÖInÖ3200 1600ÖInÖ3200 2000ÖInÖ4000 2000ÖInÖ4000 2000ÖInÖ4000 2500ÖInÖ5000 3150ÖInÖ6300 2500ÖInÖ5000 1000ÖInÖ2000 3150ÖInÖ6300 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 690 690 690 690 690 690 690 690 690 690 690 690 85/187 75/165 65/143 85/187 65/143 85/187 85/187 75/165 75/165 85/187 85/187 85/187 100/220 120/264 !6 85/187 y 100/220 85/187 y 100/220 100/220 100/220 120/264 !6 120/264 120/264 135/297 50/115 65/149.5 50/115 50/115 50/115 50/115 50/115 65/149.5 65/149.5 65/149.5 65/149.5 65/149.5 80/184 75/172.5 65/149.5 80/184 65/149.5 80/184 80/184 75/172.5 75/172.5 80/184 80/184 80/184 100/230 120/276 85/195.5 100/230 85/195.5 100/230 100/230 100/230 120/276 100/230 100/230 100/230 85/196 85/187 65/143 85/196 65/143 85/196 85/195.5 75/165 85/187 100/230 100/230 ※ 100/230 100/230 85/195.5 100/230 85/195.5 100/230 100/230 100/230 100/230 120/300 120/300 ※ 100/230 100/230 85/195.5 100/230 85/195.5 100/230 100/230 100/230 100/230 120/300 120/300 ※ 40/40 40/40 40/40 40/40 40/40 40/40 40/40 40/40 40/40 40/40 40/40 40/40 85/201 75/179 65/153 85/201 65/153 85/201 — 75/179 75/179 85/201 85/201 85/201 100/233 120/287 85/201 y 100/233 85/201 y 100/233 — 100/245 120/287 120/287 120/287 138/322 85/201 75/179 65/153 85/201 65/153 85/201 85/198 75/179 75/179 85/201 85/201 85/201 100/233 120/287 85/201 y 100/233 85/201 y 100/233 100/233 100/245 120/287 120/287 120/287 138/322 ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ ⑰ 12 12 12 12 12 12 12 12 12 12 12 12 100 100 85 100 85 100 100 100 100 120 120 135 75 85 65 75 65 75 75 85 85 85 85 85 85 100 85 85 85 85 85 100 100 120 120 120 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.05 0.05 0.05 10 10 10 10 10 10 10 10 10 10 10 10 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.1 0.1 0.1 25000 15000 20000 20000 20000 20000 15000 15000 15000 10000 10000 10000 12000 8000 10000 10000 10000 10000 8000 8000 8000 5000 5000 5000 10000 3000 7000 7000 7000 7000 3000 3000 3000 1000 1000 1000 7000 2500 5000 5000 5000 5000 2500 2500 2500 500 500 500 105 125 147 105 125 105 125 105 125 105 125 126 158 139 176 147 200 260 220 285 220 285 466 586 — 466 586 466 586 466 586 466 586 — — — — — — — — — — — 460 — 460 460 460 460 — — — — — — 290 — 290 290 290 290 — — — — — — 75 — 75 75 75 75 — — — — — — 460 580 631 460 580 460 580 460 580 460 580 460 580 631 801 631 799 1034 799 1034 799 1034 460 460 460 460 460 460 460 460 460 460 460 460 345 375 345 345 345 345 345 375 375 380 380 380 40 53 40 40 40 40 140 53 53 60 60 60 5 5

2 （直流用 DC350V-800V） ARシリーズ フレーム A 800 1250 1600 2000 2500 2500 3200 4000 形式（本体） AR208S AR212S AR216S AR220S AR325S AR325-NDH AR332S AR440S 遮断器の最大適用定格電流〔In〕 A 800 1250 1600 2000 2500 2500 3200 4000 極数 3 3 3 3 3 4 3 3 定格絶縁電圧〔Ui〕 V 1000 1000 1000 1000 1000 1000 1000 1000 定格使用電圧〔Ue〕 V DC 600 600 600 600 600 800 600 600 定格インパルス耐電圧 〔 Uimp〕 kV 12 12 12 12 12 12 12 12 ■定格遮断容量 kA ／ 定格投入容量 kA JIS C 8201-2-1 Ann.1 Ann.2 DC 800V ̶ ̶ ̶ ̶ ̶ 30/30 ̶ ̶ IEC 60947-2 600V 40/40 40/40 40/40 40/40 40/40 ̶ 40/40 40/40 Icu/Ics ①② 500V 40/40 40/40 40/40 40/40 40/40 ̶ 40/40 40/40 350V 40/40 40/40 40/40 40/40 40/40 ̶ 40/40 40/40 定格短時間耐電流〔Icw〕 kA 1秒 40 40 40 40 40 30 40 40 定格ラッチング電流 kA 65 65 65 65 85 85 85 100 最大全遮断時間 （秒） 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04 ■投入操作時間 スプリングチャージング時間 （秒）max. 10 10 10 10 10 10 10 10 投入時間 （秒）max. 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 ■開閉耐久回数 機械的 保守有 30000 30000 30000 25000 20000 20000 20000 15000 保守無 15000 15000 15000 12000 10000 10000 10000 8000 電気的 保守無 DC 600V 1000 1000 1000 1000 500 500 500 500 ■外形寸法 mm 引出形 a 354 354 354 354 460 580 460 631 b b 460 460 460 460 460 460 460 460 c 345 345 345 345 345 345 345 375 a c d d 40 40 40 40 40 40 40 53 質量 （ 標準接続方式形） kg 76 76 76 79 105 125 105 139 逆接続 可 可 可 可 可 可 可 可 注　̶：適用できません。　 ①：AGR形過電流引外し装置は直流用にご使用できません。別途，直流用保護継電器をご準備いただき，電圧引外し装置に接続してください。 ②：回路の時定数は定格電流開閉は 2.0ms 以下，短絡電流遮断は 15ms 以下でご使用ください。 備考(1)電圧引外し装置は，瞬時定格になります。連続定格電圧引外し装置は適用できません。定格電圧はAC110VまたはDC100Vのみです。 (2)不足電圧引外し装置は適用できません。 (3)テストジャンパーは適用できません。 (4)直流用気中遮断器は特殊仕様となります。その他仕様の詳細についてはご照会ください。 6

3 AXシリーズ シリーズ 汎用形 汎用形 汎用形 汎用形 汎用形 汎用形 フレームサイズ（A） 630 800 1000 1250 1600 2000 形式（本体） AX106S AX108S AX110S AX112S AX116S AX120S 遮断器の最大適用定格電流〔In〕（A） JIS④, IEC⑤, EN⑥, AS/NZS⑦ 630 800 1000 1250 1600 2000 ①② 船舶用 630 800 1000 1250 1600 ̶ 中性極の定格電流（A） 630 800 1000 1250 1600 2000 極数　　　　　　　　　　　 ③ 3 4 3 4 3 4 3 4 3 4 3 4 過電流引外し装置の定格1次電流〔In〕（A） 400 800 1000 1250 1600 2000 ・LI, LSI, LSIG, LSI+, LSIG+仕様　⑩ 630 過電流引外し装置の定格1次電流〔Igen〕（A） 240≦Igen≦400 480≦Igen≦800 600≦Igen≦1000 750≦Igen≦1250 960≦Igen≦1600 ̶ ・LSIR仕様　⑩ 400＜Igen≦630 〔Igen〕は発電機の定格電流です。 定格絶縁電圧〔Ui〕（V. 50/60Hz） 1000 1000 1000 1000 1000 1000 定格使用電圧〔Ue〕（V. 50/60Hz） 690 690 690 690 690 690 ■定格遮断容量［kA sym rms］/定格投入容量［kA peak］ JIS④, IEC, EN, AS AC 690V　⑧ 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 〔Icu〕（kA） 500V　⑧ 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 440V 50/105 50/105 50/105 50/105 50/105 50/105 415V 50/105 50/105 50/105 50/105 50/105 50/105 NK AC 690V　 42/91.3 42/91.3 42/91.3 42/91.3 42/91.3 ̶ 450V　 50/112 50/112 50/112 50/112 50/112 ̶ LR, AB, BV AC 690V　 42/91.3 42/91.3 42/91.3 42/91.3 42/91.3 ̶ 450V　 50/112 50/112 50/112 50/112 50/112 ̶ JIS④, IEC, EN, AS AC 690V　⑧ 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 〔Ics〕（kA） 500V　⑧ 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 440V 50/105 50/105 50/105 50/105 50/105 50/105 415V 50/105 50/105 50/105 50/105 50/105 50/105 NK AC 690V　 42/91.3 42/91.3 42/91.3 42/91.3 42/91.3 ̶ 450V　 50/112 50/112 50/112 50/112 50/112 ̶ LR, AB, BV AC 690V　 42/91.3 42/91.3 42/91.3 42/91.3 42/91.3 ̶ 450V　 50/112 50/112 50/112 50/112 50/112 ̶ 逆接続 可 可 可 可 可 可 定格インパルス耐電圧〔Uimp〕（kV）（主回路） 12 12 12 12 12 12 定格短時間耐電流〔ICW〕〔kA rms.〕 1秒 50 50 50 50 50 50 3秒 24 24 24 24 24 24 定格ラッチング電流（kA） 36 36 36 36 36 36 最大全遮断時間（秒） 0.08 0.08 0.08 0.08 0.08 0.08 ■投入操作時間 スプリングチャージング時間（秒）max. 8 8 8 8 8 8 投入時間（秒）max. 0.08 0.08 0.08 0.08 0.08 0.08 ■開閉耐久回数 ⑨ 機械的 15000 15000 15000 15000 15000 15000 電気的 AC440V 8000 8000 8000 8000 8000 4000 AC690V 8000 8000 8000 8000 8000 4000 質量（kg）引出形の例　 37 45 37 45 37 45 37 45 37 45 18 ⑪ 22 ⑪ ■外形寸法（mm）（水平端子・垂直端子の場合） 固定形 a 276 346 276 346 276 346 276 346 276 346 276 346 b b 312.5 312.5 312.5 312.5 312.5 312.5 c 197.5 197.5 197.5 197.5 197.5 197.5 a c d d 42.5 42.5 42.5 42.5 42.5 81.5 引出形 a 288 358 288 358 288 358 288 358 288 358 ̶ b b 322 322 322 322 322 ̶ c 291 291 291 291 291 ̶ a c d d 49 49 49 49 49 ̶ ①： オープンエアー（周囲温度40℃）での値です。 ⑧：配電系統ITシステムへの適用に関してはご照会ください。 （船舶用は周囲温度45℃の値です。） ⑨： 開閉耐久試験に基づく期待寿命です。実使用における寿命または耐久性は使用環 ②：垂直端子の場合です。 境，条件によって異なります。 ③： N相保護機能無しの場合，4極形遮断器は配電系統ITシステムに ⑩：OCRの仕様については22頁～46頁をご参照ください。 適用できません。 ⑪：AX120S，AX120Hは固定形仕様のみです。 ④：JIS C 8201-2-1 Ann.1 Ann.2に基づきます。 ⑤：IEC 60947-2に基づきます。 ⑥：EN 60947-2に基づきます。 ⑦：AS/NZS IEC 60947-2に基づきます。 7

3 AXシリーズ シリーズ 高性能形 高性能形 高性能形 高性能形 高性能形 高性能形 フレームサイズ（A） 630 800 1000 1250 1600 2000 形式（本体） AX106H AX108H AX110H AX112H AX116H AX120H 遮断器の最大適用定格電流〔In〕（A） JIS④, IEC⑤, EN⑥, AS/NZS⑦ 630 800 1000 1250 1600 2000 ①② 船舶用 630 800 1000 1250 1600 ̶ 中性極の定格電流（A） 630 800 1000 1250 1600 2000 極数　　　　　　　　　　　 ③ 3 4 3 4 3 4 3 4 3 4 3 4 過電流引外し装置の定格1次電流〔In〕（A） 400 800 1000 1250 1600 2000 ・LI, LSI, LSIG, LSI+, LSIG+仕様　⑩ 630 過電流引外し装置の定格1次電流〔Igen〕（A） 240≦Igen≦400 480≦Igen≦800 600≦Igen≦1000 750≦Igen≦1250 960≦Igen≦1600 ̶ ・LSIR仕様　⑩ 400＜Igen≦630 〔Igen〕は発電機の定格電流です。 定格絶縁電圧〔Ui〕（V. 50/60Hz） 1000 1000 1000 1000 1000 1000 定格使用電圧〔Ue〕（V. 50/60Hz） 690 690 690 690 690 690 ■定格遮断容量［kA sym rms］/定格投入容量［kA peak］ JIS④, IEC, EN, AS AC 690V　⑧ 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 〔Icu〕（kA） 500V　⑧ 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 440V 66/145.2 66/145.2 66/145.2 66/145.2 66/145.2 66/145.2 415V 66/145.2 66/145.2 66/145.2 66/145.2 66/145.2 66/145.2 NK AC 690V　 42/91.3 42/91.3 42/91.3 42/91.3 42/91.3 ̶ 450V　 66/160 66/160 66/160 66/160 66/160 ̶ LR, AB, BV AC 690V　 42/91.3 42/91.3 42/91.3 42/91.3 42/91.3 ̶ 450V　 66/160 66/160 66/160 66/160 66/160 ̶ JIS④, IEC, EN, AS AC 690V　⑧ 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 〔Ics〕（kA） 500V　⑧ 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 42/88.2 440V 55/121 55/121 55/121 55/121 55/121 55/121 415V 55/121 55/121 55/121 55/121 55/121 55/121 NK AC 690V　 42/91.3 42/91.3 42/91.3 42/91.3 42/91.3 ̶ 450V　 55/120 55/120 55/120 55/120 55/120 ̶ LR, AB, BV AC 690V　 42/91.3 42/91.3 42/91.3 42/91.3 42/91.3 ̶ 450V　 55/120 55/120 55/120 55/120 55/120 ̶ 逆接続 可 可 可 可 可 可 定格インパルス耐電圧〔Uimp〕（kV）（主回路） 12 12 12 12 12 12 定格短時間耐電流〔ICW〕〔kA rms.〕 1秒 55 55 55 55 55 55 3秒 30 30 30 30 30 30 定格ラッチング電流（kA） 36 36 36 36 36 36 最大全遮断時間（秒） 0.08 0.08 0.08 0.08 0.08 0.08 ■投入操作時間 スプリングチャージング時間（秒）max. 8 8 8 8 8 8 投入時間（秒）max. 0.08 0.08 0.08 0.08 0.08 0.08 ■開閉耐久回数 ⑨ 機械的 15000 15000 15000 15000 15000 15000 電気的 AC440V 8000 8000 8000 8000 8000 4000 AC690V 8000 8000 8000 8000 8000 4000 質量（kg）引出形の例　 37 45 37 45 37 45 37 45 37 45 18 ⑪ 22 ⑪ ■外形寸法（mm）（水平端子・垂直端子の場合） 固定形 a 276 346 276 346 276 346 276 346 276 346 276 346 b b 312.5 312.5 312.5 312.5 312.5 312.5 c 197.5 197.5 197.5 197.5 197.5 197.5 a c d d 42.5 42.5 42.5 42.5 42.5 81.5 引出形 a 288 358 288 358 288 358 288 358 288 358 ̶ b b 322 322 322 322 322 ̶ c 291 291 291 291 291 ̶ a c d d 49 49 49 49 49 ̶ ①： オープンエアー（周囲温度40℃）での値です。 ⑧：配電系統ITシステムへの適用に関してはご照会ください。 （船舶用は周囲温度45℃の値です。） ⑨： 開閉耐久試験に基づく期待寿命です。実使用における寿命または耐久性は使用環 ②：垂直端子の場合です。 境，条件によって異なります。 ③： N相保護機能無しの場合，4極形遮断器は配電系統ITシステムに ⑩：OCRの仕様については22頁～46頁をご参照ください。 適用できません。 ⑪：AX120S，AX120Hは固定形仕様のみです。 ④：JIS C 8201-2-1 Ann.1 Ann.2に基づきます。 ⑤：IEC 60947-2に基づきます。 ⑥：EN 60947-2に基づきます。 ⑦：AS/NZS IEC 60947-2に基づきます。 8

3 AXシリーズ スイッチディスコネクタ フレームサイズ（A） 630 800 1000 1250 1600 形式（本体） AX106D AX108D AX110D AX112D AX116D 遮断器の最大適用定格電流〔Ie〕（A） JIS③, IEC④, EN⑤, 630 800 1000 1250 1600 ①② AS/NZS⑥ 中性極の定格電流（A） 630 800 1000 1250 1600 極数 3 4 3 4 3 4 3 4 3 4 定格絶縁電圧〔Ui〕（V. 50/60Hz） 1000 1000 1000 1000 1000 定格使用電圧〔Ue〕（V. 50/60Hz） 690 690 690 690 690 440 440 440 440 440 使用負荷種別 JIS C 8201-3 IEC60947-3 AC-23 AC-23 AC-23 AC-23 AC-23 定格インパルス耐電圧 [Uimp（] kV）（主回路） 12 12 12 12 12 定格投入容量 [Icm〔] kA peak〕 AC 690V 88 88 88 88 88 440V 121 121 121 121 121 定格短時間耐電流〔ICW〕（kA rms.） AC 690V 1秒 42 42 42 42 42 440V 1秒 55 55 55 55 55 逆接続 可 可 可 可 可 ■投入操作時間 スプリングチャージング時間（秒）max. 8 8 8 8 8 投入時間（秒）max. 0.08 0.08 0.08 0.08 0.08 ■開閉耐久回数 ⑦ 機械的 15000 15000 15000 15000 15000 電気的 AC 440V 8000 8000 8000 8000 8000 AC 690V 8000 8000 8000 8000 8000 質量（kg）引出形の例 37 45 37 45 37 45 37 45 37 45 ■外形寸法（mm）（水平端子・垂直端子の場合） 固定形 a 276 346 276 346 276 346 276 346 276 346 b b 312.5 312.5 312.5 312.5 312.5 c 197.5 197.5 197.5 197.5 197.5 a c d d 42.5 42.5 42.5 42.5 42.5 引出形 a 288 358 288 358 288 358 288 358 288 358 b b 322 322 322 322 322 c 291 291 291 291 291 a c d d 49 49 49 49 49 ①：オープンエアー（周囲温度40℃）での値です。（船舶用は周囲温度45℃の値です。） ②：垂直端子の場合です。 ③：JIS C 8201-3に基づきます。 ④：IEC60947-3に基づきます。 ⑤：EN60947-3に基づきます。 ⑥：AS/ZNS IEC60947-3に基づきます。 ⑦：開閉耐久試験に基づく期待寿命です。実使用における寿命または耐久性は使用環境，条件によって異なります。 9

4 経済品シリーズ フレーム A 30 50 60 100 225 250 400 形式（本体） E30-NF E50-NF E60-NF E100-NF E250-SF E400-NF 極数 2 3 2 3 2 3 2 3 2＊ 3 2＊ 3 3 ■定格 定格電流 A 3 5 60 50 125 250 250 基準周囲温度　一般用40℃ 5 10 （40℃のみ） 60 150 300 　　　　　　　船舶用45℃ 10 15 75 175 350 15 20 100 200 400 20 30 （40℃のみ） 225 ＊：2極形は3極ブレーカの両端極を使用します。 30 40 （40℃のみ） 50 （40℃のみ） 定格絶縁電圧〔Ui〕 V 500 690 690 690 690 690 690 定格インパルス耐電圧〔Uimp〕 kV 6 6 6 6 8 8 8 定格短時間耐電流〔 Icw〕 kA − − − − − − − 選択度種別 A A A A A A A ■定格遮断容量 kA JIS C 8201-2-1 Ann.1 Ann.2 AC 690V — — — — − − − IEC 60947-2 500V — 1.5/1 1.5/1 7.5/4 10/7.5 10/7.5 15/15 Icu/Ics(sym) 440V 1.5/1 2.5/2 2.5/2 10/5 15/12 15/12 22/22 415V 1.5/1 2.5/2 2.5/2 10/5 25/19 25/19 25/25 380V 1.5/1 2.5/2 2.5/2 10/5 25/19 25/19 25/25 240V 2.5/2 ^9 5/3 ^9 5/3 ^9 25/13 ^9 35/27 35/27 35/35 ① DC 250V — 2.5/2 @7 2.5/2 @7 5/3 @7 15/12 *9 15/12 *9 25/19 125V — 2.5/2 @7 2.5/2 @7 5/3 @7 25/19 *9 25/19 *9 40/30 NK AC 690V — — — — − − − Icu/Ics(sym) 450V — — — — 15/12 15/12 − 240V — — — — 35/27 35/27 − ① DC 250V — — — — − − − ■外形寸法 mm a d a 50 75 50 75 50 75 50 75 105 105 105 105 140 c b 100 100 100 100 165 165 260 b c 60 60 60 60 68 68 103 d 84 84 84 84 95 95 145 質量（標準接続方式形） kg 0.4 0.5 0.4 0.5 0.4 0.5 0.4 0.5 1.5 1.5 1.5 1.5 4.2 ■取付・接続方式 表面形（FC） 圧着端子・バー接続用 ◉ $5 ◉ $5 ◉ ' ④ ◉ ◉ ◉ 端子バー付 ○ %3 ○ %3 ○ %3 ○ %3 ○ %3 ○ %3 ○ 裏面形（RC） 板スタッド付 ○ ○ ○ ○ ○ ○ ○ 差込形（PM） 配電盤用 高機能形（PMB） — — — — − − − （プラグイン） 汎用形（PMC） — — — — ○ ○ − 分電盤用（ PMD） — — — — − − − 埋込形（FP） 板スタッド付 ○ ○ ○ ○ ○ ○ ○ スタッド無し ▲ ▲ ▲ ▲ − − − 引出形（DR） − − − − − − − TemPlug70（PG） − − − − − ○ − ○ ○ DINレール取付 ' ' ' ' − − − クリップインシャーシ取付 ◉ ◉ ◉ — − − − ■付属品（オプション） 略号 内 補助スイッチ ＡＸ ● ● ● ● ● ● ● 部 警報スイッチ ＡＬ ● ● ● ● ● ● ● 付 電圧引外し ＳＨ ● ● ● ● ● ● ● 属 不足電圧引外し ＵＶ ● ^8 ● ^8 ● ^8 ● ^8 ● ● ● 電動操作 ＭＣ — — — — ● ● ● 外部操作 ブレーカマウント式 ＨＢ △ △ △ △ ● ● ● ハンドル パネルマウント式（奥行可調整） ＨＰ △ △ △ △ ● ● ● 補助ハンドル ＨＡ — — — — − − ● 外 機械的 スライド式 ＭＳ ● ⑤ ● ⑤ ● ⑤ ● ● ● ● インターロック 裏面式 ＭＢ — — — — − − − 部 リンク式 ＭＬ — — — — ● ● ● 付 ワイヤー式 ＭＷ — — — — ● ● ● ハンドルホルダ ＨＨ — — — — ● ● 属 ● ハンドルロック ＨＬ ● ● ● ● ● ● 端子カバー 表面形用 ＣＦ ● ● ● ● ● ● ● 裏面形・差込形用 ＣＲ ● ② ● ② ● ② ● ② ● ● ● リード線端子台 ＴＦ ● ● ● ● ● ● ● ドアフランジ ＤＦ — — — — ● ● ● 電気用品安全法 適合 適合 適合 適合 対象外 対象外 対象外 CEマーキング 有 有 有 有 有 有 有 過電流引外し方式 完全電磁 完全電磁 完全電磁 完全電磁 熱動−電磁 熱動−電磁 熱動−電磁 ブレーカカバー色 ライトグレー ライトグレー ライトグレー ライトグレー グレーブルー グレーブルー グレーブルー トリップボタン（色） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 断路機能 有 有 有 有 有 有 有 逆接続 可 &2 可 可 可 可 可 可 注　◉：標準の取付・接続方式です。ご指定のない場合は，この方式で納入します。 ○：標準の取付・接続方式です。ご注文の際，ご指定ください。 ▲：準標準の取付・接続方式です。　△：受注仕様品です。詳細はご照会ください。　●：適用できます。　―：適用できません。 ①：直流は特殊仕様になります。ご注文の際，直流用とご指定ください。　②：標準装備されます。　④：50Ａ以下はＭ5の線押え端子となります。　 ⑤：クリップインシャーシ取付には適用できません。　⑦：10A以下は完全電磁式です。 ⑪：別途，DINレールアダプタをご注文ください。　@7：2極品適用になります。　$5：線押え端子付です。　%3：端子バーは，別途単品でご注文願います。　 ^8：ブレーカ側面取付になります。埋込形（FP）の場合，取付できません。　^9：AC230Vの値です。　 &2：一部制限があります。詳細はカタログI68K 5-25頁をご参照ください。　 *9：直流は3極ブレーカの両端極を使用した2極品適用になります。 10

4 汎用品シリーズ　汎用形 フレーム A 30 50 50 50 60 形式（本体） S30-NF S50-CF S50-NF S50-SF S60-NF 極数 2 3 2 3 2 3 2 3 4 2 3 ■定格 定格電流 A 3 5 10 15 60 基準周囲温度　一般用40℃ 5 10 15 20 （40℃のみ） 　　　　　　　船舶用45℃ 10 15 20 30 15 20 30 40 20 30 40 50 30 40 50 （40℃のみ） 50 （40℃のみ） （40℃のみ） 定格絶縁電圧〔Ui〕 V 690 690 690 690 690 定格インパルス耐電圧〔Uimp〕 kV 6 6 6 8 6 定格短時間耐電流〔 Icw〕 kA − − − − − 選択度種別 A A A A A ■定格遮断容量 kA JIS C 8201-2-1 Ann.1 Ann.2 AC 690V — — — 6/3 — IEC 60947-2 500V 1.5/1 5/3 7.5/4 12/6 7.5/4 Icu/Ics(sym) 440V 2.5/2 7.5/4 10/5 25/13 10/5 415V 2.5/2 7.5/4 10/5 30/15 10/5 380V 2.5/2 7.5/4 10/5 30/15 10/5 240V 5/3 ^9 10/5 ^9 25/13 ^9 50/25 25/13 ^9 ① DC 250V 2.5/2 @7 5/3 @7 5/3 @7 25/13 !7 @7 5/3 @7 125V 2.5/2 @7 5/3 @7 5/3 @7 40/20 !7 @7 5/3 @7 NK AC 690V — — — − — Icu/Ics(sym) 450V — — — 25/13 — 240V — — — 50/25 — ① DC 250V — — — 25/13 !7 @7 — ■外形寸法 mm a d a 50 75 50 75 50 75 50 75 100 50 75 c b 100 100 100 130 100 b c 60 60 60 68 60 d 84 84 84 95 84 質量（標準接続方式形） kg 0.4 0.5 0.4 0.5 0.4 0.5 0.6 0.8 1.0 0.4 0.5 ■取付・接続方式 表面形（FC） 圧着端子・バー接続用 ◉ $5 ◉ $5 ◉ $5 ◉ $5 ◉ 端子バー付 ○ %3 ○ %3 ○ %3 ○ %3 ○ %3 裏面形（RC） 板スタッド付 ○ ○ ○ ○ ○ 差込形（PM） 配電盤用 高機能形（PMB） − − − − − （プラグイン） 汎用形（PMC） — — — − ○ − — 分電盤用（ PMD） — — — ○ − — 埋込形（FP） 板スタッド付 ○ ○ ○ ○ − ○ スタッド無し ▲ ▲ ▲ − ▲ 引出形（DR） − − − − − TemPlug70（PG） − − − ○ − − DINレール取付 ' ' ' − ○ ⑪ ' クリップインシャーシ取付 ' − − − — ■付属品（オプション） 略号 内 補助スイッチ ＡＸ ● ● ● ● ● 部 警報スイッチ ＡＬ ● ● ● ● ● 付 電圧引外し ＳＨ ● ● ● ● ● 属 不足電圧引外し ＵＶ ● ^8 ● ^8 ● ^8 ● ● ^8 電動操作 ＭＣ — — — − — 外部操作 ブレーカマウント式 ＨＢ △ △ △ − ● △ ハンドル パネルマウント式（奥行可調整） ＨＰ △ △ △ − ● △ 補助ハンドル ＨＡ — — — − — 外 機械的 スライド式 ＭＳ ● ⑤ ● ● − ● ● インターロック 裏面式 ＭＢ — — — − — 部 リンク式 ＭＬ — — — − — 付 ワイヤー式 ＭＷ — — — − — ハンドルホルダ ＨＨ — — — ● — 属 ハンドルロック ＨＬ ● ● ● ● ● 端子カバー 表面形用 ＣＦ ● ● ● ● ● 裏面形・差込形用 ＣＲ ● ② ● ② ● ② ● ● ② リード線端子台 ＴＦ ● ● ● ● ● ドアフランジ ＤＦ — — — ● — 電気用品安全法 適合 適合 適合 適合 適合 CEマーキング 有 有 有 有 有 過電流引外し方式 完全電磁 完全電磁 完全電磁 熱動−電磁 完全電磁 ブレーカカバー色 ライトグレー ライトグレー ライトグレー グレーブルー ライトグレー トリップボタン（色） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 断路機能 有 有 有 有 有 逆接続 可 可 &2 可 &2 可 可 &2 注　◉：標準の取付・接続方式です。ご指定のない場合は，この方式で納入します。 ○：標準の取付・接続方式です。ご注文の際，ご指定ください。 ▲：準標準の取付・接続方式です。　△：受注仕様品です。詳細はご照会ください。　●：適用できます。　―：適用できません。 ①：直流は特殊仕様になります。ご注文の際，直流用とご指定ください。　②：標準装備されます。　⑤：クリップインシャーシ取付には適用できません。　 ⑦：10A以下は完全電磁式です。　⑪：別途，DINレールアダプタをご注文ください。 ⑲：15A以上のみ適用できます。 @7：2極品適用になります。 $5：線押え端子付です。　%3：端子バーは，別途単品でご注文願います。　 ^8：ブレーカ側面取付になります。埋込形（FP）の場合，取付できません。　^9：AC230Vの値です。&2：一部制限があります。詳細はカタログI68K 5-25頁をご参照ください。 11

4 汎用品シリーズ　汎用形 フレーム A 100 125 100 125 形式（本体） S125-SF PS125-NF 極数 2 3 4 2 3 4 2 3 4 2 3 4 ■定格 定格電流 A 15 60 125 15 60 125 基準周囲温度　一般用40℃ 20 75 20 75 　　　　　　　船舶用45℃ 30 100 30 100 40 40 50 50 定格絶縁電圧〔Ui〕 V 690 690 800 800 定格インパルス耐電圧〔Uimp〕 kV 8 8 8 8 定格短時間耐電流〔 Icw〕 kA − − − − 選択度種別 A A A A ■定格遮断容量 kA JIS C 8201-2-1 Ann.1 Ann.2 AC 690V 6/3 6/3 6/6 6/6 IEC 60947-2 500V 12/6 12/6 22/22 22/22 Icu/Ics(sym) 440V 25/13 25/13 25/25 25/25 415V 30/15 30/15 36/36 36/36 380V 30/15 30/15 36/36 36/36 240V 50/25 50/25 50/50 50/50 ① DC 250V 25/13 !7 @7 25/13 !7 @7 25/19 !7 @7 25/19 !7 @7 125V 40/20 !7 @7 40/20 !7 @7 25/19 !7 @7 25/19 !7 @7 NK AC 690V − − 6/6 6/6 Icu/Ics(sym) 450V 25/13 25/13 25/25 25/25 240V 50/25 50/25 50/50 50/50 ① DC 250V 25/13 !7 @7 25/13 !7 @7 25/19 !7 @7 25/19 !7 @7 ■外形寸法 mm a d a 50 75 100 50 75 100 60 90 120 60 90 120 c b 130 130 130 130 b c 68 68 68 68 d 95 95 95.5 95.5 質量（標準接続方式形） kg 0.6 0.8 1.0 0.6 0.8 1.0 0.7 1.0 1.3 0.7 1.0 1.3 ■取付・接続方式 表面形（FC） 圧着端子・バー接続用 ◉ ④ ◉ ◉ ◉ 端子バー付 ○ %3 ○ %3 ○ %3 ○ %3 裏面形（RC） 板スタッド付 ○ ○ ○ ○ 差込形（PM） 配電盤用 高機能形（PMB） − − − ○ %0 − ○ %0 （プラグイン） 汎用形（PMC） − ○ − − ○ − ○ − ○ − 分電盤用（ PMD） ○ − ○ − − ○ − − ○ − 埋込形（FP） 板スタッド付 ○ − ○ − ○ ○ 引出形（DR） − − − − TemPlug70（PG） ○ − ○ − ○ − ○ − DINレール取付 − ○ ⑪ − ○ ⑪ − ○ ⑪ − ○ ⑪ クリップインシャーシ取付 − − − − ■付属品（オプション） 略号 内 補助スイッチ ＡＸ ● ● ● ● 部 警報スイッチ ＡＬ ● ● ● ● 付 電圧引外し ＳＨ ● ● ● ● 属 不足電圧引外し ＵＶ ● ● ● ● 電動操作 ＭＣ − − − ● − ● 外部操作 ブレーカマウント式 ＨＢ − ● − ● − ● − ● ハンドル パネルマウント式（奥行可調整） ＨＰ − ● − ● − ● − ● 補助ハンドル ＨＡ − − − − 外 機械的 スライド式 ＭＳ − ● − ● − ● − ● インターロック 裏面式 ＭＢ − − − − 部 リンク式 ＭＬ − − − ● − ● 付 ワイヤー式 ＭＷ − − − ● − ● ハンドルホルダ ＨＨ ● ● ● ● 属 ハンドルロック ＨＬ ● ● ● ● 端子カバー 表面形用 ＣＦ ● ● ● ● 裏面形・差込形用 ＣＲ ● ● ● ● リード線端子台 ＴＦ ● ● ● ● ドアフランジ ＤＦ ● ● ● ● 電気用品安全法 適合 対象外 適合 対象外 CEマーキング 有 有 有 有 過電流引外し方式 熱動−電磁 熱動−電磁 熱動−電磁 熱動−電磁 ブレーカカバー色 グレーブルー グレーブルー グレーブルー グレーブルー トリップボタン（色） 有（赤） 有（赤） 有（赤） 有（赤） 断路機能 有 有 有 有 逆接続 可 可 可 可 注　◉：標準の取付・接続方式です。ご指定のない場合は，この方式で納入します。○：標準の取付・接続方式です。ご注文の際，ご指定ください。 ●：適用できます。　―：適用できません。 ①：直流は特殊仕様になります。ご注文の際，直流用とご指定ください。　 ④：50A以下はM5の線押え端子となります。　⑪：別途，DINレールアダプタをご注文ください。　 ⑰：直流でご使用の場合の瞬時引外し値はカタログI68K 4-7頁をご参照ください。　@7：2極品適用になります。　 %0：セーフティトリップ機能付です。　%3：端子バーは，別途単品でご注文願います。　 12

4 汎用品シリーズ　汎用形 フレーム A 100 125 225 250 250 400 形式（本体） PS125-NE S250-SF PS250-NE PS400-CF 極数 3 4 3 4 2＊ 3 4 2＊ 3 4 3 4 3 4 ■定格 定格電流 A 可調整 可調整 125 250 可調整 225 基準周囲温度　一般用40℃ In=100 In=125 150 In=250 250 　　　　　　　船舶用45℃ 40 75 125 175 125 200 300 50 100 200 150 225 350 60 225 175 250 400 ＊：2極形は3極ブレーカの両端極を使用します。 63 ^1 定格絶縁電圧〔Ui〕 V 800 800 690 690 800 800 定格インパルス耐電圧〔Uimp〕 kV 8 8 8 8 8 8 定格短時間耐電流〔 Icw〕 kA − − − − − − 選択度種別 A A A A A A ■定格遮断容量 kA JIS C 8201-2-1 Ann.1 Ann.2 AC 690V 6/6 6/6 4/4 4/4 6/6 7/7 IEC 60947-2 500V 22/22 22/22 25/13 25/13 22/22 25/25 Icu/Ics(sym) 440V 25/25 25/25 30/15 30/15 25/25 30/30 415V 36/36 36/36 40/20 40/20 36/36 36/36 380V 36/36 36/36 40/20 40/20 36/36 36/36 240V − − 85/43 85/43 50/50 50/50 ① DC 250V − − 25/13 *9 25/13 *9 − 25/25 !7 125V − − 40/20 *9 40/20 *9 − 40/40 !7 NK AC 690V 6/6 6/6 − − 6/6 7/7 Icu/Ics(sym) 450V 25/25 25/25 30/15 30/15 25/25 30/30 240V 50/50 50/50 85/43 85/43 50/50 50/50 ① DC 250V − − 25/13 *9 25/13 *9 − 25/25 !7 ■外形寸法 mm a d a 90 120 90 120 105 105 140 105 105 140 105 140 140 185 c b 130 130 165 165 165 260 b c 68 68 68 68 68 103 d 95.5 95.5 95 95 95.5 151 質量（標準接続方式形） kg 1.0 1.3 1.0 1.3 1.5 1.5 1.9 1.5 1.5 1.9 1.5 2.0 5.5 7.3 ■取付・接続方式 表面形（FC） 圧着端子・バー接続用 ◉ ◉ ◉ ◉ ◉ ◉ 端子バー付 ○ %3 ○ %3 ○ %3 ○ %3 ○ %3 ○ 裏面形（RC） 板スタッド付 ○ ○ ○ ○ ○ ○ 差込形（PM） 配電盤用 高機能形（PMB） ○ %0 ○ %0 − − ○ %0 ○ %0 （プラグイン） 汎用形（PMC） ○ − ○ − ○ ○ ○ − ○ − 分電盤用（ PMD） ○ − ○ − − − − − 埋込形（FP） 板スタッド付 ○ ○ ○ ○ ○ ○ 引出形（DR） − − − − ▲ ▲ TemPlug70（PG） ○ − ○ − − ○ − − ○ − ○ − ○ − DINレール取付 ○ ⑪ ○ ⑪ − − − − クリップインシャーシ取付 − − − − − − ■付属品（オプション） 略号 内 補助スイッチ ＡＸ ● ● ● ● ● ● 部 警報スイッチ ＡＬ ● ● ● ● ● ● 付 電圧引外し ＳＨ ● ● ● ● ● ● 属 不足電圧引外し ＵＶ ● ● ● ● ● ● 電動操作 ＭＣ ● ● ● ● ● ● 外部操作 ブレーカマウント式 ＨＢ ● ● ● ● ● ● ハンドル パネルマウント式（奥行可調整） ＨＰ ● ● ● ● ● ● 補助ハンドル ＨＡ − − − − − ● 外 機械的 スライド式 ＭＳ ● ● ● ● ● ● インターロック 裏面式 ＭＢ − − − − − − 部 ⑨ リンク式 ＭＬ ● ● ● ● ● ● 付 ワイヤー式 ＭＷ ● ● ● ● ● ● ハンドルホルダ ＨＨ ● ● ● ● ● 属 ● ハンドルロック ＨＬ ● ● ● ● ● 端子カバー 表面形用 ＣＦ ● ● ● ● ● ● 裏面形・差込形用 ＣＲ ● ● ● ● ● ● リード線端子台 ＴＦ ● ● ● ● ● ● ドアフランジ ＤＦ ● ● ● ● ● ● 電気用品安全法 不適合 対象外 対象外 対象外 対象外 対象外 CEマーキング 有 有 有 有 有 有 過電流引外し方式 電子式 電子式 熱動−電磁 熱動−電磁 電子式 熱動−（可）電磁 ブレーカカバー色 グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー トリップボタン（色） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 断路機能 有 有 有 有 有 有 逆接続 可 可 可 可 可 可 注　◉：標準の取付・接続方式です。ご指定のない場合は，この方式で納入します。○：標準の取付・接続方式です。ご注文の際，ご指定ください。 ▲：準標準の取付・接続方式です。　●：適用できます。　―：適用できません。 ①：直流は特殊仕様になります。ご注文の際，直流用とご指定ください。　 o：機械的インターロックは引出形（DR）に適用できません。　 ⑪：別途，DINレールアダプタをご注文ください。 ⑰：直流でご使用の場合の瞬時引外し値はカタログI68K 4-7頁をご参照ください。 %0：セーフティトリップ機能付です。 %3：端子バーは，別途単品でご注文願います。 ^1：定格電流100A以下で可調整品のため電気用品安全法に適合していません。また，定格使用電圧AC380V-AC690V以外の電圧ではご使用できません。詳細はご照会ください。 *9：直流は3極ブレーカの両端極を使用した2極品適用になります。 13

4 汎用品シリーズ　汎用形 フレーム A 400 400 600 630 600 600 630 600 形式（本体） PS400-NF PS400-NE S630-CF PS630-CF S630-NF PS630-NF 極数 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 ■定格 定格電流 A 225 可調整 500 630 500 500 630 500 基準周囲温度　一般用40℃ 250 In=250 In=400 600 600 600 600 　　　　　　　船舶用45℃ 300 125 175 &8 &8 350 150 200 400 175 225 200 250 225 300 250 350 400 定格絶縁電圧〔Ui〕 V 800 800 690 690 800 690 690 800 定格インパルス耐電圧〔Uimp〕 kV 8 8 8 8 8 8 8 8 定格短時間耐電流〔 Icw〕 kA − 5（ 0.4sec.） − − − − − − 選択度種別 A B A A A A A A ■定格遮断容量 kA JIS C 8201-2-1 Ann.1 Ann.2 AC 690V 12/12 12/12 10/10 10/10 7/7 20/20 20/20 12/12 IEC 60947-2 500V 30/30 30/30 15/15 15/15 25/25 30/30 30/30 30/30 Icu/Ics(sym) 440V 45/45 45/45 30/30 30/30 30/30 50/50 50/50 45/45 415V 50/50 50/50 36/36 36/36 36/36 50/50 50/50 50/50 380V 50/50 50/50 36/36 36/36 36/36 50/50 50/50 50/50 240V 85/85 85/85 50/50 50/50 50/50 85/85 85/85 85/85 ① DC 250V 50/50 !7 − 50/50 50/50 25/25 !7 50/50 50/50 50/50 !7 125V 50/50 !7 − 50/50 50/50 40/40 !7 50/50 50/50 50/50 !7 NK AC 690V 12/12 12/12 10/10 10/10 7/7 20/20 20/20 12/12 Icu/Ics(sym) 450V 45/45 45/45 30/30 30/30 30/30 50/50 50/50 45/45 240V 85/85 85/85 50/50 50/50 50/50 85/85 85/85 85/85 ① DC 250V 50/50 !7 − − − − − − − ■外形寸法 mm a d a 140 185 140 185 210 280 210 280 140 185 210 280 210 280 140 185 c b 260 260 273 273 260 273 273 260 b c 103 103 103 103 103 103 103 103 d 151 151 145 145 151 145 145 151 質量（標準接続方式形） kg 5.5 7.3 5.7 7.5 8.0 11.0 8.0 11.0 5.9 7.8 8.0 11.0 8.0 11.0 5.9 7.8 ■取付・接続方式 表面形（FC） 圧着端子・バー接続用 ◉ ◉ − − − − − − 端子バー付 ○ ○ ◉ ◉ ◉ ◉ ◉ ◉ 裏面形（RC） 板スタッド付 ○ ○ ○ ○ ○ ○ ○ ○ 差込形（PM） 配電盤用 高機能形（PMB） ○ %0 ○ %0 ○ %1 ○ %1 ○ %0 ○ %1 ○ %1 ○ %0 （プラグイン） 汎用形（PMC） ○ − ○ − ○ − ○ − ○ − ○ − ○ − ○ − 分電盤用（ PMD） − − − − − − − − 埋込形（FP） 板スタッド付 ○ ○ ○ ○ ○ ○ ○ ○ 引出形（DR） ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ TemPlug70（PG） ○ − ○ − ○ − ○ − ○ − ○ − ○ − ○ − DINレール取付 − − − − − − − − クリップインシャーシ取付 − − − − − − − − ■付属品（オプション） 略号 内 補助スイッチ ＡＸ ● ● ● ● ● ● ● ● 部 警報スイッチ ＡＬ ● ● ● ● ● ● ● ● 付 電圧引外し ＳＨ ● ● ● ● ● ● ● ● 属 不足電圧引外し ＵＶ ● ● ● ● ● ● ● ● 電動操作 ＭＣ ● ● ● ● ● ● ● ● 外部操作 ブレーカマウント式 ＨＢ ● ● ● ● ● ● ● ● ハンドル パネルマウント式（奥行可調整） ＨＰ ● ● ● ● ● ● ● ● 補助ハンドル ＨＡ ● ● ● ● ● ● ● ● 外 機械的 スライド式 ＭＳ ● ● ● ● ● ● ● ● インターロック 裏面式 ＭＢ − − − − − − − − 部 ⑨ リンク式 ＭＬ ● ● ● ● ● ● ● ● 付 ワイヤー式 ＭＷ ● ● ● ● ● ● ● ● ハンドルホルダ ＨＨ 属 ● ● ● ● ● ● ● ● ハンドルロック ＨＬ 端子カバー 表面形用 ＣＦ ● ● ● ● ● ● ● ● 裏面形・差込形用 ＣＲ ● ● ● ● ● ● ● ● リード線端子台 ＴＦ ● ● ● ● ● ● ● ● ドアフランジ ＤＦ ● ● ● ● ● ● ● ● 電気用品安全法 対象外 対象外 対象外 対象外 対象外 対象外 対象外 対象外 CEマーキング 有 有 有 有 有 有 有 有 過電流引外し方式 熱動−（可）電磁 電子式 熱動−（可）電磁 熱動−（可）電磁 熱動−（可）電磁 熱動−（可）電磁 熱動−（可）電磁 熱動−（可）電磁 ブレーカカバー色 グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー トリップボタン（色） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 断路機能 有 有 有 有 有 有 有 有 逆接続 可 可 可 可 可 可 可 可 注　◉：標準の取付・接続方式です。ご指定のない場合は，この方式で納入します。○：標準の取付・接続方式です。ご注文の際，ご指定ください。 ▲：準標準の取付・接続方式です。 ●：適用できます。 ―：適用できません。 ①：直流は特殊仕様になります。ご注文の際，直流用とご指定ください。　 o：機械的インターロックは引出形（DR）に適用できません。 ⑰：直流でご使用の場合の瞬時引外し値はカタログI68K 4-7頁をご参照ください。 %0：セーフティトリップ機能付です。　%1：セーフティロック機能付です。 &8：差込形（PM），引出形（DR），TemPlug7（0 PG）は500Aのみです。　 14

4 汎用品シリーズ　汎用形 フレーム A 630 630 800 800 800 1000 1250 1600 形式（本体） S630-NE PS630-NE S800-CF S800-NF S800-NE S1000-CE S1250-NE S1600-NE 極数 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 ■定格 定格電流 A 可調整 可調整 700 700 可調整 可調整 可調整 可調整 基準周囲温度　一般用40℃ ICT=630 In=630 800 800 ICT=800 ICT=1000 ICT=1250 ICT=1600 　　　　　　　船舶用45℃ 250 250 350 600 400 800 500 1000 700 1200 300 300 400 700 500 900 600 1200 800 1400 350 350 450 800 600 1000 700 1250 900 1500 400 400 500 700 800 1000 1600 500 500 600 600 630 630 定格絶縁電圧〔Ui〕 V 690 800 690 690 690 690 690 690 定格インパルス耐電圧〔Uimp〕 kV 8 8 8 8 8 8 8 8 定格短時間耐電流〔 Icw〕 kA 10（0.3sec.） − − − 10（0.3sec.） − 15（0.3sec.） 20（0.3sec.） 選択度種別 B A A A B A B B ■定格遮断容量 kA JIS C 8201-2-1 Ann.1 Ann.2 AC 690V 20/20 12/12 10/10 20/20 20/20 25/19 25/20 45/34 IEC 60947-2 500V 30/30 30/30 15/15 30/30 30/30 45/34 45/34 65/50 Icu/Ics(sym) 440V 50/50 45/45 30/30 50/50 50/50 65/50 65/50 85/65 415V 50/50 50/50 36/36 50/50 50/50 65/50 70/50 85/65 380V 50/50 50/50 36/36 50/50 50/50 85/50 85/65 100/75 240V 85/85 85/85 50/50 85/85 85/85 100/75 100/75 125/94 ① DC 250V − − 50/50 50/50 − − − − 125V − − 50/50 50/50 − − − − NK AC 690V 20/20 − 10/10 20/20 20/20 − 25/20 − Icu/Ics(sym) 450V 50/50 − 30/30 50/50 50/50 − 65/50 − 240V 85/85 − 50/50 85/85 85/85 − 100/75 − DC 250V − − − − − − − − ■外形寸法 mm a d a 210 280 140 185 210 280 210 280 210 280 210 280 210 280 210 280 c b 273 260 273 273 273 273 370 370 b c 103 103 103 103 103 103 120 140 d 145 151 145 145 145 145 171 191 質量（標準接続方式形） kg 8.7 11.9 6.0 8.0 8.5 11.5 8.5 11.5 9.1 12.3 11.0 14.8 19.8 25.0 27.0 35.0 ■取付・接続方式 表面形（FC） 圧着端子・バー接続用 − − − − − − − − 端子バー付 ◉ ◉ ◉ ◉ ◉ ◉ ◉ ○ 裏面形（RC） 板スタッド付 ○ ○ ○ ○ ○ ○ ○ ◉ 差込形（PM） 配電盤用 高機能形（PMB） ○ %1 − ○ %1 ○ %1 ○ %1 − − − （プラグイン） 汎用形（PMC） ○ − − ○ − ○ − ○ − − ○ − 分電盤用（ PMD） − − − − − − − − 埋込形（FP） 板スタッド付 ○ ○ ○ ○ ○ ○ ○ ○ 引出形（DR） ▲ − ▲ ▲ ▲ − ▲ ○ TemPlug70（PG） ○ − − − − − − − − DINレール取付 − − − − − − − − クリップインシャーシ取付 − − − − − − − − ■付属品（オプション） 略号 内 補助スイッチ ＡＸ ● ● ● ● ● ● ● ● 部 警報スイッチ ＡＬ ● ● ● ● ● ● ● ● 付 電圧引外し ＳＨ ● ● ● ● ● ● ● ● 属 不足電圧引外し ＵＶ ● ● ● ● ● ● ● ● 電動操作 ＭＣ ● ● ● ● ● ● ● ● 外部操作 ブレーカマウント式 ＨＢ ● ● ● ● ● ● ● ● ハンドル パネルマウント式（奥行可調整） ＨＰ ● ● ● ● ● ● ● ● 補助ハンドル ＨＡ ● ● ● ● ● ● ● @4 ● @4 外 機械的 スライド式 ＭＳ ● ● ● ● ● ● ● ● インターロック 裏面式 ＭＢ − − − − − − ● ● 部 ⑨ リンク式 ＭＬ ● ● ● ● ● ● − − 付 ワイヤー式 ＭＷ ● ● ● ● ● ● ● ● ハンドルホルダ ＨＨ 属 ● ● ● ● ● ● ● ● ハンドルロック ＨＬ 端子カバー 表面形用 ＣＦ ● ● ● ● ● ● ● − 裏面形・差込形用 ＣＲ ● ● ● ● ● ● − − リード線端子台 ＴＦ ● ● ● ● ● ● ● ● ドアフランジ ＤＦ ● ● ● ● ● ● ● ● 電気用品安全法 対象外 対象外 対象外 対象外 対象外 対象外 対象外 対象外 CEマーキング 有 有 有 有 有 有 有 有 過電流引外し方式 電子式⑯ 電子式 熱動ー（可）電磁 熱動ー（可）電磁 電子式⑯ 電子式 ⑯ 電子式 ⑯ 電子式 ⑯ ブレーカカバー色 グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー グレーブルー トリップボタン（色） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 有（赤） 断路機能 有 有 有 有 有 有 有 有 逆接続 可 可 可 可 可 可 可 可 注　◉：標準の取付・接続方式です。ご指定のない場合は，この方式で納入します。○：標準の取付・接続方式です。ご注文の際，ご指定ください。 ▲：準標準の取付・接続方式です。 ●：適用できます。 ―：適用できません。 ①：直流は特殊仕様になります。ご注文の際，直流用とご指定ください。　 o：機械的インターロックは引出形（DR）に適用できません。　⑯：ご要求によりプレトリップアラーム機能付または地絡引外し機能付がオプションで製作できます。 @4：ブレーカ5台に1ケ標準付属されます。それ以上必要な場合はご指定ください。　 %1：セーフティロック機能付です。 15

4 汎用品シリーズ　汎用形 フレーム A 2000 2500 3200 形式（本体） XS2000NE XS2500NE XS3200NE 極数 3 4 3 4 3 ■定格 定格電流 A 可調整 可調整 可調整 基準周囲温度　一般用40℃ ICT=2000 ICT=2500 ICT=3200 　　　　　　　船舶用45℃ 1000 1600 1200 2000 1600 2800 1200 1800 1400 2500 2000 3200 1400 2000 1600 2500 （40℃のみ） （40℃のみ） 　　　　&1 定格絶縁電圧〔Ui〕 V 690 690 690 定格インパルス耐電圧〔Uimp〕 kV 8 8 8 定格短時間耐電流〔 Icw〕 kA 42（0.3sec.） 42（0.3sec.） 38（0.5sec.） 選択度種別 B B B ■定格遮断容量 kA JIS C 8201-2-1 Ann.1 Ann.2 AC 690V 45/42 45/42 45/42 IEC 60947-2 500V 65/50 65/50 65/50 Icu/Ics(sym) 440V 85/65 85/65 85/65 415V 85/65 85/65 85/65 380V 100/75 100/75 100/75 240V 125/94 125/94 125/94 DC 250V − − − 125V − − − NK AC 690V − − − Icu/Ics(sym) 450V 85/− @1 − − 240V − − − DC 250V − − − ■外形寸法 mm a d a 320 429 320 429 320 c b 450 450 450 b c 185 185 185 d 245 245 245 質量（標準接続方式形） kg 54.0 67.0 64 78.2 65 ■取付・接続方式 表面形（FC） 圧着端子・バー接続用 − − − 端子バー付 ○ − − 裏面形（RC） 板スタッド付 ◉ ◉ ◉ 差込形（PM） 配電盤用 高機能形（PMB） − − − （プラグイン） 汎用形（PMC） − − − 分電盤用（ PMD） − − − 埋込形（FP） 板スタッド付 ○ ○ ○ 引出形（DR） ○ − − TemPlug70（PG） − − − DINレール取付 − − − クリップインシャーシ取付 − − − ■付属品（オプション） 略号 内 補助スイッチ ＡＸ ● ● ● 部 警報スイッチ ＡＬ ● ● ● 付 電圧引外し ＳＨ ● ● ● 属 不足電圧引外し ＵＶ ● ⑥ ● ⑥ ● ⑥ 補助ハンドル ＨＡ ● ② ● ② ● ② 外 機械的 裏面式 ＭＢ ● ● ● インターロック リンク式 ＭＬ − − − 部 ⑨ ワイヤー式 ＭＷ − − − 付 端子カバー 表面形用 ＣＦ − − − 裏面形・差込形用 ＣＲ − − − 属 リード線端子台 ＴＦ ● ● ●2 ドアフランジ ＤＦ ● ● ● 電気用品安全法 対象外 対象外 対象外 CEマーキング 有 有 有 過電流引外し方式 電子式 ⑯ 電子式 ⑯ 電子式 ⑯ ブレーカカバー色 グレーブルー グレーブルー グレーブルー トリップボタン（色） 有（赤） 有（赤） 有（赤） 断路機能 有 有 有 逆接続 可 可 可 注　◉：標準の取付・接続方式です。ご指定のない場合は，この方式で納入します。 ○：標準の取付・接続方式です。ご注文の際，ご指定ください。　 ●：適用できます。 −：適用できません。　 ②：標準装備されています。　⑥：交流ＵＶＴ付の場合，ＵＶＴコントローラが外部取付となります。 o：機械的インターロックは引出形（DR）に適用できません。 ⑯：ご要求によりプレトリップアラーム機能付または地絡引外し機能付がオプションで製作できます。　@1：AC500Vの値です。　 ^6：奥行固定になります。　&1：3000Aも特殊で対応可能です。 16

4 汎用品シリーズ　高性能形 フレーム A 50 50 100 125 形式（本体） PS50-PF S50-GF S100-GF S125-GF 極数 2 3 4 3 4 2 3 4 2 3 4 ■定格 定格電流 A 15 15 15 60 125 基準周囲温度　一般用40℃ 20 20 20 75 　　　　　　　船舶用45℃ 30 30 30 100 40 40 40 50 50 50 定格絶縁電圧〔Ui〕 V 800 690 690 690 定格インパルス耐電圧〔Uimp〕 kV 8 8 8 8 定格短時間耐電流〔 Icw〕 kA − − − − 選択度種別 A A A A ■定格遮断容量 kA JIS C 8201-2-1 Ann.1 Ann.2 AC 690V 6/6 6/6 6/6 6/6 IEC 60947-2 500V 30/22 25/22 25/22 25/22 Icu/Ics(sym) 440V 50/35 50/25 50/25 50/25 415V 70/50 65/33 65/33 65/33 380V 70/50 65/33 65/33 65/33 240V 85/85 85/85 85/85 85/85 ① DC 250V 40/40 !7 @7 40/40 40/40 @7 40/40 @7 125V 40/40 !7 @7 40/40 40/40 @7 40/40 @7 NK AC 690V 6/6 6/6 6/6 6/6 Icu/Ics(sym) 450V 50/35 50/25 50/25 50/25 240V 85/85 85/85 85/85 85/85 ① DC 250V 40/40 !7 @7 40/40 40/40 @7 40/40 @7 ■外形寸法 mm a d a 60 90 120 90 120 60 90 120 60 90 120 c b 130 155 155 155 b c 68 68 68 68 d 95.5 92 92 92 質量（標準接続方式形） kg 0.7 1.0 1.3 1.1 1.4 0.7 1.1 1.4 0.7 1.1 1.4 ■取付・接続方式 表面形（FC） 圧着端子・バー接続用 ◉ ◉ ◉ ◉ 端子バー付 ○ %3 ○ %3 ○ %3 ○ %3 裏面形（RC） 板スタッド付 ○ ○ ○ ○ 差込形（PM） 配電盤用 高機能形（PMB） − ○ %0 ○ %1 ○ %1 ○ %1 （プラグイン） 汎用形（PMC） ○ − ○ − − ○ − − ○ − 分電盤用（ PMD） − ○ − ○ − − − 埋込形（FP） 板スタッド付 ○ ○ ○ ○ 引出形（DR） − − − − TemPlug70（PG） ○ − ○ − ○ − ○ − DINレール取付 − ○ ⑪ ○ ⑪ − ○ ⑪ − ○ ⑪ クリップインシャーシ取付 − − − − ■付属品（オプション） 略号 内 補助スイッチ ＡＸ ● ● ● ● 部 警報スイッチ ＡＬ ● ● ● ● 付 電圧引外し ＳＨ ● ● ● ● 属 不足電圧引外し ＵＶ ● ● ● ● 電動操作 ＭＣ − ● ● − ● − ● 外部操作 ブレーカマウント式 ＨＢ − ● ● − ● − ● ハンドル パネルマウント式（奥行可調整） ＨＰ − ● ● − ● − ● 補助ハンドル ＨＡ − − − − 外 機械的 スライド式 ＭＳ − ● ● − ● − ● インターロック 裏面式 ＭＢ − − − − 部 リンク式 ＭＬ − ● ● − ● − ● 付 ワイヤー式 ＭＷ − ● ● − ● − ● ハンドルホルダ ＨＨ ● ● ● ● 属 ハンドルロック ＨＬ ● ● ● ● 端子カバー 表面形用 ＣＦ ● ● ● ● 裏面形・差込形用 ＣＲ ● ● ● ● リード線端子台 ＴＦ ● ● ● ● ドアフランジ ＤＦ ● ● ● ● 電気用品安全法 適合 適合 適合 対象外 CEマーキング 有 有 有 有 過電流引外し方式 熱動−電磁 熱動−電磁 熱動−電磁 熱動−電磁 ブレーカカバー色 グレーブルー グレーブルー グレーブルー グレーブルー トリップボタン（色） 有（赤） 有（赤） 有（赤） 有（赤） 断路機能 有 有 有 有 逆接続 可 可 可 可 注　◉：標準の取付・接続方式です。ご指定のない場合は，この方式で納入します。 ○：標準の取付・接続方式です。ご注文の際，ご指定ください。 ●：適用できます。 ―：適用できません。 ①：直流は特殊仕様になります。ご注文の際，直流用とご指定ください。 ⑪：別途，DINレールアダプタをご注文ください。 ⑰：直流でご使用の場合の瞬時引外し値はカタログI68K 4-7頁をご参照ください。 @7：2極品適用になります。 %0：セーフティトリップ機能付です。　%1：セーフティロック機能付です。　%3：端子バーは，別途単品でご注文願います。 17

4 汎用品シリーズ　高性能形 フレーム A 100 125 100 125 形式（本体） PS125-PF PS125-PE 極数 2 3 4 2 3 4 3 4 3 4 ■定格 定格電流 A 15 60 125 可調整 可調整 基準周囲温度　一般用40℃ 20 75 In=100 In=125 　　　　　　　船舶用45℃ 30 100 40 75 125 40 50 100 50 60 63 ^1 定格絶縁電圧〔Ui〕 V 800 800 800 800 定格インパルス耐電圧〔Uimp〕 kV 8 8 8 8 定格短時間耐電流〔 Icw〕 kA − − − − 選択度種別 A A A A ■定格遮断容量 kA JIS C 8201-2-1 Ann.1 Ann.2 AC 690V 6/6 6/6 6/6 6/6 IEC 60947-2 500V 30/22 30/22 30/22 30/22 Icu/Ics(sym) 440V 50/35 50/35 50/35 50/35 415V 70/50 70/50 70/50 70/50 380V 70/50 70/50 70/50 70/50 240V 85/85 85/85 − − ① DC 250V 40/40 !7 @7 40/40 !7 @7 − − 125V 40/40 !7 @7 40/40 !7 @7 − − NK AC 690V 6/6 6/6 6/6 6/6 Icu/Ics(sym) 450V 50/35 50/35 50/35 50/35 240V 85/85 85/85 85/85 85/85 ① DC 250V 40/40 @7 40/40 @7 − − ■外形寸法 mm a d a 60 90 120 60 90 120 90 120 90 120 c b 130 130 130 130 b c 68 68 68 68 d 95.5 95.5 95.5 95.5 質量（標準接続方式形） kg 0.7 1.0 1.3 0.7 1.0 1.3 1.0 1.3 1.0 1.3 ■取付・接続方式 表面形（FC） 圧着端子・バー接続用 ◉ ◉ ◉ ◉ 端子バー付 ○ %3 ○ %3 ○ %3 ○ %3 裏面形（RC） 板スタッド付 ○ ○ ○ ○ 差込形（PM） 配電盤用 高機能形（PMB） − ○ %0 − ○ %0 ○ %0 ○ %0 （プラグイン） 汎用形（PMC） ○ − ○ − ○ − ○ − 分電盤用（ PMD） − ○ − − ○ − ○ − ○ − 埋込形（FP） 板スタッド付 ○ ○ ○ ○ 引出形（DR） − − − − TemPlug70（PG） ○ − ○ − ○ − ○ − DINレール取付 − ○ ⑪ − ○ ⑪ ○ ⑪ ○ ⑪ クリップインシャーシ取付 − − − − ■付属品（オプション） 略号 内 補助スイッチ ＡＸ ● ● ● ● 部 警報スイッチ ＡＬ ● ● ● ● 付 電圧引外し ＳＨ ● ● ● ● 属 不足電圧引外し ＵＶ ● ● ● ● 電動操作 ＭＣ − ● − ● ● ● 外部操作 ブレーカマウント式 ＨＢ − ● − ● ● ● ハンドル パネルマウント式（奥行可調整） ＨＰ − ● − ● ● ● 補助ハンドル ＨＡ − − − − 外 機械的 スライド式 ＭＳ − ● − ● ● ● インターロック 裏面式 ＭＢ − − − − 部 リンク式 ＭＬ − ● − ● ● ● 付 ワイヤー式 ＭＷ − ● − ● ● ● ハンドルホルダ ＨＨ ● ● ● ● 属 ハンドルロック ＨＬ ● ● ● ● 端子カバー 表面形用 ＣＦ ● ● ● ● 裏面形・差込形用 ＣＲ ● ● ● ● リード線端子台 ＴＦ ● ● ● ● ドアフランジ ＤＦ ● ● ● ● 電気用品安全法 適合 対象外 不適合 対象外 CEマーキング 有 有 有 有 過電流引外し方式 熱動−電磁 熱動−電磁 電子式 電子式 ブレーカカバー色 グレーブルー グレーブルー グレーブルー グレーブルー トリップボタン（色） 有（赤） 有（赤） 有（赤） 有（赤） 断路機能 有 有 有 有 逆接続 可 可 可 可 注　◉：標準の取付・接続方式です。ご指定のない場合は，この方式で納入します。○：標準の取付・接続方式です。ご注文の際，ご指定ください。 ●：適用できます。―：適用できません。 ①：直流は特殊仕様になります。ご注文の際，直流用とご指定ください。　 ⑪：別途，DINレールアダプタをご注文ください。 ⑰：直流でご使用の場合の瞬時引外し値はカタログI68K 4-7頁をご参照ください。　@7：2極品適用になります。　 %0：セーフティトリップ機能付です。　%3：端子バーは，別途単品でご注文願います。　 ^1：定格電流100A以下で可調整品のため電気用品安全法に適合していません。また，定格使用電圧AC380V-AC690V以外の電圧ではご使用できません。詳細はご照会ください。 18
