車載用コネクタ 製品カタログ【電源用コネクタ・ワンアクションロックFPC/FFCコネクタ】

製品カタログ

ヒロセ電機は高信頼性コネクタで Powertrain・ADAS・Infotainmentの未来をアシストします。

【掲載製品】
◆車載電源用コネクタ HVH-280 Series
 試行錯誤を繰り返し、さらなる小型化を実現しました。
 HVH-280 Seriesは、PHEV・EV・FCV向け高電圧用小型防水コネクタです。

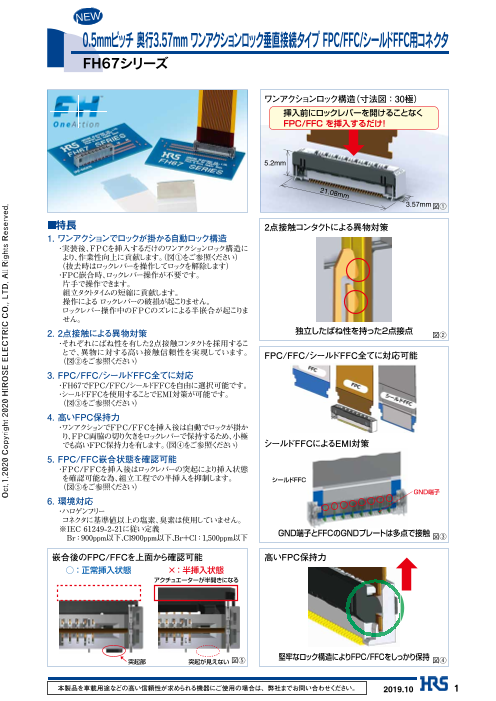

◆車載用ワンアクションロックFPC/FFCコネクタ FH67 Series
 お客様の組立工数削減に貢献する高信頼ワンアクションロックFPS/FFCコネクタです。
 ロックレバーを操作することなく、FPC/FFCを挿入するだけで嵌合が出来るため、飛躍的に生産性を向上できるコネクタとなっています。

◆その他、車載用コネクタを多数ご紹介しています。カタログをダウンロードしてご覧ください。

このカタログについて

ドキュメント名 車載用コネクタ 製品カタログ【電源用コネクタ・ワンアクションロックFPC/FFCコネクタ】
ドキュメント種別 製品カタログ
ファイルサイズ 2.6Mb
登録カテゴリ
取り扱い企業 ヒロセ電機株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

FX23、FX23Lカタログ [FunctionMAX™]
製品カタログ

ヒロセ電機株式会社

IX シリーズ [ix Industrial ™] カタログ
製品カタログ

ヒロセ電機株式会社

LF シリーズ カタログ
製品カタログ

ヒロセ電機株式会社

このカタログの内容

Page1

人とテクノロジー_J_8P_180511.indd 101 2018/05/11 11:21
Page2

人とテクノロジー_J_8P_180511.indd 1 2018/05/11 11:21
Page3

人とテクノロジー_J_8P_180511.indd 2 2018/05/11 11:21
Page4

Automotive Connectors 050インターフェイスコネクタ ZE05 064インターフェイスコネクタ GT25 050 Tab Size Connectors for interface Series 064 tab size connectors for Interface Series 1.省スペース(0.5型/2mmピッチ) 1.SMT多極コネクタ 2.高耐熱125℃ 2.基板占有面積が小さいため、 3.高耐振性 実装レイアウトの自由度に貢献 1 . Small size (050/2mm pitch) 1 . SMT and multi-pole connector. 2. High temp (up to 125˚C) 2. Small mounting area provides 3. High vibration resistance flexibility for PCB. 定格電流 Current Rating 5A(単極)/2A(24芯)5A (Single pos) /2A (24pos) 定格電流 Current Rating 3A 定格電圧 Voltage Rating DC 250V 定格電圧 Voltage Rating AC 250V 使用温度範囲 Operating Temperature Range -40~+125℃ 使用温度範囲 Operating Temperature Range -40~+105℃ 0.5mmピッチ 8 Gbps 対応コネクタ FX23/23L 0.5mmピッチ フローティングコネクタ FX20 0.5mm Pitch 8 Gbps Connectors Series 0.5mm Pitch Floating Connectors Series 1.フローティング量: XY軸方向 ±0.6mm 1.フローティング量: XY軸方向 ±0.6mm 2.高速伝送対応(8 Gbps対応) 2.独立した2点接点により、セルフク 3.コネクタ両端に電源端子を配置 リーニング機能と耐振性アップ (3A/pin×4pin) 3.平行接続の基板間距離は15~30mm 1 . ±0.6mm max. floating in XY directions 1 . ±0.6mm floating in XY directions 2. Self-cleaning function and vibration 2. High speed transmission up to 8 Gbps resistance with double beam contact 3. Power contacts in both ends (3A/pin×4pin) 3. 15 to 30mm PCB stacking height X : ±0.6mm (**P-0.5SV15) フローティング量 Floating Range X : ±0.6mmY : ±0.6mm フローティング量 Floating Range ±0.8mm (**P-0.5SV20)Y : ±0.6mm 定格電流 Current Rating Signal : 0.5A/PinPower : 3A/Pin 定格電流 Current Rating 0.5A/Pin 定格電圧  Voltage Rating Signal : AC 50V 定格電圧  Voltage Rating AC 50V 使用温度範囲 Operating Temperature Range -55~+105℃ 使用温度範囲 Operating Temperature Range -55~+85℃ 0.5mmピッチ、基板間接続用 DF12 0.4mmピッチ、高さ1.5, 4.0mm 基板対FPC DF40 Board-to-Board Connectors Series Board-to-FPC Connectors Series 1.豊富な嵌合高さバリエーション 1.省スペース: 奥行き3.38mm 2.はんだ剥離防止の補強金具を 2.1.5~4.0mmスタッキング 付加した製品有り ハイトバリエーション 1 . Wide stacking height 1 . Space saving : 3.38mm depth variations from 3.0 to 5.0mm 2. Wide stacking height 2. Metal fittings for peel-off variations from 1.5 to 4.0mm prevention 定格電流 Current Rating 0.3A 定格電流 Current Rating 0.3A 嵌合高さ Stacking Height 3.0~5.0mm 嵌合高さ Stacking Height 1.5~4.0mm 奥行 Depth 3.8mm 奥行 Depth 3.38mm 芯数 pos. 10~80 芯数 pos. 10~100 使用温度範囲 Operating Temperature Range -45~+125℃ 使用温度範囲 Operating Temperature Range -35~+85℃ 3 本製品カタログの内容は2018年5月現在のものです。改良等により、予告無く製品仕様を変更する場合があります。 人とテクノロジー_J_8P_180511.indd 3 2018/05/11 11:21
Page5

FPC/FFC Connectors 125℃対応*、堅牢FPC/FFC用コネクタ FH52/52K 異物対策2点接点FPC/FFC用コネクタ FH52T 125℃ , Robust FPC/FFC Connectors Series Dust Resistant 2-Point Contact, FPC/FFC Connectors Series 独自の端子設計による堅牢ロック 独立したばねを持つ2点接点構造 構造 により、異物付着による接触不良 を低減 Robust lock structure with unique contact design. 2-point contact with two independent contact springs to prevent contact failure due to dust intrusion. 定格電流 Current Rating 0.5A 定格電流 Current Rating 0.5A 定格電圧 Voltage Rating AC/DC 50V 定格電圧 Voltage Rating AC/DC 50V 使用温度範囲 Operating Temperature Range FH52 : -40~+105℃ FH52K* : -40~+125℃ 使用温度範囲 Operating Temperature Range -40~+105℃ ピッチ Pitch 0.5mm ピッチ Pitch 0.5mm 高さ Height 2mm 高さ Height 2mm 奥行 Depth 5.7mm 奥行 Depth 5.7mm 接触部FPC/FFC厚 接触部FPC/FFC厚 FPC/FFC thickness at contact area 0.3±0.05mm FPC/FFC thickness at contact area 0.3±0.05mm 0.5mmピッチ、高さ1.2mm, 125℃ FPC/FFC用コネクタ FH65 10+ Gbps対応FPC用コネクタ FH55 Heat Resistant FPC/FFC Connectors Series 10+ Gbps, FPC Connectors Series 1.低背・省スペース設計 グランド端子を備えた、高速伝送 2.125℃耐熱対応、各種車載機器 対応FPC用コネクタ 向けの厳しい試験をクリア 1 . Low profile, Space saving design Accepts high speed FPC with 2. 125˚C heat resistant to satisfy ground contacts. severe automotive requirements 定格電流 Current Rating 0.5A 定格電流 Current Rating 0.5A 定格電圧 Voltage Rating AC/DC 50V 定格電圧 Voltage Rating AC/DC 50V 使用温度範囲 Operating Temperature Range -40~+125℃ 使用温度範囲 Operating Temperature Range -40~+105℃ 奥行 Depth 3.57mm ピッチ Pitch 0.5mm 芯数 pos. 34 高さ Height 1.5mm 奥行 Depth 4.2mm 接触部FPC/FFC厚 FPC/FFC thickness at contact area 0.3±0.03mm ワンアクションロック FPC/FFC用コネクタ FH63 シールドFFC対応高速伝送用コネクタ FH41/48 One Action Lock FPC/FFC Connectors Series High Speed Transmission FFC Connectors Series ・ワンアクションロックによる作業性 インピーダンスコントロール・ の向上、ロボット組み立てにも最適 シールドFFC対応 ・105℃耐熱対応、各種車載機器向 インピーダンスコントロールを けの厳しい試験条件を実施 考慮した端子設計 ・High operability by one action lock is suitable for robot assembly Accepts impedance matched shielded FPC F SFC hF ielde ・105˚C heat resistant connector to satisfy FFC with ground contacts FC d severe automotive requirements Impedance Controlled Contact Design. 定格電流 Current Rating 0.5A 定格電流 Current Rating 0.5A 定格電圧 Voltage Rating AC/DC 50V 定格電圧 Voltage Rating AC/DC 50V 使用温度範囲 Operating Temperature Range -55~+105℃ 使用温度範囲 Operating Temperature Range -40~+105℃ ピッチ Pitch 0.5mm ピッチ Pitch 0.5mm 高さ Height 2.8mm 高さ Height (FH41/FH48) 2.5mm / 6.18mm 奥行 Depth 5.15mm 奥行 Depth (FH41/FH48) 6.2mm / 4.7mm 接触部FPC/FFC厚 接触部FPC/FFC厚 FPC/FFC thickness at contact area 0.33±0.03mm FPC/FFC thickness at contact area 0.3±0.05mm The contents are current as of date of May 2018. Contents are subject to change without notice for the purpose of product improvements. 4 人とテクノロジー_J_8P_180511.indd 4 2018/05/11 11:21
Page6

Antenna Connectors DC~2.5 GHz対応 小型、多芯、基板対同軸ケーブル接続用 GT36 DC~3 GHz対応 車載アンテナ用小型同軸コネクタ GT36S Small, Multi-Terminal, Wire-to-Board Connectors Series Automotive Antenna Connectors Series 2 0 1.9 1 1.8 Insertion Loss (S21) 2 1.7 3 1.6 4 1.5 5 1.4 6 1.3 7 1.2 V.S.W.R. (S11) 8 1.1 9 1 10 0 1 2 3 Frequency (GHz) 誤嵌合防止キー 一括圧着   One Step Crimp Shark Fin Antenna 1.小型・省スペース設計 PCB 2.一括圧着結線 3.3 GHzまでの優れた高周波特性 4.多連構造可能(誤嵌合防止キー付き) 1 . Small Design Receptacle Plug 2. One Step Crimp Termination 3. Superior Performance up to 3 GHz 1.ルーフアンテナを一括で接続する基板対同軸ケーブル設計 4. High-density Multiple Structure is possible (Mis-insertion prevention keys) 2.小型かつ、簡単な嵌合操作 3.優れた高周波特性 定格電流 Current Rating 1A 4.明確なクリック感により作業性の向上と品質の確保 5.確実な端子挿入と耐振を兼ねたリテーナー 6.リフロー実装対応 定格電圧 Voltage Rating DC 50V 1 . One-step connection of multiple coaxial cables to PCB on roof antenna 使用温度範囲 Operating Temperature Range -40~+105℃ module. 2. Small size and simple mating operation. 3. Excellent frequency performance up to 2.5 GHz. 4. Improved operation and ensured quality with clear tactile click to lock. 5. Retainer secures terminal insertion and helps with vibration resistance. Antenna Connectors 6. Reflow soldering is optional. GT13 GT16 GT19 定格電流 Current Rating 1A GT21 GT36 定格電圧 Voltage Rating DC 50V 使用温度範囲 Operating Temperature Range -40~+105℃ DC~2.5 GHz対応 車載アンテナ用コネクタ GT21 Automotive Antenna Connectors Series 1.小型省スペース設計 2.優れた高周波特性 3.V.S.W.R. DC~2.5 GHz: 1.5以下 1 . Downsized design saves space 2. Excellent high frequency performance. 3. V.S.W.R. 1.5 Max. up to 2.5 GHz 定格電流 Current Rating 1A 定格電圧 Voltage Rating AC 250V 使用温度範囲 Operating Temperature Range -30~+105℃ 5 本製品カタログの内容は2018年5月現在のものです。改良等により、予告無く製品仕様を変更する場合があります。 人とテクノロジー_J_8P_180511.indd 5 2018/05/11 11:21 V.S.W.R. Insertion Loss (dB)
Page7

High Speed Connectors 5.9 GHz帯対応 車載アンテナ用小型低背コネクタ GT36A 1 Gbps対応 車載高速信号伝送用シールドコネクタ GT17H/HN Automotive Antenna Connectors Series Automotive Shielded Connectors Series 1.小型低背設計 1.高速伝送(~1 Gbps)対応  (嵌合高さ12mm) 2.不意のプラグ抜けを防ぐ、 2.4芯 同軸 信頼性の高い完全ロック構造 3.豊富なキー、芯数バリエーション 1 . High speed transmission 1 . Small, Low height (H=12mm) capability up to 1 Gbps. 2. 4 position RF 2. Highly reliable lock structure 3. Wide variety prevents accidental plug release. 定格電流 Current Rating 1A 定格電流 Current Rating 1A 定格電圧 Voltage Rating AC 50V 定格電圧 Voltage Rating AC 250V 使用温度範囲 Operating Temperature Range -40~+105℃ 使用温度範囲 Operating Temperature Range -40~+105℃ DC~6 GHz対応 車載アンテナ用コネクタ GT16 5 Gbps対応 車載高速信号伝送用シールドコネクタ GT32 Automotive Antenna Connectors Series Automotive Shielded Connectors Series 優れた高周波特性 : 1.高速伝送(~5 Gbps)対応、 V.S.W.R. DC~6 GHz: 1.5以下 EMI対策強化 Excellent High Frequency 2.明確なクリック感のある強化 Characteristics. (V.S.W.R. 1.5 Max. ロック構造 up to 6 GHz) 3.ヒロセ独自の信頼性の高い ※防水タイプ: GT16GW 2点接点構造 *Water resistant type is also 4.リフロー実装対応 available as GT16GW. 1 . High speed transmission capable up to 5 Gbps, 定格電流 Current Rating 1A USB3.0 HDMI 1.4 Enhanced EMI prevention. 相当信号対応 2. Reliable positive locking with 定格電流 Current Rating AC 250V Supports USB3.0, HDMI 1.4 clear tactile click.3. Unique 2-point contact 使用温度範囲 Operating Temperature Range GT16C:-30~+105℃ Signal Transmission design on crimp contact. GT16:-40~+85℃ 4. Reflow soldering is optional. 定格電流 Current Rating 1A 定格電圧 Voltage Rating AC 30V 使用温度範囲 Operating Temperature Range -40~+105℃ High Speed Connectors GT17 GT32 Interface Connectors GT25 ZE05 HVH280 GT17H/HN GT32 GT36S FH28 In Vehicle Infotainment FH40 FH41 FH48 FH49F FH50 FH52 FH55 FH63 FH65 U.FL FX20 FX23 FX23L ADAS DF12 DF40 FX23 FX23L FH52 FH63 FH65 The contents are current as of date of May 2018. Contents are subject to change without notice for the purpose of product improvements. 6 人とテクノロジー_J_8P_180511.indd 6 2018/05/11 11:21
Page8

人とテクノロジー_J_8P_180511.indd 100 2018/05/11 11:21
