産業機器・車両市場向け製品 総合カタログ

製品カタログ

産業機器・働く車の"繋がる"を支援 ワイヤレスソリューションカタログ

【掲載内容】
・映像・屋外利用対応CAN/無線ブリッジ GDM-3250
・車載対応CAN/無線ブリッジ CDS-2150
・GDM-3250/CDS-2150連携ソフトウェア CAN Monitor Application
・ワイヤレスブリッジ BR-300AN/BR-310AC
・無線LAN対応Linux OS搭載 アプリケーション組込みBox LB-100AN
・ワイヤレス デジタルサイネージ X-5T/X-5SR

このカタログについて

ドキュメント名 産業機器・車両市場向け製品 総合カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 4.4Mb
登録カテゴリ
取り扱い企業 サイレックス・テクノロジー株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙

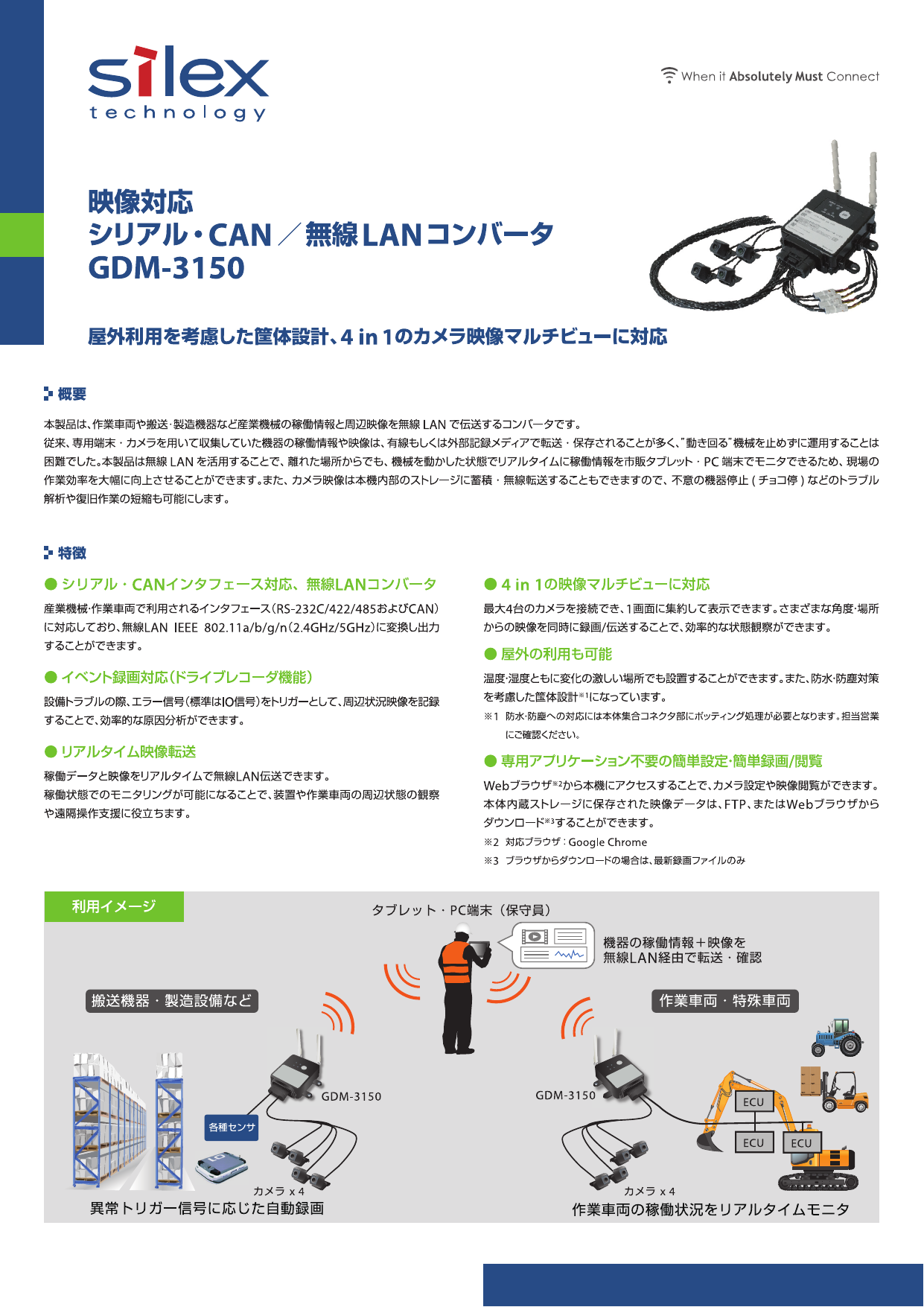

映像対応 シリアル・CAN/無線LANコンバータ GDM-3150
製品カタログ

サイレックス・テクノロジー株式会社

この企業の関連カタログの表紙

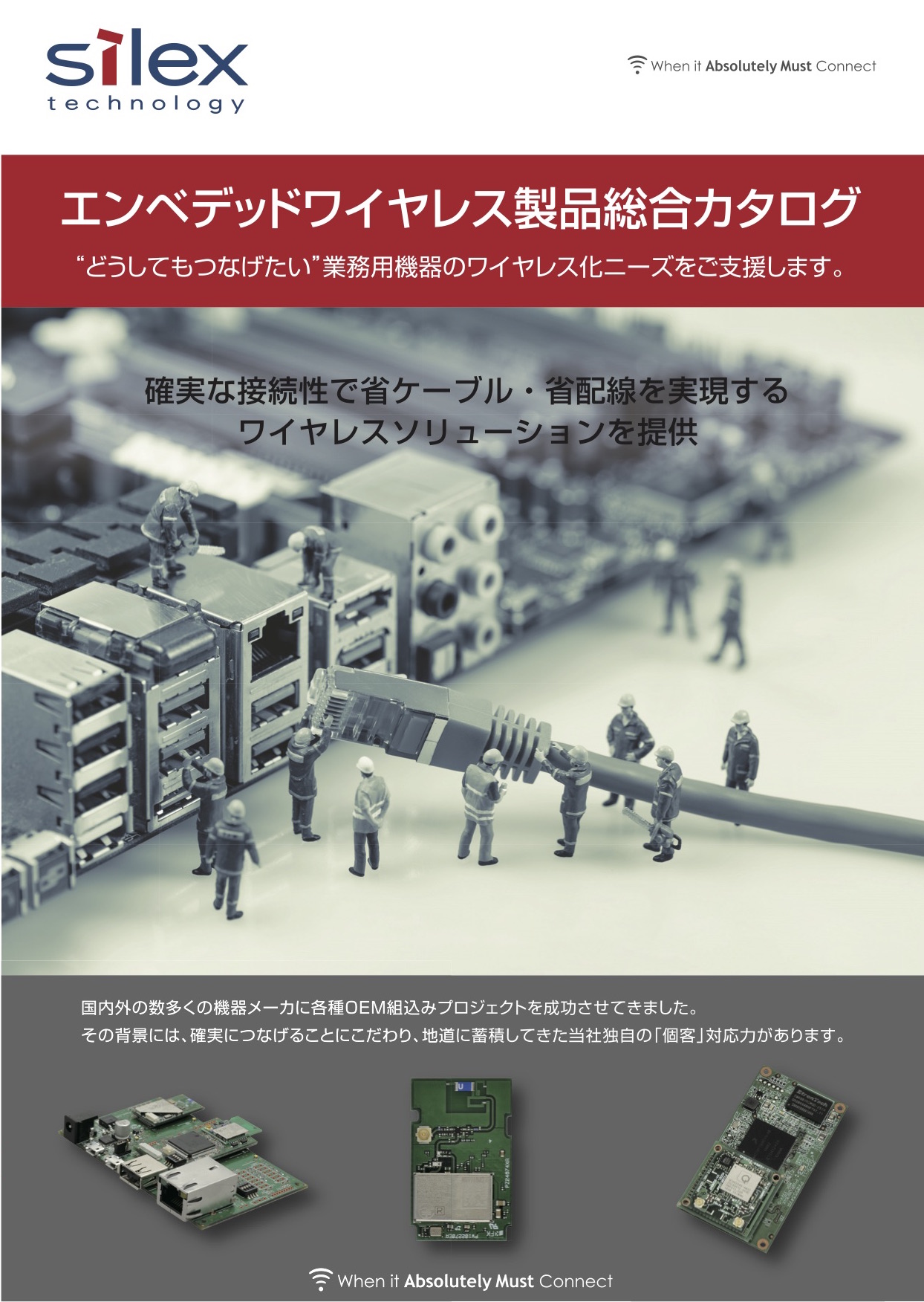

エンベデッドワイヤレス製品 総合カタログ
製品カタログ

サイレックス・テクノロジー株式会社

このカタログ(産業機器・車両市場向け製品 総合カタログ)の内容


Page 1:産業機器・働く車の“繋がる”を支援ワイヤレスソリューションカタログ映像・屋外対応CAN/無線ブリッジ車両対応CAN/無線ブリッジ無線LAN対応 Linux OS搭載アプリケーション組込みBox / IoTゲートウェイBoxワイヤレスブリッジワイヤレスデジタルサイネージサイレックスは、産業機器・車両のIoT化を推進・検討されるセットメーカ様およびIoTソリューションベンダ様向けに、20年以上にわたってつちかった機器同士の接続技術・ノウハウを生かし、産業機器・車両市場向け製品をご提案します。

Page 2:- 1 -サイレックス・テクノロジーの産業ネットワークソリューション(働く車)■映像&稼働監視映像・屋外利用対応CAN/無線ブリッジGDM-3250(2017年夏発売予定)■無線稼働監視車両対応 CAN/無線ブリッジCDS-2150(2017年夏発売予定)silexのCAN無線化技術■ CAN/IP変換機能CANではボーレートが最大1Mbpsの低帯域通信に適したフレームサイズで通信を行います。これを広帯域のIP通信(にそのまま変換すると大変効率の悪い通信となってしまい、LANを有効に活用できません。silexでは、CAN⇔IP変換通信用に最適化したデータバッファリングを行うことで、ストレスの無い無線CAN通信を実現しています。【従来の単純なCAN/IP変換】●転送効率が低い【silex CAN/IP変換】●転送効率が高い

Page 3:産業車両の稼働データ(CAN)や本機に接続された最大4つのカメラ映像を、無線LANに変換~リアルタイムにタブレット・PCへ転送できます。さらに、稼働データや映像は同時に本機内蔵のストレージに保存することもでき、車両に異常が発生した場合の原因解析や早期復旧を可能とするコストパフォーマンスに優れた産業車両向けCANブリッジです。- 2 -映像・屋外利用対応 CAN/無線ブリッジGDM-3250働く車・産業車両車載対応 CAN/無線ブリッジCDS-2150産業車両の稼働データ(CAN)を無線LANに変換~リアルタイムにタブレット・PCへ転送できます。車両を稼働させた状態でのリモートモニタリングや各種設定を可能としますので、現場保守作業の効率が大幅にUPします。さらに、CAN稼働データ同時に本機内蔵のストレージに保存することができ、異常が発生した場合の原因解析や早期復旧も可能とするCANブリッジです。● 産業車両の制御で利用されるCAN通信を無線化● CAN通信 2ch、RS-422/485通信をサポート● 稼働データを無線LANやUSBケーブルで伝送● CAN情報を本機内蔵のストレージに蓄積・取出し可能● 車載利用に耐えうる耐環境性(温度・振動・防水)対応● 産業車両の制御で利用されるCAN通信を無線化● 稼働データと映像をリアルタイムで有線・無線LAN伝送● CAN情報と同時に周囲の映像を最大4つのカメラで録画● CANおよび映像情報は本機内に蓄積・取出し可能● 屋外利用に耐えうる耐環境性(温度・振動・防水)対応【 2017年夏発売予定 】GDM-3250CDS-2150【 2017年夏発売予定 】有線 LAN10/100無線 LANn/a/b/gCAN シリアルRS-232C/422/485デジタル I/O無線 LANn/b/gCAN シリアルRS-422/485デジタル I/OUSB2.0Hi-Speed関連製品GDM-3250/CDS-2150連携ソフトウェアCAN Monitor ApplicationGDM-3250やCDS-2150を使って、CANデータを無線LANでモニタリングするためのWindows用サンプルアプリケーションです。CANデータを本アプリケーションから車両側に送信することもできますので、本製品を購入後すぐにCAN/無線通信機能の評価を開始することができます。※ 本ソフトウェアは弊社製品ページにてダウンロード提供予定CDS 2150

Page 4:サイレックス・テクノロジーの産業ネッ- 3 -■有線機器の無線化ワイヤレスブリッジBR-300ANBR-310AC■映像&稼働監視映像・屋外利用対応CAN/無線ブリッジGDM-3250(2017年夏発売予定)■遠隔監視・遠隔保守Linux BoxLB-100ANIoTゲートウェイBoxGW-100AN(2017年秋発売予定)silexの工場向け無線化技術サイレックスは工場向けに使用される無線機器として、必要かつ便利な特徴を有しています。■ 無線ブリッジ(IPアドレス透過機能) ■ エンタープライズセキュリティ搭載 ■ 無線機器の統合管理※一部製品にて、未対応となっている機能があります。ブリッジは新たなIPの割当をすることなく対象機器のIPアドレスで通信します。枯渇しがちなローカルアドレスの消費を抑えることができます。WPA2(AES)暗号化やIEEE802.1X/EAP認証に対応しています。外部からの不正なアクセスに対する防御も最新の技術でサポートしています。AMCManager®により、最大10,000台のsilex無線機器を統合管理することができます。初期設定やソフトウェアの更新も一括で行うことができるほか、状態監視やログの遠隔取得も可能です。機器AのMACアドレスMAC:0080■■■■■■■■IP:192.168.100.●●●MAC:0080■■■■■■■■アクセスポイントロボットブリッジロボットブリッジ証明書IEEE 802.1X対応インテリジェントハブアクセスポイント認証サーバ証明書証明書のない無許可機器の不正接続をシャットアウト!PC×ロボットブリッジ証明書クラウド

Page 5:- 4 -ットワークソリューション(産業機器)■無線組込みソリューションインテリジェント無線モジュールSX-AP-5800EWBi / SX-582組込み無線モジュールSX-SDMAC / SX-ULPANSX-PCEAN2iSX PCEAN2i■工場作業工程・進捗表示Multicast Distribution SystemX-5有線LAN機器・装置機器の有線LANを簡単に2.4GHz帯および5GHz帯の無線LAN通信に対応させることができます。また、WPA/WPA2、802.1X認証方式に対応しており、高度なセキュリティを求められる工場でも安心してご利用頂けるワイヤレスブリッジです。● 既存のIPアドレスをそのまま無線で利用● 業務用途で利用できる高度なセキュリティ● AMC ManagerⓇ による統合管理に対応BR-310AC(802.11ac 対応 )BR-300ANワイヤレスブリッジ BR-300AN / BR-310AC有線 LAN10/100/1000802.1Xセキュリティ無線 LANn/a/b/g無線 LANac/n/a/b/g有線 LAN10/100/1000802.1Xセキュリティ■リモート監視統合管理ソフトウェアAMC Manager®

Page 6:- 5 -無線LAN対応 Linux OS搭載アプリケーション組込みBox LB-100ANモバイル通信対応 Linux OS搭載IoTゲートウェイ GW-100ANサイレックスで量産実績のあるデュアルバンド無線LAN対応のハードウェアと、無線LANドライバを含む開発キットにより、お客様ご自身でサービスやアプリケーションの組込みが可能となります。稼働監視・モニタが必要なFA機器・装置専用のアプリケーションを本機に追加することで、IoTソリューションを早期に実現できるLinux Boxです。各種産業機器【 2017年秋発売予定 】● 量産適用を前提にした実績のあるハード・ソフト● 提供無線LANライブラリによる専用ソリューション開発● BLEドングルを利用したセンサアプリ連携活用● IoTクラウドゲートウェイエージェントのサポート※1● サイレックスによるお客様開発製品の製造受託※2※1 Kii株式会社のクラウドサービス用エージェント※2 お客様毎の個別対応となります。弊社担当営業にご相談ください。Linux Box LB-100ANをベースに、セルラーモデムを内蔵。FA機器・設備とダイレクトにリモート接続できるM2M(Machine to Machine) VPN機能をサポート。Linux Boxとしての拡張性も同時にサポートすることで、自社のFA機器・設備専用のIoT端末を早期・安価に実現できる、コストパフォーマンスに優れたIoTゲートウェイです。● 量産適用を前提にした実績のあるハード・ソフト● 内蔵モバイルモデムによるInternet接続● M2M VPN機能・サービス※3のサポート● Linux Box LB-100ANとのアプリケーション共通化● サイレックス製ブリッジ製品との連携による親機・子機無線LAN運用※3 大日本印刷株式会社のDNP Multi-Peer VPNモジュールを搭載予定LB-100ANワイヤレス デジタルサイネージX-5T / X-5SR工場作業工程・進捗表示Multicast Distribution System X-5は、有線・無線ネットワークを使って複数モニタに高品質なフルHD映像と音声をズレなく同時に配信できます。さらに、ストア&プレイ機能で個別のコンテンツ再生もできるサイネージ向け端末です。● 高精細なフルHD動画を無線で複数ディスプレイへマルチキャスト配信● デジタルサイネージを無線ネットワーク化。設置場所やレイアウトも思いのまま● 便利な機能で運用をサポート- 決められた時間にコンテンツを再生させるスケジュールを作成したり、IPネット ワークで遠隔から各端末を監視できます(SX Smart Managerを利用: 別売) X-5GW-100AN有線 LAN10/100/1000セルラー内蔵モデム無線 LANn/a/b/gUSB2.0Hi-SpeedシリアルRS-232C有線 LAN10/100/1000無線 LANn/a/b/gUSB2.0Hi-SpeedシリアルRS-232C

Page 7:- 6 -エンタープライズグレード Wi-Fi当社は、民生用途で多数の納入実績をもつ無線LANチップを採用し、独自の設計・開発プロセスを通じて、確実な接続性が求められるエンタープライズ環境での利用にも耐えうるクオリティの無線LAN製品メニューを、各用途にあわせご提供しています。無線LANドライバライセンスLinux,Android,Windows,各種RTOSアクセスポイント、ステーション機能リファレンスドライバのチューニングQualcomm BluetoothスタックWPA/WPA2IEEE 802.1X EAPCCXWi-Fi Directセキュリティ&アプリケーションLinux組込み無線 CPUボード無線LANドライバ、エンタープライズセキュリティ、TCP/IPプロトコルを搭載ボードコネクタタイプドライバ開発不要低消費電力SDIO, 1x1 & 2x2802.11abgn/ac, Bluetoothボードコネクタ、表面実装超低消費電力UART/SPI, 1x1802.11abgn表面実装タイプPCI Express, 2x2/3x3802.11ac/a/b/g/nスロット挿入タイプ高速データ転送サイレックスの価値当社は、無線は切れるものと諦めるのではなく、いかに切れにくくするか、たとえ切れたとしても、早期に発見・解析・対処し、切断状態を最小限に抑えるアプローチで、切れない無線技術を探究しています。Absolutely Must Connect(切れない無線の追求)できるだけ切らない切断状態を最小限に据付・導入可視化障害対応無線環境の調査対策分析低レイテンシーメッシュネットワーク無線の高速化新技術無線の冗長化高速AP接続高速ローミング高速接続チャネル制御アンテナ技術アンテナ利用ノウハウ独自アンテナ統合管理運用遠隔監視アラートsilex valueQualcomm公式認定開発パートナー幅広いCPU/OS対応実績国内自社工場で設計・生産70か国以上の電波認証代行実績部品EOL時も柔軟な製品供給切れない無線の追求Why silex?機器のワイヤレス化には、目にみえない様々なリスクが伴います。当社は、「確実につなげる」ことを追求している組込み開発のプロフェッショナル集団です。多様なプラットフォームの開発経験とノウハウをもとに、ワイヤレス製品開発に伴う様々なお客様リスクを軽減します。製品ラインアップ製品名製品写真外形寸法無線規格ホストインタフェース動作温度接続方法認証国SX-SDMACIEEE 802.11ac/a/b/g/nBluetooth 4.1無線LAN:SDIO v3.0Bluetooth:UART-40 ∼ 85℃表面実装:Direct solder pad 60ピンBBコネクタ:40ピンJP, US, CA, EUSX-SDMAC-2831S SX-SDMAC-2830S SX-SDMAC-2831C SX-SDCAC-2830SX-PCEAN2iIEEE 802.11a/b/g/nPCI Express mini card v1.2PCI Express mini Card エッジJP, US, CA, EU29.9 x 26.7 x 3.5mm-40 ∼ 85℃SX-ULPANUART / SPI15.0 x 20.0 x 2.2mmIEEE 802.11a/b/g/n-40 ∼ 85℃表面実装タイプJP, US, CASX-582NXP社製 i.MX 280(ARM9 / 454MHz)SX-SDMAN255.0 x 30.0 x 10.8mm-10 ~ 70℃50ピンコネクタIEEE 802.11a/b/g/nJP, US, CA, EUEthernet (10/100)UARTチップアンテナ付表面実装タイプ:19.0 x 30.0 x 2.6mm (SX-SDMAC-2830S)       表面実装タイプ:19.0 x 22.0 x 2.6mm (SX-SDMAC-2831S)      コネクタタイプ:24.0 x 24.0 x 4.8mm (SX-SDMAC-2831C)チップアンテナ付SDカードタイプ:30.0 x 51.0 x 6.2mm (SX-SDCAC-2830)  CPU無線モジュール- - -- - -SX-AP-5800EWBi160.0 x 82.0 x 25.0mmIEEE 802.11a/b/g/n-40 ∼ 85℃-Ethernet (10/100/1000)USBJPSX-PCEAN2iMarvell社製Armada 370

Page 8:1500.0417.1改良のため、予告なく仕様を変更することがあります。記載の仕様は2017年4月現在のものです。www. silex. jp東京オフィスけいはんな本社〒105-0014 東京都港区芝1-10-13(芝日景有楽ビル3F) Tel. 03-3455-2131 Fax. 03-3455-5343〒619-0237 京都府精華町光台2-3-1 Tel. 0774-98-3781 Fax. 0774-98-3767スペック一覧システム型番CPU NXP社製 i.MX6 Solo 800MHz NXP社製 i.MX287 454MHz Marvell社製 Armada 370 800MHzROM・RAM 2MB・1GB 512KB・64MB 32MB・128MBストレージ オンボードeMMC 16GB(疑似SLC) オンボードeMMC 2GB(疑似SLC) オンボードeMMC 4GB(MLC)有線LAN x1: 10Base-T/100Base-TX − x1: 10Base-T/100Base-TX/1000Base-T無線LAN x1: IEEE 802.11a/b/g/n 2Tx2R x1: IEEE 802.11b/g/n 1Tx1R x1: IEEE 802.11a/b/g/n 2Tx2RUSB − x1: 2.0 High Speed(OTG対応) x1: 2.0 High SpeedCANx1: CAN 2.0B ActiveISO11898 High Speedx2: CAN 2.0B ActiveISO11898 High Speed−シリアル RS-232C x1, RS-422/485 x1 x1: RS-422/485 x2: RS-232C(外部5pin 内部4pin)デジタル入出力 入力 x2, 出力 x1 入力 x2, 出力 x1 −映像 x4: NTSC − −オーディオ − − −セルラーモデム − − −インタフェース筐体 アルミダイキャスト 樹脂 ステンレス 樹脂外形寸法 142 x 120 x 46.3mm 100 x 90 x 31.2mm 100 x 100 x 25.5mm重量 約580g (アンテナ含む) 約320g 118g電源入力 DC10V∼30V DC10V∼30V AC100V最大消費電力 38.4W (DC24V, 1.6A: 最大) 未定 5.5W (DC5V, 1.1A)動作温度条件 -30℃∼65℃ -30℃∼65℃ 0℃∼40℃保存温度条件 -40℃∼85℃ -40℃∼85℃ -10℃∼50℃防塵・防水 防塵:JIS D 0207 F2/防水:JIS D 0203 D2 防塵:JIS D 0207 F2/防水:JIS D 0203 D2 −GDM-3250その他CDS-2150 LB-100AN標準価格(税別) OPEN OPEN¥35,000(基本キット: 開発環境込み)¥20,000(追加キット: 本体のみ)システム型番CPU Marvell社製 Armada 370 800MHz Marvell社製 Armada 370 800MHz Marvell社製 Armada 370 800MHzROM・RAM 32MB・128MB 32MB・128MB 16MB・128MBストレージ オンボードeMMC 4GB(MLC) オンボードeMMC 2GB(疑似SLC) x1: 外部 microSDスロット有線LAN x1: 10Base-T/100Base-TX/1000Base-T x1: 10Base-T/100Base-TX/1000Base-T x1: 10Base-T/100Base-TX/1000Base-TUSB x1: 2.0 High Speed − x1: 2.0 High Speed(未使用/拡張用)シリアル x2: RS-232C(外部5pin 内部4pin) − −CAN − − −デジタル入出力 − − −オーディオ − − x1: Ø3.5mm ステレオミニジャックインタフェースGW-100AN BR-300AN / BR-310AC X-5T / X-5SR無線LAN x1: 802.11a/b/g/n 2Tx2R【BR-300AN】x1: 802.11a/b/g/n 2Tx2R【BR-310AC】x1: 802.11a/b/g/ac 3Tx3Rx1: 802.11a/b/g/n 2Tx2R映像 − −【X-5T】 x1: DVI-I(入力)【X-5SR】x1: DVI-D(出力)セルラーモデム x1: 内蔵アンテナ込み − −筐体 樹脂 樹脂 樹脂重量 未定 【BR-300AN】120g【BR-310AC】148g約270g電源入力 AC100V x1, DC24V x1 AC100V AC100Vその他動作温度条件 0℃∼40℃ 0℃∼40℃ 0℃∼35℃保存温度条件 -10℃∼50℃ -10℃∼50℃ 0℃∼60℃防塵・防水 − − −標準価格(税別) 未定【BR-300AN】¥15,800【BR-310AC】¥19,800【X-5T】 ¥69,800【X-5SR】¥59,800外形寸法 未定 【BR-300AN】100 x 100 x 25.5mm【BR-310AC】130 x 100 x 26.2mm155 x 120 x 32mm最大消費電力 未定 【BR-300AN】5.5W (DC5V, 1.1A)【BR-310AC】6.5W (DC5V, 1.3A)最大10W※ 発売予定製品の商品のデザイン、仕様、外観は予告なく変更する場合があります。記載の予定仕様は2017年4月現在のものです。スペック一覧Microsoft, Windowsなどは、米国マイクロソフトコーポレーションの米国および、他の国における登録商標または商標です。 その他記載された社名および製品名は各社の登録商標または商標です。
