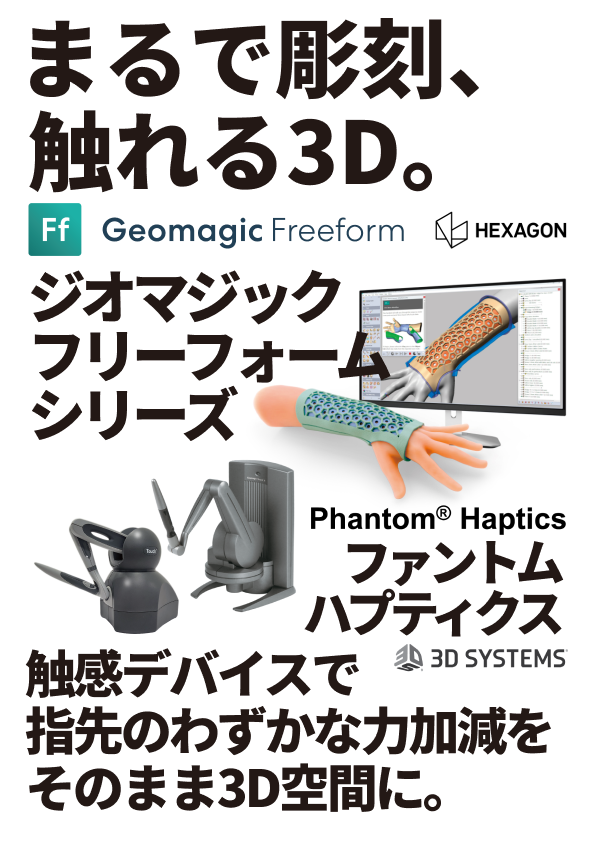

まるで彫刻、触れる3D。 ｜ Geomagic Freeformシリーズ

「Freeforｍ®」システムの特徴は、ペン型触感デバイスとボクセル モデリング。触感デバイスを使用すると、まるで画面上の３次元モ デルに触れているかのような触感が手元に伝わります。これにより 手元に対象物があるかの様な自由で繊細なコントロールが可能とな ジオマジック ります。また、ボクセル（粒子）の集まりで3次元モデルを表現する 事で、有機的な形状や微小な表面の凹凸など、どんな複雑な形状でも 表現する事ができます。さらにCADやCGソフトとのスムーズな連携 も可能です。 フリーフォーム ファントムハプティクス 触感デバイスで指先の わずかな力加減をそのまま3D空間に。 お問 い 合 わ せ

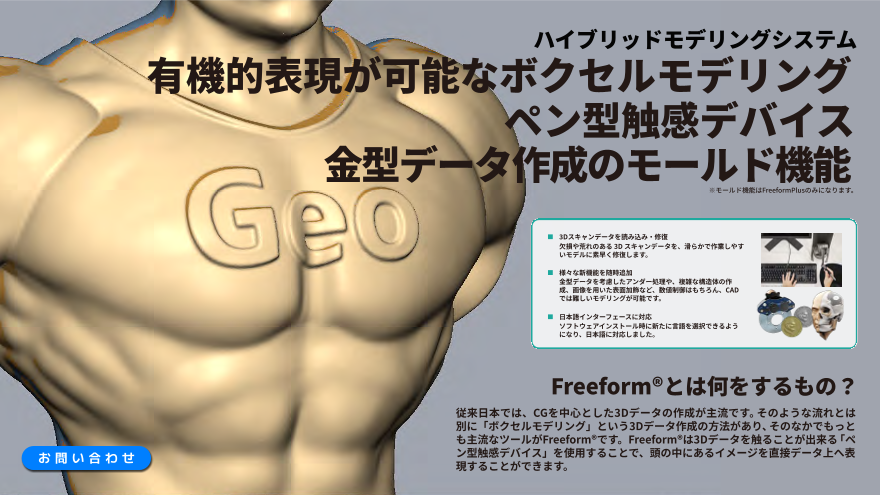

ハイブリッドモデリングシステム 有機的表現が可能なボクセルモデリング ペン型触感デバイス 金型データ作成のモールド機能 ※モールド機能はFreeformPlusのみになります。 3Dスキャンデータを読み込み・修復 欠損や荒れのある 3D スキャンデータを、滑らかで作業しやす いモデルに素早く修復します。 様々な新機能を随時追加 金型データを考慮したアンダー処理や、複雑な構造体の作 成、画像を用いた表面加飾など、数値制御はもちろん、CAD では難しいモデリングが可能です。 日本語インターフェースに対応 ソフトウェアインストール時に新たに言語を選択できるよう になり、日本語に対応しました。 Freeform®とは何をするもの？ 従来日本では、CGを中心とした3Dデータの作成が主流です。そのような流れとは 別に「ボクセルモデリング」という3Dデータ作成の方法があり、そのなかでもっと も主流なツールがFreeform®です。Freeform®は3Dデータを触ることが出来る「ペ お 問 い 合 わ せ ン型触感デバイス」を使用することで、頭の中にあるイメージを直接データ上へ表 現することができます。

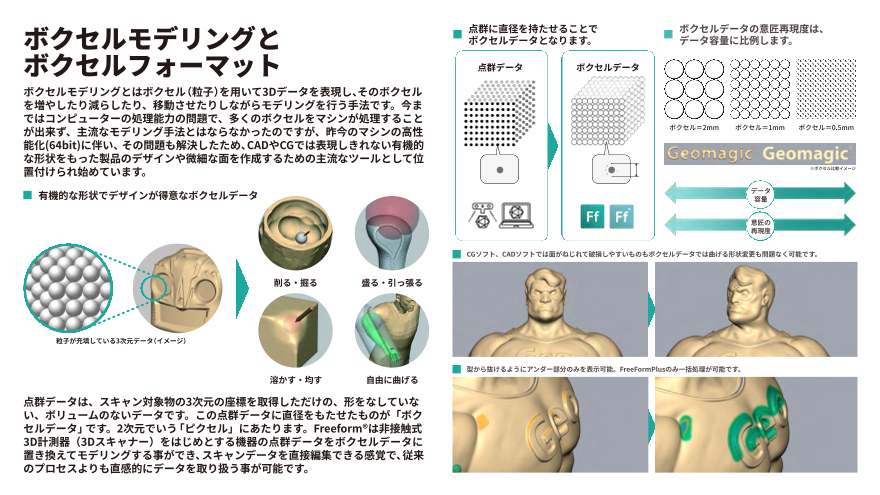

ボクセルモデリングと 点群に直径を持たせることで ボクセルデータの意 現は ボクセルデータとなります。 データにします。 ボクセルフォーマット 点群データ ボクセルデータ ボクセルモデリングとはボクセル（粒子）を用いて3Dデータを表現し、そのボクセル を増やしたり減らしたり、移動させたりしながらモデリングを行う手法です。今ま ではコンピューターの処理能力の問題で、多くのボクセルをマシンが処理すること が出来ず、主流なモデリング手法とはならなかったのですが、昨今のマシンの高性 ボクセル＝2mm ボクセル＝1mm ボクセル＝0.5mm 能化(64bit)に伴い、その問題も解決したため、CADやCGでは表現しきれない有機的 な形状をもった製品のデザインや微細な面を作成するための主流なツールとして位 置付けられ始めています。 ※ボクセル比較イメージ 有機的な形状でデザインが得意なボクセルデータ データ 容量 意匠の 再現度 CG、CADでは面が じれてしやすいものもボクセルデータでは曲げる形状も問題なく 可能です。 削る・掘る 盛る・引っ張る 粒子が充填している3次元データ（イメージ） からける ようにンーのを表 可能。FreeForm の処理が 可能です。 溶かす・均す 自由に曲げる 点群データは、スキャン対象物の3次元の座標を取得しただけの、形をなしていな い、ボリュームのないデータです。この点群データに直径をもたせたものが「ボク セルデータ」です。2次元でいう「ピクセル」にあたります。Freeform®は非接触式 3D計測器（3Dスキャナー）をはじめとする機器の点群データをボクセルデータに 置き換えてモデリングする事ができ、ス キャンデータを直接編集できる感覚で、従来 のプロセスよりも直感的にデータを取り扱う事が可能です。

ハイブリッドモデリングシステム ペン型触感デバイス コマンド一覧 ボクセルモデリングの機能を ほぼ網羅したスタンダードモ デル。 画面上の3次元モデルに触れると、手に触感が伝わってきます。 粘土をいじる様な感覚で、削る、盛り上げる等の作業が可能です。 シリーズ構成と アップグレードについて ソフトウェアとデバイスの組み合わせにより、お客様のニーズに合わせたシステムを コマンド一覧 ご提供いたします。 プロ向けのモールド機能を 含めた200を越えるコマン ドを搭載。 ハードウェア ソフトウェア アップグレード アップグレード FreeformPlus追加コマンド

製品仕様 Freeformシリーズステムデータフォーマット 製品の主な機能 Freeform Freeform Plus Freeform FreeformPlus メッシュ変換・ブールサポート 〇 〇 S Files ( JPEG Files (*.jpg TL *.stl) STL Files (*.stl) STEP Files (*.stp *.step) SubDサーフェス作成とモデリング 〇 〇 Wavefront OBJ Flles ( ) *.jpeg) *.obj PN Wavefront OBJ Flles (*.obj) sition File (*.xml) 機能（LayerFX,CageFX,ShapeFX） 〇 〇 インポート PL G File (*.png) Po StructureFX Y Files(*.ply) Photoshop File ( PLY Files(*.ply) Bitmap File (*.bmp) d) IGES Files (*.igs *.iges) *.ps S h File ( IGES Files (*.igs *.iges) JPEG Files (*.jpg *.jpeg) Position File ( ketc *.skh) サーフェースまたはフリースペースでのピースの手動パターン化 〇 〇 *.xml) ParaSolid Binary Files (*.x_b) ng) Bitmap File ( bmp) Illustrator File ( PNG File (*.p *.ai) *. _t) Photoshop File (*.psd) AutocadDXF File ( araSolid Text Files (*.x *.dxf) P クレイまたはポリゴンモデルからNURBSサーフェスに自動曲面化 〇 〇 3Dプリント性能分析 〇 〇 3D Sprintとの統合 〇 〇 Binary STL Files (*.stl) ry STL Files (*.stl) IGES Files (*.igs) IGES Files (*.igs Bina ASCII STL Files (*.stl) ASCII STL Files (*.stl) ParaSolid Binary Files (*.x_b) 独立クレイファイルビューア 〇 〇 *.iges) Wavedront OBJ Files (*.obj) 3D Systems VR t OBJ Files (*.obj) ParaSolid Text Files (*.x_t) スポート ML File ( Wavedron *.wrl) エク ZPR File (*.zpr) r) STEP Files (*.stp *.step) 2D スケッチツール（アウトラインテキストを含む） 〇 〇 Binary PL Actify3D ( D Systems ZPR File (*.zp *.3D) 3 Y Files (*.ply) 3D Position File ( les (*.ply) VRML File (*.wrl) *.xml) Binary PLY Fi Manufacturing Format (*.3mf) ターンテーブルまたはオーソグラフィックビューの出力 (bmp、jpg、および、透過オプションを含むpng) 〇 〇 3D PDF Files ( KeyShot Files ( ring Format (*.3mf) Position File (*.xml) *.bip) 3D Manufactu *.pdf) 3D PDF Files (*.pdf) KeyShot Files (*.bip) ポリゴンと中間CAD形式の3Dモデルインポート (stl、obj、ply、xml、zpr、iges、stp、step) 〇 〇 SubDサーフェーステクスチャリング 〇 〇 StructureFX - CellularFX(格子構造) 〇 〇 PCスペック（当社推奨環境） ケージおよび格子変形 〇 〇 オフセット画像、押し出しプロファイル、およびパーツ分析のための2Dスライサーツール 〇 〇 対応OS ： Windows® 10 / Windows® 11 64bit プ CPU ： Intel® または AMD® 64bit プロセッサー ロファイルからオブジェクト表面に沿ったシェルカットオブジェクトの作成 〇 〇 （3.0GHz以上 / 複数コア推奨） メモリ ： 32GB〜 Sub DからNURBSへの変換 - 〇 グラフィックカード ： 以下から選択（OpenGL 4.3以上推奨） NVIDIA　Quadro RTX 4000 / Quadro P4000 (8GB) / P2000 / P1000 削減と出力のバッチおよびバックグラウンド処理 - 〇 AMD　　Radeon Pro WX 7100 / WX 5700 / WX 5100 ハードディスク ： 512GB SSD Wrap for Freeform Plusの使用 - 〇 ※推奨スペック詳細はお問い合わせください。 CADソリッド＆サーフェスツール - 〇 自動成型パーティングライン機能 - 〇 パーティングラインカーブからの成型パーティングサーフェス押出 - 〇 CADネイティブフォーマットの3Dインポート (x_b, x_t, sldprt) - 〇 ※商品の詳細仕様や価格は予告なく変更することがございます。 お 問 い 合 わ せ

ケイズデザインラボの機材導入前後の充実したサポート体制を ぜひ体験ください。 3Dデジタルツール導入支援 いろいろな業界への豊富な導入実績 私たちは、お客様が3Dスキャナーやソフトウェアをスムー 製造業や自動車業をはじめ、幅広い業界に導入実績がございます。「どのツールを利用す ズに導入できるよう全面的に支援します。導入計画の立案 ればいいか分からない」「ツールの利用方法含めサポートしてほしい」というお悩みを から、適切なツールの選定、設置・配置の最適化に至るま 持ったお客さまにも柔軟に対応させていただきます。 で、現場経験豊富な専門スタッフが一貫してご案内。お客 様のニーズに合わせたカスタマイズも可能です。 自動車関連部品 おもちゃ・フィギュア 容器包装・パッケージ 医療業界 人材育成、教育支援 3D技術を導入・活用するための人材育成と教育を支援しま す。初心者から上級者まで、幅広いレベルに対応したト レーニングプログラムを提供。実務を通じて、操作技術の 習得だけでなく、3Dデータの活用方法についても深い理解 を得られるよう設計します。 建設設計 金属加工・樹脂加工 教育・公的機関 家電メーカー 技術サポート 株式会社ケイズデザインラボ 購入後も安心できる技術サポートを提供します。トラブル 発生時の迅速な対応はもちろん、定期的なメンテナンスや 企業名：株式会社ケイズデザインラボ アップデート情報の提供を行います。また、ユーザーの皆 設立　：2006年2月14日 様がより高度な使用方法や応用技術を学べるよう、個別の 資本金：8,375万円 対応もいたします。 住所　：東京都千代田区九段南3-8-11-7F https://www.ksdl.co.jp/ お 問 い 合 わ せ
