リバースモデリング ｜ Geomagic DesignX

Geomagic® Design X™は、高精細化が進む3D スキャニングデータ、CTスキャンなどから生成 されるメッシュデータなどを編集、フィーチャー ベースのCADモデルを作成することが可能な ソフトウェアです。 シェアNo.1リバース エンジニアリングソフト ジオマジック デザイン エックス お 問 い 合 わ せ

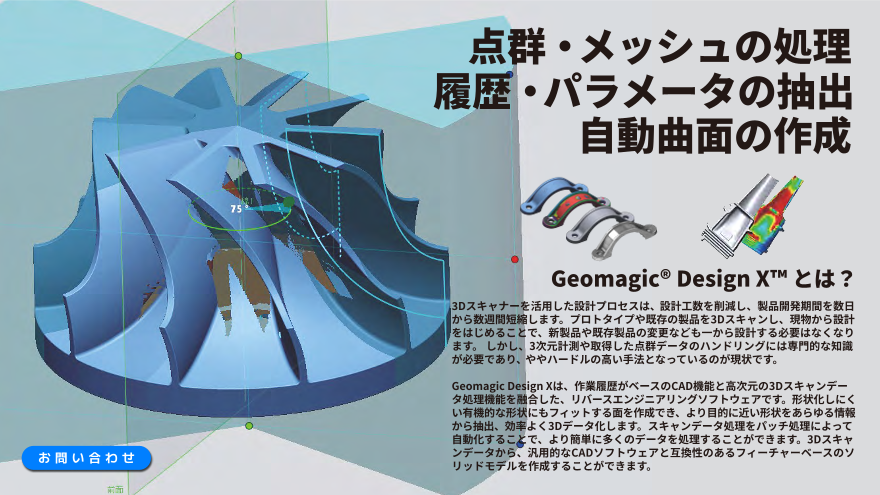

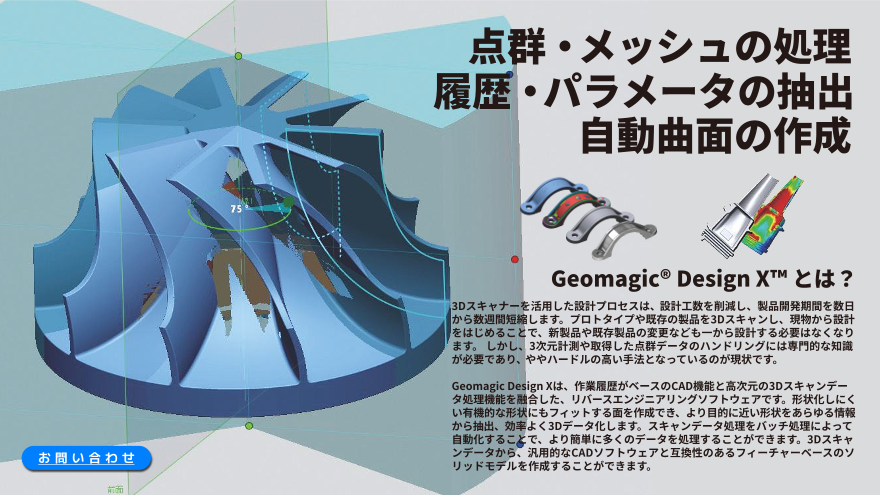

点群・メッシュの処理 履歴・パラメータの抽出 自動曲面の作成 Geomagic® Design X™ とは？ 3Dスキャナーを活用した設計プロセスは、設計工数を削減し、製品開発期間を数日 から数週間短縮します。プロトタイプや既存の製品を3Dスキャンし、現物から設計 をはじめることで、新製品や既存製品の変更なども一から設計する必要はなくなり ます。 しかし、3次元計測や取得した点群データのハンドリングには専門的な知識 が必要であり、ややハードルの高い手法となっているのが現状です。 Geomagic Design Xは、作業履歴がベースのCAD機能と高次元の3Dスキャンデー タ処理機能を融合した、リバースエンジニアリングソフトウェアです。形状化しにく い有機的な形状にもフィットする面を作成でき、より目的に近い形状をあらゆる情報 から抽出、効率よく3Dデータ化します。スキャンデータ処理をパッチ処理によって 自動化することで、より簡単に多くのデータを処理することができます。3Dスキャ お 問 い 合 わ せ ンデータから、汎用的なCADソフトウェアと互換性のあるフィーチャーベースのソ リッドモデルを作成することができます。

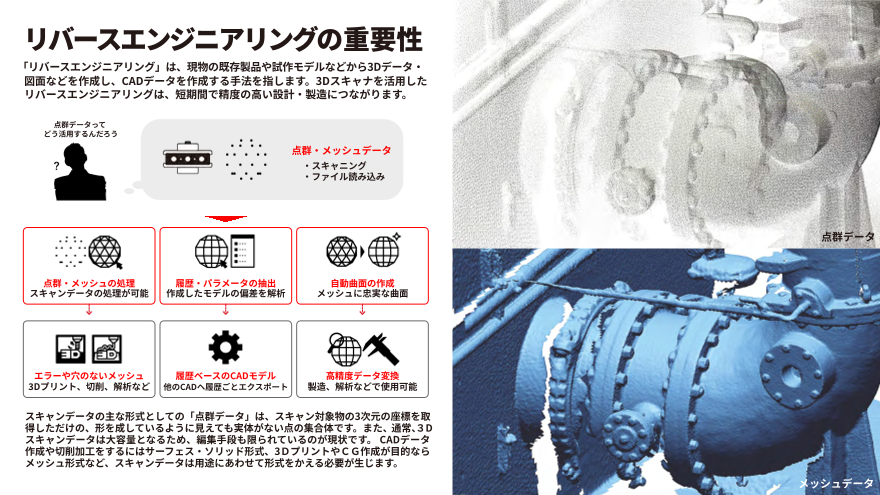

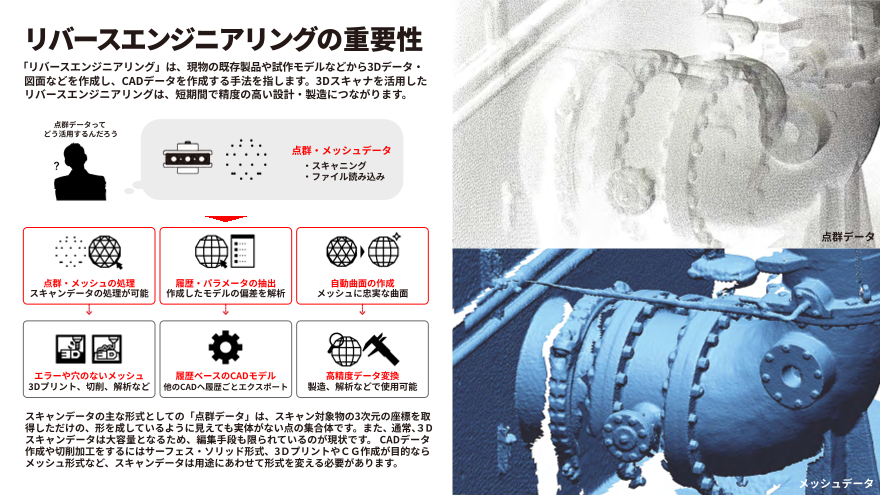

リバースエンジニアリングの重要性 「リバースエンジニアリング」は、現物の既存製品や試作モデルなどから3Dデータ・ 図面などを作成し、CADデータを作成する手法を指します。3Dスキャナを活用した リバースエンジニアリングは、短期間で精度の高い設計・製造につながります。 点群データって どう活用するんだろう 点群・メッシュデータ ・スキャニング ・ファイル読み込み 点群データ 点群・メッシュの処理 履歴・パラメータの抽出 自動曲面の作成 スキャンデータの処理が可能 作成したモデルの偏差を解析 メッシュに忠実な曲面 エラーや穴のないメッシュ 履歴ベースのCADモデル 高精度データ変換 3Dプリント、切削、解析など 他のCADヘ履歴ごとエクスポート 製造、解析などで使用可能 スキャンデータの主な形式としての「点群データ」は、スキャン対象物の3次元の座標を取 得しただけの、形を成しているように見えても実体がない点の集合体です。また、通常、３D スキャンデータは大容量となるため、編集手段も限られているのが現状です。 CADデータ 作成や切削加工をするにはサーフェス・ソリッド形式、3ＤプリントやＣＧ作成が目的なら メッシュ形式など、スキャンデータは用途にあわせて形式をかえる必要が生じます。 メッシュデータ

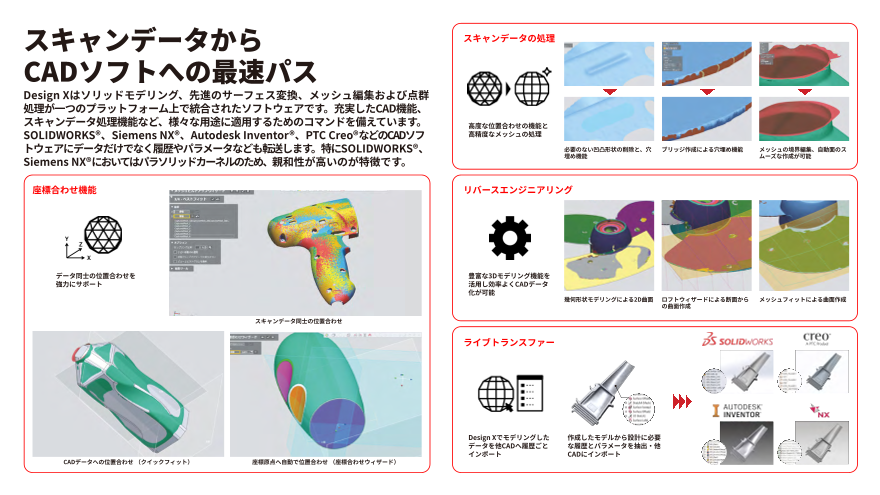

スキャンデータから スキャンデータの処理 CADソフトへの最速パス Design Xはソリッドモデリング、先進のサーフェス変換、メッシュ編集および点群 処理が一つのプラットフォーム上で統合されたソフトウェアです。充実したCAD機能、 スキャンデータ処理機能など、様々な用途に適用するためのコマンドを備えています。 高度な位置合わせの機能と SOLIDWORKS®、Siemens NX®、Autodesk Inventor®、PTC Creo®などのCADソフ 高精度なメッシュの処理 トウェアにデータだけでなく履歴やパラメータなども転送します。特にSOLIDWORKS®、 必要のない凹凸形状の削除と、穴 ブリッジ作成による穴埋め機能 メッシュの境界編集、自動面のス 埋め機能 ムーズな作成が可能 Siemens NX®においてはパラソリッドカーネルのため、親和性が高いのが特徴です。 座標合わせ機能 リバースエンジニアリング データ同士の位置合わせを 豊富な3Dモデリング機能を 強力にサポート 活用し効率よくCADデータ 化が可能 幾何形状モデリングによる2D曲面 ロフトウィザードによる断面から メッシュフィットによる曲面作成 の曲面作成 スキャンデータ同士の位置合わせ ライブトランスファー Design Xでモデリングした 作成したモデルから設計に必要 データを他CADへ履歴ごと な履歴とパラメータを抽出・他 インポート CADにインポート CADデータへの位置合わせ （クイックフィット） 座標原点へ自動で位置合わせ （座標合わせウィザード）

主な機能 比較表 Design X Go Design X Plus Design X Pro スキャナーデバイスのサポート スキャナインターフェース 〇 〇 〇 スキャナプラグインとプローブ × 〇 〇 インポート/エクスポート 標準メッシュ、ポイント、DXF、CAD 形式、スキャン形式のインポート/エクスポート 〇 〇 〇 ネイティブCAD形式のインポート/エクスポート ※1 × × 〇 選択 Go / Plus Pro 基本的な選択ツール 〇 〇 〇 ※１　出力できる形式の数が ※２　Proでは部分的にスムー ※３　ProではSTLを展開する　　 高度な選択ツール × × 〇 　　　異なります。 　　　ジングや境界を編集など 　　　機能があります。 　　　が可能。 スキャン編集と修復 メッシュの修復と編集 〇 〇 〇 ポイントクラウドの修復 〇 〇 〇 高度なメッシュ編集とウィザード ※2 × × 〇 高度なポイントクラウド編集 × × 〇 ロール/アンロールスキャン ※3 × × 〇 テクスチャリング × × 〇 配置 手動調整 〇 〇 〇 自動推測、グローバル＆ファインアライメントに基づく自動アライメント 〇 〇 〇 ※４　全自動で領域分けが可能。 ※５　Plus、Proでは歯車作成の ※６　トレース時間を削減する 高度なアライメントツールとウィザード × × 〇 　　　(Go/Plusは手動による 　　　際にスキャンデータに沿って 　　　自動スケッチ機能。 地域 　　　領域分け、領域選択が必要。) 　　　サーフェスを貼ることが可能。 手動によるリージョンの作成と編集 〇 〇 〇 自動領域 ※4 × × 〇 推奨動作環境 ソリッド＆サーフェスモデリング 参照ジオメトリ 〇 〇 〇 サポートOS Windows® 10（64bit） ~ Windows® 11（64bit） 2Dメッシュ スケッチ 〇 〇 〇 2Dスケッチ 〇 〇 〇 CPU 最小：Intel®64-bit / AMD®64-bitプロセッサ 基本的なソリッド＆サーフェスモデリング 最大：Intel®Core™i7/i9(13th 世代以降) AMD Ryzen™7/9(5000 シリーズ以降) 〇 〇 〇 基本的な3Dスケッチ 〇 〇 〇 メモリ 最小8GB、推奨32GB以上 ソリッド & サーフェス プリミティブ ウィザード 〇 〇 〇 高度なソリッド＆サーフェス モデリングと編集 ※5 × × 〇 ハードディスク 30GB以上、推奨512GB以上の空き容量を持つSSD または10000RPM以上のHDD 3Dメッシュ スケッチ × × 〇 3D曲線と直接編集ツール × × 〇 ディスプレイ 最小1280×720、 推奨1920×1080以上の解像度、32bitカラー 高度な2Dスケッチツール × × 〇 高度な3Dスケッチと編集 グラフィックカード OpenGL 4.0以上に対応するNIVIDA GPUと2GB VRAM × × 〇 推奨4GB以上のNIVIDA RTXシリーズ 自動スケッチ ※6 × × 〇 モデリングウィザード × × 〇 お 問 い 合 わ せ CAD修正 × × 〇 ※商品の詳細仕様や価格は予告なく変更することがございます。

ケイズデザインラボの機材導入前後の充実したサポート体制を ぜひ体験ください。 3Dデジタルツール導入支援 いろいろな業界への豊富な導入実績 私たちは、お客様が3Dスキャナーやソフトウェアをスムー 製造業や自動車業をはじめ、幅広い業界に導入実績がございます。「どのツールを利用す ズに導入できるよう全面的に支援します。導入計画の立案 ればいいか分からない」「ツールの利用方法含めサポートしてほしい」というお悩みを から、適切なツールの選定、設置・配置の最適化に至るま 持ったお客さまにも柔軟に対応させていただきます。 で、現場経験豊富な専門スタッフが一貫してご案内。お客 様のニーズに合わせたカスタマイズも可能です。 自動車関連部品 おもちゃ・フィギュア 容器包装・パッケージ 医療業界 人材育成、教育支援 3D技術を導入・活用するための人材育成と教育を支援しま す。初心者から上級者まで、幅広いレベルに対応したト レーニングプログラムを提供。実務を通じて、操作技術の 習得だけでなく、3Dデータの活用方法についても深い理解 を得られるよう設計します。 建設設計 金属加工・樹脂加工 教育・公的機関 家電メーカー 技術サポート 株式会社ケイズデザインラボ 購入後も安心できる技術サポートを提供します。トラブル 発生時の迅速な対応はもちろん、定期的なメンテナンスや 企業名：株式会社ケイズデザインラボ アップデート情報の提供を行います。また、ユーザーの皆 設立　：2006年2月14日 様がより高度な使用方法や応用技術を学べるよう、個別の 資本金：8,375万円 対応もいたします。 住所　：東京都千代田区九段南3-8-11-7F https://www.ksdl.co.jp/ お 問 い 合 わ せ
