どこへでも持ち運べる高精度三次元計測機 ｜ フリースキャンUEシリーズ

SHINING 3Dの3Dスキャナの技術を用いて、 従来より測定・検査目的に特化したモデルが 登場しました。 誰にでも高精度で 高品質な測定データを。 UEシリーズ フリースキャン UEプロ / プロ2 お 問 い 合 わ せ

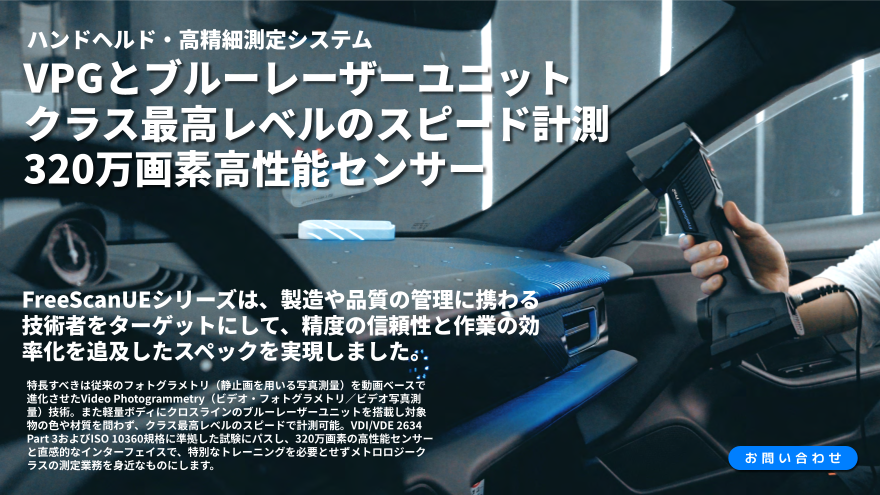

ハンドヘルド・高精細測定システム VPGとブルーレーザーユニット クラス最高レベルのスピード計測 320万画素高性能センサー FreeScanUEシリーズは、製造や品質の管理に携わる 技術者をターゲットにして、精度の信頼性と作業の効 率化を追及したスペックを実現しました。 特長すべきは従来のフォトグラメトリ（静止画を用いる写真測量）を動画ベースで 進化させたVideo Photogrammetry（ビデオ・フォトグラメトリ／ビデオ写真測 量）技術。また軽量ボディにクロスラインのブルーレーザーユニットを搭載し対象 物の色や材質を問わず、クラス最高レベルのスピードで計測可能。VDI/VDE 2634 Part 3およびISO 10360規格に準拠した試験にパスし、320万画素の高性能センサー と直感的なインターフェイスで、特別なトレーニングを必要とせずメトロロジーク ラスの測定業務を身近なものにします。 お 問 い 合 わ せ

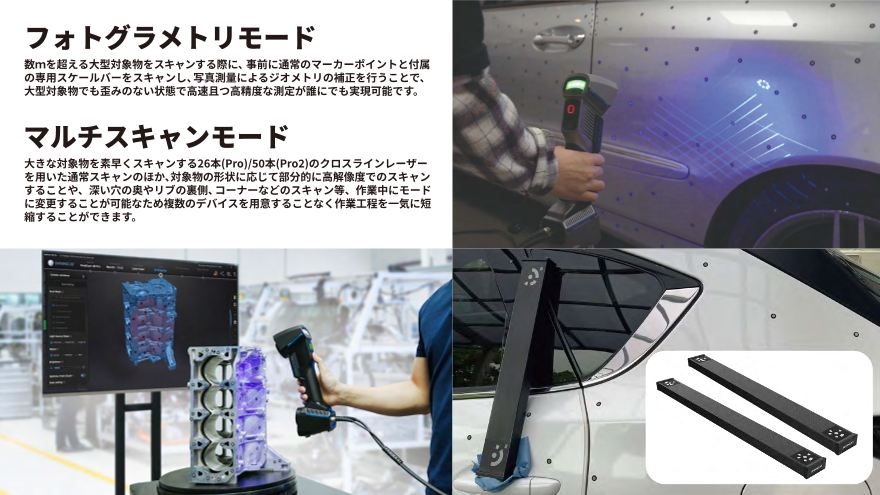

フォトグラメトリモード 数ｍを超える大型対象物をスキャンする際に、事前に通常のマーカーポイントと付属 の専用スケールバーをスキャンし、写真測量によるジオメトリの補正を行うことで、 大型対象物でも歪みのない状態で高速且つ高精度な測定が誰にでも実現可能です。 マルチスキャンモード 大きな対象物を素早くスキャンする26本(Pro)/50本(Pro2)のクロスラインレーザー を用いた通常スキャンのほか、対象物の形状に応じて部分的に高解像度でのスキャン することや、深い穴の奥やリブの裏側、コーナーなどのスキャン等、作業中にモード に変更することが可能なため複数のデバイスを用意することなく作業工程を一気に短 縮することができます。

ファインスキャンモード データサイズが大きくなりがちな高解像度スキャンにおいて、全体を低解像度で スキャンし必要な部分のみ高解像度のスキャンを行うことも可能に。複数の解像 度を混在させデータサイズを縮小。もちろんスキャン作業中のモード変更が可能 です。 ディープホールモード 穴の奥やリブの裏側、金型のコーナー部分など、レーザー光の届きにくい部位に対 し、光源を集約したシングルラインレーザーを用いて効率よく隅々までスキャンが 可能になりました。もう撮れない部位を別のスキャナで撮りなおす必要がありませ ん。 ハイスピードモード フレームレートを一時的に180fpsまで向上させ、大型の対象物のもつ広範囲な面積を３ 倍速でスキャンできるモードを搭載しました。４ｍ超のＳＵＶのボディを1人で10分程 度でスキャンできるスペックです。※要求諸条件あり・通常スキャンモードよりも若干の精度低下あり

各種ソフトウェアとの 簡単操作 シームレスな連携 FreeScanUE Proは750g/Pro2は950g ソフトウェア連携機能を搭載。測定した 軽量で人間工学に基づいたデザイン。 点群やメッシュデータをシームレスに素 またPro2はワイヤレスとなっており、 早く移行でき、スムーズで効率的な作業 自由にスキャンが可能です。 が可能。 判りやすい日本語 インターフェース 専用キャリングケース付属 直感的でわかりやすいShining3D社共 キャスター付き付属キャリングケース 通のインターフェース。日本語化され に必要なすべてのアッセンブリが収納 たメニューで誰にでも簡単に操作可 可能。必要なタイミングにどこへでも 能。従来のような難しいトレーニング 持ち出せるメトロロジークラスの3D やスキルが不要です。 スキャナーです。 幅広い素材へ対応 波長の短いブルーレーザを用いる事に 作シ リース よって、黒色や高反射性表面のスキャ ンに対応。事前のパウダー塗装が必要 なくなり、より効率的なスキャン処理 を実現。 は 社スッ クです。なスッ クは 、お ですがお いわ せくさい。

⑧ ⑨ FreeScan UE Series モデル UE Pro UE Pro2 ⑩ モード選択 複数ラインレーザー・単一レーザー・ファインモード 光源 ブルーレーザー ⑪ マルチラインスキャンモード 26 Lines 50 Lines シングルスキャンモード スキャンモード 1Line ② ④ ⑥ ファインスキャンモード 7Lines ① ③ ⑤ ⑦ スキャン速度 1,850,000 points/秒 3,460,000 points/秒 ①スキャナ本体 ②電源アダプター ③スキャナ接続用ケーブル ワーキングディスタンス 300mm　※ファインモード時は200mm ④AC接続ケーブル ⑤キャリブレーションボード ⑥スケールバー スキャン精度 最高0.02mm ⑦専用キャリングケース ⑧性能証明書 ⑨マーカーポイント(9mm・6mm) 体積当たり精度 0.02 mm+0.03 mm/m(スタンダード) ⑩USBメモリ ⑪ソフトウェアドングル 0.02 mm+0.015 mm/m(フォトグラメトリモード) 被写界深度 180mm-560mm 360mm ※UE PRO2では上記に加えワイヤレスステーションやバッテリー、充電器などが含まれます。詳細はお問合せください。 最大スキャン範囲 600mm x 550mm 点間ピッチ(解像度) 0.01～10mm ※製品に関するお問い合わせは下記までお願いいたします。 レーザー強度 Class 2M (アイセーフ) shining3d@ksdl.co.jp インターフェイス USB 3.0 平日10:00〜18:00に対応（土日祝は除く） 本体寸法 298mm x 103.5mm x 74.5mm 305.8mm x 118.9mm x 100.8mm 本体重量 840g 950g 電源 DC: 12V, 5.0A 保障動作温度 - 20°C ~ 40°C 保障動作湿度 10%-90% 出力フォーマット OBJ ; STL ; ASC ; PLY ; P3 ; 3MF 動作環境（シリーズ推奨スペック） ※商品の詳細仕様や価格は予告なく変更することがございます。 対応OS ： Windows 10 64bit ※Windows 32bit およびMac OSには対応しておりません。 インターフェース ： USB3.0×1ポート グラフィックカード ： 【Pro】 NVIDIA GeForce RTX3060　 （グラフィックメモリ6GB以上） ： 【UE11】NVIDIA GeForce RTX 2060以上　（グラフィックメモリ4GB以上） CPU ： corei7-8700以上　メモリ32GB以上 ※上記は弊社推奨スペックです。詳細なスペック等は、お手数ですがお問い合わせください。 お 問 い 合 わ せ

ケイズデザインラボの機材導入前後の充実したサポート体制を ぜひ体験ください。 3Dデジタルツール導入支援 いろいろな業界への豊富な導入実績 私たちは、お客様が3Dスキャナーやソフトウェアをスムー 製造業や自動車業をはじめ、幅広い業界に導入実績がございます。「どのツールを利用す ズに導入できるよう全面的に支援します。導入計画の立案 ればいいか分からない」「ツールの利用方法含めサポートしてほしい」というお悩みを から、適切なツールの選定、設置・配置の最適化に至るま 持ったお客さまにも柔軟に対応させていただきます。 で、現場経験豊富な専門スタッフが一貫してご案内。お客 様のニーズに合わせたカスタマイズも可能です。 自動車関連部品 おもちゃ・フィギュア 容器包装・パッケージ 医療業界 人材育成、教育支援 3D技術を導入・活用するための人材育成と教育を支援しま す。初心者から上級者まで、幅広いレベルに対応したト レーニングプログラムを提供。実務を通じて、操作技術の 習得だけでなく、3Dデータの活用方法についても深い理解 を得られるよう設計します。 建設設計 金属加工・樹脂加工 教育・公的機関 家電メーカー 技術サポート 株式会社ケイズデザインラボ 購入後も安心できる技術サポートを提供します。トラブル 発生時の迅速な対応はもちろん、定期的なメンテナンスや 企業名：株式会社ケイズデザインラボ アップデート情報の提供を行います。また、ユーザーの皆 設立　：2006年2月14日 様がより高度な使用方法や応用技術を学べるよう、個別の 資本金：8,375万円 対応もいたします。 住所　：東京都千代田区九段南3-8-11-7F https://www.ksdl.co.jp/ お 問 い 合 わ せ
