中空径φ22mmの中空ブラシレスモータ。最大10,000rpmの高速回転に対応し、専用ドライバで柔軟な速度制御が可能。レーザー加工や半導体装置に最適。
株式会社旭エンジニアリングが提供する「HSM-BLシリーズ」は、中空径φ22mmを実現したコンパクトな中空ブラシレスモータです。従来の中空ステッピングモータと比較し、高速回転性能を大幅に向上しており、用途に応じて以下の2機種をご用意しています。
・HSM-BL6007（最高回転数 7,000rpm）
・HSM-BL6010（最高回転数 10,000rpm）
独自の巻線技術により軸方向の厚みを抑えながら大径中空構造を実現。中空部には光学部品や各種機構部品を組み込むことができ、レーザー加工、検査装置、半導体製造装置など多様な用途に最適です。
取付方法はインロー固定方式と底面タップ方式の2種類に対応し、設計自由度の高い構造を採用しています。またシャフト部には取付台座を備えており、装置設計への組み込みも容易です。
専用ドライバ「D6280」と組み合わせることで、安定した速度制御が可能です。ボリューム設定、アナログ入力、パルス入力など多様な指令方式に対応し、用途に応じた柔軟な制御を実現します。さらに加減速制御や磁極検出機能を内蔵し、スムーズで安定した動作を提供します。
安全面では、過負荷・過電流・過電圧・低電圧・過速度などの各種保護機能を搭載し、高い信頼性を確保。エンコーダ分解能250p/rにより精密な制御も可能です。
モータ重量は約600g、ドライバ約200gと軽量で、省スペース設計にも対応。速度制御範囲は最大10,000rpmまでカバーし、高速回転を必要とする装置に最適なソリューションです。
中空構造と高速性能を両立した本製品は、レーザー光学系の回転制御や搬送機構、各種精密装置において高い付加価値を提供します。
関連メディア
このカタログについて
| ドキュメント名 | ブラシレス中空モータ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 537.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社旭エンジニアリング (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

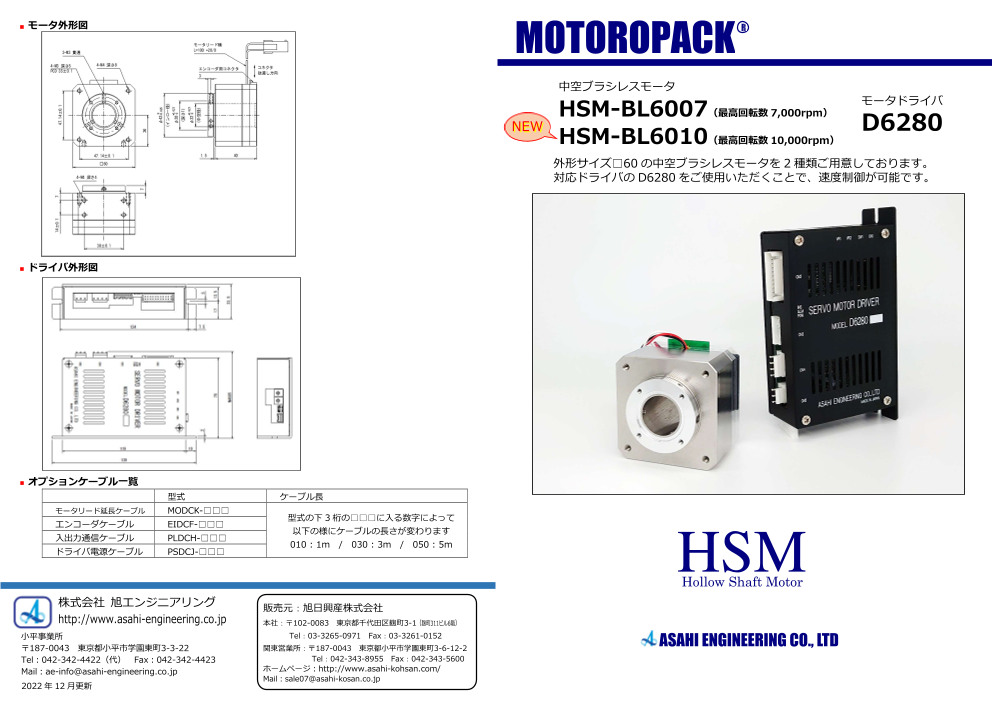

Page1
VR1 VR2 SW1 CN1
CN2
INS
ALM SERVO MOTOR DRIVER
POW
MODELD6280
CN3
CN4
CN5
ASAHI ENGINEERING CO,.LTD
MADE IN JAPAN
モータ外形図 R
MOTOROPACK
中空ブラシレスモータ
HSM-BL6007 モータドライバ
（最高回転数 7,000rpm）
NE W
HSM-BL6010 D6280
（最高回転数 10,000rpm）
外形サイズ□60 の中空ブラシレスモータを 2 種類ご用意しております。
対応ドライバの D6280 をご使用いただくことで、速度制御が可能です。
ドライバ外形図
124 7.5
119 10
139
オプションケーブル一覧
型式 ケーブル⻑
モータリード延⻑ケーブル MODCK-□□□
エンコーダケーブル EIDCF-□□□ 型式の下 3 桁の□□□に入る数字によって
以下の様にケーブルの⻑さが変わります
入出⼒通信ケーブル PLDCH-□□□ 010 : 1m / 030 : 3m / 050 : 5m
ドライバ電源ケーブル PSDCJ-□□□
HSM
Hollow Shaft Motor
株式会社 旭エンジニアリング
h
販売元：旭日興産株式会社
ttp://www.asahi-engineering.co.jp 本社：〒102-0083 東京都千代田区麹町3-1（麹町311ビル6階）
小平事業所 Tel：03-3265-0971 Fax：03-3261-0152
〒187-0043 東京都小平市学園東町3-3-22 関東営業所：〒187-0043 東京都小平市学園東町3-6-12-2 ASAHI ENGINEERING CO., LTD
Tel︓042-342-4422（代） Fax︓042-342-4423 Tel：042-343-8955 Fax：042-343-5600
Mail︓ae-info@asahi-engineering.co.jp ホームページ︓http://www.asahi-kohsan.com/
Mail︓sale07@asahi-kosan.co.jp
2022 年 12 ⽉更新（仕様は改善の為事前にお断りなく変更する事があります。）
2 5
78 17 13.5
MAX85 33.5
Page2
HSM-BL6007, HSM-BL6010 / D6280
○概略 ○接続図
中空径φ22mm の中空ブラシレスモータと、その速度制御が可能なドライバのご提案です。 図に載っているもので▲が付いているものは、オプションとなります。
当社従来品の中空ステッピングモータと比較し、高速回転が可能となり、下記の 2 機種から
また、▽が付いているものは、お客様にてご用意頂きますようお願いいたします。
お選びいただけます。
▽上位接続例
中空ブラシレスモータ型式 最高回転数 設定時に接続します。
PLC
HSM-BL6007 7,000 rpm スイッチ ▽パソコン ▲Z3210
HSM-BL6010 10,000 rpm ボリューム（アナログ入⼒）
独自の巻線技術により、軸方向の厚みを抑え、大きな中空径を達成しました。
取付方法はインローを合わせて固定するインロー方式とフランジ底面に開いているタップを ▲入出⼒信号ケーブル
使用する底面方式の 2 種類が可能です。 (オプション)
インロー取付
床面取付
▲エンコーダケーブル
(オプション)
4-M4 深さ 8 4-M4 深さ 4
▲モータリード延⻑ケーブル
シャフトには取付台座が付いており、様々な用途でご使用いただけます。 (オプション)
ドライバと上位機器を接続し、速度制御による動作が可能です。
▲電源ケーブル
○使用例
中空シャフト内部に様々な光学部品や機構部品を搭載することが可能です。 HSM-BL6007 (オプション)
HSM-BL6010 D6280
プリズム 光線 ▽DC48V 電源
光線 偏光ガラス (主電源)
○ドライバ部仕様
制御方式 速度制御
指令方式 ボリューム指令 ドライバ設置の２つのボリュームにて２種類の速度を設定し指令を⾏います。
アナログ指令 CN２のアナログ入⼒より速度を指令します。
○組合せでの主な仕様
選択指令 設定アプリにて予め設定した速度で指令します。
モータ部 ︓約 600g
質量 パルス指令 CN2 にパルス入⼒を⾏い指令します。
ドライバ部︓約 200g
機能 加減速制限︓指令に対して加減速を自動的に入れ、急峻な動作を緩和します。
インロー取付︓47.14×47.14mm 磁極検出機能︓サーボ ON 時に磁極を検出します。
モータ取付寸法
床 面 取付︓14×38mm 入⼒信号 スタート入⼒ 指令を有効にして回転を開始します。
最大出⼒ 40W 回転方向 回転方向を反転します。
速度制御範囲 HSM-BL6007 ︓ 500 〜 7,000 rpm 速度切替え１入⼒ ／周波数指令 選択指令の速度の選択とパルス指令時の速度を決めます。
※無負荷条件 HSM-BL6010 ︓ ??? 〜 10,000 rpm 速度切替え２入⼒
時間定数 連続 アナログ入⼒ アナログ指令時の速度を決めます。
モータ部 ︓DC500V 1000MΩ 以上 出⼒信号 制御中出⼒ 制御状態を示します。
絶縁抵抗
ドライバ部︓DC500V 10MΩ 以上 速度到達出⼒ 速度到達状態を示します。
モータ部 ︓－10℃ 〜 +85℃ アラーム出⼒ アラーム状態を示します。
使用温度範囲
ドライバ部︓0℃ 〜 +50℃ 保護機能 過負荷異常、モータ断線異常、エンコーダ断線異常、磁極検出異常、過電流異常、電源過電圧異常、
エンコーダ分解能 250p/r 電源低電圧異常、過速度異常
