工作機械・産業設備向け 搬送ソリューション

製品カタログ
テンテキャスター株式会社
お問い合わせ
電話でお問い合わせ

最適なキャスターと車輪（ホイール）の選定に役立ちます。

TENTEは、工作機械・産業設備向けに重荷重対応の高性能キャスター＆ホイールを提供し、世界の製造現場で採用されています。堅牢な構造と軽快な操作性を備えた重量キャスターをはじめ、現場作業の効率化と安全性向上に貢献する多彩なラインアップを展開しています。

特に電動アシスト「E-Drive」は、重い荷物も少ない力で搬送でき、事故防止・作業者負担軽減・生産性向上に大きな効果を発揮します。また、自動ロック機構を備えたAlpha Safety、足の巻き込みを防ぐフットプロテクション、センターロック機能など、安全性を高める機能も充実しています。

ULTRATECH・DURATECH・NOVATECHなどの高耐久ホイールは、過酷な環境から静音性が求められる現場まで幅広く対応。TENTEはカスタマイズ性にも優れ、既存設備への後付けや個別仕様にも柔軟に対応可能です。

貴社の搬送課題を解決し、生産性・安全性を高める最適なソリューションをぜひご検討ください。

このカタログについて

ドキュメント名 工作機械・産業設備向け 搬送ソリューション
ドキュメント種別 製品カタログ
ファイルサイズ 28.5Mb
登録カテゴリ
取り扱い企業 テンテキャスター株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
【製造業向け】フットプロテクション付き重量キャスター DELTAシリーズ
製品カタログ

テンテキャスター株式会社

この企業の関連カタログの表紙
耐荷重400kg～600kg 自在/固定/ロック付きキャスター　DELTAシリーズ
製品カタログ

テンテキャスター株式会社

この企業の関連カタログの表紙
既存台車に後付け可能　最大500kgのパワーアシスト提供　電動アシストユニット　E-Drive Flex
製品カタログ

テンテキャスター株式会社

このカタログの内容

Page1

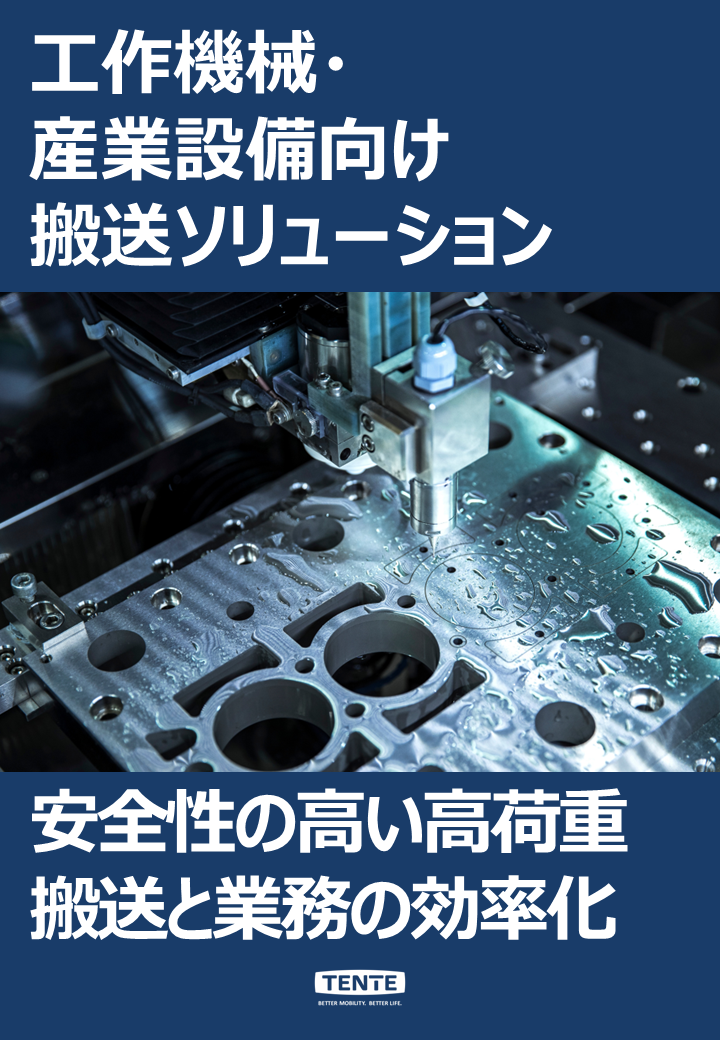

工作機械・産業設備向け TENTEキャスター&ホイール 搬送ソリューション
Page2

2
Page3

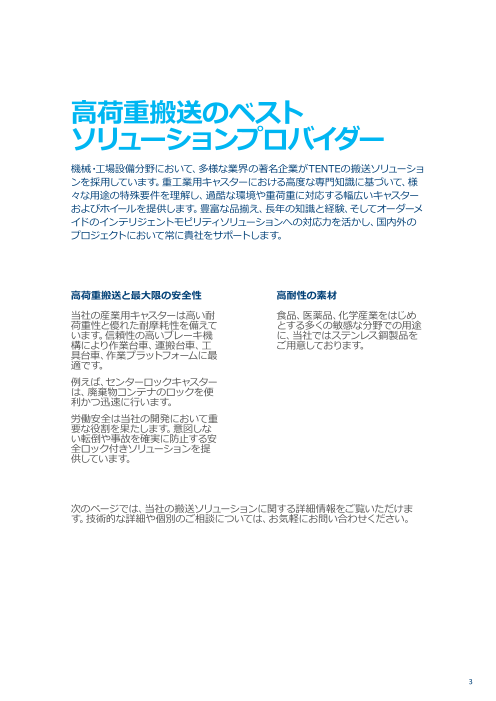

高荷重搬送のベスト ソリューションプロバイダー 機械・工場設備分野において、多様な業界の著名企業がTENTEの搬送ソリューショ ンを採用しています。重工業用キャスターにおける高度な専門知識に基づいて、様 々な用途の特殊要件を理解し、過酷な環境や重荷重に対応する幅広いキャスター およびホイールを提供します。豊富な品揃え、長年の知識と経験、そしてオーダーメ イドのインテリジェントモビリティソリューションへの対応力を活かし、国内外の プロジェクトにおいて常に貴社をサポートします。 高荷重搬送と最大限の安全性 高耐性の素材 当社の産業用キャスターは高い耐 食品、医薬品、化学産業をはじめ 荷重性と優れた耐摩耗性を備えて とする多くの敏感な分野での用途 います。信頼性の高いブレーキ機 に、当社ではステンレス鋼製品を 構により作業台車、運搬台車、工 ご用意しております。 具台車、作業プラットフォームに最 適です。 例えば、センターロックキャスター は、廃棄物コンテナのロックを便 利かつ迅速に行います。 労働安全は当社の開発において重 要な役割を果たします。意図しな い転倒や事故を確実に防止する安 全ロック付きソリューションを提 供しています。 次のページでは、当社の搬送ソリューションに関する詳細情報をご覧いただけま す。技術的な詳細や個別のご相談については、お気軽にお問い合わせください。 3
Page4

効率的で安全な搬送 E-DRIVE 当社の電動アシストユニット E-Driveは、ユーザーが大量の貨物を簡単に搬送で きるようにするだけでなく、生産性を向上させます。作業中のケガや事故を予防 し、健康増進と運営コスト削減を実現します。 実用的なシステムソリューション ドライブユニット、コントロー ルユニット、コントロールハンド ル、バッテリー、充電器、取付セ ットで構成されています。 高い柔軟性 E-Driveシステムは、ユーザーのニーズ に合わせて個別に設定可能であり、既 存の機器への統合も可能です。システ ムがスタンバイモードになると、車輪 が格納されるため、機器を手動で移動 できます。 高い操作性 人間工学に基づいたシステム は、ユーザーの首、背中、肩、手 最適化された生産性 への負担を軽減します。 E-Driveシステムは、運用プロ 勤務中のケガによる欠勤が減 セスの効率化を促進し、コスト 少し、E-Driveシステムの初期 削減を実現します。 費用を短期間で回収できま す。 ユーザーとしての観点から、TENTEが提供する柔軟で 制御しやすいE-Driveソリューションは、当社のカイゼ ン活動に非常に適合しています。 Esselte Leitz ロジスティクスディレクター アクセル・ツェルケ氏 詳細は下記をご覧ください。 www.tente.com/esselte-leitz 4 詳細情報は www.tente.com/ja-jp でご覧いただけます。
Page5

生産性の向上 DELTA 300 - 600 kg 178 - 250 mm 125 - 200 mm 精密ボールベアリングにより、Deltaは優れた走行性と旋回性を備え、少ない労力 で簡単な操作が可能です。オプションの方向ロック装置を追加すると、走行安定性 も向上しています。 実用的なシステムソリューション センターロックシステムは、統合 が容易で実用的なソリューショ ンです。 安定した構成 高荷重容量を前提とした厚板 鋼製ハウジングを採用してい ます。 走行安定性の強化 カーブでの走行安定性が向上 し、長距離直線道路での容易 な直進走行を実現します。 身体負荷の軽減 回転抵抗を最適化したホイー ルで、ユーザーの負担を軽減し ます。 安定した姿勢 ホイールとキャスターハウジングを 同時にロックするトータルロック 装置を装備します。 DELTA 自在キャスターの特長 旋回抵抗の比較 1500 1200 ダブルボールベアリングキャスター 900 精密ボールベアリングキャスター 600 精密ボールベアリングは、キャスターの設計に応じ て、旋回抵抗を最大約33％低減します。 300 0 210 180 150 120 90 60 30 0 旋回半径 [角度] 詳細情報は www.tente.com/ja-jp でご覧いただけます。 5 抵抗 [N]
Page6

メンテナンスコストの削減 ZETA 300 - 800 kg 164 - 290 mm 125 - 250 mm 硬化ベアリングカバーにより低摩耗を実現しました。頑丈でメンテナンス性の低い 設計により、保守コストが大幅に削減されます。厚板鋼板による高出力・高負荷容量 を備えたZetaは、多様な用途に最適なソリューションです。 カスタマイズオプション 多彩なハウジングおよびロッ クオプションをご用意してい ます。 迅速なメンテナンス 最も過酷な用途でも安心してお使いい ただける硬化ボールレース付き旋回ベ アリングを採用しています。 堅牢設計 超厚板鋼板製のハウジン グを採用し、キャスターの 耐久性を強化しています。 最適化された方向ロック 牽引車との併用には、強化方向 ロックの使用を推奨します。 労働安全の向上 部分的に弾性のあるフットプロ テクションを取付可能です。 凹凸のある床面でも使用可能 で、足巻き込み事故を軽減し ます。 6 詳細情報は www.tente.com/ja-jp でご覧いただけます。
Page7

人間工学に基づいた設計 LINEA LOAD 120 - 150 kg 125 - 170 mm 100 - 150 mm Linea 双輪キャスターは、極めて低い旋回抵抗により、わずかな体力で容易な操作性 を実現します。全体高が極めて低いヘビーデューティキャスターは、事故リスクを低減 します。Lineaキャスターはあらゆる用途に適応可能で、導電性バージョンもご用意し ています。 安全性の強化 センターロックシステムにより、輸送用トロリーはユーザ ーがレバーまたはハンドルを操作している間のみ移動し ます。したがって、意図しない移動は発生しません。 簡単で安全なオペレーション 方向固定装置により、特に長い直線道路に 操舵の最適化 おいて、ユーザーが大きな力を費やすことな 差動作用による高い操作 く、運転安定性が向上します。 性を備えた双輪キャスタ ーです。これによりユーザ ーの身体的負担を軽減し ます。 作業環境の改善 輸送品、部署、または場 所に合わせてカラーをカ スタマイズすることがで き、業務の効率化に貢献 カスタム性 します。 ご要望に応じて、企業ロゴの 印刷などカスタマイズが可 能です。 詳細情報は www.tente.com/ja-jp でご覧いただけます。 7
Page8

安全なプラットフォームの構築 ALPHA SAFETY 200 - 400 kg 200 - 240 mm 160 - 200 mm TENTEのAlpha Safety 安全装置は自動ロックシステムを搭載しており、操作ハンド ルを押し続けている間のみ移動可能です。ハンドルを離すとキャスターが自動的にロ ックされ、作業プラットフォームは瞬時に安全な状態に固定されます。 実用的なシステムソリューション 統合が容易で実用的なソリューション です。 人間工学的設計 ロック解除用ハンドルは、 手が届きやすく、かつ操作しや すい高さに設置可能です。 簡単移動 キャスターの優れた走行特性 により、長距離にわたって楽に 押すことができます。 事故のリスクを削減 事故防止のためにハンドルを 操作するのに必要な最適力に 設定しています。 TENTE Alpha Safetyは、 職場の安全性を組み込んだソリューションです。 SNCB 技術サービス イヴ・エヌモン氏 詳細は下記をご覧ください。 www.tente.com/sncb 8 詳細情報は www.tente.com/ja-jp でご覧いただけます。
Page9

9
Page10

安全性の強化 フットプロテクション 125 - 250 mm* TENTEのフットプロテクションにより、職場での事故を防止し、最高レベルの作 業安全を確保します。柔軟なゴム製ガードは凹凸のある床面でも使用可能で、問 題のない搬送を実現します。 ユーザーの保護 フットガードがユーザーの 足と車輪の接触を防止し ます。 フレキシブルな使用 平坦な床や凹凸のある床、 傾斜15度のランプや障害物越 えの走行に適しています。 レトロフィット 当社のDelta、Zeta、Kappaシ リーズのキャスターに迅速かつ 柔軟なゴム 簡便な後付けが可能です。 柔軟なゴム製ガードは、ホイー ルが足に接触するとすぐにホイ ール方向へ押し込まれる形状と なっています。これによりキャ スターが足を押しつぶすのを防 ぎます。 頑強なスチール 鋼鉄製の堅牢なガードレールが ホイールの側面に固定されてい ます。ユーザーの足を弾き、巻き 込み事故を予防します。 キャスター取付時 TENTEのソリューションにより、職場の安全性と製品 の保護の両方を向上させました。 The INTERPANE Group コーポレート安全コーディネーター トビアス・リュター氏 詳細は下記をご覧ください。 www.tente.com/interpane 10 詳細情報は www.tente.com/foot-protection でご確認いただけます。 *車輪径は最大250mmまで使用可能です。それ以上の場合はご相談ください。
Page11

11
Page12

作業工程の最適化 SCOUT 150 - 350 kg 202 - 245 mm 160 - 200 mm Scoutは、省スペースでスリムな設計により、無人搬送装置の搬送台車に最適なソ リューションです。ステンレス鋼製のため洗浄可能で、ユーザーと機器を静電気放 電から保護するバージョンもご用意しています。 後付け可能な方向ロック 購入後にキャスターをアップグ レード可能です。 迅速なメンテナンス 長寿命グリースで潤滑された 旋回ベアリングを搭載し、再グ リース注入が可能です。 ユーザーフレンドリーな 固定ブレーキ ホイールロックペダルは、一か 所を踏むだけで作動・解除が可 能です。 コストと 保管スペースの削減 2種類の異なるホイール径 に対応可能なユニバーサ ルハウジングを採用してい 事故リスクの削減 ます。 スリムなデザインで狭い通路 での衝突を回避。 自動方向リセット 持ち上げると、キャスターは 自動的に進行方向に戻ります。 12 詳細情報は www.tente.com/ja-jp でご覧いただけます。
Page13

安全な搬送 KAPPA FLEX 360 - 750 kg 160 - 200 mm Kappa Flexなら、貨物を安全に輸送します。スプリング式ハウジング構造と、さ らに凹凸のある地面を補正する内蔵スプリングにより、厳しい作業環境でも荷重 に完璧かつ柔軟に対応するシステムを実現しています。 障害物を回避 二つの異なるスプリングシステムを組み 合わせることで、効率的な走行を実現し ています。 低振動輸送 スプリング式ハウジング構造が、 繊細な貨物を優しく搬送します。 強力な スプリング 個別の要件に応じて、 スプリングの力は調整 可能です。 長寿命 過酷な環境下でも長期間使用で きるよう、ハイクオリティ亜鉛コ ーティングを施しています。 安定した姿勢 頑丈な溶接鋼構造が最高荷重 容量を支えます。 詳細情報は www.tente.com/ja-jp でご覧いただけます。 13
Page14

生産性の向上 ULTRATECH ホイール プレミアムポリウレタンによる卓越した性能が、過酷な作業環境下で高速移動す る重荷重用途に最適です。 可変硬度 あらゆる用途に最適な 材料特性を有します。 ノンマーキング走行 大事な床を保護します。 高速 高速搬送に最適です。 最適化された走行特性 加水分解安定性材料 フラットおよびクラウン形状で 湿潤環境および腐食環境で す。用途に最適化された の使用における安全性を高め 操作性を実現します。 安定した ます。 ホイールボディ アルミニウム、鋳鉄 または鋼製ホイールセンター をご用意しています。 耐摩耗性トレッド 劣化を抑制します。 14 詳細情報は www.tente.com/ja-jp でご覧いただけます。
Page15

摩耗が少なく長寿命 DURATECH ホイール 当社の頑丈なDuratech ホイールは安定性が高く、ほぼ破壊不可能です。 ポリアミドと熱硬化性樹脂で製造されています。 高圧安定性 変形せず、走行快適性が向上 します。 耐摩耗トレッド 摩耗が少なく、長持ちします。. 低振動輸送 輸送貨物を保護します。 安定した耐熱性 炉およびオーブンでの使用に 最適です。 優れた低温耐性 耐久性に優れています。. 静音走行 大幅に騒音を削減し ます。 理想的な操舵性 滑らかな走行と旋回を実現して います。 正確なガイダンス レールガイド用フランジ付きです。 詳細情報は www.tente.com/ja-jp でご覧いただけます。 15
Page16

高荷重対応 NOVATECH ホイール Novatech コーティングを施したホイールは、耐切削性、耐摩耗性、走行特性に優 れています。そのため、過酷な産業環境から非常に繊細な領域まで幅広く対応可 能です。 最適化された走行特性 フラットおよびクラウン形状 で、用途に最適化された走行 を実現します。 耐摩耗性トレッド 劣化を抑制します。 耐切創材料 過酷な作業環境に最適です。 帯電防止オプション 静電気に敏感な環境に最適です。 ノンマーキング走行 大事な床を保護します。 信頼性のある設計 フェザーキー溝（feather key groove）で安全走行を 実現します。 安定性のある ボディ アルミニウム、鋳鉄 または鋼製ホイール センターでご用意し ています。 16 詳細情報は www.tente.com/ja-jp でご覧いただけます。
Page17

静かな労働環境の実現 ELASTECH ホイール 弾性ゴムとシリコーンゴム製の車輪が、最高の走行快適性と騒音低減を実現 します。 ノンマーキング走行 大事な床を保護します。 快適な操作 障害物も難なく回避します。 高い洗浄性 耐久性に優れ、かつ衛生 的です。. 規格に適合した導電率 敏感な環境でも安全にお使い いただけます。 低メンテナンス設計 スレッドガードにより、埃な どによる詰まり軽減します。 低振動搬送 搬送貨物を保護します。 優れたパフォーマンス 静かな回転 高性能素材による優れた操作性 騒音排出量が大幅に と機動性を実現しています。 低減されました。 安定した耐熱性 炉およびオーブンでの 使用に最適です。 詳細情報は www.tente.com/ja-jp でご覧いただけます。 17
Page18

時間と労力の節約 センターロックキャスター 中央操作レバーを使用することで、複数のキャスターを同時にロックできます。 生産性が向上し、ユーザーの作業負荷が軽減されます。 ユーザーフレンドリー ロックが上部プレートに取り付 けられている場合、どの位置か らでもアクセス可能です。 フレキシブルな 取付オプション 六角棒を使用することで キャスター接続が可能です。 安定した姿勢 センターロックにより安定した 設置を保証します。 簡単な取付と交換 センターロックプレート 自在キャスター、固定キャスタ ー、およびロック式キャスターは 同一の取付高さで互換性があり ます。自動ロック機能との併用す ると、安全性を更に高めます。 センターロック対応キャスター Alpha Delta 160 - 350 kg 540 - 600 kg 80 - 125 mm 160 - 200 mm 18 詳細情報は www.tente.com/ja-jp でご覧いただけます。
Page19

業務の効率化 自動方向リセットキャスター キャスターのスプリング式自動方向リセット機能は、特に無人搬送システム分野におい て、効率的な作業工程に真の付加価値をもたらします。操作性が向上し、内部プロセス が短縮されるため、生産性が向上します。 生産性の向上 ホイールが地面から離れると、 キャスターは自動的に方向をリセッ トします。 ケガのリスクを削減 自動リセットにより、手動での 調整は不要となります。 スプリング式 方向リセット メンテナンスコストの削減 自動方向リセット機構により 制御不能な回転が防止され、 耐用年数が大幅に延長されま す。 スプリング式自動方向リセット機能対応キャスター Alpha Zeta Scout 160 - 350 kg 300 - 800 kg 150 - 350 kg 80 - 125 mm 125 - 250 mm 160 - 200 mm 詳細情報は www.tente.com/ja-jp でご覧いただけます。 19
Page20

システムによる多様性 TENTEのキャスター 当社の製品はすべて、それぞれ固有の特性と強みを備えていま す。高いデザイン基準、専門的な用途、卓越した積載能力など、 あらゆるニーズにお応えし、様々なモデルに合わせて調整が可 能です。 適切な寸法や技術仕様から必要な構成まで、当社の製品群は あらゆるご要望に最適なソリューションを提供します。詳細に ついてはお問い合わせいただくか、当社ウェブサイトをご覧く ださい。 www.tente.com E-Drive Alpha Delta Delta twin 125 mm 70 - 500 kg 300 - 600 kg 600 - 750 kg 80 - 200 mm 125 - 200 mm 125 - 200 mm Zeta Kappa Kappa flex Omikron 300 - 800 kg 300 - 2.000 kg 360 - 750 kg 900 - 11.000 kg 125 - 250 mm 80 - 300 mm 160 - 200 mm 100 - 500 mm 20
