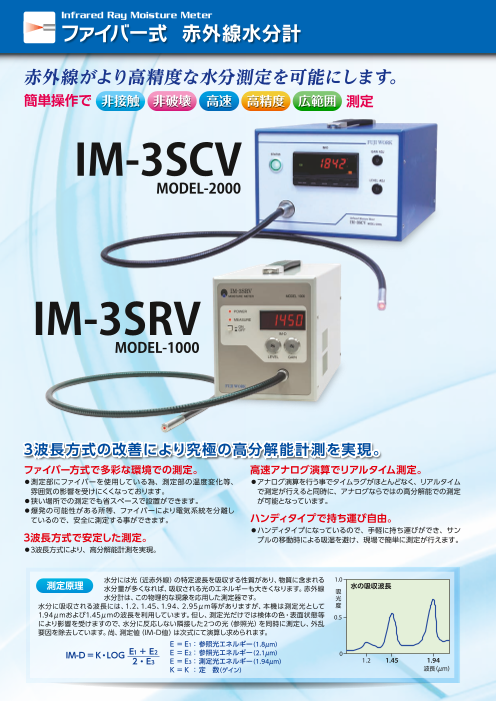

Infrared Ray Moisture Meter ファイバー式 赤外線水分計 赤外線がより高精度な水分測定を可能にします。 簡単操作で 非接触 非破壊 高速 高精度 広範囲 測定 IM-3SCV MODEL-2000 IM-3SRV MODEL-1000 3波長方式の改善により究極の高分解能計測を実現。 ファイバー方式で多彩な環境での測定。 高速アナログ演算でリアルタイム測定。 ●測定部にファイバーを使用している為、測定部の温度変化等、 ●アナログ演算を行う事でタイムラグがほとんどなく、リアルタイム 雰囲気の影響を受けにくくなっております。 で測定が行えると同時に、アナログならではの高分解能での測定 ●狭い場所での測定でも省スペースで設置ができます。 が可能となっています。 ●爆発の可能性がある所等、ファイバーにより電気系統を分離し ているので、安全に測定する事ができます。 ハンディタイプで持ち運び自由。 ●ハンディタイプになっているので、手軽に持ち運びができ、サン 3波長方式で安定した測定。 プルの移動時による吸湿を避け、現場で簡単に測定が行えます。 ●３波長方式により、高分解能計測を実現。 1.0 測定原理 水分には光（近赤外線）の特定波長を吸収する性質があり、物質に含まれる 水分量が多くなれば、吸収される光のエネルギーも大きくなります。赤外線 水の吸収波長 吸 水分計は、この物理的な現象を応用した測定器です。 光 水分に吸収される波長には、1.2、1.45、1.94、2.95μm等がありますが、本機は測定光として 度 1.94μmおよび1.45μmの波長を利用しています。但し、測定光だけでは検体の色・表面状態等 0.5 により影響を受けますので、水分に反応しない隣接した2つの光（参照光）を同時に測定し、外乱 要因を除去しています。尚、測定値（IM-D値）は次式にて演算し求められます。 E = E1：参照光エネルギー（1.8μm） IM-D = K・LOG E1 ＋ E2 E = E2：参照光エネルギー（2.1μm） 0 2 ・ E3 E = E3：測定光エネルギー（1.94μm） 1.2 1.45 1.94 K = K ：定　数（ゲイン） 波長（μm）

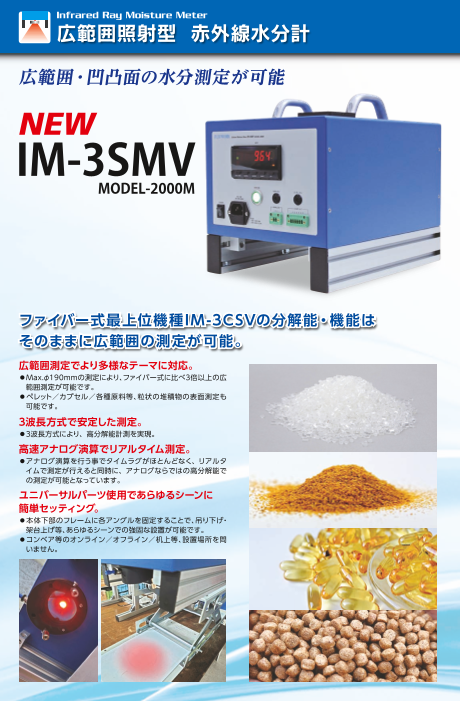

Infrared Ray Moisture Meter 広範囲照射型 赤外線水分計 広範囲・凹凸面の水分測定が可能 NEW IM-3SMV MODEL-2000M ファイバー式最上位機種IM-3CSVの分解能・機能は そのままに広範囲の測定が可能。 広範囲測定でより多様なテーマに対応。 ●Max.φ190mmの測定により、ファイバー式に比べ3倍以上の広 範囲測定が可能です。 ●ペレット／カプセル／各種原料等、粒状の堆積物の表面測定も 可能です。 3波長方式で安定した測定。 ●３波長方式により、高分解能計測を実現。 高速アナログ演算でリアルタイム測定。 ●アナログ演算を行う事でタイムラグがほとんどなく、リアルタ イムで測定が行えると同時に、アナログならではの高分解能で の測定が可能となっています。 ユニバーサルパーツ使用であらゆるシーンに 簡単セッティング。 ●本体下部のフレームに各アングルを固定することで、吊り下げ・ 架台上げ等、あらゆるシーンでの強固な設置が可能です。 ●コンベア等のオンライン／オフライン／机上等、設置場所を問 いません。

赤外線水分計ＩＭシリーズ 比較表 広範囲照射型 ファイバー式 型式 NEW IM-3SMV IM-3SCV IM-3SRV MODEL-2000M MODEL-2000（L H） MODEL-1000（L H） 測定方法 赤外線反射形3波長方式 測定距離 200～400mm 5～60mm 5～30mm 測定径 φ110～φ190 φ5～φ30 φ5～φ16 （測定距離300mm時φ150mm） （測定距離30mm時φ17mm） （測定距離30mm時φ16mm） 型式 投光受光一体型バンドルファイバー ファイバー長 標準仕様1m（最長20mまで作製可） 標準仕様1m（最長7mまで作製可） 光 バ 保護形状 PVC被覆付SUSフレキシブル管 ン ド ル 保護部外径 外径 約φ9.2mm※1 フ ァ ファイバー先端形状 φ10×50mm（SUS303）※1 イ バ 耐熱温度 先端端面： 0～150℃／その他： 0～80℃ ー 入射角度 約25° バンドル本数 40本 32本 測定器周辺温度/湿度 0～40℃/20～80％RH（結露なき事） フィルタ Lタイプ 参照波長： 1.8μm、2.1μm 参照波長： 1.8μm、2.1μm 測定波長： 1.94μm 波長 Hタイプ 測定波長： 1.94μm 参照波長： 1.3μm、1.6μm 測定波長： 1.45μm 水分測定範囲 0～約80%（紙50～70g/m2） 測定分解能※2 0.017%（紙50～70g/m2） 0.027%（紙50～70g/m2） 応答性（アナログ出力※3） 約0.12秒 校正表示 L： 1000-H： 3000（SPAN2000） L： 1000-H： 2000（SPAN1000） 表示 5桁（-19999 - 99999） 0- 9999 再現性 L 側 ─ 1000±5 L 側 ─ 1000±5 ※4 H側─ 3000±50 H側─ 2000±50 ドリフト フルスケール（2000: 標準板使用時）の±0.05%/℃以内 フルスケール（1000: 標準板使用時）の ±0.05%/℃以内 アナログ出力 4 - 20mA（オプション0- 10V） 0- 10V 比較出力 有 無 機 　 加算平均 有 無 能 スケーリング 有 無 光源 タングステンランプ（平均寿命: 約20,000時間） 電源 AC100～240V±10% 50/60Hz AC100V±10% 50/60Hz 消費電力 40W 40W 25W 寸法（測定器本体） 240（W）×276（H）×314（D）mm 220（W）×155（H）×300（D）mm 125（W）×150（H）×322（D）mm 重量 約11kg 約7kg 約5kg ※1：ファイバー長が標準仕様（1ｍ）より長くなると外形等の仕様が異なる場合があります。 ※2：あくまで一例です。テーマによって数値は前後します。 ※3：CV・MVは設定によって変わります。 ※4：測定周囲温度・湿度一定条件のもとで標準板使用時

Infrared Ray Moisture Meter 構　成 投光ファィバー タングステンランプ ブラシレス 集光レンズ モーター 測 同期用フォトセンサ 光学フィルタ 定 （参照波長 2・測定波長 1） 物 投光受光一体型 光ファィバーケーブル 赤外センサ 冷却制御回路 ファイバー式 光学系部 受光ファィバー IM-3SCV/ IM-3SRV サンプリング回路 温度補正回路 アナログ演算回路 （対数演算） IM-D表示 IM-D出力（電流）CVのみ IM-D出力（電圧）RVのみ 広範囲照射型 光学系部 IM-3SMV 赤外センサ 冷却制御回路 集光鏡 集光レンズ 光学フィルタ サンプリング回路 温度補正回路 同期用 フォトセンサ アナログ演算回路 （対数演算） 反射鏡 ブラシレス モーター タングステン IM-D表示 ランプ IM-D出力（電流） 測定物 用　途 あらゆる産業分野での水分測定、品質管理、工数削減等にご利用頂けます。 半導体　液晶　フィルム　薬剤　繊維　製紙　溶剤（液体）　粉体　セラミック　塗料　その他 プローブ ファイバー式 オプション オンライン、オフライン内液体・粉 IM-3SCV/ IM-3SRV 体堆積物の内部測定等、より工程内 広範囲照射型 オプション での重要なテーマにおいても水分測 IM-3SMV 定を可能にするオプション品を多数 ご用意しています。

Moisture Sensor 2波長水分センサー model: SH-1202L 安定したデータを低コストで実現 センサーヘッドとコントローラーが分離しているため多様な測定に対応。 また、パソコンから直接制御、そしてデータ取込が可能。 高速測定 光源にLEDを使用していますので、測定が高速で、 しかも寿命が長く低消費電力。 省スペース センサー部及びコントローラー部はコンパクト設計。 安定測定 加算平均回数は3段階に設定できますので変動する データも安定して測定可能。 PC制御 用　途 様々な産業分野での水分測定、品質管理、省エネ等にご利用頂けます。 パソコンと接続することで、測定データの出力や動作 ●測定方法／赤外線反射型 2波長方式　●測定距離／40mm（センサーヘッド底面より） 設定などの制御が可能。 ●測定径／約φ10mmスポット　●水分測定範囲／0％～70％　●消費電力／7.5W 測定値に対してHi/Loの比較出力機能も装備。 ●電源／AC100V±10％　●使用温度／10℃～50℃　●湿度／30～80％RH（結露なきこと） 出力端子 ●保存温度／－10℃～60℃　●本体寸法／216（W）×170（D）×44（H）mm ペンレコーダーなどに接続可能なアナログ出力端子 ●測定部寸法／70（W）×30（D）×39（H）mm　●重量／本体: 1.3kg 測定部: 350g も標準装備。 ●ケーブル長／2ｍ（標準） Data Control Unit for Infrared Ray Moisture Meter 赤外線水分計用 データコントロールユニット NEW IM-DCU PC上での測定データ取得、 リアルタイム表示が可能 ●弊社各水分計からの測定データをPCへ保存、 　リアルタイム表示 ●検量線作成機能を有しており、複数の品種データを 　登録可能（99品種以上） ●水分計へは専用ケーブル、PCへはUSB接続で、 　簡単接続※、バスパワーで電源不要 ※一部加工が必要な機種がございます。 ●構成イメージ 水分計 IM-DCU ●外形寸法／180（W）×35（H）×125（D）mm ●付属品／専用アナログケーブル IM-3SCV 　　　　　USBケーブル、CD-ROM（ソフトウェア） IM-3SRV 　　　　　※PCは含まれておりません。 IM-3SMV Windows PC 専用ケーブル（付属） USBケーブル（付属） テスト機貸出 フジワークでは、テスト機貸出を行っております。 http://www.fujiwork.co.jp/technica/ よりお問い合せください。 ※製品の仕様および外観は、改良のため予告なく 変更することがありますのでご了承ください。 株式会社フジワーク 製品開発事業部 〒569-0803 大阪府高槻市高槻町11番2号 フジワークビル Tel:｠072-682-3875｠　Fax:｠072-682-8817 E-mail: technica@fujiwork.co.jp http://www.fujiwork.co.jp/technica/ 1911-1000-SS
