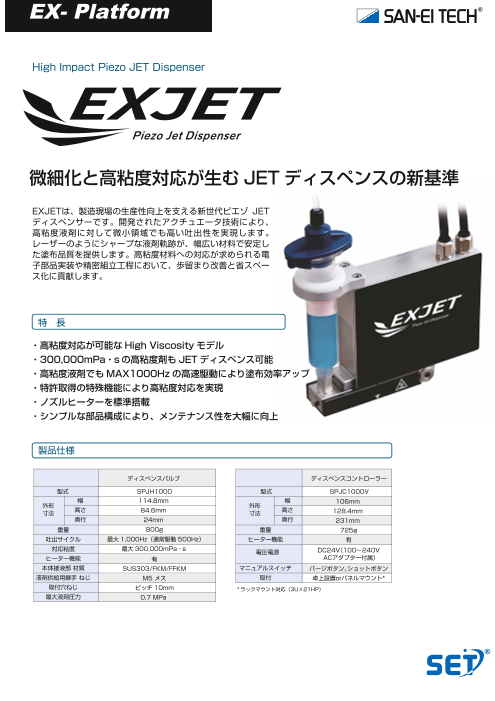

ハイインパクトピエゾJETディスペンサー　 EXJET

EX- Platform High Impact Piezo JET Dispenser　 EXJET Piezo Jet Dispenser 微細化と高粘度対応が生むJETディスペンスの新基準 EXJETは、製造現場の生産性向上を支える新世代ピエゾ JET ディスペンサーです。開発されたアクチュエータ技術により、 高粘度液剤に対して微小領域でも高い吐出性を実現します。 レーザーのようにシャープな液剤軌跡が、幅広い材料で安定し た塗布品質を提供します。高粘度材料への対応が求められる電 子部品実装や精密組立工程において、歩留まり改善と省スペー ス化に貢献します。 特　長 ・高粘度対応が可能なHigh Viscosity モデル ・300,000mPa・ｓの高粘度剤もJETディスペンス可能 ・高粘度液剤でもMAX1000Hzの高速駆動により塗布効率アップ ・特許取得の特殊機能により高粘度対応を実現 ・ノズルヒーターを標準搭載 ・シンプルな部品構成により、メンテナンス性を大幅に向上 製品仕様 ディスペンスバルブ ディスペンスコントローラー 型式 SPJH1000 型式 SPJC1000V 幅 114.8mm 幅 外形 外形 106mm 寸法 高さ 84.6mm 寸法 高さ 128.4mm 奥行 24mm 奥行 231mm 重量 800g 重量 725g 吐出サイクル 最大1,000Hz（通常駆動500Hz） ヒーター機能 有 対応粘度 最大300,000ｍPa・ｓ 電圧電源 DC24V（100～240V ヒーター機能 有 ACアダプター付属） 本体接液部 材質 SUS303/FKM/FFKM マニュアルスイッチ パージボタン、ショットボタン 液剤供給用継手 ねじ M5 メス 取付 卓上設置orパネルマウント* 取付穴ねじ ピッチ10mm *ラックマウント対応（3U×21HP） 最大液剤圧力 0.7 MPa

システム図 コントローラ SPJC1000V ピエゾヘッド SPJH1000 専用コントローラ　SPJC1000V ピエゾジェットディスペンサ用コントローラ ピエゾジェット専用コントローラ SPJC1000V は、ヘッドに対して開閉時間やインパクト 力などを設定し正確に制御します。ヒーター機能や外部制御機能も備わった高性能モデルです。 ラックマウント設計になっていますので設備への取付も容易です。 特 長 ・タッチパネルでの簡単操作 ・外部制御機能 ・ヒーター温度コントロール機能 ・ラックマウント設計 SPJC1000V ノズルラインナップ ピエゾラインナップ　高速塗布対応タイプ EXJET（SPJH1000HS）は、高速での LINE/DOT 塗布に対応する 型式 ノズル内径 ようにセッティングされたピエゾジェットヘッドです。特殊設計のアク チュエーターにより世界最高水準の速度での JET ディスペンスを可能 SPJN050NL 50μm にします。 SPJN080NL 80μm SPJN100NL 100μm SPJN150NL 150μm SPJN200NL 200μm 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2025.12
