ファインラインスプレーバルブ SV92FL

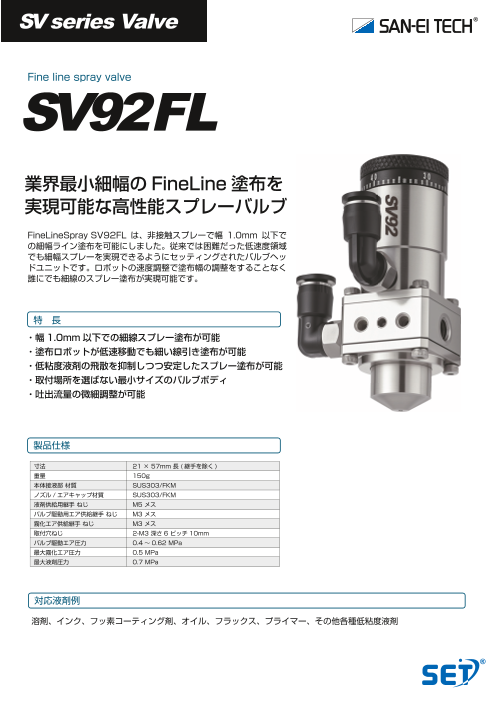

SV series Valve Fine line spray valve SV92FL 業界最小細幅の FineLine 塗布を 実現可能な高性能スプレーバルブ FineLineSpray SV92FL は、非接触スプレーで幅 1.0mm 以下で の細幅ライン塗布を可能にしました。従来では困難だった低速度領域 でも細幅スプレーを実現できるようにセッティングされたバルブヘッ ドユニットです。ロボットの速度調整で塗布幅の調整をすることなく 誰にでも細線のスプレー塗布が実現可能です。 特　長 ・幅1.0mm以下での細線スプレー塗布が可能 ・塗布ロボットが低速移動でも細い線引き塗布が可能 ・低粘度液剤の飛散を抑制しつつ安定したスプレー塗布が可能 ・取付場所を選ばない最小サイズのバルブボディ ・吐出流量の微細調整が可能 製品仕様 寸法 21 × 57mm 長 ( 継手を除く ) 重量 150g 本体接液部 材質 SUS303/FKM ノズル /エアキャップ材質 SUS303/FKM 液剤供給用継手 ねじ M5 メス バルブ駆動用エア供給継手 ねじ M3 メス 霧化エア供給継手 ねじ M3 メス 取付穴ねじ 2-M3 深さ 6 ピッチ10mm バルブ駆動エア圧力 0.4 ～ 0.62 MPa 最大霧化エア圧力 0.5 MPa 最大液剤圧力 0.7 MPa 対応液剤例 溶剤、インク、フッ素コーティング剤、オイル、フラックス、プライマー、その他各種低粘度液剤

スプレーバルブシステム シリンジ加圧 5μフィルター レギュレーター レギュレーター 駆動エアー用ホース（黒） 霧化エアー用ホース（白） SV92FL VALVE PRESSURE SPRAY PRESSURE SHOT MODE POINT Fn VALVE SPRAY MPa MPa SVC620S スプレーバルブコントローラー SVC620S 塗布イメージ ノズル先端から 円形 ワーク表面までの距離A 塗布範囲B 5mm 0.7mm 7mm 1.0mm 10mm 1.3mm A 15mm 2.5mm B 専用コントローラー スプレーバルブ専用コントローラー スプレーバルブの開口時間とノズルエアー圧を制御して吐出の調整を容易に行います。 最大 0.5MPa の霧化圧力で微量微圧エアーを供給し、液剤をノズル先端から、飛散や オーバースプレーすることなく確実に塗布することが可能です。 特 長 ・吐出応答速度10%向上（従来比） ・霧化圧塗布前、後ディレー機能付き ・精密レギュレーター搭載で安定吐出 ・消費電力10％低減 SVC620S 仙台　西関東　神奈川　名古屋　大阪 海外拠点 中国／上海　東莞　タイ　台湾　 2025.9
