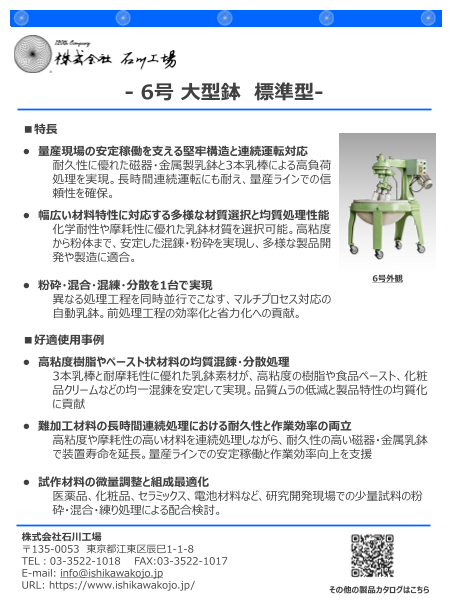

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(292.6Kb)

自動乳鉢 石川式攪拌擂潰機(いしかわしきカクハンライカイ機)

事例紹介

手作業と同じ環境で手作業を越えるパフォーマンス すり潰す+攪拌+混合+煉り合せ=同時作業による相乗効果

【石川式擂潰機の特徴】
以下のような特徴があります。
(1)独自設計により鉢内を均等・均一に撹拌擂潰処理が可能
(2)撹拌・擂潰の同時処理が可能
(3)駆動トルクが高く高粘度体の処理が可能
(4)ボールミル等に比べて処理エネルギーが低く「マイルドな加工」が可能(温度上昇を嫌う加工に適しています)

【特長】
・石川式撹拌擂潰機の特徴そのままに、コンパクト設計を実現。
・ステンレス筐体採用により耐薬品性が向上し、実験室やクリーンルームでの使用用途が拡がる。
・D18S, D20S, D22Sは杵先が2本あり、擂潰性能が向上。
・卓上型のため、ドラフトチャンバーやグローブボックス内での使用が可能となり、有機溶剤等の擂潰も可能。

【製品の基本仕様】
〇小型機
・インバータ、デジタルタイマーが標準装備されていますので、回転数の変更や運転時間の設定が可能。
・本体はオールステンレス製でクリーンルームでのご使用にも適しています。(塗装仕様もございます)
・マグネット式で脱着が容易な飛散防止カバー付き
 飛散防止カバーを装着しないと起動しない安全装置を標準装備
〇大型機
・150Lまでの大容量に対応

【好適使用事例】
・実験室の自動乳鉢として、多くの水準試験に最適。
・グローブボックスを用いてアルゴンガス雰囲気内でのスラリー、ペースト、コロイドを分散、混練、粉砕。
・ドラフトチャンバー内で溶剤を加えたスラリー、ペースト等の分散、混練時の濃縮作業で乳棒の撹拌効果と杵先の粉砕作業により均一な分散、混練処理を実現。
・撹拌・擂潰の同時作業相乗効果
繰返し機械的なエネルギーを加え、物質の結晶構造・物性が変化し、周りの物質と化学反応を生じるさせるメカノケミカル現象。また、小さなエネルギーでの摩砕は、物質に過度なストレスと熱を与えず、自然に近い状態で粉砕、混合、煉合せがされ、単なる混合、撹拌では得られない、均一分散、物質同士の圧着が実現できます

【導入試験室のご案内】
石川式撹拌擂潰機の機能、性能評価のため実験機を無料でご利用頂けます。またお客様のご希望により撹拌擂潰処理を熟知した弊社スタッフがお客様の実験をサポートいたします。さらに、お客様の処理に最適な石川式撹拌擂潰機の機械選定と撹拌擂潰処理をご提案いたします。ご検討頂く際に是非ご利用下さい。

【実施例】
電子部品材料
導電性インク、導電性接着剤
絶縁材、封止材
顔料、釉薬
金属(金、銀、銅、カッパー)ペースト
ガラスペースト
カーボンペースト
リチウム電池材料
全固体電池
カーボンナノチューブ
セラミックス材料
砥石、砥粒、研磨剤
食品(味噌、あんこ、スパイス、ごま等)
バイオ
医薬品 軟膏
薬品・化粧品
化学・繊維
研究・開発用機器・装置
大学・研究機関
エレクトロニクス
素材・材料
大学・研究機関
官公庁・団体・協会
素材・材料

関連メディア

このカタログについて

ドキュメント名 自動乳鉢 石川式攪拌擂潰機(いしかわしきカクハンライカイ機)
ドキュメント種別 事例紹介
ファイルサイズ 292.6Kb
登録カテゴリ
取り扱い企業 株式会社石川工場 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

ISHIKAWA 大 型 機 20~150ℓまで対応!! ●磁器鉢(乳鉢)・磁器杵(乳棒)付の製造機械で す。磁器の肌理は、化学製品に強く、医薬品、化 粧品を扱う作業にも最適です。 ●鉢の種類は砲金・鋳金・ステンレスとマルチ鉢に 対応します。 ●攪拌方式は、FR式・OR式の2方式に対応し、 用途に応じた各種鉢、杵を提供しております。 ●オプションで、インバータ、デジタルタイマー、 カバー等を取り付けることが出来ます。 石 川 式 撹 拌 擂 潰 機 の 特 徴 ISHIKAWAの撹拌擂潰機は、「撹拌」「擂り潰 し」「混合」「練り合せ」を同時に行うことが出来る、 世界で唯一の機械です。 独自の基本構造で、密度の高い粒径均一性、混合 均一性を実現し、製品の品質向上に貢献します。 作業時間の短縮や、省力化などにもつながった と、数多くのお客様にご好評頂いております。 ▲第6号 C型(FR式・ステンレス鉢) ■仕様 磁器鉢 機械の外形寸法 電源 三相 杵 か 形式 回転方式 使用 重量 内径 深さ 長さ 幅 高さ の き 容積 200V 数 棒 (kg) (mm) (mm) (mm) (mm) (mm) (ℓ) (kW) 第 6号 A型 584 305 20 1,170 780 1,240 0.75 3 有 390 OR式 第 6号 AA型 762 394 60 1,470 1,000 1,560 1.5 3 有 700 (※2) 第 6号 B型 914 406 100 1,730 1,130 1,790 1.5 3 有 900 マルチ鉢対応 機械の外形寸法 電源 三相 杵 か 形式 回転方式 使用 重量 内径 深さ 長さ 幅 高さ の き 容積 200V 数 棒 (kg) (mm) (mm) (mm) (mm) (mm) (ℓ) (kW) 第 6号 A型 584 280 20 1,150 740 1,260 0.75 3 有 390 FR式 第 6号 AA型 (※1) 762 368 60 1,460 970 1,520 1.5 3 有 700 第 6号 B型 OR式 914 432 100 1,720 1,120 1,720 1.5 3 有 900 (※2) 第 6号 C型 1,067 495 150 1,800 1,270 1,760 2.2 3 有 - (※1)回転方式「FR式」:鉢は回転させず、1組の杵を公転・自転させつつ更に杵1本1本を別々に歯車駆動で回転させる機構。 (※2)回転方式「OR式」:鉢は回転させず、1組の杵を公転させながら自転させる機構。 2015 年 8月現在 〒135-0053東京都江東区辰巳一丁目 1番 8号 TEL:03-3522-1018 FAX:03-3522-1017 http://www.ishikawakojo.jp
