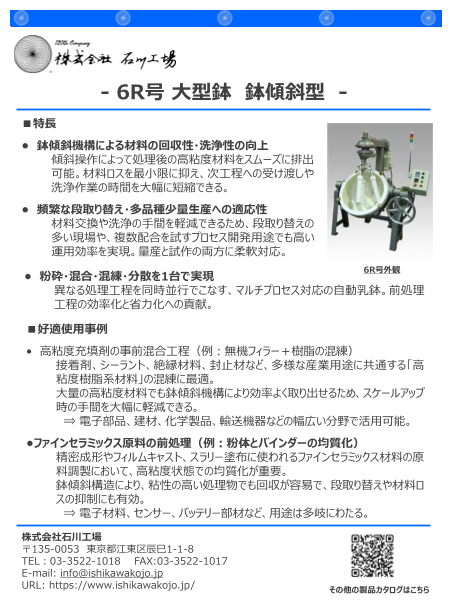

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(281Kb)

石川式撹拌擂潰機 第6R号 (乳鉢前傾斜型 作業性向上)

製品カタログ

最大推奨処理量20~100ℓまで対応、磁器鉢・磁器杵(磁器の材質はシリカSiO2 化学製品、電子材料に最適)、鉢の傾斜可能(材料の投入、取り出し易い)

【石川式擂潰機の特徴】
以下のような特徴があります。
(1)独自設計により鉢内を均等・均一に撹拌擂潰処理が可能
(2)撹拌・擂潰の同時処理が可能
(3)駆動トルクが高く高粘度体の処理が可能
(4)ボールミル等に比べて処理エネルギーが低く「マイルドな加工」が可能

【特長】
・石川式撹拌擂潰機の特徴そのままに、量産に適した大容量タイプ
・擂潰物が取り出し易い鉢傾斜型
・擂潰物に適した鉢材料を選択可能
 磁器、砲金、鋳鉄、ステンレス
・杵を3本装着できる設計で、擂潰性の向上可能
・オプションで杵をモータで強制回転させ、擂潰性能向上可能
 ※磁器杵には、このオプションはありません。
・型番  処理容積
 6RA 20L
6RAA 60L
6RB 100L
6RC 150L
 ※磁器鉢は6RA~6RBまで

【製品の基本仕様】
・量産に適した大容量タイプの自動乳鉢
・擂潰物の取り出しが容易な鉢傾斜型
・杵をモータで強制回転させ、擂潰性能を向上させるタイプも選択可能
 磁器帰依の場合は選択できません
・擂潰物に適した鉢材料を選択可能
 磁器、砲金、鋳鉄、ステンレス
 ※磁器は、6RA~6RBまで
・杵は3本セットでき、擂潰性能を向上できる

【好適使用事例】
・スラリー、ペースト、コロイドを分散、混練しながら材料を固まらせることなく細かく粉砕。
・溶剤を加えたスラリー、ペースト等の分散、混練時の濃縮作業で乳棒の撹拌効果と杵先の粉砕作業により均一な分散、混練処理を実現。
・3本杵で擂潰性能が高いため、メカニカルアロイング処理に適している。
・擂潰性能が高いため、メカノケミカル処理に敵している。

【導入試験室のご案内】
石川式撹拌擂潰機の機能、性能評価のため実験機を無料でご利用頂けます。またお客様のご希望により撹拌擂潰処理を熟知した弊社スタッフがお客様の実験をサポートいたします。さらに、お客様の処理に最適な石川式撹拌擂潰機の機械選定と撹拌擂潰処理をご提案いたします。ご検討頂く際に是非ご利用下さい。

【実施例】
・電子部品材料
・導電性インク、導電性接着剤
・絶縁材、封止材
・顔料、釉薬
・金属(金、銀、銅、カッパー)ペースト
・ガラスペースト
・カーボンペースト
・リチウム電池材料、全固体電池の電極材
・カーボンナノチューブの分散
・セラミックス材料
・砥石、砥粒、研磨剤
・ブレーキシュー
・食品(味噌、あんこ、スパイス、ごま等)
・医薬品 軟膏
・薬品・化粧品
・化学・繊維素材
・研究・開発用機器・装置
・大学・研究機関での撹拌、すりつぶし、分散、混練処理に

関連メディア

このカタログについて

ドキュメント名 石川式撹拌擂潰機 第6R号 (乳鉢前傾斜型 作業性向上)
ドキュメント種別 製品カタログ
ファイルサイズ 281Kb
取り扱い企業 株式会社石川工場 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

ISHIKAWA 大 型 機 磁器鉢・磁器杵 鉢の傾斜可能 20~100ℓまで対応!! 化学製品・電子材料に最適 材料が取り出し易い! ● 磁器鉢(乳鉢)・磁器杵(乳棒)付の製造機械 です。磁器の肌理は、化学製品に強く、医薬品、 化粧品を扱う作業にも最適です。 ● 鉢はハンドル操作で傾斜可能、作業した品物を 取り出し易くなっております。 ● 回転機構は、負荷の掛る粘土質の練り合せ加工 にも適しているOR式(※1)です。 ● オプションで、インバータ、デジタルタイマー、 カバー等を取り付けることが出来ます。 石 川 式 撹 拌 擂 潰 機 の 特 徴 ISHIKAWAの撹拌擂潰機は、「撹拌」「擂り潰 し」「混合」「練り合せ」を同時に行うことが出来る、世界で唯一の機械です。 独自の基本構造で、密度の高い粒径均一性、混合均一性を実現し、製品の品質向上に貢献します。 作業時間の短縮や、省力化などにもつながった ▲第6R号 A型(磁器鉢・磁器杵) と 、数多くのお客様にご好評頂いております。 ※写真はオプション付(インバータ、デジタルタイマー、 パトライト、防塵磁器杵、ステンレスコート塗装) ■仕様 磁器鉢 機械の外形寸法 電源 三相 杵 か 重量 形式 回転方式 使用 内径 深さ 長さ 幅 高さ の き 容積 200V 数 棒 (kg) (mm) (mm) (mm) (mm) (mm) (ℓ) (kW) 第 6R号 A型 584 305 20 1,210 1,240 1,510 0.75 3 有 390 OR式 第 6R号 AA型 762 394 60 1,390 1,490 1,630 1.5 3 有 700 (※1) 第 6R号 B型 914 406 100 1,640 1,630 1,880 1.5 3 有 900 (※1)回転方式「OR式」:鉢は回転させず、1組の杵を公転させながら自転させる機構。 ※磁器製品は表記の寸法より多少の差がある場合もあります。 2015 年 8月現在 〒135-0053東京都江東区辰巳一丁目 1番 8号 TEL:03-3522-1018 FAX:03-3522-1017 http://www.ishikawakojo.jp
