自動乳鉢（石川式撹拌擂潰機）　総合カタログ　株式会社石川工場

製品カタログ
株式会社石川工場
お問い合わせ
電話でお問い合わせ

お客様と共に一世紀−石川式擂潰機は、攪拌、すりつぶし、混合、ねり合わせの作業を一度に行う擂潰機です

【石川式攪拌擂潰機(自動乳鉢)の特徴】
以下のような特徴があります。
（１）独自設計により鉢内を均等・均一に撹拌擂潰処理が可能
（２）撹拌・擂潰の同時処理が可能
（３）駆動トルクが高く高粘度体の処理が可能
（４）ボールミル等に比べて処理エネルギーが低く「マイルドな加工」が可能

【デモルームのご案内】
自動乳鉢の機能、性能評価のため実験機を無料でご利用頂けます。お客様の処理に最適な自動乳鉢の機械選定と撹拌擂潰処理をご提案いたします。ご検討頂く際に是非ご利用下さい。試しに使ってみたいとか、ご予約等のお問い合わせは以下のURLからお願いいたします。

https://www.ishikawakojo.jp/%E3%81%8A%E5%95%8F%E3%81%84%E5%90%88%E3%82%8F%E3%81%9B/%E7%9F%B3%E5%B7%9D%E5%BC%8F%E6%92%B9%E6%8B%8C%E6%93%82%E6%BD%B0%E6%A9%9F-%E6%92%B9%E6%8B%8C%E6%93%82%E6%BD%B0%E3%81%AB%E9%96%A2%E3%81%99%E3%82%8B%E3%81%8A%E5%95%8F%E5%90%88%E3%81%9B/

関連メディア

このカタログについて

ドキュメント名 自動乳鉢（石川式撹拌擂潰機）　総合カタログ　株式会社石川工場
ドキュメント種別 製品カタログ
ファイルサイズ 5.6Mb
登録カテゴリ
取り扱い企業 株式会社石川工場 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
全固体電池/リチウムイオン電池電極材開発向け自動乳鉢
製品カタログ

株式会社石川工場

この企業の関連カタログの表紙
【小型、卓上型で研究開発現場に最適】自動乳鉢　Tiny plus（Tinyのアップグレード版）
製品カタログ

株式会社石川工場

この企業の関連カタログの表紙
自動乳鉢　 6号　　基本性能を装備した大容量タイプ
製品カタログ

株式会社石川工場

このカタログの内容

Page1

スライド 1

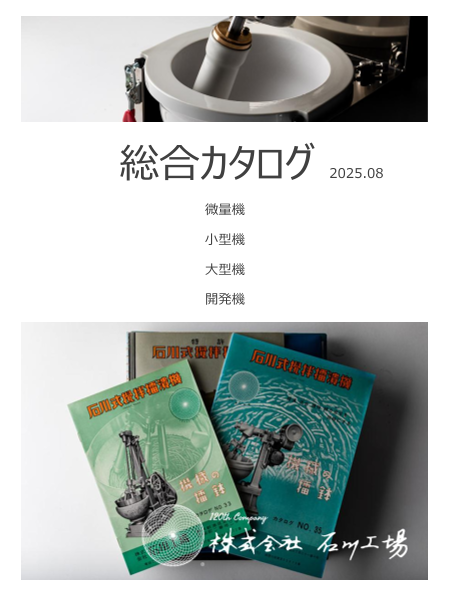

総合カタログ 2025.08 微量機 小型機 大型機 開発機 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page2

スライド 2

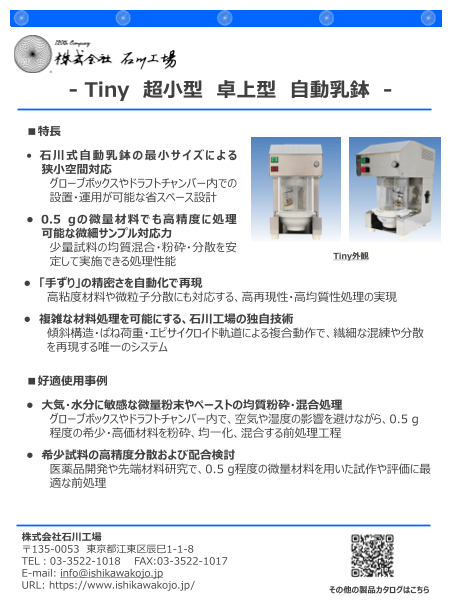

- Tiny 超小型 卓上型 自動乳鉢 - ■特長 • 石川式自動乳鉢の最小サイズによる 狭小空間対応 グローブボックスやドラフトチャンバー内での 設置・運用が可能な省スペース設計 • 0.5 gの微量材料でも高精度に処理 可能な微細サンプル対応力 少量試料の均質混合・粉砕・分散を安 Tiny外観 定して実施できる処理性能 • 「手ずり」の精密さを自動化で再現 高粘度材料や微粒子分散にも対応する、高再現性・高均質性処理の実現 • 複雑な材料処理を可能にする、石川工場の独自技術 傾斜構造・ばね荷重・エピサイクロイド軌道による複合動作で、繊細な混練や分散 を再現する唯一のシステム ■好適使用事例 • 大気・水分に敏感な微量粉末やペーストの均質粉砕・混合処理 グローブボックスやドラフトチャンバー内で、空気や湿度の影響を避けながら、0.5 g 程度の希少・高価材料を粉砕、均一化、混合する前処理工程 • 希少試料の高精度分散および配合検討 医薬品開発や先端材料研究で、0.5 g程度の微量材料を用いた試作や評価に最 適な前処理 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page3

スライド 3

■製品の動き • 実際の製品の動画は下記URLでご覧いただけます。 https://youtu.be/XnHQlj6N6R8?si=1wYyqyQ3aS7RP0jC ■デモルームのご紹介 • 弊社デモルームに各機種の実験機をご用意しており、実験機・設備はすべて 初回無償でお試し頂けます。 • 右のQRコード又はカタログに記載のメール等へお問い合わせ・ ご予約ください。 ※実験でご使用される材料を弊社で手配させて頂く場合、実費をご請求をさせて頂く 場合がございます。 ※ご来社が困難な場合はレンタル(有償)もございますのでお問い合わせください。 型式 Tiny型 回転方式 OR式 (*1) 回転数 (rpm) 30 種類 磁器鉢 内径 (mm) 90 鉢 深さ (mm) 53 加工容積 (L) 0.03 奥行 (mm) 286 機械外寸 幅 (mm) 175 高さ (mm) 327 電源 40 単相100V (w) 杵数 1 (*1) 回転方式「OR式」：乳鉢は回転せず、乳棒は受動的な自転をする機構 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page4

スライド 4

- Tiny plus 超小型 卓上型 自動乳鉢 - ■特長 • 回転数調整機能による多様な材料・ 条件への最適適応 材料の特性や実験目的に応じた細か な回転制御で、処理の自由度と再現 性を向上 • タイマー設定機能搭載による自動 運転の実現 処理時間の正確管理が可能で、作業 効率の向上と品質の安定化を両立 Tiny plus 外観 • 石川式自動乳鉢の最小サイズによる狭小空間対応 グローブボックスやドラフトチャンバー内での設置・運用が可能な省スペース設計 • 0.5 gの微量材料でも高精度に処理可能な微細サンプル対応力 少量試料の均質混合・粉砕・分散を安定して実施できる処理性能 ■好適使用事例 • 大気・水分に敏感な微量粉末やペーストの均質粉砕・混合処理 グローブボックスやドラフトチャンバー内で、空気や湿度の影響を避けながら、0.5 g程 度の希少・高価材料を粉砕、均一化、混合する前処理工程 • 希少試料の高精度分散および配合検討 医薬品開発や先端材料研究で、0.5 g程度の微量材料を用いた試作や評価に最 適な前処理 • 機能性フィラーや顔料の微細分散と混合処理 プラスチック、インク、コーティング材などの製造において、複数成分の均一混合と粒子 分散を両立する前処理工程 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page5

スライド 5

■製品の動き • Tiny plusの動画は下記URLでご覧いただけます https://youtu.be/Wl-_yM0-k1w?si=R0CJn2OBkrHRhO6h ■デモルームのご紹介 • 弊社デモルームに各機種の実験機をご用意しており、実験機・設備はすべて 初回無償でお試し頂けます。 • 右のQRコード又はカタログに記載のメール等へお問い合わせ・ ご予約ください。 ※実験でご使用される材料を弊社で手配させて頂く場合、実費をご請求をさせて頂く 場合がございます。 ※ご来社が困難な場合はレンタル(有償)もございますのでお問い合わせください。 型式 Tiny plus 回転方式 OR式 (*1) 種類 磁器鉢 内径(mm) 90 鉢 深さ(mm) 53 加工容積(L) 0.03 奥行(mm) 330 機械外寸 幅(mm) 240 高さ(mm) 340 電源 単相100V（w） 40 杵数 1 (*1) 回転方式「OR式」：乳鉢は回転せず、乳棒も受動的な自転をする機構 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page6

スライド 6

- AGA 竪型（自立型） - ■特長 • 乳鉢材質の多様な選択肢による材料適応性の向上 メノウ、アルミナ、炭化タングステンなど、試料特性に応じた最 適な選択が可能 • 分析精度を支える、品質保証工程での前処理用途 公的分析や製品検査における信頼性確保のための前処理 装置としての実績 • 複雑な材料処理を可能にする、石川工場の独自技術 傾斜構造・ばね荷重・エピサイクロイド軌道による複合動作で、 繊細な混練や分散を再現する唯一のシステム • 「手ずり」の精密さを自動化で再現 高粘度材料や微粒子分散にも対応する、 高再現性・高均質性処理の実現 ■好適使用事例 アルミナ鉢 めのう鉢 炭化タングステン鉢 • 金属材料や無機粉体の定量分析前処理 ICPや蛍光X線分析に向けた、精密な粒度調整と混合の標準化処理 • 品質保証工程における試料の均質化と再現処理 出荷検査・製品評価の信頼性を高める安定した前処理プロセスの構築 • 少量の実験室レベルでのメカニカルアロイング、メカノケミカル処理 ‐チタン（Ti） 、ジルコニア（ZrO2）、シリカ（二酸化ケイ素 SiO2）、アルミナ・酸化アルミニウ ム（Al2O3）、シリコンカーバイト（SiC）、窒化ケイ素（Si3N4）等のセラミックス材料‐カーボン、 イリジウム、ビスマステルライド（Bi2Te3）、スズ、ニオブ、タングステン、モリブデン、アンチモン、白金、 金、銀、銅等のレアアース／高機能金属の処理 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page7

スライド 7

■製品の動き • 実際の製品の動画は下記URLでご覧いただけます。 URL：https://youtu.be/tM23u8x03-U?si=fEqgPehCl_nzNvvg ■デモルームのご紹介 • 弊社デモルームに各機種の実験機をご用意しており、実験機・設備はすべて 初回無償でお試し頂けます。 • 右のQRコード又はカタログに記載のメール等へお問い合わせ・ ご予約ください。 ※実験でご使用される材料を弊社で手配させて頂く場合、実費をご請求をさせて頂く 場合がございます。 ※ご来社が困難な場合はレンタル(有償)もございますのでお問い合わせください。 型式 AGA型 回転方式 FR式 (*1) 種類 めのう アルミナ(97%) 炭化タングステン 内径(mm) 120 140 鉢 深さ(mm) 30 63 加工容積(L) 0.05 奥行(mm) 510 機械外寸 幅(mm) 480 高さ(mm) 1420 電源 単相100V（w） 0.2 杵数 1 (*1) 回転方式「FR式」：乳鉢は回転させず、乳棒を回転させながらモータで能動的に自転させる機構 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page8

スライド 8

- AGB 可変速対応 卓上型 - ■特長 • 省スペース・可搬性を活かした研究開発現場での柔軟な運用 ラボベンチ上での使用や装置間の移動にも適したポータブル設計 • 乳棒の能動自転による高度な微粒子処理性能 微粒子の凝集解消や高均質分散を可能にする独自回転構造 • 複雑な材料処理を可能にする、石川工場の独自技術 傾斜構造・ばね荷重・エピサイクロイド軌道による複合動作で 繊細な混練や分散を再現する唯一のシステム • 「手ずり」の精密さを自動化で再現 高粘度材料や微粒子分散にも対応する、 高再現性・高均質性処理の実現 アルミナ鉢 めのう鉢 炭化タングステン鉢 ■好適使用事例 • 電子材料やセラミックス試料の少量分散試験 ナノ粒子やフィラーを含むスラリーのラボスケール分散・混練処理 • 開発初期段階における材料配合とプロセス検討 小ロットでの配合試作・成分比較・条件検討など柔軟性を求められる用途 • 少量の実験室レベルでのメカニカルアロイング、メカノケミカル処理 ‐チタン（Ti）、ジルコニア（ZrO2）、シリカ（二酸化ケイ素 SiO2）、アルミナ・酸化アルミニウ ム（Al2O3）、シリコンカーバイト（SiC）、窒化ケイ素（Si3N4）等のセラミックス材料 ‐カーボン、イリジウム、ビスマステルライド（Bi2Te3）、スズ、ニオブ、タングステン、モリブデン、アン チモン、白金、金、銀、銅等のレアアース/高機能金属の処理 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page9

スライド 9

■製品の動き • 製品の動画は下記URLでご覧いただけます。 URL：https://youtu.be/S6JhukzvSMQ?si=69bN3c1bzG627Byc URL：https://youtu.be/ZuyYkVjyfpo?si=O7lZQjA5-ELXtOlC ■デモルームのご紹介 • 弊社デモルームに各機種の実験機をご用意しており、実験機・設備はすべて 初回無償でお試し頂けます。 • 右のQRコード又はカタログに記載のメール等へお問い合わせ・ ご予約ください。 ※実験でご使用される材料を弊社で手配させて頂く場合、実費をご請求をさせて頂く 場合がございます。 ※ご来社が困難な場合はレンタル(有償)もございますのでお問い合わせください。 型式 AGB型 回転方式 FR式 (*1) 種類 めのう アルミナ(97%) 炭化タングステン 内径(mm) 120 140 鉢 深さ(mm) 30 63 加工容積(L) 0.05 奥行(mm) 380 機械外寸 幅(mm) 405 高さ(mm) 690 電源 単相100V（w） 0.9 杵数 1 付属機能 アナログタイマー、インバータ、インタロック標準装備 (*1) 回転方式「FR式」：乳鉢は回転せず、乳棒を回転させながらモータで能動的に自転させる機構 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page10

スライド 10

- D101S D16S 卓上型 - ■特長 • 研究開発に適した少量処理と操作自由度の両立 200～400 mLの試料に対応したコンパクト設計に加え、 回転数・タイマー設定により最適条件での処理が可能 • 耐薬品性と安全性を両立した堅牢な構造設計 化学的に安定な磁器製乳鉢・乳棒と、ステンレス筐体・安 全カバーによるラボ環境での安心運用 • 粉砕・混合・混練・分散を1台で実現 D16S外観 異なる処理工程を同時並行でこなす、マルチプロセス対応の 自動乳鉢。前処理工程の効率化と省力化への貢献。 • 「手ずり」の精密さを自動化で再現 高粘度材料や微粒子分散にも対応する、高再現性・高均 質性処理の実現 ■好適使用事例 D16S すりつぶし部 • 試作材料の粉砕・混合・分散における汎用的な前処理 有機・無機、乾式・湿式を問わず、試験室内での幅広い材料処理に対応可能な スタンダードモデルとしての運用 • 装置間・部門間での共有による多目的活用 卓上型・ポータブル設計により、開発・品質管理・製造技術部門など複数の現場で 柔軟に使いまわせる汎用ツール • 機能性フィラーや顔料の微細分散と混合処理 プラスチック、インク、コーティング材などの製造において、複数成分の均一混合と粒 子分散を両立する前処理工程 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page11

スライド 11

■製品の動き • 実際の製品の動画は下記URLでご覧いただけます。 D101SのURL：https://youtu.be/7dgCboM6lhE?si=lAMtUVTFHiiKID9x D16SのURL：https://youtu.be/ZEjo5EFhYUk?si=jM-ySJJS0XCmXKGg ■デモルームのご紹介 • 弊社デモルームに各機種の実験機をご用意しており、実験機・設備はすべて 初回無償でお試し頂けます。 • 右のQRコード又はカタログに記載のメール等へお問い合わせ・ ご予約ください。 ※実験でご使用される材料を弊社で手配させて頂く場合、実費をご請求をさせて頂く 場合がございます。 ※ご来社が困難な場合はレンタル(有償)もございますのでお問い合わせください。 型式 D101S D16S 回転方式 OR式 (*1) 回転数 (rpm) 8∼50 8∼50 内径 (mm) 115 155 鉢 深さ (mm) 67 85 加工容積 (L) 0.2 0.4 奥行 (mm) 330 378 機械外寸 幅 (mm) 242 258 高さ (mm) 340 398 電源 単相100∼120 V (w) 60 90 杵タイプ／本数 Ｔ型／1 Ｔ型／1 かき棒 (テフロン) 無 無 重量 (kg) 15 20 (*1) 回転方式「ＯＲ式」：乳鉢は回転せず、乳棒を回転させながら受動的に自転する機構。 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page12

スライド 12

- D18S D20S D22S 卓上型 - ■特長 • 2本乳棒による高い処理能力と均質性の両立 高粘度材料や多成分系試料でも、安定した分散・混練を 実現する高効率処理性能 • 研究現場での実績に裏打ちされた信頼性と操作性 卓上設置・ステンレス筐体・磁器製コンポーネントによる高い 耐薬品性と安全性に加え、D18Sを中心とした豊富な導入 D18S外観 実績 • 「手ずり」の精密さを自動化で再現 高粘度材料や微粒子分散にも対応する、高再現性・高均 質性処理の実現 • 複雑な材料処理を可能にする、石川工場の独自技術 傾斜構造・ばね荷重・エピサイクロイド軌道による複合動作 で繊細な混練や分散を再現する唯一のシステム ■好適使用事例 D18Sすりつぶし部 • 新材料開発における各種前処理工程の標準装置として 分散・混練・粉砕・撹拌といった前処理を1台でこなせるため、複数材料・複数処方 の検討において、高い再現性と作業効率を両立。用途を限定せずに導入できる汎 用モデル。 • 試作スケールの調整や工程最適化のための基礎実験機として 小～中容量（1～4 L）での試作検討に最適。研究室からパイロットラインへの スケールアップを見据えたプロセス開発に活用されており、評価・比較用の標準機 としても実績多数。 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page13

スライド 13

■製品の動き • 実際の製品の動画は下記URLでご覧いただけます。 D18SのURL：https://youtu.be/VUHIcj6n518?si=Kyq-JPLaCSdyCzRF ■デモルームのご紹介 • 弊社デモルームに各機種の実験機をご用意しており、実験機・設備はすべて 初回無償でお試し頂けます。 • 右のQRコード又はカタログに記載のメール等へお問い合わせ・ ご予約ください。 ※実験でご使用される材料を弊社で手配させて頂く場合、実費をご請求をさせて頂く 場合がございます。 ※ご来社が困難な場合はレンタル(有償)もございますのでお問い合わせください。 型式 D18S D20S D22S 回転方式 OR式 (*1) 回転数 (rpm) 8∼30 8∼30 8∼35 内径 (mm) 203 254 305 鉢 深さ (mm) 114 140 170 加工容積 (L) 1 2 ４ 奥行 (mm) 436 510 562 機械外寸 幅 (mm) 273 346 396 高さ (mm) 466 550 582 電源 単相100∼120 V (w) 90 100 200 杵タイプ／本数 防塵／2 防塵／2 防塵／2 かき棒 (テフロン) 有 有 有 重量 (kg) 30 40 50 (*1) 回転方式「ＯＲ式」：乳鉢は回転せず、乳棒を回転させながら受動的に自転する機構。 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page14

スライド 14

- D20SL 卓上型 機械上部（杵）昇降型 - ■特長 • 乳棒昇降機構による作業効率と安全性の向上 材料の投入・回収時に乳棒を上昇させることで、手元スペー スを確保。粘性材料や微細粉体の処理後でも、付着物の 除去が容易で、清掃性と作業安全性が大きく向上。 • ばね荷重をかけずに行える乳棒交換の簡便性 通常の機種では乳棒ばねを縮めながら交換する必要がある のに対し、D20SLでは乳棒を上昇させた状態でばね荷重を 抜いた交換が可能。力が要らず、誰でもスムーズに交換作 業が行える構造。 D20SL外観 ■好適使用事例 • 高粘度樹脂の反応性確認における試験材料の反復調整 試験の都度、粘着性のある材料を入れ替えて評価するような現場において、投入・ 回収・清掃が容易なD20SLの操作性が力を発揮。複数ロットや組成違いの条件を 繰り返し試す用途に最適。 • 新人研究員や作業者が混在するラボでの共用装置 運用者のスキルに依存せず、安全で簡単に使える設計。ミスによる部品破損や作 業事故のリスクを軽減し、全体としての装置寿命や稼働率の向上につながる。 石川式攪拌擂潰機（カクハンライカイ機）は「攪拌」「分散」「すりつぶし（擂潰）」「混合」「混錬」を同時に行う事が 出来る機械です。 これにより、撹拌機、分散機、混練機、粉砕機等専用機では実現出来ないメカノケミカル、メカニカルアロイの様な処理 効果が認められます。 独自の構造で、粒径均一性、混合均一性を実現します。 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page15

スライド 15

■製品の動き • 実際の製品の動画は下記URLでご覧いただけます。 URL：https://youtu.be/aiFJIy3YKhA?si=sVbWTPs1vFmOGyxZ ■デモルームのご紹介 • 弊社デモルームに各機種の実験機をご用意しており、実験機・設備はすべて 初回無償でお試し頂けます。 • 右のQRコード又はカタログに記載のメール等へお問い合わせ・ ご予約ください。 ※実験でご使用される材料を弊社で手配させて頂く場合、実費をご請求をさせて頂く 場合がございます。 ※ご来社が困難な場合はレンタル(有償)もございますのでお問い合わせください。 (*1) 回転方式「ＯＲ式」：乳鉢は回転せず、乳棒を回転させながら受動的に自転する機構。 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page16

スライド 16

16EB/18EB/20EB/22EB/24EB 加熱・冷却型（竪型） ■特長 • 外釜循環による精密な温度制御と高粘度材料の効率処理 電熱ヒーターと外部循環液の温度調整で乳鉢内材料の 粘度を最適化。加熱・冷却双方に対応し、処理の安定性 と再現性を高める。 • 加熱・冷却による化学反応促進と多様なプロセス適用力 反応速度や物性変化を制御しながら混練・分散を行うこと で、研究開発から製造プロセスまで幅広い用途に対応可能。 • 粉砕・混合・混練・分散を1台で実現 18EB号外観 異なる処理工程を同時並行でこなす、マルチプロセス対応 （オプション付き写真） の自動乳鉢。前処理工程の効率化と省力化への貢献。 • 複雑な材料処理を可能にする、石川工場の独自技術 傾斜構造・ばね荷重・エピサイクロイド軌道による複合動作で、繊細な混練や分 散を再現する唯一のシステム。 ■好適使用事例 • 樹脂・接着剤の硬化反応速度評価と処方最適化 湯煎による温度制御で加熱・冷却しながら、硬化反応の進行を精密に観察。 新規材料の開発や改良を加速し、量産前の最適条件検討に活用。 • 高分子スラリーやペーストの温度依存性を踏まえた均質混練・分散試験 粘度変化に応じた温度設定で、材料特性を損なわず均質な分散を実現。 エレクトロニクス材料や機能性塗料の研究開発に適合。 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page17

スライド 17

■製品の動き • 実際の製品の動画は下記URLでご覧いただけます 22EB号のURL：https://youtu.be/_J3nsS3vnZg?si=f2_Ger8qOIvEYaSU ■デモルームのご紹介 • 弊社デモルームに各機種の実験機をご用意しており、実験機・設備はすべて 初回無償でお試し頂けます。 • 右のQRコード又はカタログに記載のメール等へお問い合わせ・ ご予約ください。 ※実験でご使用される材料を弊社で手配させて頂く場合、実費をご請求をさせて頂く 場合がございます。 ※ご来社が困難な場合はレンタル(有償)もございますのでお問い合わせください。 (*1) 回転方式「OR式」：乳鉢は回転せず、乳棒は受動的な自転をする機構 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page18

スライド 18

- 16ZD/18ZD 真空型（竪型）- ■特長 • 脱泡と低温減圧処理による熱に弱い材料の効率的混錬・ 濃縮 真空環境下で沸点を下げ、加熱と同等の効果を得つつ、 泡や気泡の除去を同時に実施。高粘度スラリーの均質混 合や濃縮を可能にし、通常の濃縮器では難しい材料にも 対応。 • ガス置換機能による酸化・劣化リスクの低減と高品質処理 16ZD外観 窒素やアルゴンガスを用いた雰囲気制御で酸化反応を抑 （オプション付き写真） 制。繊細な化学反応や生体材料の処理に適し、研究開 発や精密製造現場の要求に応える。 ※真空ポンプはオプションでのご用意となります ■好適使用事例 • 気泡の混入を抑えた樹脂・塗料の均質混合と品質安定化 真空下で脱泡しながら混錬を行うことで、塗膜や成型品の気泡欠陥を減少。仕上 がりの均一性が向上し、電子部品や自動車部品など幅広い製品開発に適用可能 • 酸化を防いだ機能性素材の安定処理と配合開発 窒素やアルゴンの置換雰囲気で酸化劣化を抑制。医薬品原料、化粧品、食品添 加物など、酸化に敏感な材料の研究開発や製造工程での活用が期待される。 • 高粘度スラリーの均質化と脱泡処理 電子材料や接着剤、塗料などにおける、ペースト状配合物の分散・混練・気泡除 去の一括処理。 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page19

スライド 19

■製品の動き ・類似製品の動画は下記URLでご覧いただけます 18号のURL：https://youtu.be/tKxM61mdVxU?si=jHa-Jf3Oj4K1zhjw ■デモルームのご紹介 • 弊社デモルームに各機種の実験機をご用意しており、実験機・設備はすべて 初回無償でお試し頂けます。 • 右のQRコード又はカタログに記載のメール等へお問い合わせ・ ご予約ください。 ※実験でご使用される材料を弊社で手配させて頂く場合、実費をご請求をさせて頂く 場合がございます。 ※ご来社が困難な場合はレンタル(有償)もございますのでお問い合わせください。 (*1) 回転方式「OR式」：乳鉢は回転せず、乳棒は受動的な自転をする機構 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
Page20

スライド 20

- 101/16/18/20/22/24号 標準型（竪型）- ■特長 • 堅牢な自立型構造による安定した連続処理性能 卓上型と同様の処理能力を持ち、設置スペースに制約が ある現場でも高い混錬・分散効率を発揮。大型の24号は 最大7Lの処理容量を実現。 • 1本または2本乳棒による幅広い処理対応力と柔軟性 乳棒1本（101号～16号）から2本（18号～24号） へのラインナップ展開で、多様な材料特性・処理量に対応。 タイマー・回転数変更はオプションで後付け可能。 24号外観 ■好適使用事例 • 大量サンプルの連続処理や長時間運転を要する材料調整 7L対応の24号を含む幅広い容量ラインナップで、試作から中小規模生産までの 一貫した材料混練・分散工程に最適 • 多種多様な材料の混錬・分散に対応する基礎装置としての活用 乳棒1本・2本の構成により、粘度や粒度の異なる各種材料に柔軟に対応。オプ ションによるタイマー・回転数設定で用途拡大も可能。 • 試作材料の微量調整と組成最適化 医薬品、化粧品、セラミックス、電池材料など、研究開発現場での少量試料の 粉砕・混合・練り処理による配合検討。 石川式攪拌擂潰機（カクハンライカイ機）は「攪拌」「分散」「すりつぶし（擂潰）」「混合」「混錬」を同時に行う事が出来る 機械です。 これにより、撹拌機、分散機、混練機、粉砕機等専用機では実現出来ないメカノケミカル、メカニカルアロイの様な処理効果 が認められます。 独自の構造で、粒径均一性、混合均一性を実現します。 株式会社石川工場 〒135-0053 東京都江東区辰巳1‐1-8 TEL：03-3522-1018 FAX:03-3522-1017 info@ishikawakojo.jp E-mail: info@ishikawakojo.jp URL: https://www.ishikawakojo.jp/ その他の製品カタログはこちら
