ドクターテンション®タイプ-Ⅳ

またベルトが切れちゃったよ～ まだ感覚で張力管理してませんか？ え？張力って、 長年の感で調整するものじゃないの？ 感覚で張力管理していると、 ベルトの早期故障につながる恐れが ありますよ！ えー知らなかった！ じゃあどうやって管理するの？ 音波式ベルト張力計『DOCTOR TENSION』 を使えば誰でも簡単に正確に 張力を管理できます！

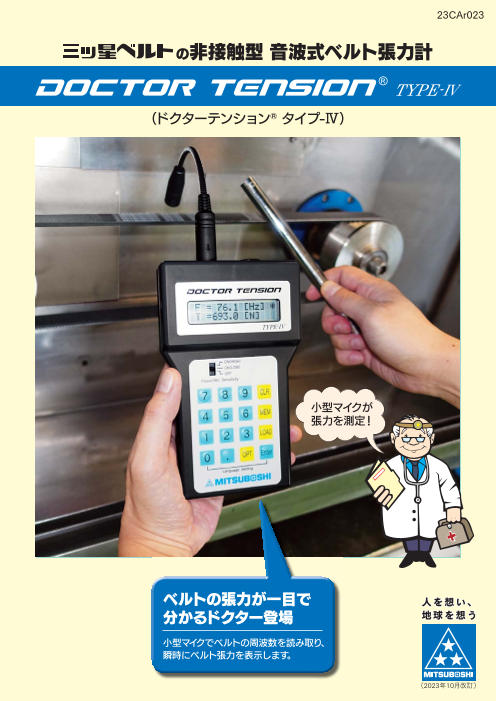

23CAr023 の非接触型 音波式ベルト張力計 （ドクターテンション® タイプ-Ⅳ） 小型マイクが 張力を測定！ ベルトの張力が一目で 分かるドクター登場 小型マイクでベルトの周波数を読み取り、 瞬時にベルト張力を表示します。 （2023年10月改訂）

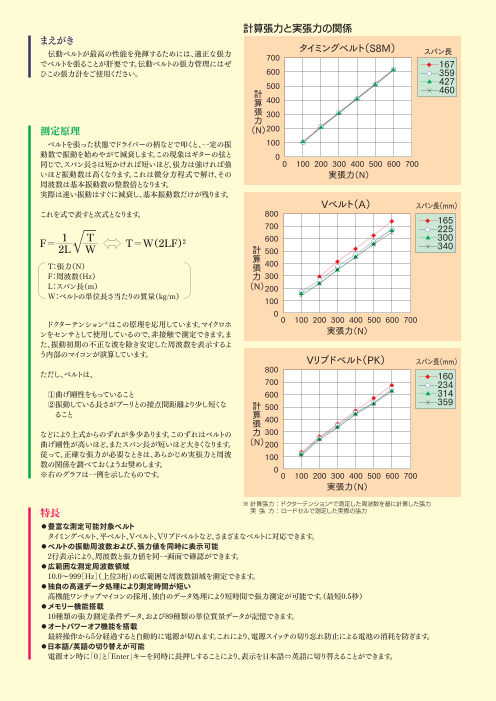

計算張力と実張力の関係 まえがき 　伝動ベルトが最高の性能を発揮するためには、適正な張力 タイミングベルト（S8M） スパン長 700 でベルトを張ることが肝要です。伝動ベルトの張力管理にはぜ 167 ひこの張力計をご使用ください。 600 359 500 427 計 460 算400 張300 力 測定原理 （N）200 　ベルトを張った状態でドライバーの柄などで叩くと、一定の振 100 動数で振動を始めやがて減衰します。この現象はギターの弦と 0 同じで、スパン長さは短かければ短いほど、張力は強ければ強 0 100 200 300 400 500 600 700 いほど振動数は高くなります。これは微分方程式で解け、その 実張力（N） 周波数は基本振動数の整数倍となります。 実際は速い振動はすぐに減衰し、基本振動数だけが残ります。 Vベルト（A） スパン長（mm） これを式で表すと次式となります。 800 700 165 225 F＝ 1 T T＝W（2LF）2 600 300 2L W 計500 340 算 T：張力（N） 張400 F：周波数（Hz） 力300 L：スパン長（m） （N）200 W：ベルトの単位長さ当たりの質量（kg/m） 100 0 　ドクターテンション®はこの原理を応用しています。マイクロホ 0 100 200 300 400 500 600 700 ンをセンサとして使用しているので、非接触で測定できます。ま 実張力（N） た、振動初期の不正な波を除き安定した周波数を表示するよ う内部のマイコンが演算しています。 Vリブドベルト（PK） スパン長（mm） ただし、ベルトは、 800 700 160 234 　①曲げ剛性をもっていること 600 314 　②振動している長さがプーリとの接点間距離より少し短くな 計500 359 　　ること 算 張400 などにより上式からのずれが多少あります。このずれはベルトの 力300 曲げ剛性が高いほど、またスパン長が短いほど大きくなります。 （N）200 従って、正確な張力が必要なときは、あらかじめ実張力と周波 100 数の関係を調べておくようお奨めします。 ※右のグラフは一例を示したものです。 0 0 100 200 300 400 500 600 700 実張力（N） ※計算張力 ： ドクターテンション®で測定した周波数を基に計算した張力 特長 実 張 力 ： ロードセルで測定した実際の張力 ●豊富な測定可能対象ベルト 　タイミングベルト、平ベルト、Vベルト、Vリブドベルトなど、さまざまなベルトに対応できます。 ●ベルトの振動周波数および、張力値を同時に表示可能 　2行表示により、周波数と張力値を同一画面で確認ができます。 ●広範囲な測定周波数領域 　10.0～999［Hz］（上位3桁）の広範囲な周波数領域を測定できます。 ●独自の高速データ処理により測定時間が短い 　高機能ワンチップマイコンの採用、独自のデータ処理により短時間で張力測定が可能です。（最短0.5秒） ●メモリー機能搭載 　10種類の張力測定条件データ、および89種類の単位質量データが記憶できます。 ●オートパワーオフ機能を搭載 　最終操作から5分経過すると自動的に電源が切れます。これにより、電源スイッチの切り忘れ防止による電池の消耗を防ぎます。 ●日本語/英語の切り替えが可能 　電源オン時に「0」と「Enter」キーを同時に長押しすることにより、表示を日本語⇔英語に切り替えることができます。

測定方法 1．必ず駆動装置の電源（スイッチ）を切り、ベルトが静止していることを確認する。 2．本器の電源を入れ、マイクロホンセンサをセットし、必要な測定条件を入力する。 3．スパンの中央付近に、ベルトとマイクロホンセンサを対面方向に向けて約10mmの位置に固定する。 4．ベルトの表面をドライバーの柄などで軽く叩き、ベルトを振動させる。 5．1.～4.を複数回繰り返し、本器が読み取った値の平均を記録する。 機能説明 ① ② RoHS指令対応 小型マイクロホンセンサ ベルトの周波数を測ります。 ①フレキシブルアーム式 ②コード式　※オプションとなります。 マイクロホンセンサ差込口 液晶表示ディスプレイ マイクロホンセンサのコネクタ部分に書 かれている矢印面を手前にして、矢印の コマンドキー、データキーによって設定し 方向にしっかりと奥まで差し込んでくだ たデータや測定データを表示します。測 さい。 定データは、上段に周波数（Hz）、下段に 張力（N）を表示します。 電源オン時に「0」と「Enter」 キーを同時に長押しすることによ り、表示を日本語⇔英語に切り替 えることができます。 電源スイッチ 電源のON、OFF、およびマイクロホン センサの感度を設定します。 コマンドキー データキー CLRキー、MEMキー、LOADキー、 Enterキーで構成されます。 0～9、小数点で構成されます。コマンド データキーとの組み合わせで各種の設 キーとの組み合わせで各種の設定を行 定を行います。 います。 電池ボックス 付属の単3乾電池2本が入ります。 ※その他付属品 ドクターテンション®タイプ-Ⅳ用ケース、単3形乾電池（2本）、取扱説明書、保証書 ※オプション品 コード式マイクロホンセンサ 使用ファイル オートパワーオフ機能 この張力計には測定する条件を登録することができます。 本器は節電のため、オートパワーオフ機能を 内蔵しています。最終操作から5分経過すると、 1.測定条件マスターファイル 2.単位質量のマスターファイル 自動的に電源が切れます。オートパワーオフ機 　張力換算に必要な下記のデータを登録できます。 　ベルトの単位質量を登録できます。 能からの復帰は、電源スイッチを一度OFFに 　◆登録No：. 1～10（10件） 　◆登録No：. 11～99（89件） 戻した後、再度電源をON（LOW）、またはON 　　No毎に、スパン長、単位質量、ベルトの種類 　　No毎に、単位質量を登録します。 （HIGH）の位置にすると通常通り動作します。 　　によって、ベルト幅やリブ数を登録します。　

測定時の条件入力 左図レイアウトでのDOCTOR TENSION TYPE-Ⅳへの入力データは 以下の通りとなります。 　 【単位質量】 ベルト： 　使用ベルトはタイミングベルト（ゴム）400S8M1040なので、単位質量は タイミングベルト（ゴム）400S8M1040 0.052kg/10mmW･1mL（DOCTOR TENSION TYPE-Ⅳの取扱説明書に記載） 　 Ls:スパ 【ベルト幅】 ン長 　使用ベルトはタイミングベルト（ゴム）400S8M1040なので、ベルト幅は40mm 　（タイミング伝動設計資料（V802-E）に記載） Dp 　 【スパン長】 dp 　大プーリは96S8M0400なので、ピッチ径（Dp）は244.46mm 　小プーリは40S8M0400なので、ピッチ径（dp）は101.86mm 　　（タイミング伝動設計資料（V802-E）に記載） C：軸間距離（237mm） 　軸間距離（C）：237mm 大プーリ： 小プーリ： 　これら条件から、スパン長Ls（mm）は、 96S8M0400 40S8M0400 　 　 （Dp－dp）2 （244.46-101.86）2 Ls＝ 　C2－ 4 ＝ 　2372－ 4 ＝226mm 　 ・これら条件を入力し、ベルトの張力を計測してください。 ・ベルト形S8Mのベルト幅40mmでの推奨初張力は655～871N（DOCTOR TENSION TYPE-Ⅳの取扱説明書に記載）なので、ベルト張力がこの範囲に入る様にレイアウトを調整 ください。 仕　様 対 象 ベ ル ト タイミングベルト、平ベルト、 電 源 単3形乾電池×2個 Vベルト、Vリブドベルト 電 池 寿 命 約30時間 測 定 周 波 数 帯 域 10.0～999［Hz］ 95×160×32mm･200g 周 波 数 測 定 精 度 ±1［Hz］（100［Hz］未満） （マイクロホンセンサ･電池含まず） ±1％（100［Hz］以上） 付属品： 設定可能単位質量 0.0001～9.9999［kg/m］ 最大外形寸法・重量 取扱説明書………………… 1部 乾電池（単3形） …………… 2本 設定可能ベルト幅 1.0～999.9［mm］ フレキシブルアーム式 マイクロホンセンサ ………… 1ケ 設定可能スパン長 1～9999［mm］ 設 定 可 能リブ 数 1～99 使 用 温 湿 度 －10℃～50℃ 80％以下 （ただし結露しないこと） 【別売品】 ●補修用フレキシブルアーム式マイクロホンセンサ 保 管 温 湿 度 －20℃～70℃ 70％以下 （ただし結露しないこと） ●コード式マイクロホンセンサ 取り扱い注意事項 ・ ご使用にあたっては、DOCTOR TENSION® TYPE-Ⅳの取扱説明書に記載されている 「製品を安全にお使いいただくために」の注意事項をご確認ください。 ・本製品は日本国内での使用を前提として設計されております。お客様による日本国外での 販売又は使用につきましては、当社では、現地の関連法令の遵守その他一切の責任を負 いかねますので、予めご了承ください。 取扱店 www.mitsuboshi.com 産業資材営業本部 営業第1部 ●神戸本社 〒653-0024　神戸市長田区浜添通4丁目1番21号 TEL(078)685-5855　FAX(078)685-5672 ●東京本社 〒103-0027　東京都中央区日本橋2丁目3番4号 TEL(03)5202-2501　FAX(03)5202-2521
