自動倉庫のチェーンをベルトに。無給油・低騒音・高速化「フリースパンベルト」

自動倉庫で使っているチェーンなんですが、 動いていると音が結構大きくて… それに、給油やメンテナンスも定期的に必要 なので、正直手間に感じています。 チェーンだと、 そのあたりはどうしても付きものですよね。 騒音や給油の管理で、現場の負担に なっているという声はよく聞きます。 でも、高負荷なので、 チェーン以外は難しいと思います… 三ツ星ベルトの 「大型歯形フリースパンベルト」なら、 チェーンからの置き換えが可能です！ チェーンと同程度の強度を持ちながら、 騒音や給油の負担を抑えて、 高速化まで可能にします★ それは知らなかった！ ローラーチェーンとの比較が 詳しく見てみたいですね。 次ページから詳しくご紹介!!

® U138-C 大型歯形 G14MHP AT20HP S25M 強 U 力P! 2020年1月

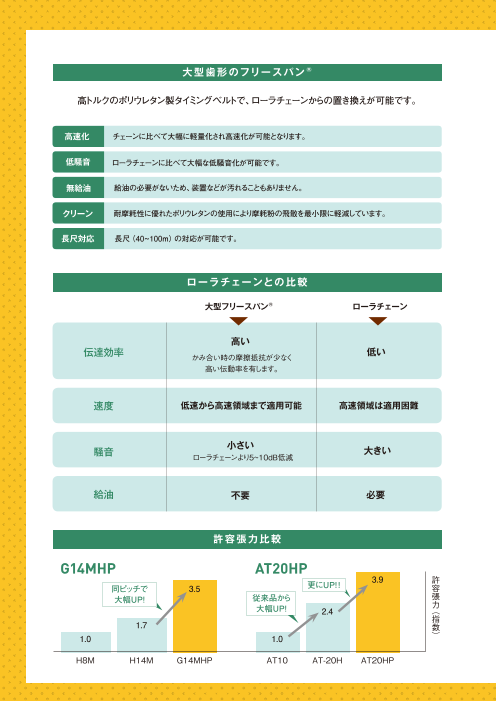

大型歯形のフリースパン® 高トルクのポリウレタン製タイミングベルトで、ローラチェーンからの置き換えが可能です。 高速化 チェーンに比べて大幅に軽量化され高速化が可能となります。 低騒音 ローラチェーンに比べて大幅な低騒音化が可能です。 無給油 給油の必要がないため、装置などが汚れることもありません。 クリーン 耐摩耗性に優れたポリウレタンの使用により摩耗粉の飛散を最小限に軽減しています。 長尺対応 長尺（40~100m）の対応が可能です。 ローラチェーンとの比較 大型フリースパン® ローラチェーン 高い 伝達効率 かみ合い時の摩擦抵抗が少なく 低い 高い伝動率を有します。 速度 低速から高速領域まで適用可能 高速領域は適用困難 騒音 小さい 大きい ローラチェーンより5~10dB低減 給油 不要 必要 許容張力比較 G14MHP AT20HP 3.9 許 同ピッチで 3.5 更にUP!！ 容 大幅UP! 従来品から 張 大幅UP! 力 2.4 （ 指 1.7 数 1.0 1.0 ） H8M H14M G14MHP AT10 AT-20H AT20HP

G14MHP 本体：ポリウレタン（半透明） 9.8 6.1 歯ピッチ：14mm 歯布：ナイロン帆布 芯体：高強力スチール芯線 標準ベルト幅（mm） 最大ベルト長さ 最小プーリ歯数 適用 30　60　90　 120　150 100m 28歯（ プーリ径φ125mm） 鋼鈑搬送装置、高負荷試験機など ※オープンエンド品での使用になります。 AT20HP 本体：ポリウレタン（白色） 9.0 5.0 歯ピッチ：20mm 芯体：高強力スチール芯線 標準ベルト幅（mm） 最大ベルト長さ 最小プーリ歯数 適用 100　115　135 40m 32歯（プーリ径φ204mm） 液晶ガラスストッカーなど ※オープンエンド品での使用になります。 S25M 本体：耐加水分解ポリウレタン（スカイブルー色） 17.5 9.5 歯ピッチ：25mm 芯体：アラミド芯線 標準ベルト幅（mm） 最大ベルト長さ 最小プーリ歯数 適用 30　45 40m 28歯（プーリ径φ191mm） 垂直搬送装置など ※エンドレス加工も可能です。
