USBケーブル単体　UL2725 AWG24×1P ＋ AWG24×2C アルミ箔＋編組シールド 外径φ5.0mm

製品カタログ
二松電気株式会社
お問い合わせ
電話でお問い合わせ

台湾のケーブルメーカー CHUAN WEI WIRE & CABLE の UL2725 24AWG 1P ＋ 24AWG 2C アルミ箔＋編組シールド、USBケーブル単体のご紹介です。

メーカー：CHUAN WEI WIRE & CABLE (台湾)　
UL2725 AWG24×1P + AWG24×2C + AEB 外径5.0mm
MOQ：1,000m（500ｍ×2巻）
納期：約3週間

台湾のケーブルメーカー CHUAN WEI WIRE & CABLE の UL2725 24AWG 1P ＋ 24AWG 2C アルミ箔＋編組シールド、USBケーブル単体のご紹介です。UL2725規格に準拠した24AWGの1ペア＋2芯構成の多芯シールドケーブルです。アルミ箔と編組による二重シールド構造により、外来ノイズを効果的に抑制し、安定した信号伝送を実現します。ドレインワイヤも備えており、確実な接地が可能です。インピーダンスは90Ω（±10Ω）に設計されており、通信用途に適した特性を有しています。外径約5.0mmと取り回しやすく、USB用途をはじめ、産業機器や電子機器におけるノイズ環境下での信号伝送に適したケーブルです。UL規格（VW-1難燃）にも対応し、安全性にも配慮されています。MOQ:1,000m（500ｍ×2巻）、納期は約3週間です。お見積りは商品ページお問合せよりご連絡ください。宜しくお願い致します。

◇商品ページ
https://nisho.ocnk.net/product/2935


UL2725 24AWG 2芯＋24AWG 1ペア アルミ箔＋編組シールド
1）マーキング
AWM 2725 80℃ 30V VW-1 E138961 CHUAN WEI (L.F)

2）導体（WIRE）
1. 24AWG（7/0.20 TA）
　外径：0.58mm、錫メッキ撚り銅線
　絶縁材：FPE
　絶縁厚：0.21mm
　絶縁外径：1.3mm（白／緑）

2. 24AWG（7/0.20 TA）
　外径：0.58mm、錫メッキ撚り銅線
　絶縁材：SR-PVC
　絶縁厚：0.26mm
　絶縁外径：1.10mm（黒／赤）

3）シールド（SHIELD）
1. アルミ箔／マイラー：重ね代 最小25％（アルミ面外側）
2. ドレインワイヤ：24AWG（7/0.20 TA）
3. 編組シールド：16/05/0.10 TA、被覆率 最小65％

4）外被（JACKET）
1. 材質：PVC
2. 厚さ：0.8mm
3. 外径：5.0mm ±0.12mm

5）特性（CHARACTERISTICS）
1. 定格電圧：30V
2. 定格温度：80℃
3. 導体抵抗：
　24AWG：最大 92.82Ω/km（20℃時）
4. 絶縁抵抗：
　SR-PVC：DC500V時 最小10MΩ/km（20℃）
　FPE：DC500V時 最小100MΩ/km（20℃）
5. 耐電圧：AC 750V / 1秒以上
6. スパークテスト：AC 2000V / 0.15秒以上
7. 難燃性：VW-1 垂直燃焼試験適合
8. インピーダンス：
　測定周波数：10MHz
　公称インピーダンス：90Ω ±10Ω

6）構造詳細
・外被（ジャケット）
・編組シールド
・アルミ／マイラーシールド
・24AWG ペア線
・24AWG 単線導体
・ドレインワイヤ

配色
・24AWG 1ペア：ライトグリーン／ホワイト
・24AWG 2芯：ブラック／レッド

このカタログについて

ドキュメント名 USBケーブル単体　UL2725 AWG24×1P ＋ AWG24×2C アルミ箔＋編組シールド 外径φ5.0mm
ドキュメント種別 製品カタログ
ファイルサイズ 93Kb
登録カテゴリ
取り扱い企業 二松電気株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
AI TECHNOLOGY　カメラシステム カタログ
製品カタログ

二松電気株式会社

この企業の関連カタログの表紙
Dalian Eastern Display (中国)　液晶ディスプレイ（LCD） 液晶モジュール（LCM）会社案内
その他

二松電気株式会社

この企業の関連カタログの表紙
AUK Contractors (台湾)　メスヘッダー 1.27mmピッチ 2列 SMT　YAVP46-2XXXC-N-H
その他

二松電気株式会社

このカタログの内容

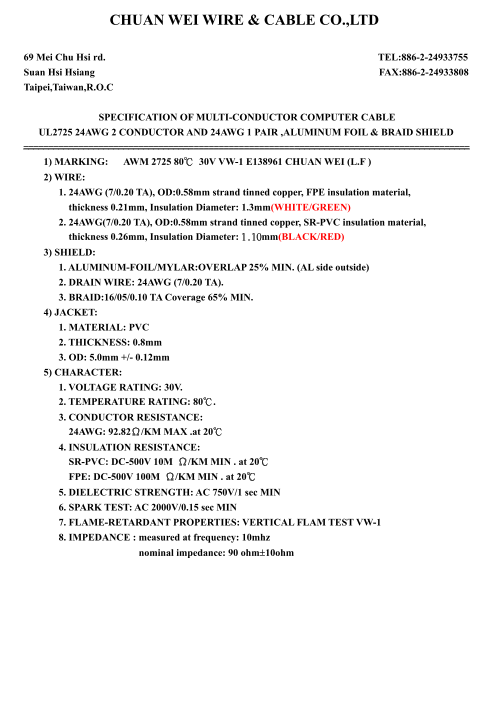

Page1

CHUAN WEI WIRE & CABLE CO.,LTD 69 Mei Chu Hsi rd. TEL:886-2-24933755 Suan Hsi Hsiang FAX:886-2-24933808 Taipei,Taiwan,R.O.C SPECIFICATION OF MULTI-CONDUCTOR COMPUTER CABLE UL2725 24AWG 2 CONDUCTOR AND 24AWG 1 PAIR ,ALUMINUM FOIL & BRAID SHIELD ========================================================================================= 1) MARKING: AWM 2725 80℃ 30V VW-1 E138961 CHUAN WEI (L.F ) 2) WIRE: 1. 24AWG (7/0.20 TA), OD:0.58mm strand tinned copper, FPE insulation material, thickness 0.21mm, Insulation Diameter: 1.3mm(WHITE/GREEN) 2. 24AWG(7/0.20 TA), OD:0.58mm strand tinned copper, SR-PVC insulation material, thickness 0.26mm, Insulation Diameter: 1.10mm(BLACK/RED) 3) SHIELD: 1. ALUMINUM-FOIL/MYLAR:OVERLAP 25% MIN. (AL side outside) 2. DRAIN WIRE: 24AWG (7/0.20 TA). 3. BRAID:16/05/0.10 TA Coverage 65% MIN. 4) JACKET: 1. MATERIAL: PVC 2. THICKNESS: 0.8mm 3. OD: 5.0mm +/- 0.12mm 5) CHARACTER: 1. VOLTAGE RATING: 30V. 2. TEMPERATURE RATING: 80℃. 3. CONDUCTOR RESISTANCE: 24AWG: 92.82Ω/KM MAX .at 20℃ 4. INSULATION RESISTANCE: SR-PVC: DC-500V 10M Ω/KM MIN . at 20℃ FPE: DC-500V 100M Ω/KM MIN . at 20℃ 5. DIELECTRIC STRENGTH: AC 750V/1 sec MIN 6. SPARK TEST: AC 2000V/0.15 sec MIN 7. FLAME-RETARDANT PROPERTIES: VERTICAL FLAM TEST VW-1 8. IMPEDANCE : measured at frequency: 10mhz nominal impedance: 90 ohm10ohm
Page2

6) DETAIL OF STRUCTURE: JACKET BRAID ALUMINUM/MYLAR 24AWG PAIR 24AWG CONDUCTOR DRAIN WIRE COLOR: 24AWG 1P-LIGHT GREEN WHITE 24AWG 2C-BLACK RED
