CHUAN WEI WIRE & CABLE (台湾) USBケーブル単体 UL2725 AWG28×1P + AWG24×2C + AEB 外径4.5mm

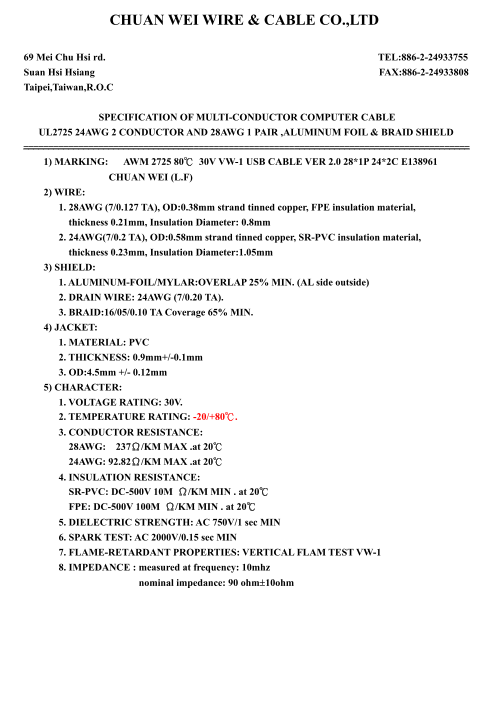

台湾のケーブルメーカー CHUAN WEI WIRE & CABLE の UL2725 28AWG 1P ＋ 24AWG 2C アルミ箔＋編組シールド、USBケーブル単体の仕様書
メーカー：CHUAN WEI WIRE & CABLE (台湾)
UL2725 AWG28×1P + AWG24×2C + AEB 外径4.5mm
MOQ：1,000m
納期：約3週間
台湾のケーブルメーカー CHUAN WEI WIRE & CABLE の UL2725 28AWG 1P ＋ 24AWG 2C アルミ箔＋編組シールド、USBケーブル単体のご紹介です。UL2725規格対応 USB 2.0用多芯シールドケーブルは、28AWGの信号用1ペアと24AWGの電源用2芯で構成されたコンピュータケーブルです。信号線にはFPE、電源線にはSR-PVCを採用し、用途に応じた電気特性と耐久性を確保しています。アルミ箔と編組による二重シールド構造に加え、ドレインワイヤを備えており、外来ノイズの影響を低減します。公称インピーダンスは90Ω±10Ω（10MHz）で、USB 2.0用途に適した特性を有しています。シース材にはPVCを使用し、定格電圧30V、使用温度範囲は-20℃～+80℃です。UL VW-1の難燃性試験にも適合しており、機器内部配線や周辺機器用ケーブルとして幅広く使用可能です。
UL2725 28AWG 1ペア ＋ 24AWG 2芯 アルミ箔 ＋ 編組シールド
1) マーキング
AWM 2725 80℃ 30V VW-1 USB CABLE VER 2.0 28*1P 24*2C E138961 CHUAN WEI (L.F)
2) 導体（WIRE）
1. 28AWG（7/0.127 TA）
外径：0.38mm
すずメッキ軟銅線
絶縁材：FPE
絶縁厚：0.21mm
絶縁外径：0.8mm
2. 24AWG（7/0.2 TA）
外径：0.58mm
すずメッキ軟銅線
絶縁材：SR-PVC
絶縁厚：0.23mm
絶縁外径：1.05mm
3) シールド（SHIELD）
1. アルミ箔／マイラー
オーバーラップ率：25％以上（アルミ面外側）
2. ドレインワイヤ
24AWG（7/0.20 TA）
3. 編組シールド
16/05/0.10 TA
被覆率：65％以上
4) シース（JACKET）
1. 材質：PVC
2. 厚さ：0.9mm ±0.1mm
3. 外径：4.5mm ±0.12mm
5) 電気的・物理的特性（CHARACTER）
1. 定格電圧：30V
2. 使用温度範囲：-20℃ ～ +80℃
3. 導体抵抗（20℃）
・28AWG：最大 237 Ω/km
・24AWG：最大 92.82 Ω/km
4. 絶縁抵抗（20℃）
・SR-PVC：DC 500V、10 MΩ/km 以上
・FPE：DC 500V、100 MΩ/km 以上
5. 耐電圧：AC 750V / 1秒以上
6. スパーク試験：AC 2000V / 0.15秒以上
7. 難燃性：垂直燃焼試験 VW-1
8. インピーダンス
測定周波数：10MHz
公称インピーダンス：90Ω ±10Ω
6) 構造詳細（DETAIL OF STRUCTURE）
外側より
・ジャケット
・編組シールド
・アルミ箔／マイラー
・28AWG ペア
・24AWG 導体
・ドレインワイヤ
線色（COLOR）
28AWG 1ペア：ライトグリーン、ホワイト
24AWG 2芯：ブラック、レッド
