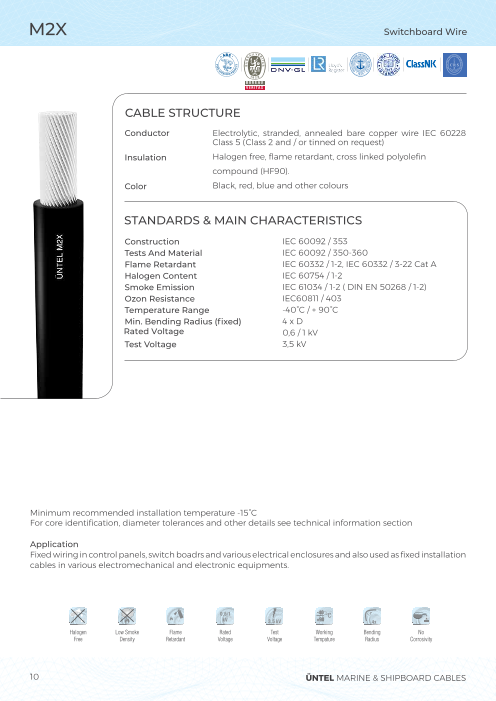

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(5.7Mb)

UNTEL (トルコ)　船舶用 シングルコアケーブル M2X

製品カタログ
二松電気株式会社
お問い合わせ
電話でお問い合わせ

トルコのマリンケーブルメーカーUNTEL社のシングルコアケーブルM2Xのデータシート

トルコの最大マリンケーブルメーカーであるUNTEL社のシングルコアケーブルM2Xは、柔軟性に優れ、船舶のバルブ制御に使用されている製品です。主に制御盤、開閉器盤、各種電気筐体、電気機械や電子機器における固定配線として用いられる高性能ケーブルであり、その特徴と安全性について以下のような特長があります。

まず構造面では、導体にIEC 60228 Class 5に準拠した電解より線のアニール処理裸銅線を採用しており、要求に応じてClass 2や錫めっきも可能です。絶縁体にはハロゲンフリーで難燃性の架橋ポリオレフィン化合物（HF90）が用いられ、環境への配慮と安全性を両立しています。色は黒・赤・青をはじめ多様に選択可能です。

性能面では、燃焼時に有毒ガスを発生させないハロゲンフリー仕様であり、火災時に煙の発生を抑える低煙密度や炎の伝播を防ぐ難燃性を備えています。さらに非腐食性であり、周囲の機器や環境を損なうことがありません。定格電圧は0.6 / 1 kV、試験電圧は3.5 kVで、使用温度範囲は-40°Cから+90°Cまで対応します。最低設置温度は-15°C、最小曲げ半径は固定設置時でケーブル外径の4倍です。

また、国際規格にも幅広く準拠しています。構造試験および材料はIEC 60092 / 353、IEC 60092 / 350-360、難燃性はIEC 60332 / 1-2およびIEC 60332 / 3-22 Cat A、ハロゲン含有量はIEC 60754 / 1-2、発煙量はIEC 61034 / 1-2（DIN EN 50268 / 1-2）、さらにオゾン耐性はIEC 60811 / 403に準拠しています。

これらの特徴から、M2Xケーブルは火災時の安全性や環境への配慮が求められる多様な電気設備における固定配線に最適な製品といえます。

◇メーカーサイト
https://www.untel.com.tr/en/gemi-kablolari/m2x/

このカタログについて

ドキュメント名 UNTEL (トルコ)　船舶用 シングルコアケーブル M2X
ドキュメント種別 製品カタログ
ファイルサイズ 5.7Mb
登録カテゴリ
取り扱い企業 二松電気株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
AUK Contractors (台湾)　メスヘッダー 1.27mmピッチ 2列 SMT　YAVP46-2XXXC-N-H
その他

二松電気株式会社

この企業の関連カタログの表紙
SUPERIOR TECH (台湾)　メスヘッダー 1.27mmピッチ 2列 SMT　FHED-SSXXXXXNBDB-E3
その他

二松電気株式会社

この企業の関連カタログの表紙
CEN LINK (台湾)　メスヘッダー 1.27mmピッチ 2列 SMT　ZP90-03A03-XXXX
その他

二松電気株式会社

このカタログの内容

Page1

M2X Switchboard Wire CABLE STRUCTURE Conductor Electrolytic, stranded, annealed bare copper wire IEC 60228 Class 5 (Class 2 and / or tinned on request) Insulation Halogen free, flame retardant, cross linked polyolefin compound (HF90). Color Black, red, blue and other colours STANDA RDS & MAIN CHARACTERISTICS Construction IEC 60092 / 353 Tests A nd Material IEC 60092 / 350-360 Flame Retardant IEC 60332 / 1-2, IEC 60332 / 3-22 Cat A Halogen Content IEC 60754 / 1-2 Smoke Emission IEC 61034 / 1-2 ( DIN EN 50268 / 1-2) Ozon Resistance IEC60811 / 403 Temperature Range -40°C / + 90°C Min. Bending Radius (fixed) 4 x D Rated Voltag e 0,6 / 1 kV Test Voltage 3,5 kV Minimum recommended installation temperature -15°C For core identification, diameter tolerances and other details see technical information section Application Fixed wiring in control panels, switch boadrs and various electrical enclosures and also used as fixed installation cables in various electromechanical and electronic equipments. 0,6/1 -40 kV 3,5 kV +90 4x Halogen Low Smoke Flame Rated Test Working Bending No Free Density Retardant Voltage Voltage Tempature Radius Corrosivity 10 ÜNTEL MARINE & SHIPBOARD CABLES ÜNTEL MARINE & SHIPBOARD CABLES
Page2

M2X Switchboard Wire Current Nominal Bending Max Resistance Cross Approximate Carrying Overall Radius of Conductors Section Weight Diameter Fixed Min. at 200 Capacity at C (mm2) (kg / km) 450C (mm) (mm) (ohm / km) (A) 1 x 1 2,7 15 11 19,5 16 1 x 1,5 2,9 19 12 13,3 21 1 x 2,5 3,2 28 13 7,98 29 1 x 4 3,7 41 15 4,95 39 1 x 6 4,2 59 17 3,30 50 1 x 10 5,5 98 22 1,91 71 1 x 16 6,2 148 25 1,21 93 1 x 25 8,6 240 35 0,78 122 1 x 35 9,7 330 39 0,554 152 1 x 50 11,6 464 47 0,386 195 1 x 70 13,0 648 53 0,272 240 1 x 95 14,9 841 60 0,206 286 1 x 120 17,0 1076 68 0,161 332 1 x 150 18,8 1336 76 0,129 382 1 x 185 21,5 1675 86 0,106 432 1 x 240 24,0 2172 96 0,0801 508 1 x 300 26,6 2703 107 0,0641 590 ÜNTEL MARINE & SHIPBOARD CABLES 11
