超細径ロボットケーブル ORP-30Fの芯線です。ポリエステルエラストマー絶縁電線 1芯 (単芯) 絶縁体外径 φ0.60mm
沖電線 UL11527 AWG28 φ0.60mmは、細径 絶縁体外径 0.60mmの1芯(単芯) 可動部用ロボットケーブルです。超細径ロボットケーブル ORP-30Fの芯線です。ポリエステルエラストマー絶縁電線、絶縁体外径0.60mm、導体構成：49/0.05、定格：105℃ 30V、RoHS2対応。コンタクトの圧着適合絶縁体外径0.4～0.8ｍｍ位の低背コネクタなどに使用出来ます。白と黒は弊社在庫品で1mから販売しております。UL11527 AWG28 φ0.60mmを使用したハーネス加工も可能です。ご購入は下記商品ページより、宜しくお願い致します。
ポリエステルエラストマー絶縁電線
49/0.05 FRPEL10(U)
UL11527 AWG28 細径
絶縁体外径0.60mm
導体構成：49/0.05
定格：105℃ 30V
RoHS2対応
◇商品ページ
https://nisho.ocnk.net/product/1659
このカタログについて
| ドキュメント名 | 沖電線 可動部用 ロボットケーブル 1芯 UL11527 AWG28 細径 絶縁体外径 0.60mm |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 12.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 二松電気株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
Ｓ OKIDENSENC ONFIDENTIAL
仕C130K1-0034
号 1 版 1/1
品 名 ポリエステルエラストマー絶縁電線 制定部門名 電線事業部技術部
記 号 49/0.05 FRPEL10(U)3(00Mﾎﾞﾋﾞﾝ) * 制定年月日 2022年1月7日
注：記号の*は絶縁体色の沖記号である。 承 認 検 図 設 計
記 事
1．適用範囲
本仕様書は、UL11572を適合するポリエステルエラストマー絶縁電線ついて規定する。
定格：105℃ 30V
用途：屋内、固定/可動配線用（機器内）

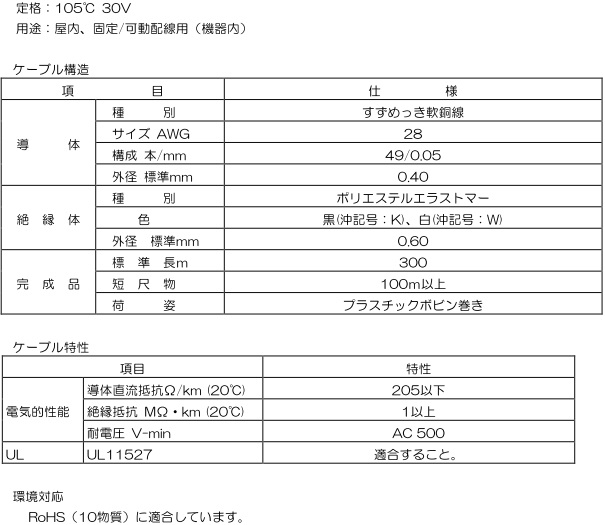

2．ケーブル構造
項 目 仕 様
種 別 すずめっき軟銅線
サイズ AWG 28
導 体
構成 本/mm 49/0.05
外径 標準mm 0.40
種 別 ポリエステルエラストマー
絶 縁 体 色 黒(沖記号：K)、白(沖記号：W)
外径 標準mm 0.60
標 準 長ｍ 300
完 成 品 短 尺 物 100ｍ以上
荷 姿 プラスチックボビン巻き
3．ケーブル特性
項目 特性
導体直流抵抗Ω/km (20℃) 205以下
電気的性能 絶縁抵抗 MΩ・km (20℃) 1以上
耐電圧 V-min AC 500
UL UL11572 適合すること。
4．環境対応
RoHS（10物質）に適合しています。
また、包装に関しては94/62/EC（包装及び包装廃棄物指令）に適合しています。
5．本仕様書の有効期限
本仕様書は出図日から１年間を有効期間とする。
但し、期間満了３ヶ月前までにお客様又は弊社何れからも何ら申し出の無いときは、
更に１年これを延長するものとし、その後も同様とする。
沖 電 線 株 式 会 社
