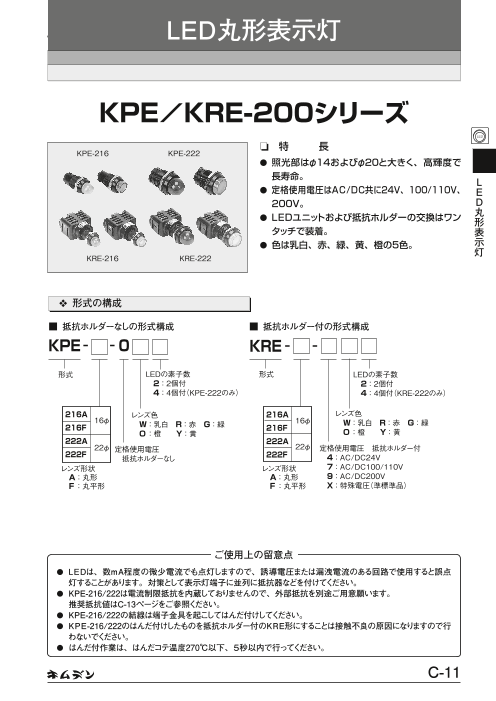

LED丸形表示K灯PE／KRE-200シリーズ KPE／KRE-200シリーズ ❏　特　　　長 KPE-216 KPE-222 ● 照光部はφ14およびφ20と大きく、高輝度で 長寿命。 Ｌ ● 定格使用電圧はAC/DC共に24V、100/110V、 Ｅ 200V。 Ｄ ● LEDユニットおよび抵抗ホルダーの交換はワン 丸形 タッチで装着。 表 ● 色は乳白、赤、緑、黄、橙の５色。 示 KRE-216 KRE-222 灯 　❖ 形式の構成 ■ 抵抗ホルダーなしの形式構成 ■ 抵抗ホルダー付の形式構成 KPE‐ A‐ 0 KRE‐ A ‐ 形式 LEDの素子数 形式 LEDの素子数 　2： 2個付 　2： 2個付 　4： 4個付（KPE-222のみ） 　4： 4個付（KRE-222のみ） 216A 216A レンズ色 16φ レンズ色 216F 　W： 乳白　R： 赤　G： 緑 16φ 　O Y 216F 　W： 乳白　R： 赤　G： 緑 ： 橙　　 ： 黄 　O ： 橙　　Y： 黄 222A 222A 22φ 定格使用電圧 22φ 定格使用電圧　抵抗ホルダー付222F 　抵抗ホルダーなし 222F 　4： AC/DC24V レンズ形状 レンズ形状 　7： AC/DC100/110V 　A： 丸形 　A： 丸形 　9： AC/DC200V 　F ： 丸平形 　F ： 丸平形 　X： 特殊電圧（準標準品） ご使用上の留意点 ● LEDは、数mA程度の微少電流でも点灯しますので、誘導電圧または漏洩電流のある回路で使用すると誤点 灯することがあります。対策として表示灯端子に並列に抵抗器などを付けてください。 ● KPE-216/222は電流制限抵抗を内蔵しておりませんので、外部抵抗を別途ご用意願います。 推奨抵抗値はC-13ページをご参照ください。 ● KPE-216/222の結線は端子金具を起こしてはんだ付けしてください。 ● KPE-216/222のはんだ付けしたものを抵抗ホルダー付のKRE形にすることは接触不良の原因になりますので行 わないでください。 ● はんだ付作業は、はんだコテ温度270℃以下、５秒以内で行ってください。 C-11

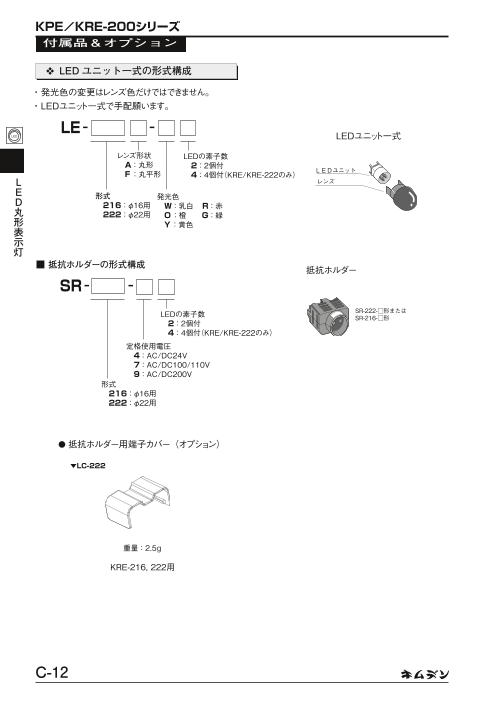

KPE／KRE-200シリーズ 付属品＆オプション 　❖ LEDユニット一式の形式構成 ・ 発光色の変更はレンズ色だけではできません。 ・ LEDユニット一式で手配願います。 LE‐ 　　 ‐ LEDユニット一式 レンズ形状 LEDの素子数 　A： 丸形 　2： 2個付 　F ： 丸平形 　4： 4個付（KRE/KRE-222のみ） ＬＥＤユニット Ｌ レンズ Ｅ Ｄ 形式 発光色　216： φ16用 丸 　W： 乳白　 R： 赤　222： φ22用 　O ： 橙　　G： 緑 形 　Y ： 黄色 表 示 灯 ■ 抵抗ホルダーの形式構成 抵抗ホルダー SR‐ 　　‐ LEDの素子数 SR-222-□形またはSR-216-□形 　2： ２個付 　4： ４個付（KRE/KRE-222のみ） 定格使用電圧 　4： AC/DC24V 　7： AC/DC100/110V 　9： AC/DC200V 形式 　216： φ16用 　222： φ22用 ● 抵抗ホルダー用端子カバー（オプション） ▼LC-222 重量： 2.5g KRE-216, 222用 C-12

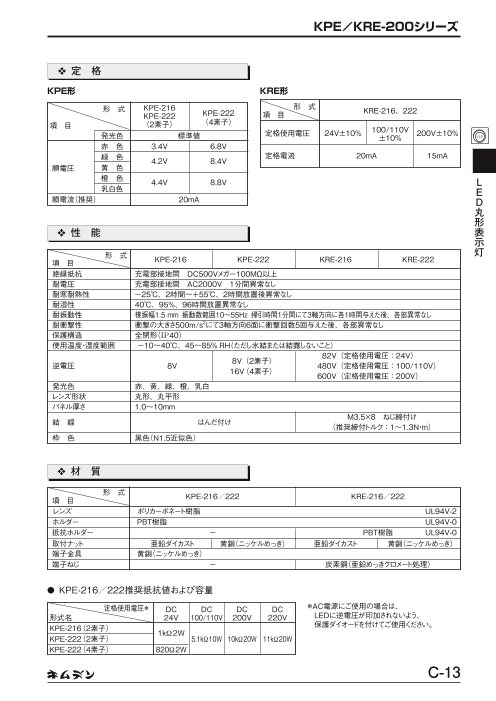

KPE／KRE-200シリーズ 　❖ 定　格 KPE形 KRE形 形　式 KPE-216 形　式 KRE-216、222 KPE-222 KPE-222 項　目 項　目 （２素子） （４素子） 発光色 標準値 定格使用電圧 24V±10％ 100/110V ±10％ 200V±10％ 赤　色 3.4V 6.8V 緑　色 4.2V 8.4V 定格電流 20mA 15mA 順電圧 黄　色 橙　色 4.4V 8.8V Ｌ 乳白色 Ｅ 順電流（推奨） 20mA Ｄ 丸 形 　❖ 性　能 表 示 形　式 灯 項　目 KPE-216 KPE-222 KRE-216 KRE-222 絶縁抵抗 充電部接地間　DC500Vメガ−100MΩ以上 耐電圧 充電部接地間　AC2000V　１分間異常なし 耐寒耐熱性 −25℃、2時間〜＋55℃、2時間放置後異常なし 耐湿性 40℃、95％、96時間放置異常なし 耐振動性 複振幅1.5 mm 振動数範囲10〜55Hz 掃引時間1分間にて3軸方向に各1時間与えた後、各部異常なし 耐衝撃性 衝撃の大きさ500m/s2にて３軸方向６面に衝撃回数５回与えた後、各部異常なし 保護構造 全閉形（ＩＰ40） 使用温度・湿度範囲 −10〜40℃、45〜85％ RH（ただし氷結または結露しないこと） 0 逆電圧 8V 8V（  2素子） 082V（  定格使用電圧： 24V） 480V（  定格使用電圧： 100/110V） 16V（4素子） 600V（  定格使用電圧： 200V） 発光色 赤、黄、緑、橙、乳白 レンズ形状 丸形、丸平形 パネル厚さ 1.0〜10mm 結　線 はんだ付け M3.5×8　ねじ締付け （ 推奨締付トルク： 1〜1.3N・m） 枠　色 黒色（N1.5近似色） 　❖ 材　質 形　式 項　目 KPE-216／222 KRE-216／222 レンズ ポリカーボネート樹脂 UL94V-2 ホルダー PBT樹脂 UL94V-0 抵抗ホルダー − PBT樹脂 UL94V-0 取付ナット 亜鉛ダイカスト 黄銅（ニッケルめっき） 亜鉛ダイカスト 黄銅（ニッケルめっき） 端子金具 黄銅（ニッケルめっき） 端子ねじ − 炭素鋼（亜鉛めっきクロメート処理） ● KPE-216／222推奨抵抗値および容量 定格使用電圧＊ DC DC DC DC ＊AC電源にご使用の場合は、 形式名 24V 100/110V 200V 220V LEDに逆電圧が印加されないよう、 KPE-216（ 2素子） 保護ダイオードを付けてご使用ください。1kΩ 2W KPE-222（ 2素子） 5.1kΩ 10W 10kΩ 20W  11kΩ 20W K PE-222（ 4素子） 820Ω 2W C-13

KPE／KRE-200シリーズ 　❖ KPE／KRE-216形 ● 外形図 ▼KPE-216A形 ▼KRE-216A形 φ18.5 φ14 M16 φ18.5 φ13.8 1〜10 Ｌ 1〜10 パネル厚さパネル厚さ Ｅ 24 56 1425 14 Ｄ 丸 形 ▼KPE-216F形 ▼KRE-216F形 表 φ18.5 示 φ13 M16 φ18.5φ13 灯 1〜10 1〜10 パネル厚さ パネル厚さ 25 10 24 56 10 ● パネルカット図および最小取付ピッチ図 ● 回路図 ▼KPE-216 ▼KPE-216 23 φ16.5＋− 00 . 5 穴 + (P) LED (N) ▼KRE-216 AC／DC24V ▼KRE-216 R+ (P) LED 35 φ16.5＋− 00 . 5 穴 D – (N) ▼KRE-216 AC／DC100／110V　200V R + (P) LED D R – (N) ● 取付方法はC-16ページを参照願います。 ● 重量　KPE-216： 約9g　KRE-216： 約35g C-14 21 21 M16 M16 23 42 36 36

KPE／KRE-200シリーズ 　❖ KPE／KRE-222形 ● 外形図 ▼KPE-222A形 ▼KRE-222A形 φ26 1〜10 φ21 M22 φ26パネル厚さ 1〜10 パネル厚さ φ21 Ｌ 25 18 24 56 18 Ｅ Ｄ 丸 ▼KPE-222F形 ▼KRE-222F形 形 表 φ26 1〜10 M22 φ26 示 パネル厚さ φ19 1〜10 パネル厚さ φ19 灯 25 10 24 56 10 ● パネルカット図および最小取付ピッチ図 ● 回路図 ▼KPE-222 ▼KPE-222 32 φ23＋0− 0 .5 穴 + (P) LED (N) ▼KRE-222 AC/DC24V R + (P) LED ▼KRE-222 D – (N) 35 φ23＋ 0−0 .5 穴 ▼KRE-222 AC/DC100/110V　200V R + (P) LED D R – (N) 　　・LED素子数は、2個または4個 ● 取付方法はC-16ページを参照願います。 ● 重量　KPE-222： 約17g　KRE-222： 約43g C-15 30 30 M22 M22 42 32 36 36

KPE／KRE-200シリーズ ● 点灯方式の変更方法 抵抗ホルダーと全電圧式本体の極性ガイドをあわせ、全面より押込みながら矢印方向へ回すことにより全電圧式から抵 抗ホルダー付に変更することができます。 KPE-216/222 のハンダ付けしたものを抵抗ホルダー付の KRE 形にすることは接触不良を招く原因となりますので行わ ないでください。 Ｌ Ｅ Ｄ 丸 形 表 示 灯 ● 取付方法 KPE-216/222 形 パネル表面より本体を挿入し、パネル裏面より六角ナットで締付けます。 KRE-216/222 形 パネル表面より本体を挿入し、パネル裏面より六角ナットで締付け後、抵抗ホルダを押込みながら時計方向へ回して取 付けます。 取付ナット締め付け工具は、市販のスパナまたはめがねレンチをご使用ください。 取付ナット寸法 A B 推奨締付トルク KPE/KRE-216用 （ 21） 19mm 0.8〜1.1 N・m KPE/KRE-222用 （ 30） 26mm 1.2〜2.0 N・m B ● 製品の構成 抵抗ホルダー SR-216-□形または SR-222-□形 ホルダー ＬＥＤユニット LEDユニット一式 LE-216□-□□□形または レンズ LE-222□-□□□形 C-16 A
