【キムデン】LED角形表示灯　FUシリーズ

LED角形表示灯 FUシリーズ FUシリーズ Ｌ FU20F FU30F FU30H Ｅ Ｄ 角 形 表 示 灯 ❏　特　　　長 ● TFLED（LED光源）を使用したLED表示灯。 ● パネル取付はワンタッチ取付で、密着取付けも可能。 ● FU20F形は１窓２色照光も用意。 ● FU30H形は左右２分割照光および１窓２色照光も可能。 ● 発光色は乳白、赤、緑、橙、黄色の５色があり、種類が豊富で鮮明な照光。 ● 保護ダイオード内蔵により逆電圧が高く、高い信頼性。 ● LED部はユニット方式で、表面より発光色の変更およびメンテナンスは簡単。 ● RoHS指令対応品。 ご使用上の留意点 ● LEDは、数mA程度の微少電流でも点灯しますので、誘導電圧または漏洩電流のある回路で使用すると誤点灯す ることがあります。対策として表示灯端子に並列に抵抗器などを付けてください。 B-31

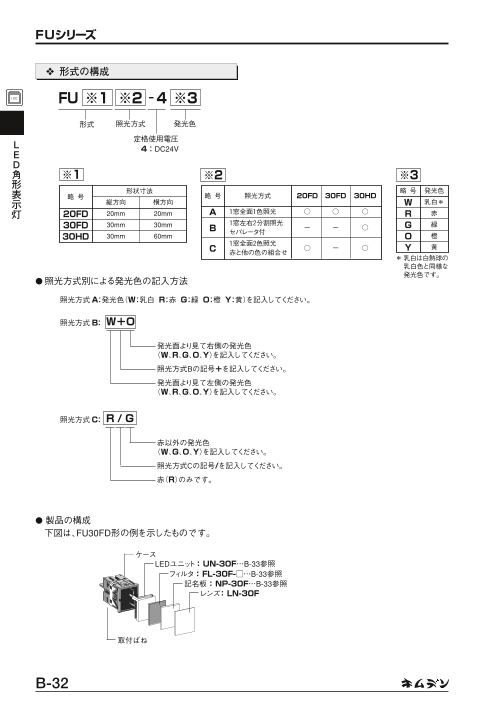

FUシリーズ 　❖ 形式の構成 FU ※1 ※2 ‐4 ※3 形式 照光方式 発光色 定格使用電圧 Ｌ 　4：DC24V Ｅ Ｄ 角 ※1 ※2 ※3 形 表 形状寸法 略 号 発光色略 号 略 号 照光方式 20FD 30FD 30HD 示 縦方向 横方向 W 乳白＊ 灯 20FD 20mm 20mm A １窓全面１色照光 ○ ○ ○ R 赤 30FD 30mm 30mm １窓左右２分割照光B － － ○ G 緑 30mm 60mm セパレータ付30HD O 橙 １窓全面２色照光 C ○ － ○ Y 黄赤と他の色の組合せ ＊乳白は白熱球の 乳白色と同様な 発光色です。 ●照光方式別による発光色の記入方法 照光方式 Ａ：発光色（W：乳白 R：赤 G：緑 O：橙 Y：黄）を記入してください。 照光方式 Ｂ： W＋O 発光面より見て右側の発光色 （W、R、G、O、Y）を記入してください。 照光方式Ｂの記号＋を記入してください。 発光面より見て左側の発光色 （W、R、G、O、Y）を記入してください。 照光方式 Ｃ： R / G 赤以外の発光色 （W、G、O、Y）を記入してください。 照光方式Ｃの記号/を記入してください。 赤（R）のみです。 ● 製品の構成 下図は、FU30FD形の例を示したものです。 ケース LEDユニット ： UN-30F…B-33参照 フィルタ ： FL-30F-□…B-33参照 記名板 ： NP-30F…B-33参照 レンズ： LN-30F 取付ばね B-32

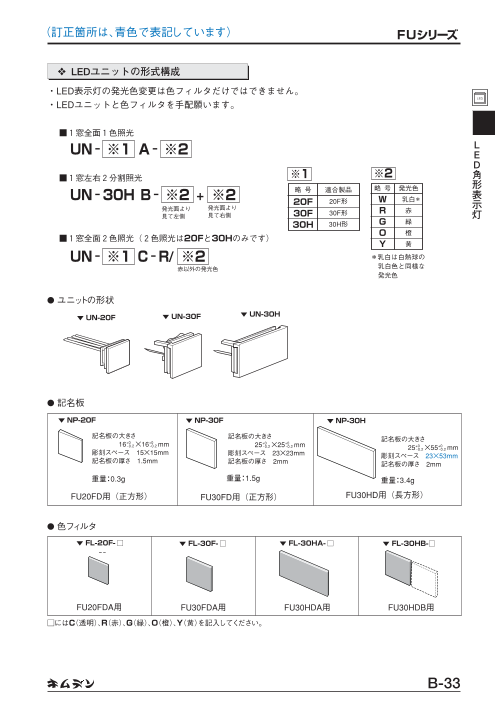

（訂正箇所は、青色で表記しています） FUシリーズ 　❖ LEDユニットの形式構成 ・LED表示灯の発光色変更は色フィルタだけではできません。 ・LEDユニットと色フィルタを手配願います。 ■１窓全面１色照光 UN‐ ※1 A‐ ※2 ＬＥ Ｄ ■１窓左右２分割照光 ※1 ※2 角 UN‐30H B‐ ※2 + ※2 略 号 適合製品 略 号 発光色 形 20F 20F形 W 乳白＊ 表 発光面より 発光面より 示R 赤 見て左側 見て右側 30F 30F形 灯 30H 30H形 G 緑 O 橙 ■１窓全面２色照光（２色照光は20Fと30Hのみです） Y 黄 UN‐ ※1 C‐R/ ※2 ＊乳白は白熱球の 赤以外の発光色 乳白色と同様な 発光色 ● ユニットの形状 ▼ UN-20F ▼ UN-30F ▼ UN-30H ● 記名板 ▼ NP-20F ▼ NP-30F ▼ NP-30H 記名板の大きさ 記名板の大きさ 記名板の大きさ 　　　　16+0- 0.2 ×16+0 +0 +0- 0.2 mm 　　　　25- 0.2 ×25- 0.2 mm 　　　　25+0 ×55+0- 0.2 - 0.2 mm 彫刻スペース　15×15mm 彫刻スペース　23×23mm 彫刻スペース　23×53mm 記名板の厚さ　1.5mm 記名板の厚さ　2mm 記名板の厚さ　2mm 重量：0.3g 重量：1.5g 重量：3.4g FU20FD用（正方形） FU30FD用（正方形） FU30HD用（長方形） ● 色フィルタ ▼ FL-20F-□ ▼ FL-30F-□ ▼ FL-30HA-□ ▼ FL-30HB-□ 36 FU20FDA用 FU30FDA用 FU30HDA用 FU30HDB用 □にはC（透明）、R（赤）、G（緑）、O（橙）、Y（黄）を記入してください。 B-33

FUシリーズ ● FU20F用ワイヤーハーネス（オプション） 形式の構成 WH‐20 ‐2 形式名 Ｌ Ｅ リード線長さ２ｍ（標準） Ｄ 角 構成部品 形 ハウジング PI 011-04F 住鉱テック（株）製（旧東洋端子） 表 リセプタクル 702062-2M 住鉱テック（株）製（旧東洋端子） 示 電　線 0.3 mm2　　　　　WLH線　 青色 灯 ● レンズおよびLEDユニット取外し工具（オプション） ▼ KX-20 ▼ KX-7 ▼ KX-7W ・KX-20はレンズ取外し工具です。 ・KX-7、KX-7WはLEDユニット、記名板および色フィルタの取外し工具です。 重量：8.5g 重量：8.4g 重量：11.8g FU20F用 FU20F/30F用 FU30H用 B-34

（訂正箇所は、青色で表記しています） FUシリーズ 　❖ 定　格 形　式 項　目 FU20FD形 FU30FD形 FU30HD形 定格使用電圧 DC24V　±10％ 照光方式A 15mA 17mA 34mA 定格通電電流 照光方式B － 17＋17mA 照光方式C 15／15mA － 34／34mA ＬＥ Ｄ 角 　❖ 性　能 形 表 示 形　式 項　目 FU20FD形 FU30FD形 FU30HD形 灯 絶縁抵抗 充電部接地間　DC500Vメガ－100MΩ以上 耐電圧 充電部接地間　AC2000V １分間異常なし 耐寒耐熱性 －40℃に２時間後常温１時間、さらに70±3℃に２時間後、常温１時間で各部異常なし 耐湿性 40±2℃、95％RHの環境に96時間放置後、各部異常なし 耐振動性 振動範囲10～55Hz、振幅幅1.5mm、掃引時間１分にて３軸方向に各１時間与えた後、各部異常なし 耐衝撃性 衝撃の大きさ500m/s2にて３軸方向６面に衝撃回数５回与えた後、各部異常なし 使用温度・湿度範囲 －10～40℃、45～85％ RH（ただし氷結または結露しないこと） 逆電圧 400V 発光色 乳白（W）、赤（R）、緑（G）、橙（O）、黄（Y） パネル厚さ 1～6mm 結　線 コネクター配線（0.3mm2）＊ 　　　M3.5×10　角座ねじ締付け（推奨締付トルク：1.0～1.3N・m） ＊適合コネクタ ハウジング：ＰＩ011-04F　レセプタクル：702062-2M　圧着工具：F-1-702062　住鉱テック（株）製（旧東洋端子） 適合コネクタは別途手配願います。 ・FU20F用のワイヤーハーネスをオプションにて用意しております。（前ページ参照） 　❖ 材　質 レンズ アクリル樹脂 （透明） UL94HB 記名板 アクリル樹脂 （乳白色） 厚さ 1.5mm（20F・成形品） 厚さ 2mm（30F/H） フィルタ アクリル樹脂 （透明、赤、緑、橙、黄）厚さ 1.5mm（20F・成形品） 厚さ 1mm（30F） 厚さ 2mm（30H） ケース ポリカーボネート樹脂 （N1.5 近似色） UL94V-0 反射鏡 PBT樹脂 端子ねじ 炭素鋼 （亜鉛めっきクロメート処理） M3.5×10 ※FA（W）20はコネクタ配線 取付金具 みがき鋼板 （亜鉛めっきクロメート処理） 取付ねじ 炭素鋼 （亜鉛めっきクロメート処理） M3.5×40 ● 取付方法 パネル表面から挿入し、取付ばねによりワンタッチで取付けができます。 B-35

FUシリーズ 　❖ FU20FD形　照光面サイズ　16×16mm ● 外形図 □20 Ｌ □18 4.3 36.5 Ｅ Ｄ コネクタピンNo. 角 P 1 2 P 形 (1) (2) (3) (4) 表 示 灯 1～6 ※コネクタ配線 パネル厚さ ● LEDユニット回路図 照光方式Ａ 照光方式Ｃ LED LED #1 #2 LED ：発光ダイオード Ｒ ：抵抗器 R R Ｄ ：保護ダイオード D D ● パネルカット図 1 2 P P 1 2 P P 18.4＋0.3－0 (2) (3) (1) (4) (2) (3) (1) (4) DC24V, 17mA DC24V, 17mA 　・照光方式Ｃは＃１に赤、＃２に赤以外の色が実装されます。 　・（　）内の数字はコネクタのピンNo.です。 ● 重量　約10g B-36 18.4＋0.3－0

FUシリーズ 　❖ FU30FD形　照光面サイズ　25×25mm ● 外形図 □30 4.3 44.5 □27.5 38 P極端子 Ｌ Ｅ Ｄ 角 形 表 示 灯 M3.5×10 1～6 N極端子 パネル厚さ ● LEDユニット回路図 LED記号1個当り、LEDは8個実装しています。 D R LED P(＋) N(－) DC24V,17mA ● パネルカット図 LED : 発光ダイオード R : 抵抗器 D : 保護ダイオード □27.5±0.3 ● 重量　約29g B-37

FUシリーズ 　❖ FU30HD形　照光面サイズ　25×55mm ● 外形図 照光方式Aの外形図 照光方式B、Cの外形図 44.5 41.6 4.3 38 Ｌ 60 6057.5 Ｅ Ｄ 角 形 表 示 灯 M3.5×10 1～6 パネル厚さ 56.9 56.9 P極端子 P極端子 N極端子 N極端子 ● LEDユニット回路図 照光方式Ａ（１窓全面１色照光） 照光方式Ｂ（１窓左右２分割照光） R LED R LED D R LED D D P(＋) N(－) P(＋) N(－)P(＋) N(－) 左側のソケットのみDC24V、34mA 左側のソケット 右側のソケット DC24V、17mA DC24V、17mA 照光方式Ｃ（１窓全面２色照光） ● パネルカット図 LED : 発光ダイオード R : 抵抗器 LED回路 (左側の回 D : 保護ダイオード 路と同じ) R R D 　LED記号1個当りLEDは8個実装しています。 57.5±0.3 P(＋) N(－) P(＋) N(－) 左側のソケット (赤以外の色) 右側のソケット (赤色) DC24V、34mA DC24V、34mA ● 重量　約46g ・左側、右側のソケットとは裏側から見た方向 B-38 27.5 27.50±0.3 26.9 30 LED LED 26.9 30 12
