コストパフォーマンスの高い現場監視システムが実現 IoT用端末データマル(R) DL8シリーズ

株式会社エムジー 2026-01 改20 廃形（はいがた）しません Make Greener automation NC-7691 500437 1刷発行 私たちは工業計器の理想として“廃形（はいがた）”しません。 ■ 電子パーツが廃止になった場合などでも、設計変更で対応いたします。 ただし、代替の電子パーツを入手できない、あるいはリピートオーダが見込めない場合などは廃形にすることがあります。 詳しくはホットラインまでお問合せください。 お約束納期達成率 99.99％ 主力商品の標準納期は 4日です。 ■ 主力商品は『標準納期 4日』、それ以外の商品でもすぐに納期をお答えできるシステムを 5 整えております。さらに、お約束した納期は 99.99% お守りしている実績があります。 ■ 緊急の場合は「変換器の急給センター」で対応いたします。 つの 日数は土日を除いた実稼働日です。台数が多い場合はご相談ください。 　ポリシー 特殊仕様による追加費用 0円 「特殊仕様品」を製作するための追加料金はいただきません。 ■ 特殊仕様追加料金は無料です。 当社はいつも ただし、特定作業費、パーツ購入費など別途費用が発生する場合があります。 “お客様第一主義” ■ 特殊仕様の“無料化”と“標準化”を進めて参ります。 救済ワイド補償サービス3年 破損・故障などの不測のトラブルを 3 年にわたって無料で救済補償いたします。 ■「 救済ワイド補償サービス」は、製品の「一般保証」の対象外となる 破損・故障の場合でもサポートするサービスです。 救済例）電源誤投入、落下、水没、修理、動作チェック ■ 製品の保証期間は安心の 3 年間長期保証です。 詳しくはご注文に際してをご覧ください。 設定出荷サービス設定費用 0円 工場出荷時の設定にかかる費用はすべて無料です。 ■ ご使用に際して設定が必要な製品については、ご発注時にお客様からご依頼があった場合、 設定作業を無償で実施のうえ出荷いたします。 ただし、エンジニアリングを必要とするもの（MsysNet® 製品、シングルループコントローラ、SCADALINX® など）は 対象外とさせていただきます。また設定はご注文時に伺った仕様で、工場出荷時の1回のみとさせていただきます。 詳しくはホットラインまでお問合せください。 実物大 ●記載内容はお断りなしに変更することがありますのでご了承ください。 ●ご注文・ご使用に際しては、最新の「仕様書」および下記URLより「ご注文に際して」を必ずご確認ください。 遠隔監視・データロギング・イベント通報用 https://www.mgco.jp/info_order/ このマークは、RoHS 指令で制限さ Webコンポーネント れている特定有害物質（10 物質） ●本製品のうち、外国為替および外国貿易法に定める輸出許可、承認対象貨物（又は技術）に該当するものの輸出 が規制値以下の製品であることを データマル ® 　（又は非居住者に提供）にあたっては、同法に基づく輸出許可、承認（又は役務取引許可）が必要になります。 示しています。 DL８シリーズ 株式会社エムジー 代理店 驚き ハードウェアのセット価格 の経 64,400円～＊ Make Greener automation 当社製品のご注文や価格につきましては、下記までご連絡ください。 済 ＊ エンジニアリング費、工事費は含みません。 性！ 価格はお断りなしに変更することが ホットライン カスタマセンター ありますのでご了承ください。 0120-18-6321 TEL 06-7525-8800 最新価格はWebサイトでご確認ください。 E-mail hotline@mgco.jp FAX 06-7525-8810 Webサイト 拠点一覧はこちら 廃形 電子パーツが廃止になった場合などでも、設計変更で対応いたします。 www.mgco.jp www.mgco.jp/cover/ （はいがた）しません！ ただし、代替の電子パーツを入手できない、あるいはリピートオーダが見込めない場合などは廃形にすることがあります。 kaisha10.html データマル ® DL8シリーズ

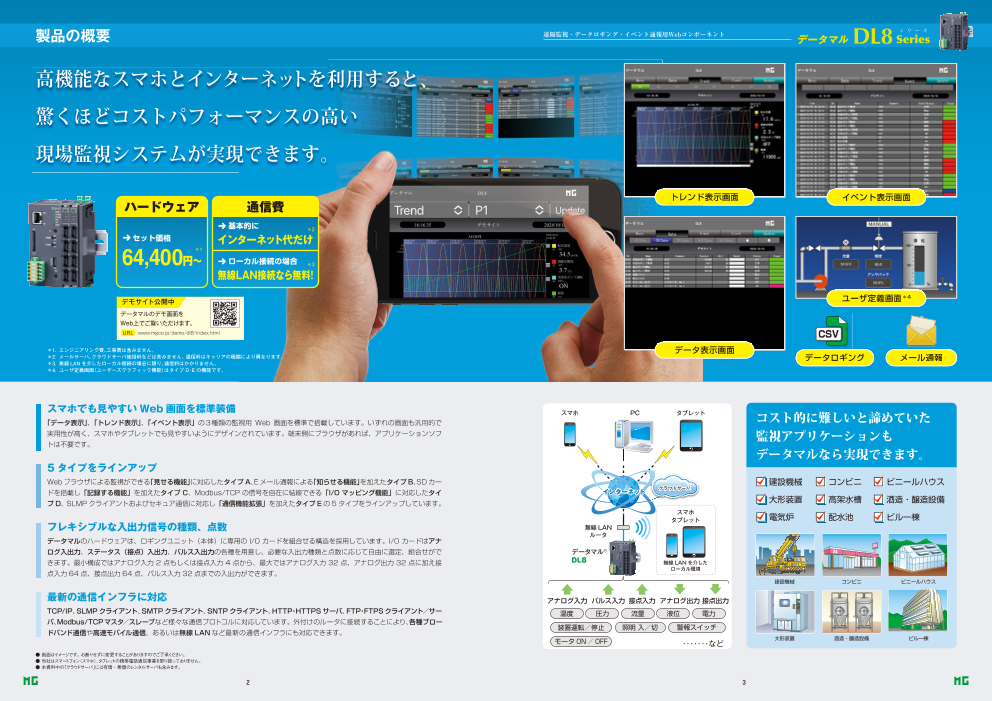

製品の概要 遠隔監視・データロギング・イベント通報用Webコンポーネント データマル DL8 シ リ ー ズ Series 高機能なスマホとインターネットを利用すると、 驚くほどコストパフォーマンスの高い 現場監視システムが実現できます。 トレンド表示画面 イベント表示画面 ハードウェア 通信費 基本的に ＊2 セット価格 インターネット代だけ ＊1 64,400円～ ローカル接続の場合 ＊3 無線LAN接続なら無料！ ユーザ定義画面＊4 デモサイト公開中 データマルのデモ画面を Web上でご覧いただけます。 URL www.mgco.jp/demo/dl8/index.html ＊1. エンジニアリング費、工事費は含みません。 データ表示画面 ＊2. メールサーバ、クラウドサーバ使用料などは含みません。 通信料はキャリアの種類により異なります。 データロギング メール通報 ＊3. 無線 LANを介したローカル接続の場合に限り、通信料はかかりません。 ＊4. ユーザ定義画面（ユーザーズグラフィック機能）はタイプD･Eの機能です。 スマホでも見やすいWeb画面を標準装備 スマホ PC タブレット 「データ表示」、「トレンド表示」、「イベント表示」の３種類の監視用 Web 画面を標準で搭載しています。いずれの画面も汎用的で コスト的に難しいと諦めていた 実用性が高く、スマホやタブレットでも見やすいようにデザインされています。端末側にブラウザがあれば、アプリケーションソフ 監視アプリケーションも トは不要です。 データマルなら実現できます。 5タイプをラインアップ Webブラウザによる監視ができる「見せる機能」に対応したタイプA、Eメール通報による「知らせる機能」を加えたタイプB、SDカー 建設機械 コンビニ ビニールハウス インターネット クラウドサーバ ドを搭載し「記録する機能」を加えたタイプ C、Modbus/TCP の信号を自在に結線できる「I/O マッピング機能」に対応したタイ プD、SLMPクライアントおよびセキュア通信に対応し「通信機能拡張」を加えたタイプEの5タイプをラインアップしています。 大形装置 高架水槽 酒造・醸造設備 スマホ タブレット 電気炉 配水池 ビル一棟 フレキシブルな入出力信号の種類、点数 無線LAN ルータ データマルのハードウェアは、ロギングユニット（本体）に専用の I/O カードを組合せる構造を採用しています。I/O カードはアナ ログ入出力、ステータス（接点）入出力、パルス入出力の各種を用意し、必要な入出力種類と点数に応じて自由に選定、組合せがで データマル® きます。最小構成ではアナログ入力 2 点もしくは接点入力 4 点から、最大ではアナログ入力 32 点、アナログ出力 32 点に加え接 DL８ 無線LANを介した ローカル環境 点入力64点、接点出力64点、パルス入力32点までの入出力ができます。 建設機械 コンビニ ビニールハウス 最新の通信インフラに対応 アナログ入力 パルス入力 接点入力 アナログ出力 接点出力 TCP/IP、SLMP クライアント、SMTP クライアント、SNTP クライアント、HTTP・HTTPSサーバ、FTP・FTPSクライアント／サー 温度 圧力 流量 液位 電力 バ、Modbus/TCPマスタ／スレーブなど様々な通信プロトコルに対応しています。外付けのルータに接続することにより、各種ブロー 装置運転／停止 照明 入／切 警報スイッチ ドバンド通信や高速モバイル通信、あるいは無線 LANなど最新の通信インフラにも対応できます。 モータON／OFF 大形装置 酒造・醸造設備 ビル一棟 ・・・・・・・など ● 画面はイメージです。 お断りせずに変更することがありますのでご了承ください。 ● 当社はスマートフォン（スマホ）、タブレットの携帯電話通信事業を取り扱っておりません。 ● 本資料中の「クラウドサーバ」には有償・無償のレンタルサーバも含みます。 2 3

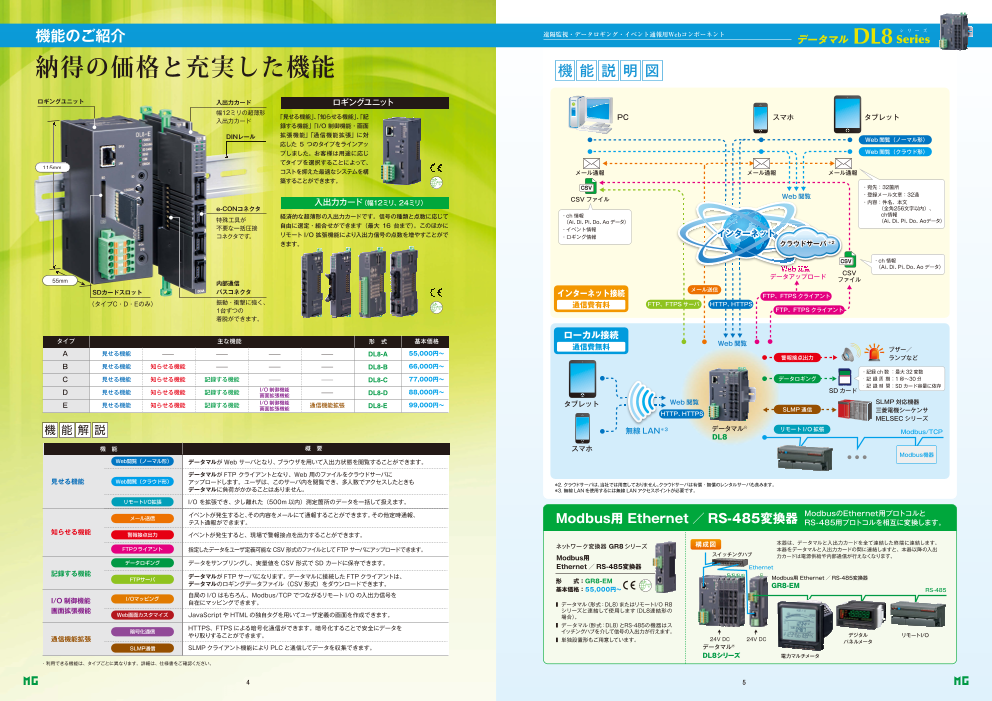

機能のご紹介 遠隔監視・データロギング・イベント通報用Webコンポーネント DL8 シ リ ー ズ データマル Series 納得の価格と充実した機能 機 能 説 明 図 ロギングユニット 入出力カード ロギングユニット 幅12ミリの超薄形 「見せる機能」、「知らせる機能」、「記 入出力カード PC スマホ タブレット 録する機能」「I/O 制御機能・画面 DINレール 拡張機能」「通信機能拡張」に対 Web閲覧（ノーマル形） 応した 5 つのタイプをラインアッ プしました。お客様は用途に応じ Web閲覧（クラウド形） てタイプを選択することによって、 115mm コストを抑えた最適なシステムを構 メール通報 メール通報 メール通報 築することができます。 ・宛先：32箇所 ・登録メール文章：32通 CSVファイル Web閲覧 入出力カード（幅12ミリ、24ミリ） ・内容：件名、本文 e-CONコネクタ （全角256文字以内）、 ・ ch 情報 ch情報 特殊工具が 経済的な超薄形の入出力カードです。信号の種類と点数に応じて 不要な一括圧接 自由に選定・組合せができます（最大 16 台まで）。このほかに （Ai、Di、Pi、Do、Aoデータ） （Ai、Di、Pi、Do、Aoデータ） ・ イベント情報 コネクタです。 リモート I/O 拡張機能により入出力信号の点数を増やすことがで ・ ロギング情報 インターネット きます。 クラウドサーバ ＊2 ・ ch 情報 Web閲覧・ （Ai、Di、Pi、Do、Aoデータ） データアップロード CSV 55mm 内部通信 ファイル SDカードスロット バスコネクタ インターネット接続 メール送信 FTP、FTPSクライアント （タイプC・D・Eのみ） 振動・衝撃に強く、 通信費有料 FTP、FTPSサーバ HTTP、HTTPS 1台ずつの FTP、FTPSクライアント 着脱ができます。 ローカル接続 タイプ 主な機能 形　式 基本価格 通信費無料 Web閲覧 A 見せる機能 ブザー／ - - - - DL8-A 55,000円～ 警報接点出力 ランプなど B 見せる機能 知らせる機能 - - - DL8-B 66,000円～ ・記録 ch数 ：最大 32変数 C 見せる機能 知らせる機能 記録する機能 - - DL8-C 77,000円～ データロギング ・記 録 周 期 ：1秒～30分 ・記 録 時 間 ：SDカード容量に依存 D 見せる機能 知らせる機能 記録する機能 I/O制御機能 画面拡張機能 - DL8-D 88,000円～ SDカード E 見せる機能 知らせる機能 記録する機能 I/O制御機能 画面拡張機能 通信機能拡張 DL8-E 99,000円～ タブレット Web閲覧 ABC12CPU POWER MODE SLMP対応機器 RUN ERR READY BAT STOP SLMP通信 PULL HTTP、HTTPS 三菱電機シーケンサ MIT P S U U L B L ASHI MELSECシリーズ 機 能 解 説 無線LAN＊3 データマル®　 リモート I/O拡張 Modbus/TCP DL８ 機　能 概　要 スマホ Modbus機器 Web閲覧（ノーマル形） データマルが Web サーバとなり、ブラウザを用いて入出力状態を閲覧することができます。 データマルが FTP クライアントとなり、Web 用のファイルをクラウドサーバに 見せる機能 Web閲覧（クラウド形） アップロードします。ユーザは、このサーバ内を閲覧でき、多人数でアクセスしたときも ＊2. クラウドサーバは、当社では用意しておりません。クラウドサーバは有償・無償のレンタルサーバも含みます。 データマルに負荷がかかることはありません。 ＊3. 無線 LANを使用するには無線 LANアクセスポイントが必要です。 リモートI/O拡張 I/O を拡張でき、少し離れた（500m 以内）測定箇所のデータを一括して扱えます。 メール送信 イベントが発生すると、その内容をメールにて通報することができます。その他定時通報、 テスト通報ができます。 Modbus用 Ethernet ／ RS-485変換器 ModbusのEthernet用プロトコルと RS-485用プロトコルを相互に変換します。 知らせる機能 警報接点出力 イベントが発生すると、現場で警報接点を出力することができます。 FTPクライアント 指定したデータをユーザ定義可能なCSV 形式のファイルとしてFTP サーバにアップロードできます。 ネットワーク変換器 GR8シリーズ 構成図 本器は、データマルと入出力カードを全て連結した終端に連結します。 本器をデータマルと入出力カードの間に連結しますと、本器以降の入出 Modbus用 スイッチングハブ 力カードは電源供給や内部通信が行えなくなります。 データロギング データをサンプリングし、実量値をCSV 形式で SD カードに保存できます。 Ethernet ／ RS-485変換器 Ethernet 記録する機能 FTPサーバ データマルが FTPサーバになります。 データマルに接続した FTPクライアントは、 データマルのロギングデータファイル（CSV 形式）をダウンロードできます。 形　　式：GR8-EM Modbus用 Ethernet ／ RS-485変換器 基本価格：55,000円～ GR8-EM RS-485 I/Oマッピング 自局の I/O はもちろん、Modbus/TCPでつながるリモート I/O の入出力信号を I/O 制御機能 自在にマッピングできます。 ■ データマル（形式：DL8）またはリモートI/O R8 画面拡張機能 シリーズと連結して使用します（DL8連結形の Web画面カスタマイズ JavaScript や HTMLの独自タグを用いてユーザ定義の画面を作成できます。 場合）。 ■ データマル（形式：DL8）とRS-485の機器はス 暗号化通信 HTTPS、FTPSによる暗号化通信ができます。暗号化することで安全にデータを イッチングハブを介して信号の入出力が行えます。 通信機能拡張 やり取りすることができます。 デジタル リモートI/O ■ 単独設置形もご用意しています。 24V DC 24V DC パネルメータ SLMP通信 SLMPクライアント機能によりPLCと通信してデータを収集できます。 データマル® DL8シリーズ 電力マルチメータ ・利用できる機能は、タイプごとに異なります。詳細は、仕様書をご確認ください。 4 5

機能のご紹介 遠隔監視・データロギング・イベント通報用Webコンポーネント DL8 シ リ ー ズ データマル Series メール通報 タイプB・C・D・Eの機能 HTTPS通信 タイプEの機能 メールの宛先は32件まで登録できます。定時通報やイベントごとに送信したい宛先を指定して送信することができます。 データマルは、HTTPSに対応しています。HTTPSは、HTTPを暗号化した通信プロトコルです。暗号化することで安全にデータを メール通報が失敗したときは、自動で30秒毎に5回まで再送します。それでも送信できないときは、外部へ接点出力を行い異常を やり取りすることができます。サイバー攻撃による通信内容の盗聴や改ざんが行われるリスクを減らすことができます。 知らせることができます。 使用するブラウザソフトにロ－カル認証局作成支援ソフトウェア（形式：LCA-DL8）で作成したサーバ証明書をデータマルとパソコ ンにインポートすることでHTTPS通信を行うことができます。LCA-DL8は当社 Webサイトから無料でダウンロードできます。 メール通報文例 メール通報 PC 2024/10/01 12:00:00 データマルに HTTPS ○△□配水池 スマホ Web画面から通報先、 水位低下となりました。 など 件名、本文の修正ができます。 インストールした LCA-DL8 で作成した サーバ証明書を [Ai01] 配水池水位 2.5[m] 同じサーバ証明書を インストールします。 Ethernet ブラウザソフトに データマル® 通報先メールアドレス：最大32件 インストールします。 PC 暗号化されています。 DL８ モバイル回線 ルータ ISP ISP インターネット ISP ISP FTPクライアント･FTPサーバ、FTPSクライアント･FTPSサーバ データマルで記録・保存しているCSVファイルをFTPサーバへ転送したり、FTPクライアントからデータマルへSDカードに記録 モバイル回線 モバイル回線 されたCSVファイルを取得することができます。 FTPSサーバを利用するには、データマルにロ－カル認証局作成支援ソフトウェア（形式：LCA-DL8）で作成したサーバ証明書を 通報失敗時は30秒毎に 5回再送します。 インストールします。 FTPクライアントはタイプB・C・D・Eの機能 FTPサーバ モバイル コンフィギュレータソフトを モバイル FTPクライアント ルータ 使用してメールの ルータ FTPサーバはタイプC・D・Eの機能 送受信状況の確認ができます。 FTPSクライアントはタイプEの機能 ロギング Ethernet Ethernet データ FTP・FTPS FTPSサーバはタイプEの機能 メンテナンス時 データマル® データマ ® 本体スイッチにより インターネット／VPN DL８ COP-US ル DL８ 通報を停止できます。 FTP・FTPS 警報出力（RUN接点） ブザー／ランプなど データマル® DL８ Modbus/TCPマスタ、Modbus/スレーブ、SLMPクライアント データマルはModbus/TCP通信やSLMP通信で最大12台のリモートI/OやSLMP対応機器と接続し、入出力の拡張ができます。 I/Oマッピング タイプD・Eの機能 取込んだデータを現在値やトレンドグラフにしてWeb監視することができます。また、SCADALINXpro ＨＭＩパッケージ LAN／ WANやVPN（バーチャルプライベートネットワーク）などのIP（インターネットプロトコル）網を介して、データマル （形式：SSPRO6）を使用すれば、複数のデータマルを一括で集中監視することができます。 の通信機能を利用してネットワーク上にあるリモートI/O、I/Oカードなどの間で自由に入力信号と出力信号を接続できる機能です。 遠方に設置された現場の信号をデータマルを介して集中監視するIPテレメータシステムを構築できます。 Modbus/TCPマスタ/スレーブは全タイプの機能 SLMPクライアントはタイプEの機能 n n PC／ SCADA SCADALINXpro® HMI パッケージ SSPRO6 出力 入力 入力 出力 入力 出力 データマル® 各種リモート I/O インターネット／VPN DL８ データマル® インターネット（LAN ／ WAN、VPNなど） DL８ Ethernet （Modbus/TCP通信、SLMP通信機能） 各種リモート I/O 伝送点数 アナログ信号：最大32点 n n SLMP対応機器 最大12台まで デジタル信号：最大64点 三菱電機シーケンサ 出力 入力 入力 出力 入力 出力 リモート I/Oや SLMP対応機器と接続して拡張できます。 MELSECシリーズ 6 7

Web画面の説明 1 遠隔監視・データロギング・イベント通報用Webコンポーネント データマル DL8 シ リ ー ズ Series アナログ信号、デジタル信号、パルス信号を記録表示する「トレンド表示画面」と「データ表示画面」、各種発生イベントを記録する スマホ｜タブレット｜ノートPC など 「イベント表示画面」の3種類の画面をご用意しました。 いずれも簡単な設定ですぐに使えます。 トレンド表示画面 モバイル専用にデザインされた Web 画面 ロゴ表記（ユーザ定義できます） ページ切換ボタン 画面切換ボタン 装置名称 タイムスタンプ チャネル名称 チャネルコメント ページ名称 工業単位 デジタル信号 実量データ パルス積算信号 ●トレンド仕様 サンプリングスピード 1秒／5秒／ 10秒／ 30秒／ 1分／ アナログ信号 5分／ 10分／ 30分／ 1時間／ 1日 ページ数 8ページ チャネル数 4ch ／ページ ペン色 任意（RGBにて指定） 描画レンジ ペンごとに実量値で上下限を設定 総サンプル数 最大 7200 点／ 1ch スクロール画面数 1～10（1画面 720サンプル） イベント表示画面 データ表示画面 ■ アナログ入力データ画面 チャネル番号 チャネルコメント 工業単位 ステータス チャネル名称 実量データ ％表示 シグナルカラー ■ デジタル入力データ画面 カウント値 リセットボタン シグナルカラー 工業単位 ステータス ■ パルス入力データ画面 タイムスタンプ チャネル名称 イベント／ステータス スマホ（iPhone・AndroidTM）の表示例 タブレット（iPad）の表示例 チャネル番号 チャネルコメント シグナルカラー 縦横比をスマホのディスプレイ用に タブレットの縦置き画面で見やすいよう 最適化したトレンド表示画面 設計したイベント表示画面 ●イベント仕様 実量データ リセットボタン シグナルカラー アナログ信号 測定値が設定値を跨いだときにイベント発生 工業単位 ステータス ■ PC向け画面 ■ スマホ向け画面 デジタル信号 ステータスが変化したときにイベント発生 ■ デジタル出力データ画面 スマホなどの画面サイズが小さい端末 機器でも操作しやすいように、ボタン 積算カウンタ 積算値が設定値を超えたときにイベント発生 （積算カウンタをリセットできます） などを大きくレイアウトしています。 パルス信号 測定値が設定値を跨いだときにイベント発生 イベント発生ごとにメールを送信できます。 ステータス ON操作ボタン メールはイベントごとに送り先と文章を指定できます。 シグナルカラー OFF操作ボタン ■ アナログ出力データ画面 実量値データ 出力値の入力 ● iPhoneおよび iPadはApple Inc. の商標です。　● AndroidおよびAndroidロゴはGoogle LLCの商標または登録商標です。　 ●画面はイメージです。お断りせずに変更することがありますのでご了承ください。　●当社はスマートフォン（スマホ）、タブレットの携帯電話通信事業を取り扱っておりません。 8 9

Web画面の説明2 遠隔監視・データロギング・イベント通報用Webコンポーネント タマル DL8 シ リ ー ズ デー Series ■ JavaScript およびHTMLによる画面作成 Web画面カスタマイズ機能 タイプD、Eの機能です 計測データ列を、JavaScript の配列として出力する機能をもちます。したがって、JavaScript や Web 画面構築に関する HTML や CSS などの知識をお持ちのユーザ各位は独自のトレンド描画やバーグラフなどを、自由に作成いただけます。出力され るファイルの種類としてはアナログ入力、アナログ出力、デジタル入力、デジタル出力、トレンドデータ、イベントデータなど、 豊富なデータがあるため、お客様がお望みの画面を作成いただけます。 ポンプのON/OFF バルブの開度設定 HTMLの 独自タグで記述する 表示画面 ポンプOFF マニュアルで開度変更 ● 画面はハメコミ合成です。 アナログ出力値表示 テンキー入力 パルス入力値表示 アナログ入力値表示 確認画面 確認画面 JavaScriptと HTMLで造り込む グラフィック画面 開度変更 ポンプON ● 操作画面のイメージ図です。当社では画面のサンプルなどはご用意していません。 接点信号出力 アナログ入力値表示 JavaScript の配列ファイル ● 画面はハメコミ合成です。 アナログ出力 独自タグによる画面作成 HTML ファイル中に記述された独自のタグを、本体が対応文 独自タグ 内　容 変換後の文字列（例） アナログ入力 字列に自動で置き換える機能があります。これを使えば、ユー [NAME1] 名称 1 データマル ザにはスクリプト言語の知識がなくても独自の数値表示画面 [NAME2] 名称 2 データマル [NAME3] 名称 3 データマル を簡単に作成することができます。 [TIME1] 時刻表示 2024/10/11 11:00:00 [TIME2] 時刻表示 2024 年 10 月 11 日 11 時 00 分 00 秒 [AI1_NAME] Ai1 名称 [AI1_COMM] Ai1 コメント [AI1_DATA] Ai1 実量データ トレンドデータ デジタル入力 [AI1_DATA_P] Ai1 ％データ [AI1_UNIT] Ai1 単位 [AI1_AREA] Ai1 領域名称 [DI1_NAME] Di1 名称 [DO1_DATA] Do1 ステータス（表示文字列） [AO1_NAME] Ao1 名称 オリジナル画面は、お客様がプログラミングして作成する画面です。 当社では画面で使用するパーツや表示内容および動作に関する保証は [AO1_COMM] Ao1 コメント いたしかねますので予めご了解ください。 [AO1_DATA] Ao1 実量データ 10 11

メンテナンス機能・システム構成例 遠隔監視・データロギング・イベント通報用Webコンポーネント データマル DL8 シ リ ー ズ Series メ ン テ ナ ン ス 機 能 シ ス テ ム 構 成 例 データマルをご使用いただく際に必要なパラメータやユーザ情報の設定には、専用のコンフィギュレータソフトウェア DLCFG を使用しま す。DLCFG を使うことにより、ネットワークやソフトウェアの専門知識がなくても、誰にでも簡単にデータマルの設定ができるようにデ ■ インターネットを利用 インターネット接続 ローカル接続 通信費有料 ■ LANを利用 通信費無料 ザインされています。DLCFGは当社Webサイトより無料でダウンロードできます。 PC ／/ SCADA ススママーホト 携帯電話 クライアント クライアント サーバ ■ トレンド画面 ■ DLCFGトレンド画面の設定ウインドウ ●メール受信 ●メール受信 ●メール受信 PC PC PC ❶ ●データ収集 ●現場監視 ❷ ●現場監視 　（簡易Web画面） ❸ 　（SCADA／ ❹ 　簡易Web画面） ❶ ページ名称 ❻ ペン色と太さ ❺ Ethernet ❻ ルータ モバイル回線 ❹ チャネル番号 ISP ISP Ethernet ❺ 描画レンジ Web （インターネット、VPN、クラウドサーバ） LAN ISP ISP イントラネット モバイル回線 ルータ ❸ スクロール画面数 ❷ トレンドスピード モバイルルータ Ethernet 主な設定項目 設定方法 Ethernet Ethernet ● 簡易Webサーバ ● 簡易Webサーバ ● データ蓄積 ■ ユーザ設定項目 ■ 設定時システム構成例 ● メール通報 ● メール通報 （タイプC･D･E） システム 名称 ネットワーク経由で設定 Webブラウザからの （タイプB･C･D･E） （タイプB･C･D･E） ● データ転送 タイムゾーン ● データ蓄積 ● データ蓄積 コンフィギュレータソフトウェア 　簡易設定機能※＊1 スタートモード （タイプC･D･E） （タイプC･D･E） DLCFG 「メールの宛先」「メール 入出力信号 ● データ転送 入出力 Modbus/TCPノード 入出力信号 ● データ転送 入出力信号 Ai の本文」などを、スマホ Di からインターネットを介 データマル®　DL８ データマル®　DL８ データマル®　DL８ Pi してデータマル DL8 に Do 設定できます。 Ao PC（Windows） 通信 WEB（HTTP、HTTPS） ■ ローカルで無線LANを利用 ローカル接続 ■ スタンドアロンで使用 ローカル接続 SNTP 通信費無料 通信費無料 Modbus/TCPスレーブ SMTP・POP3 インターネット SLMP ススママーホト タブレット データマル®　DL８（タイプC･D･E） PC（オフラインロガー） FTP、FTPSクライアント FTP、FTPSサーバ ローカルで設定 メール通報 通報先設定 イベント通報 コンフィギュレータソフトウェア 定時通報 DLCFG 専用 通報失敗出力 ケーブル＊2 ロギング 記録 データロギング 無線LANルータ チャネルロギング PC（Windows） I/O マッピング Ao データマル®　DL８ CSVファイル CSVファイル Do Ethernet ■ メンテナンス設定 ＊1. メール簡易設定画面 ＊2. 専用ケーブル 日付時刻 ユーザ定義画像データ MACアドレス 本体バージョン システムログ 積算プリセット コンフィギュレータ接続ケーブル 入出力信号 FTP クライアントテスト 形式：COP-US メール通報テスト データマル®　DL８ SDカード SDカード ロギング開始 / 停止 ・SDカード（タイプC、D、Eで使用できます。） ディスク使用状況 　データを保存するには、SDカードが必要です。指定のSDカードをご使用ください。 ユーザ定義画面 ・当社からもご購入いただけます。お求めの際はお問合せください。 12 13

アプリケーション例 遠隔監視・データロギング・イベント通報用Webコンポーネント ータマル DL8 シ リ ー ズ デ Series さまざまな分野で使える、データマルのアプリケーション事例集です。 ・このページのアプリケーションを実現するには、固定IPまたはダイナミックDNSが必要になります。 建設機械・コンビニ・大形装置・高架水槽・酒造・醸造設備・電気炉・配水池・ビル一棟など、幅広い分野でご利用いただけます。 インターネット接続 通信費有料 用 途 異常通報、予知・予防保全 3 環境試験器の スマホ インターネット接続 通信費有料 用 途 遠隔監視・操作 異常通報、予知・予防保全 1 ビニールハウスの メール ● 恒温槽などの環境試験器の運転状態をモニタし、 通報 タブレット 温度管理 スマホ 異常や故障の兆候が発生すると自動的にメンテナンス要員にメールで通報します。 モバイル回線 ● メールに添付されたURLにアクセスして、 ブラウザ画面から現場の状態を確認できます。 ISP ● ビニールハウス内や外気の温度、 ● イベントログ画面に機器の運転履歴を残すことができます。 インターネット 降雨の有無、天窓の開閉状態などを遠隔監視します。 ● ヒータの入／切、循環扉の入／切、 ISP モバイル回線 天窓の開／閉をスマホから遠隔操作できます。 モバイル回線 ● 少し離れた複数のハウスも ISP 1台のデータマルで集中監視できます。 モバイルルータ インターネット ISP Ai：消費電流 モバイル回線 データマル®　 温度 など DL８ Di：故障ステータス 電源入／切状態 など モバイルルータ 環境試験器 I/O Ethernet Ai： 室内温度 ×2 室外温度 ×1 データマル®　 雨センサ ×1 リモートI/O インターネット接続 通信費有料 用 途 遠隔監視・操作 DL８ Di： 天窓開／閉 ×1 R6 ヒータ入／切 ×1 循環扉入／切 ×1 Do：天窓開／閉 ×1 I/O ヒータ入／切 ×1 I/O 4 建設機械の遠隔監視 PC 循環扉入／切 ×1 ● 現場で働く建設機械からエンジン回転数や油圧などの ビニールハウス 運転データをリアルタイムでインターネット上の Webサーバへ送信します（FTP）。 管理センター ● パソコンからサーバへアクセスすることにより、 FTPにて 各機械の運転状態をリアルタイムで遠隔監視できます。 CSVデータ取得 ISP インターネット ローカル接続 通信費無料 用 途 メンテナンスの省力化 ● データマルが収集したロギングデータを外部のFTPサーバへ 2 分析計の アップロードすることにより、運転履歴の管理ができます。 ISP ISP クラウドサーバ 測定器監視 ISP スマホ ● 分析計（水質総量規制関連機器など）の測定器を監視します。 モバイルルータ ● 通信に無線LANを使用するため データマルの通信費は無料です。 ● 経済的あるいはスペース的な理由で記録計が データマル®　 Ai：油圧 油温 など 設置できないアプリケーションに、 DL８ Pi：故障ステータス 簡易記録計として使用できます。 Di：エンジン入／切 メンテナンスフラグ I/O 無線LANルータ 建設機械 既設設備か ら り！ 計測信号をパ ラ取 絶縁2出力変換器 当社の絶縁2出力変換器を用いれば、既設設備でIoT化を実現できます。 IoT用 既設設備 設備 ルータ 4～20mA DC Ai： COD（化学的酸素要求量） 絶縁２出力 全リン データマル®　 信号変換器 絶 パラ取り 全窒素 縁 信号 DL８ Di： 運転ステータス 既設センサ 入 力 回 IoT用端末データマル メンテナンスステータス 故障ステータス など 回 路 路 I/O 4～20mA DC 分析器 サンプル 排出 絶縁2出力小形信号変換器 絶縁2出力端子台形信号変換器 記録計は そのまま！ みにまる® Ｗ2シリーズ Ｗ5･UNITシリーズ 4～20mA DC 14 15

I/O カード・主な仕様 遠隔監視・データロギング・イベント通報用Webコンポーネント データマル DL8 シ リ ー ズ Series I / O カ ー ド 主 な 仕 様 入出力カードの仕様は当社 Webサイトでご確認ください。 ■入出力カード 機器仕様 通信機能 本器ファームウェアバージョン1.2.x以降 1秒／2秒（1分／10分／1時間毎に送信） 信号の種類 最大搭載点数＊1 （1ユニットあたり） 品　名 形　式 基本価格 入出力カード接続台数：最大16台 IP： 5秒／10秒／30秒（10分／1時間毎に送信） （ただし入出力カードの合計電流は1.6A以内の制限があります） DHCPクライアント機能をサポート。本体IPアドレス、 1分／2分／5分／10分／30分（1日毎に送信（固定）） 直流電流入力カード（絶縁2点） R8-SS2 28,400円～ アイソレーション： Ethernet－内部通信バス・内部電源・ サブネットマスク、デフォルトゲートウェイ、DNSサーバ 本器ファームウェアバージョン1.1.x以前 直流電流入力カード（非絶縁4点） R8-SS4N 31,500円～ 供給電源（フィールド用電源）－ の手動設定もできます。 1秒／2秒／5秒／10秒／30秒（1時間毎に送信） 直流電流入力カード（センサ用電源付、非絶縁4点） R8-SS4NJ 34,800円～ RUN接点出力－FE間 Modbus/TCPスレーブ： 1分／2分／5分／10分／30分（1日毎に送信） 直流電流入力カード（絶縁8点、コネクタ形スプリング式端子台） R8-SST8 57,800円～ （DL8を使うことにより接点入出力カードの SCADA等により遠隔地からの監視ができます。 本器ファームウェアバージョンは、コンフィギュレータ 直流電圧入力カード（絶縁2点） R8-SV2 28,400円～ 供給電源－接点入出力間の絶縁はなくなります。） コネクション数4個 ソフトウェア（形式：DLCFG）を用いて確認ができます。 直流電圧入力カード（非絶縁4点） R8-SV4N 31,500円～ カレンダ時計： 年（西暦4ケタ）・月・日・曜日・時・分・秒 Modbus/TCPマスタ： アナログ入力 最大32点 直流電圧入力カード（絶縁8点、コネクタ形スプリング式端子台） R8-SVT8 57,800円～ 状態表示ランプ： POWER、LOGGING、SD CARD、 R3、R7などのリモートI/Oと接続しI/Oの拡張ができます。 SEND、COM、ERROR また、離れた測定箇所のデータを一括して扱うことがで ロギング機能（タイプC・D・E） 熱電対入力カード（絶縁2点） R8-TS2 47,400円～ 熱電対入力カード（絶縁2点、コネクタ形スプリング式端子台） R8-TST2 49,400円～ RUN接点出力＊1： フォトMOSリレー（無極性）（異常時接点開） きます。 ■データロギング ＊1. DL8-CのRUN接点出力は本器ファームウェアバー SLMPクライアント： 測温抵抗体入力カード（非絶縁4点） R8-RS4N 42,000円～ 指定間隔でロギングしたデータをCSV形式のファイルと ジョン 1.4.x以降にて対応します。 三菱電機シーケンサMELSECのSLMP対応CPUユニット 測温抵抗体入力カード（非絶縁4点、コネクタ形スプリング式端子台） R8-RST4N 44,200円～ してSDカードに保存します。 と接続しI/Oの拡張ができます。また、離れた測定個所の 直流電圧／電流入力カード（センサ用電源付、非絶縁4点、コネクタ形スプリング式端子台） R8-FST4N 36,800円～ CSVファイルはユーザで定義できます ・ チャネル： 直流電圧／電流入力カード（センサ用電源付、非絶縁16点） R8-FS16N 57,800円～ Ethernet仕様 データを一括して扱うことができます。（タイプEのみ） 簡易Webサーバ（ノーマル型）： 最大32点（Ai・Di・D（i counter）・Pi・Do・Aoから選択） 接点4点入力カード R8-DA4A 16,800円～ 本器がWebサーバとなり、ブラウザを用いて遠隔地より 通 信 規 格： IEEE 802.3u （Do・Aoは本器ファームウェアバージョン1.4.x以降にて 接点16点入力カード（NPN対応） R8-DAM16A 16,800円～ 入力状態をデータ表示画面、トレンド表示画面、イベント 伝 送 種 類： 10BASE-T/100BASE-TX 選択できます） 表示画面で確認することができます。 デジタル入力 最大64点 接点8点入力カード（NPN対応、コネクタ形スプリング式端子台） R8-DAT8A2 26,800円～ 伝 送 速 度： 10、100Mbps（Auto Negotiation機能付き） ・ Aiサンプリング方式： 簡易Webサーバ（クラウド型）： 接点8点入力カード（PNP対応、コネクタ形スプリング式端子台） R8-DAT8B2 25,200円～ 制 御 手 順： TCP/IP、Modbus/TCP、SLMP、HTTP、 瞬時値、平均値、ピーク値（大）、ピーク値（小） 本器がFTPクライアントとなりWeb用のファイルをクラウ 接点16点入力カード（NPN対応、コネクタ形スプリング式端子台） R8-DAT16A2 26,800円～ HTTPS、FTP、FTPS、SMTP、SNTP ・ ロギング周期： ド上のサーバにアップロードできます。ユーザはこのクラ 接点16点入力カード（PNP対応、コネクタ形スプリング式端子台） R8-DAT16B2 25,200円～ 伝送ケーブル： 10BASE-T（STPケーブル カテゴリ5） 秒間隔指定 1、2、5、10、20、30秒 ウド上のサーバ内をブラウザで閲覧できます。閲覧のみの 積算パルス4点入力カード（NPN/PNP/電圧パルス入力） R8-PA4 36,800円～ 100BASE-TX（STPケーブル カテゴリ5e） 分間隔指定 1、2、5、10、15、20、30分 機能となるためDo操作はできませんが、多人数が同時に閲 セグメント最大長：100m （15分は本器ファームウェアバージョン1.5.x以降で選択できます） パルス入力 最大32点 高速積算パルス4点入力カード（NPN入力） R8-PA4F 36,800円～ 覧する場合は本器の通信負荷を軽減することができます。 Ethernet表示ランプ：DPLX、LNK 時指定 0～23時（複数時刻選択、各時毎にオフセット（分・ 高速積算パルス4点入力カード（NPN入力、コネクタ形スプリング式端子台） R8-PAT4F 39,000円～ アナログ入力：32点 IPアドレス（工場出荷時設定）：192.168.0.1 秒）の指定） デジタル入力： 64点 電力用入力 最大32点 交流電流入力カード（実効値演算形、クランプ式交流電流センサ、非絶縁4点） R8-CT4E 36,800円～ 日付変更時刻、有効曜日指定ができます 電力マルチカード（クランプ式交流電流センサCLSE用） R8-WTU 52,500円～ パルス入力： 32点 ・ SDカードの記憶容量がなくなるまで記録できます。 直流電圧出力カード（非絶縁4点）　 R8-YV4N 31,500円～ 設置仕様 デジタル出力： 64点 自動削除機能有。 アナログ出力：32点（本器ファームウェアバージョン1.4.x以降） 直流電圧出力カード（非絶縁4点、20ピンMILコネクタ） R8-YVM4N 31,500円～ （自動削除機能は本器ファームウェアバージョン1.4.x以降） 供給電源 （パルス入力は32ビットデータのみ対応。16ビットデータ 直流電圧出力カード（絶縁2点、コネクタ形スプリング式端子台） R8-YVT2 37,800円～ ・ 保存時間（目安） ・ 直流電源：24V DC（許容範囲±10%、リップル含有率10%p-p以下） の製品（形式：R3-PA16など）では使用することができま 収録周期：1秒、記録チャネル数：32点で約180日 アナログ出力 最大32点 直流電圧出力カード（非絶縁4点、コネクタ形スプリング式端子台） R8-YVT4N 33,600円～ 消費電力 せん。） ※ただし、トレンド記録のみ有効とした場合 直流電流出力カード（非絶縁4点、コネクタ形スプリング式端子台） R8-YST4N 42,000円～ ・ 直流電源：約12W　24V DC（内部電源最大電流1.6A時） ■ログファイル 直流電流出力カード（センサ用電源付、非絶縁2点） R8-YS2NJ 31,500円～ 約2W（単体取付時） 各ログファイルをテキスト形式でSDカードに保存できます。 直流電流出力カード（絶縁2点） R8-YS2 28,400円～ 内部電源（入出力カード用供給電源） 警報接点出力機能（タイプB・C・D・E） 保存件数はSDカードの空き容量に依存。 直流電流出力カード（絶縁2点、コネクタ形スプリング式端子台） R8-YST2 40,000円～ ・ 直流電源：5V DC イベント発生時に警報接点出力として指定したDoをONさ ログファイル：システムログ、イベントログ、 トランジスタ4点出力カード（NPN対応、短絡保護機能付） R8-DC4A 16,800円～ ・ 電流容量：1.6A せることができます。 　　　　　　 メール通報ログ、チャネルログ トランジスタ4点出力カード（有電圧接点、NPN対応、短絡保護機能付） R8-DC4A2 9,400円～ フィールド用電源（入出力カード用フィールド用電源） イベント内容 ・ 直流電源：24V DC±10% フォトMOSリレー4点出力カード R8-DC4C 9,400円～ ・ アナログ入力の領域遷移時 ・ 許容電流：7A FTPサーバ機能（タイプC・D・E） 接点4点出力カード（リレー、コネクタ形スプリング式端子台） R8-DCT4D 25,200円～ ・ パルス入力の領域遷移時 （供給電源（フィールド用電源）用コネクタから内部通信バス用 トランジスタ16点出力カード（NPN対応、短絡保護機能付） R8-DCM16A 16,800円～ ・ デジタル入力のステータス変化時 コネクタを経由して各入出力カードに供給します。フィールド FTPクライアント、FTPSクライアント（タイプEのみ）から ・ デジタル入力のカウント到達時 トランジスタ16点出力カード（NPN対応、短絡保護機能付、全体インターロック機能付） R8-DCM16ALZ 31,500円～ 用電源の消費電流が許容電流以下になるようにしてください） SDカード内のファイルの読み出し／削除ができます。 デジタル出力 最大64点 トランジスタ16点出力カード（NPN対応、短絡保護機能付、全体・個別インターロック機能付） R8-DCM16ALK 36,800円～ 使用温度範囲：－10～＋55℃ 動作検証済みFTPクライアント トランジスタ16点出力カード（NPN対応、短絡保護機能付、全体・部分インターロック機能付） R8-DCM16ALH 36,800円～ 使用湿度範囲：30～90%RH（結露しないこと） メール通報機能（タイプB・C・D・E） ・ FFFTP 5.6 トランジスタ32点出力カード（PNP対応、短絡保護機能付） R8-DCM32B2 33,800円～ 使用周囲雰囲気：腐食性ガス、ひどい塵埃のないこと 動作検証済みFTPSクライアント 取　　　 付：DINレール取付 トランジスタ8点出力カード（NPN対応、短絡保護機能付、コネクタ形スプリング式端子台） R8-DCT8A2 26,800円～ イベント発生時および指定した時刻にメール通報ができます。 ・ FFFTP 5.6 質　　　 量：約190g 暗号化通信（SMTP over SSL）をサポート トランジスタ16点出力カード（NPN対応、短絡保護機能付、コネクタ形スプリング式端子台） R8-DCT16A2 26,800円～ メール送信完了時、指定したDoをONさせることができます。 トランジスタ16点出力カード（PNP対応、短絡保護機能付、コネクタ形スプリング式端子台） R8-DCT16B2 25,200円～ I/Oマッピング機能（タイプD・E） 性能 ・ 通報先メールアドレス：32箇所 トランジスタ8点出力カード（PNP対応、短絡保護機能付、コネクタ形スプリング式端子台） R8-DCT8B2 25,200円～ ・ イベント通報メール文章：32通 Di→Do、Ai→Aoのマッピング情報を登録することにより、 パルス出力カード（トランジスタ4点、NPN対応） R8-PC4A 36,800円～ ・ 定時通報メール文章：1通 パルス出力 最大32点 パルス出力カード（トランジスタ4点、NPN対応、コネクタ形スプリング式端子台） R8-PCT4A 39,000円～ 使 用 電 池：バナジウムリチウム二次電池（取り外し不可） 遠隔地の入出力データの多重伝送やIPテレメータとして使 ・ チャネル情報：Ai・Di・Pi・Do・Aoから複数選択し カレンダ時計：月差2分以下（周囲温度25℃） 用できます。 高速パルス入力カード（コネクタ形スプリング式端子台） R8-PFT1 33,600円～ 本文に添付（Do・Aoは本器ファームウェアバージョン 電池バックアップ：約2か月 1.4.x以降にて指定できます。） 絶 縁 抵 抗：100MΩ以上／500V DC ・ 通報失敗出力：1点 耐 電 圧： Ethernet－内部通信バス・内部電源・供給 Web画面カスタマイズ機能（タイプD・E） ■電源カード 電源（フィールド用電源）－RUN接点出力― ユーザ定義のWeb画面を作成できます。HTMLファイルな FE間　1500V AC 1分間 FTPクライアント機能（タイプB・C・D・E） どの作成ツールは当社で用意しておりません。お客様でご 品　名 形　式 基本価格 用意ください。 増設用電源カード（非絶縁） R8-PS1 23,800円～ 対応端末 指定間隔で収集したデータをCSV形式のファイルとして FTPサーバ、FTPSサーバ（タイプEのみ）へアップロードす ることができます。 ■ソフトウェア要件 ＊1. リモート I/O からの拡張点数を含む　　 CSVファイルはユーザで定義できます。 動作確認実施環境 ・ チャネル： ・仕様により加算価格があります。詳しくは仕様書をご覧ください。 価格はお断りなしに変更することが ●パソコン 最大32点（Ai・Di・D（i counter）・Pi・Do・Aoから選択） ありますのでご了承ください。 ・ OS ： Windows 10(32bit／64bit)、Windows 11 （Aoは本器ファームウェアバージョン1.4.x以降にて選 最新価格はWebサイトでご確認ください。 ・ ブラウザ ：Microsoft Edge、Chrome、Firefox 択できます） ●タブレット端末 ・ サンプリングスピード： ・ OS ：iPad（iPadOS 17.5.1）、Android 端末（Android 14） 本器ファームウェアバージョン1.6.x以降 ・ ブラウザ ： iOS : Safari、Android：Chrome 1秒／2秒（1分／10分／1時間毎に送信） ●スマートフォン 5秒／10秒／30秒（10分／1時間毎に送信） ・OS ：iPhone（iOS 17.5.1）、Android 端末（Android 14） 1分／2分／5分／10分／15分／20分／30分（1日毎に送信（固定）） ・ブラウザ ：iOS：Safari、Android：Chrome ユーザー登録（無料）をしていただくと「ファームウェアのバージョンアップ情報」を Eメールでお知らせします。　www8.mgco.jp/koho/UserRegistration 16 17

iND様とのコラボレーション パンフレットのコピーです。 遠隔監視・データロギング・イベント通報用Webコンポーネント シ リ ー ズ データマル DL8 Series 18 19
