Ethernet対応リモートI/O

株式会社エムジー 2026-04 初版 廃形（はいがた）しません Make Greener automation NC-Z241 500765 1刷発行 私たちは工業計器の理想として“廃形（はいがた）”しません。 ■ 電子パーツが廃止になった場合などでも、設計変更で対応いたします。 ただし、代替の電子パーツを入手できない、あるいはリピートオーダが見込めない場合などは廃形にすることがあります。 詳しくはホットラインまでお問合せください。 お約束納期達成率 99.99％ Ethernet対応 リモートI/O 主力商品の標準納期は 4日です。 ■ 主力商品は『標準納期 4日』、それ以外の商品でもすぐに納期をお答えできるシステムを 5 整えております。さらに、お約束した納期は 99.99% お守りしている実績があります。 ■ 緊急の場合は「変換器の急給センター」で対応いたします。 つの 日数は土日を除いた実稼働日です。台数が多い場合はご相談ください。 　ポリシー 特殊仕様による追加費用 0円 I/O一体形（R7シリーズ）、I/O組合せ自由形（R8シリーズ）から選べます。 「特殊仕様品」を製作するための追加料金はいただきません。 温度、パルスなどアナログ入力カードの種類が豊富です。 ■ 特殊仕様追加料金は無料です。 当社はいつも ただし、特定作業費、パーツ購入費など別途費用が発生する場合があります。 チャネル間絶縁、高精度・高分解能のアナログ入力をラインアップ “お客様第一主義” ■ 特殊仕様の“無料化”と“標準化”を進めて参ります。 入出力の接続方法に各種コネクタタイプをご用意 R7シリーズ：コネクタ形スプリング式端子（適用電線サイズ0.2～1.5mm²、0.14～0.5mm²）、e-CONコネクタ、ねじ端子 救済ワイド補償サービス3年 R8シリーズ：コネクタ形スプリング式端子（適用電線サイズ0.2～1.5mm²）、e-CONコネクタ、MILコネクタ、ZHコネクタ、ねじ端子 破損・故障などの不測のトラブルを 3 年にわたって無料で救済補償いたします。 R7シリーズには、接点16点用と同一サイズで、接点32点入力、接点16点入出力、 ■「 救済ワイド補償サービス」は、製品の「一般保証」の対象外となる 接点32点出力ユニットをラインアップ 破損・故障の場合でもサポートするサービスです。 救済例）電源誤投入、落下、水没、修理、動作チェック R8シリーズは電力計測や温度制御もできます。 ■ 製品の保証期間は安心の 3 年間長期保証です。 詳しくはご注文に際してをご覧ください。 その他のネットワーク対応機種もご用意　 　　　　　　　　　　　　　　　　　　　　など 設定出荷サービス設定費用 0円 工場出荷時の設定にかかる費用はすべて無料です。 少チャネルコンパクト一体形リモートI/O 超薄形スライス構造 組合せ自由形リモートI/O R7シリーズ I/O一体形 R8 I/O組合せ シリーズ ■ ご使用に際して設定が必要な製品については、ご発注時にお客様からご依頼があった場合、 自由形 設定作業を無償で実施のうえ出荷いたします。 ただし、エンジニアリングを必要とするもの（MsysNet® 製品、シングルループコントローラ、SCADALINX® など）は 対象外とさせていただきます。また設定はご注文時に伺った仕様で、工場出荷時の1回のみとさせていただきます。 詳しくはホットラインまでお問合せください。 ●記載内容はお断りなしに変更することがありますのでご了承ください。 ●ご注文・ご使用に際しては、最新の「仕様書」および下記URLより「ご注文に際して」を必ずご確認ください。 https://www.mgco.jp/info_order/ このマークは、RoHS 指令で制限さ れている特定有害物質（10 物質） ●本製品のうち、外国為替および外国貿易法に定める輸出許可、承認対象貨物（又は技術）に該当するものの輸出 が規制値以下の製品であることを 　（又は非居住者に提供）にあたっては、同法に基づく輸出許可、承認（又は役務取引許可）が必要になります。 示しています。 株式会社エムジー 代理店 R7シリーズの特長は R8シリーズの特長は 右の二次元コードから 右の二次元コードから Make Greener automation ご覧ください ご覧ください 当社製品のご注文や価格につきましては、下記までご連絡ください。 ホットライン カスタマセンター 0120-18-6321 TEL 06-7525-8800 E-mail hotline@mgco.jp FAX 06-7525-8810 Webサイト 拠点一覧はこちら 廃形 電子パーツが廃止になった場合などでも、設計変更で対応いたします。 www.mgco.jp www.mgco.jp/cover/ （はいがた）しません！ ただし、代替の電子パーツを入手できない、あるいはリピートオーダが見込めない場合などは廃形にすることがあります。 kaisha10.html Ethernet対応リモートI/O

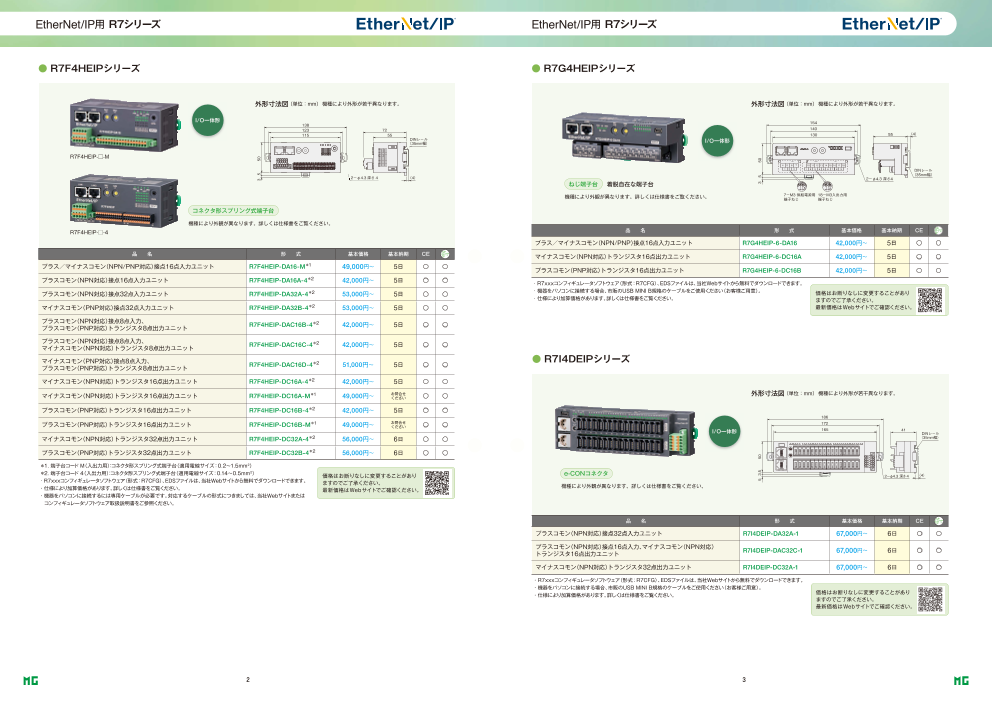

EtherNet/IP用 R7シリーズ EtherNet/IP用 R7シリーズ ● R7F4HEIPシリーズ ● R7G4HEIPシリーズ 外形寸法図（単位：mm） 機種により外形が若干異なります。 外形寸法図（単位：mm） 機種により外形が若干異なります。 I/O一体形 138 154 123 72 140 115 55 130 55 （4） DINレール （35mm幅） I/O一体形 R7F4HEIP-□-M 4 5 6 7 10 11 12 13 14 15 16 17 18 1 2 3 1 2 3 4 5 6 7 8 9 DINレール （35mm幅） 2－φ4.3 深さ 4 （4） 2－φ4.3 深さ4 ねじ端子台 着脱自在な端子台 6 6 機種により外観が異なります。詳しくは仕様書をご覧ください。 7－M3 供給電源用 18－M3入出力用 端子ねじ 端子ねじ コネクタ形スプリング式端子台 機種により外観が異なります。詳しくは仕様書をご覧ください。 R7F4HEIP-□-4 品　　名 形　　式 基本価格 基本納期 CE プラス／マイナスコモン（NPN/PNP）接点16点入力ユニット R7G4HEIP-6-DA16 42,000円～ 5日 ○ ○ 品　　名 形　　式 基本価格 基本納期 CE マイナスコモン（NPN対応）トランジスタ16点出力ユニット R7G4HEIP-6-DC16A 42,000円～ 5日 ○ ○ プラス／マイナスコモン（NPN/PNP対応）接点16点入力ユニット R7F4HEIP-DA16-M＊1 49,000円～ 5日 ○ ○ プラスコモン（PNP対応）トランジスタ16点出力ユニット R7G4HEIP-6-DC16B 42,000円～ 5日 ○ ○ プラスコモン（NPN対応）接点16点入力ユニット R7F4HEIP-DA16A-4＊2 42,000円～ 5日 ○ ○ · R7xxxコンフィギュレータソフトウェア（形式：R7CFG）、EDSファイルは、当社Webサイトから無料でダウンロードできます。 プラスコモン（NPN対応）接点32点入力ユニット R7F4HEIP-DA32A-4＊2 53,000円～ 5日 ○ ○ · 機器をパソコンに接続する場合、市販のUSB MINI B規格のケーブルをご使用ください（お客様ご用意）。 価格はお断りなしに変更することがあり · 仕様により加算価格があります。詳しくは仕様書をご覧ください。 ますのでご了承ください。 マイナスコモン（PNP対応）接点32点入力ユニット R7F4HEIP-DA32B-4＊2 53,000円～ 5日 ○ ○ 最新価格はWebサイトでご確認ください。 プラスコモン（NPN対応）接点8点入力、 プラスコモン（PNP対応）トランジスタ8点出力ユニット R7F4HEIP-DAC16B-4＊2 42,000円～ 5日 ○ ○ プラスコモン（NPN対応）接点8点入力、 マイナスコモン（NPN対応）トランジスタ8点出力ユニット R7F4HEIP-DAC16C-4＊2 42,000円～ 5日 ○ ○ マイナスコモン（PNP対応）接点8点入力、 ● R7I4DEIPシリーズ プラスコモン（PNP対応）トランジスタ8点出力ユニット R7F4HEIP-DAC16D-4＊2 51,000円～ 5日 ○ ○ マイナスコモン（NPN対応）トランジスタ16点出力ユニット R7F4HEIP-DC16A-4＊2 42,000円～ 5日 ○ ○ マイナスコモン（NPN対応）トランジスタ16点出力ユニット R7F4HEIP-DC16A-M＊1 49,000円～ お問合せ 外形寸法図（単位：mm） 機種により外形が若干異なります。 ください ○ ○ プラスコモン（PNP対応）トランジスタ16点出力ユニット R7F4HEIP-DC16B-4＊2 42,000円～ 5日 ○ ○ 186 プラスコモン（PNP対応）トランジスタ16点出力ユニット R7F4HEIP-DC16B-M＊1 49,000円～ お問合せ ください ○ ○ 172 I/O一体形 165 41 DINレール マイナスコモン（NPN対応）トランジスタ32点出力ユニット R7F4HEIP-DC32A-4＊2 56,000円～ 6日 ○ ○ （35mm幅） プラスコモン（PNP対応）トランジスタ32点出力ユニット R7F4HEIP-DC32B-4＊2 56,000円～ 6日 ○ ○ ＊1. 端子台コード M（入出力用）：コネクタ形スプリング式端子台（適用電線サイズ：0.2～1.5mm²） ＊2. 端子台コード 4（入出力用）：コネクタ形スプリング式端子台（適用電線サイズ：0.14～0.5mm²） 価格はお断りなしに変更することがあり e-CONコネクタ 2－φ4.3 深さ4 （4） · R7xxxコンフィギュレータソフトウェア（形式：R7CFG）、EDSファイルは、当社Webサイトから無料でダウンロードできます。 ますのでご了承ください。 ・ 仕様により加算価格があります。詳しくは仕様書をご覧ください。 機種により外観が異なります。詳しくは仕様書をご覧ください。 最新価格はWebサイトでご確認ください。 ・ 機器をパソコンに接続するには専用ケーブルが必要です。対応するケーブルの形式につきましては、当社Webサイトまたは コンフィギュレータソフトウェア取扱説明書をご参照ください。 品　　名 形　　式 基本価格 基本納期 CE プラスコモン（NPN対応）接点32点入力ユニット R7I4DEIP-DA32A-1 67,000円～ 6日 ○ ○ プラスコモン（NPN対応）接点16点入力、マイナスコモン（NPN対応） トランジスタ16点出力ユニット R7I4DEIP-DAC32C-1 67,000円～ 6日 ○ ○ マイナスコモン（NPN対応）トランジスタ32点出力ユニット R7I4DEIP-DC32A-1 67,000円～ 6日 ○ ○ ・ R7xxxコンフィギュレータソフトウェア（形式：R7CFG）、EDSファイルは、当社Webサイトから無料でダウンロードできます。 ・ 機器をパソコンに接続する場合、市販のUSB MINI B規格のケーブルをご使用ください（お客様ご用意）。 ・ 仕様により加算価格があります。詳しくは仕様書をご覧ください。 価格はお断りなしに変更することがあり ますのでご了承ください。 最新価格はWebサイトでご確認ください。 2 3 3 5 50 5 3.5 50 3 5 50

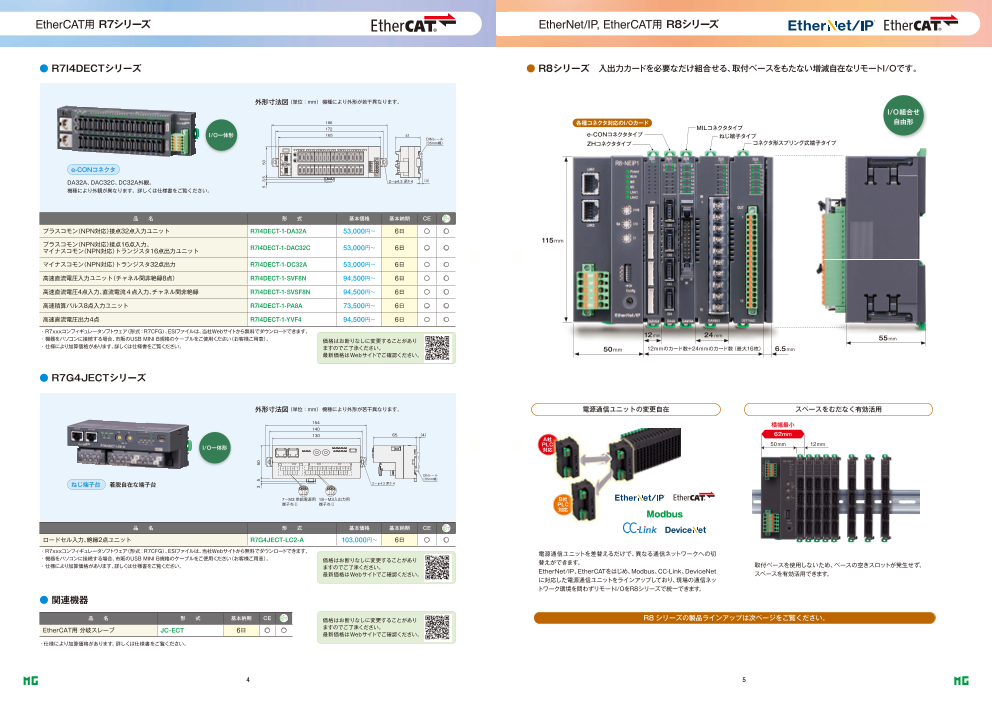

EtherCAT用 R7シリーズ EtherNet/IP, EtherCAT用 R8シリーズ ● R7I4DECTシリーズ ● R8シリーズ　入出力カードを必要なだけ組合せる、取付ベースをもたない増減自在なリモートI/Oです。 外形寸法図（単位：mm） 機種により外形が若干異なります。 I/O組合せ 186 各種コネクタ対応のI/Oカード 自由形 172 MILコネクタタイプ I/O一体形 165 41 e-CONコネクタタイプ DINレール ねじ端子タイプ （35mm幅） ZHコネクタタイプ コネクタ形スプリング式端子タイプ e-CONコネクタ DA32A、DAC32C、DC32A外観。 2－φ4.3 深さ4 （4） 機種により外観が異なります。詳しくは仕様書をご覧ください。 品　　名 形　　式 基本価格 基本納期 CE プラスコモン（NPN対応）接点32点入力ユニット R7I4DECT-1-DA32A 53,000円～ 6日 ○ ○ プラスコモン（NPN対応）接点16点入力、 115mm マイナスコモン（NPN対応）トランジスタ16点出力ユニット R7I4DECT-1-DAC32C 53,000円～ 6日 ○ ○ マイナスコモン（NPN対応）トランジスタ32点出力 R7I4DECT-1-DC32A 53,000円～ 6日 ○ ○ 高速直流電圧入力ユニット（チャネル間非絶縁8点） R7I4DECT-1-SVF8N 94,500円～ 6日 ○ ○ 高速直流電圧4点入力、直流電流４点入力、チャネル間非絶縁 R7I4DECT-1-SVSF8N 94,500円～ 6日 ○ ○ 高速積算パルス8点入力ユニット R7I4DECT-1-PA8A 73,500円～ 6日 ○ ○ 高速直流電圧出力4点 R7I4DECT-1-YVF4 94,500円～ 6日 ○ ○ ・ R7xxxコンフィギュレータソフトウェア（形式：R7CFG）、ESIファイルは、当社Webサイトから無料でダウンロードできます。 12mm 24mm ・ 機器をパソコンに接続する場合、市販のUSB MINI B規格のケーブルをご使用ください（お客様ご用意）。 価格はお断りなしに変更することがあり 55mm ・ 仕様により加算価格があります。詳しくは仕様書をご覧ください。 ますのでご了承ください。 50mm 12ｍｍのカード数+24ｍｍのカード数（最大16枚） 6.5mm 最新価格はWebサイトでご確認ください。 ● R7G4JECTシリーズ 外形寸法図（単位：mm） 機種により外形が若干異なります。 電源通信ユニットの変更自在 スペースをむだなく有効活用 154 横幅最小 140 130 65 （4） 62mm A社 PLC 50mm 12mm I/O一体形 対応 4 5 6 7 10 11 12 13 14 15 16 17 18 1 2 3 1 2 3 4 5 6 7 8 9 DINレール （35mm幅） ねじ端子台 着脱自在な端子台 2－φ4.3 深さ 4 6 6 7－M3 供給電源用 18－M3入出力用 B社 端子ねじ 端子ねじ PLC 対応 品　　名 形　　式 基本価格 基本納期 CE ロードセル入力、絶縁2点ユニット R7G4JECT-LC2-A 103,000円～ 6日 ○ ○ ・ R7xxxコンフィギュレータソフトウェア（形式：R7CFG）、ESIファイルは、当社Webサイトから無料でダウンロードできます。 電源通信ユニットを差替えるだけで、異なる通信ネットワークへの切 ・ 機器をパソコンに接続する場合、市販のUSB MINI B規格のケーブルをご使用ください（お客様ご用意）。 価格はお断りなしに変更することがあり ・ 仕様により加算価格があります。詳しくは仕様書をご覧ください。 替えができます。 ますのでご了承ください。 取付ベースを使用しないため、ベースの空きスロットが発生せず、 最新価格はWebサイトでご確認ください。 EtherNet/IP、EtherCATをはじめ、Modbus、CC-Link、DeviceNet スペースを有効活用できます。 に対応した電源通信ユニットをラインアップしており、現場の通信ネッ トワーク環境を問わずリモートI/OをR8シリーズで統一できます。 ● 関連機器 品　　名 形　　式 基本納期 CE 価格はお断りなしに変更することがあり R8シリーズの製品ラインアップは次ページをご覧ください。 EtherCAT用 分岐スレーブ JC-ECT 6日 ○ ○ ますのでご了承ください。 最新価格はWebサイトでご確認ください。 ・仕様により加算価格があります。詳しくは仕様書をご覧ください。 4 5 3 5 50 5 3.5 50

EtherNet/IP, EtherCAT用 R8シリーズ EtherNet/IP, EtherCAT用 R8シリーズ ● R8シリーズ 電源通信ユニット 電力用入力カード 品　　名 形　　式 基本価格 基本納期 CE UL 品　　名 形　　式 基本価格 基本納期 CE UL EtherNet/IP用 電源通信ユニット R8-NEIP1 52,500円～ 5日 ○ － ○ 交流電流入力カード（実効値演算形、クランプ式交流電流センサ、非絶縁４点、e-CONコネクタ） R8-CT4E 36,800円～ クランプ式センサは 5日 ○ － ○ 別売です EtherCAT用 電源通信ユニット R8-NECT1 52,500円～ 5日 ○ － ○ 電力マルチカード（クランプ式交流電流センサ、コネクタ形スプリング式端子台）（24mm幅） R8-WTU 52,500円～ クランプ式センサは 6日 ○ － ○ 増設用電源カード 別売です 品　　名 形　　式 基本価格 基本納期 CE UL パルス入出力カード 増設用電源カード（ 非絶縁）（24mm幅） R8-PS1 23,800円～ 5日 ○ － ○ 品　　名 形　　式 基本価格 基本納期 CE UL アナログ入力カード 積算パルス4点入力カード（NPN／PNP／電圧パルス入力、e-CONコネクタ） R8-PA4 36,800円～ 5日 ○ － ○ 品　　名 形　　式 基本価格 基本納期 CE UL 高速積算パルス4点入力カード（NPN入力、e-CONコネクタ） R8-PA4F 36,800円～ 5日 ○ － ○ 直流電流入力カード（絶縁2点、e-CONコネクタ） R8-SS2 28,400円～ 5日 ○ － ○ 高速積算パルス4点入力カード（NPN入力、コネクタ形スプリング式端子台） R8-PAT4F 39,000円～ 5日 ○ － ○ 直流電流入力カード（センサ用電源付、非絶縁4点、e-CONコネクタ） R8-SS4NJ 34,800円～ 5日 ○ － ○ 高速パルス入力カード（コネクタ形スプリング式端子台） R8-PFT1 33,600円～ お問合せ ください ○ － ○ 直流電流入力カード（非絶縁4点、e-CONコネクタ） R8-SS4N 31,500円～ 5日 ○ － ○ パルス出力カード（トランジスタ4点、NPN対応、e-CONコネクタ） R8-PC4A 36,800円～ 5日 ○ － ○ 直流電流入力カード（絶縁4点、ねじ端子台）（24mm幅） 新製品 R8-SSN4 52,000円～ お問合せ ください ○ － ○ パルス出力カード（トランジスタ4点、NPN対応、コネクタ形スプリング式端子台） R8-PCT4A 39,000円～ 5日 ○ － ○ 直流電流入力カード（絶縁8点、コネクタ形スプリング式端子台）（24mm幅） R8-SST8 57,800円～ 5日 ○ － ○ 接点入出力カード 直流電圧入力カード（絶縁2点、e-CONコネクタ） R8-SV2 28,400円～ 5日 ○ － ○ 品　　名 形　　式 基本価格 基本納期 CE UL 直流電圧入力カード（非絶縁4点、e-CONコネクタ） R8-SV4N 31,500円～ 5日 ○ － ○ 接点4点入力カード（e-CONコネクタ） R8-DA4A 16,800円～ 5日 ○ － ○ 直流電圧入力カード（絶縁4点、ねじ端子台）（24mm幅） 新製品 R8-SVN4 52,000円～ お問合せ ください ○ － ○ 接点4点入力カード（NPN対応、ZHコネクタ） R8Y-DAZH4A 12,400円～ お問合せ ください ○ － ○ 直流電圧入力カード（絶縁8点、コネクタ形スプリング式端子台）（24mm幅） R8-SVT8 57,800円～ 5日 ○ ○ ○ 接点8点入力カード（NPN対応、コネクタ形スプリング式端子台）（24mm幅） R8-DAT8A2 26,800円～ 6日 ○ － ○ 熱電対入力カード（絶縁2点、e-CONコネクタ） R8-TS2 47,400円～ 5日 ○ － ○ 接点8点入力カード（PNP対応、コネクタ形スプリング式端子台）（24mm幅） R8-DAT8B2 25,200円～ 6日 ○ － ○ 熱電対入力カード（絶縁2点、コネクタ形スプリング式端子台） R8-TST2 49,400円～ 5日 ○ － ○ 接点8点入力カード（NPN対応、ねじ端子台）（24mm幅） R8-DAN8A2 25,500円～ 6日 ○ － ○ 測温抵抗体入力カード（非絶縁4点、e-CONコネクタ） R8-RS4N 42,000円～ 5日 ○ － ○ 接点8点入力カード（PNP対応、ねじ端子台）（24mm幅） R8-DAN8B2 25,500円～ 6日 ○ － ○ 測温抵抗体入力カード（非絶縁4点、コネクタ形スプリング式端子台） R8-RST4N 44,200円～ 5日 ○ － ○ 接点8点入力カード（NPN対応、ZHコネクタ） R8Y-DAZH8A 18,000円～ お問合せ ください ○ － ○ 直流電圧／電流入力カード（センサ用電源付、非絶縁16点、MILコネクタ）（24mm幅） R8-FS16N 57,800円～ 6日 ○ － ○ 接点16点入力カード（NPN対応、MILコネクタ） R8-DAM16A 16,800円～ 5日 ○ － ○ 直流電圧／電流入力カード（センサ用電源付、非絶縁4点、コネクタ形スプリング式端子台） R8-FST4N 36,800円～ 6日 ○ － ○ 接点16点入力カード（NPN対応、コネクタ形スプリング式端子台）（24mm幅） R8-DAT16A2 26,800円～ 5日 ○ － ○ アナログ出力カード 接点16点入力カード（NPN対応、ZHコネクタ） R8Y-DAZH16A 25,200円～ お問合せ ください ○ － ○ 品　　名 形　　式 基本価格 基本納期 CE UL 接点16点入力カード（PNP対応、コネクタ形スプリング式端子台）（24mm幅） R8-DAT16B2 25,200円～ 6日 ○ － ○ 直流電流出力カード（絶縁2点、e-CONコネクタ）（24mm幅） R8-YS2 28,400円～ 5日 ○ － ○ 接点32点入力カード（NPN対応、ZHコネクタ） R8Y-DAZH32A 31,500円～ 5日 ○ － ○ 直流電流出力カード（絶縁2点、コネクタ形スプリング式端子台）（24mm幅） R8-YST2 40,000円～ 5日 ○ － ○ トランジスタ4点出力カード（NPN対応、ZHコネクタ） R8Y-DCZH4A 12,400円～ お問合せ ください ○ － ○ 直流電流出力カード（センサ用電源付、非絶縁2点、e-CONコネクタ） R8-YS2NJ 31,500円～ 5日 ○ － ○ トランジスタ4点出力カード（NPN対応、短絡保護機能付、e-CONコネクタ） R8-DC4A 16,800円～ 5日 ○ － ○ 直流電流出力カード（非絶縁4点、コネクタ形スプリング式端子台）（24mm幅） R8-YST4N 42,000円～ 5日 ○ － ○ トランジスタ4点出力カード（有電圧接点、NPN対応、短絡保護機能付、e-CONコネクタ） R8-DC4A2 9,400円～ 5日 ○ － ○ 直流電圧出力カード（絶縁2点、コネクタ形スプリング式端子台） R8-YVT2 37,800円～ 5日 ○ － ○ フォトMOSリレー4点出力カード（e-CONコネクタ） R8-DC4C 9,400円～ 5日 ○ － ○ 直流電圧出力カード（非絶縁4点、e-CONコネクタ） R8-YV4N 31,500円～ 5日 ○ ○ ○ 接点4点出力カード（リレー、コネクタ形スプリング式端子台）（24mm幅） R8-DCT4D 25,200円～ 5日 ○ － ○ 直流電圧出力カード（絶縁4点、ねじ端子台）（24mm幅） 新製品 R8-YVN4 59,000円～ お問合せ ください ○ － ○ トランジスタ8点出力カード（NPN対応、ZHコネクタ） R8Y-DCZH8A 18,000円～ お問合せ ください ○ － ○ 直流電圧出力カード（非絶縁4点、MILコネクタ） R8-YVM4N 31,500円～ 5日 ○ － ○ トランジスタ8点出力カード（NPN対応、短絡保護機能付、コネクタ形スプリング式端子台）（24mm幅） R8-DCT8A2 26,800円～ 6日 ○ － ○ 直流電圧出力カード（非絶縁4点、コネクタ形スプリング式端子台） R8-YVT4N 33,600円～ 6日 ○ － ○ トランジスタ8点出力カード（NPN対応、短絡保護機能付、ねじ端子台）（24mm幅） R8-DCN8A2 29,500円～ 6日 ○ － ○ トランジスタ8点出力カード（PNP対応、短絡保護機能付、コネクタ形スプリング式端子台）（24mm幅） R8-DCT8B2 25,200円～ 6日 ○ － ○ 価格はお断りなしに変更することがあり 価格はお断りなしに変更することがあり ますのでご了承ください。 ますのでご了承ください。 最新価格はWebサイトでご確認ください。 最新価格はWebサイトでご確認ください。 ・仕様により加算価格があります。詳しくは仕様書をご覧ください。 ・仕様により加算価格があります。詳しくは仕様書をご覧ください。 ・R8コンフィギュレータソフトウェア（形式：RCFG）、ESIファイル、EDSファイルは、当社Webサイトから無料でダウンロードできます。 ・R8コンフィギュレータソフトウェア（形式：RCFG）、ESIファイル、EDSファイルは、当社Webサイトから無料でダウンロードできます。 6 7

EtherNet/IP, EtherCAT用 R8シリーズ ● 関連製品のご紹介 ● R8シリーズ METATRONコントローラ 接点入出力カード PLC8シリーズ 品　　名 形　　式 基本価格 基本納期 CE UL トランジスタ8点出力カード（PNP対応、短絡保護機能付、ねじ端子台）（24mm幅） R8-DCN8B2 29,500円～ 6日 ○ － ○ 2つのEthernetポート マルチコア分散処理 Web Visualization 搭載 トランジスタ16点出力カード（NPN対応、ZHコネクタ） R8Y-DCZH16A 25,200円～ お問合せ ください ○ － ○ PLC8シリーズ PLC（形式：PLC8-NE）は、本体に2つのEthernetポートと世界標準の トランジスタ16点出力カード（NPN対応、短絡保護機能付、MILコネクタ） R8-DCM16A 16,800円～ 5日 ○ － ○ IEC 61131-3に準拠したソフトPLCを搭載しました。 このPLC（形式：PLC8-NE）により、マルチコアによる分散処理が可能となり高速性が求め トランジスタ16点出力カード（NPN対応、短絡保護機能付、コネクタ形スプリング式端子台）（24mm幅） R8-DCT16A2 26,800円～ 5日 ○ － ○ られる処理を別コアで実行させることができます。 トランジスタ16点出力カード（NPN対応、短絡保護機能付、全体インターロック機能付、MILコネクタ） （24mm幅） R8-DCM16ALZ 31,500円～ 5日 ○ － ○ PLC トランジスタ16点出力カード（NPN対応、短絡保護機能付、全体・個別インターロック機能付、MILコネクタ） （24mm幅） R8-DCM16ALK 36,800円～ 5日 ○ － ○ PLC8シリーズはベース不要のスライス構造を 採用。PLC（本体）、入出力カード、終端カー 形式：PLC8-NE ドから構成されます。 W55mm × H115mm × D100mm トランジスタ16点出力カード（NPN対応、短絡保護機能付、全体・部分インターロック機能付、MILコネクタ） （24mm幅） R8-DCM16ALH 36,800円～ 5日 ○ － ○ トランジスタ16点出力カード（PNP対応、短絡保護機能付、コネクタ形スプリング式端子台）（24mm幅） R8-DCT16B2 25,200円～ 6日 ○ － ○ PLC8-NE 終端カード 入出力カード（最大8枚） トランジスタ32点出力カード（NPN対応、ZHコネクタ） R8Y-DCZH32A 31,500円～ 5日 ○ － ○ 2つのEthernetポートを標準搭載 トランジスタ32点出力カード（PNP対応、短絡保護機能付、MILコネクタ）（24mm幅） R8-DCM32B2 33,800円～ 5日 ○ － ○ CODESYS EtherCAT Master 温調計カード プロトコルを CODESYS EtherNet/IP Scanner, Adapter 品　　名 形　　式 基本価格 基本納期 CE UL 複数選択できるので、 ・ PLC追加対応プロトコル ： 異なるプロトコルの CODESYS OPC UA Server, Client, PubSub ご注文時に使用するプロトコルを 温度調節計カード（2ループ、e-CONコネクタ）（24mm幅） R8-TC2 52,500円～ 6日 ○ － ○ コンバートもできます ご指定ください。 ・ 複数プロトコルの指定も可能です。 CODESYS PROFINET Controller, Device デジタル入力カード 重複するプロトコルは指定できません。 品　　名 形　　式 基本価格 基本納期 CE UL エンジニアのスキルや処理内容に応じて選べる デジタル入力カード（非絶縁電圧8点、コネクタ形スプリング式端子台）（24mm幅） R8-DAHVT8N2 35,000円～ 6日 ○ － ○ 開発環境無料 IEC 61131-3準拠の5言語+CODESYS独自拡張の1言語 関連機器 開発は、プログラミングエディタとHM（I Human Machine Interface）開発環境、 オンラインデバッグ機能を統合したCODESYS IDE System（ Integrated Development Environment）で行います。 品　　名 形　　式 基本納期 CE UL EtherCAT用 分岐スレーブ JC-ECT 6日 ○ － ○ IEC 61131-3準拠の5言語 CODESYS独自拡張の1言語 CLSE-R5、CLSE-05、CLSE-10、 クランプ式交流電流センサ CLSE-20、CLSE-40、CLSE-60 4日 ○ － ○ FBD IL LD SFC ST CFC Function Block Diagram Instruction List Ladder Diagram Sequential Function Chart Structured Text Continuous Function Char（t IEC 61131-3 非標準） アクセサリ 品　　名 形　　式 基本納期 CE UL ZHコネクタ接続用ケーブル ZHCL お問合せ ください － － ○ EtherNet/IP、EtherCATにもつながる リモートI/O用 分岐スレーブ コンフィギュレータ接続ケーブル（USB対応、ステレオジャック用、絶縁付） COP-US 3 電力マルチカード 日 － － ○ （クランプ式交流電流センサCLSE用） 分岐スレーブは、ディジーチェーン接続と分岐接続の組合せ コンフィギュレータ接続ケーブル MCN-CON 4日 によるEtherCATのフレキシブルな配線を実現します。 － － ○ 形式：R8-WTU 形式：JC-ECT クランプ式交流電流センサ 形　式 適用電線径 動作入力範囲 分電盤など既存設備への取付が容易なナイ CLSE-R5 φ10以下 5A以下 ロンスプリング・ワンタッチクランプ形のセ CLSE-05 φ10以下 50A以下 価格はお断りなしに変更することがあり ンサです。5A､50A､100A､200A､400A､ CLSE-10 φ16以下 100A以下 ：急給センター対応機種 ますのでご了承ください。 最新価格はWebサイトでご確認ください。 600Aに対応しています。 CLSE-20 φ24以下 200A以下 ・仕様により加算価格があります。詳しくは仕様書をご覧ください。 CLSE-40 φ36以下 400A以下 ・アクセサリ、関連機器などの価格については仕様書をご覧ください。 CLSE-60 φ36以下 600A以下 ・R8コンフィギュレータソフトウェア（形式：RCFG）、ESIファイル、EDSファイルは、当社Webサイトから無料でダウンロードできます。 8 9

● アプリケーション例　・画像はイメージです ● 当社のリモートI/Oシリーズ ラインアップ 当社のリモートI/Oは対応するネットワークの種類が多く、 形状も場所をとらないコンパクトな一体形から、 効率的な構成を選択できる組合せ自由形まで あらゆるリモートI/Oを取揃えています。 少チャネルコンパクト一体形リモートI/O 超薄形スライス構造組合せ自由形リモートI/O R7シリーズ 入出力の種類 59 / 機種数 319 R8シリーズ 入出力の種類 18 / 機種数 65 152.5 55 115 54 4 5 6 7 6 7 8 9 10 1 2 3 1 2 3 4 5 30 （単位：mm） （単位：mm） ロボットアームの予知・予防保全 成形機のデータ収集 リモートI/Oに接続されたロボットアームの運転情報の信号を、 各種センサ（圧力、温度など）の信号を成形機に設置したリモー EtherNet/IP経由でPLCで収集し、そのデータをSCADA上 トI/OからEtherCAT経由でPLCへ集約します。これらのデータ で監視します。 は、Webロガー2（形式：DL30）やSCADAがEthernetを通じ 多チャネル組合せ自由形リモートI/O て周期的に収集し、モニタリングや帳票作成を行います。 R3シリーズ 入出力の種類 50 / 機種数 113 SCADA Webロガー2 SCADA 超薄形スライス構造組合せ自由形リモートI/O 168（6スロット） 120 Ethernet DL30 Ethernet R80シリーズ 入出力の種類 7 / 機種数 9 1 1 15 2 2 16 3 17 3 4 18 5 1 1 4 19 11 11 6 2 2 128.8 20 12 12 55 5 7 3 3 21 13 13 8 4 4 6 22 14 14 9 5 5 7 23 15 15 成形機 10 6 6 24 16 16 8 11 7 7 25 17 17 1 1 12 8 8 4 4 9 26 18 18 2 2 13 9 9 27 19 19 5 10 14 10 10 3 5 3 PLC 28 20 20 6 6 （単位：mm） PLC （単位：mm） メカトロリンクIII リモートI/O R7シリーズ ● ● ● リモートI/O ● ● ● R7シリーズ 入力信号 入力信号 入力信号 小形多点数組合せ自由形リモートI/O コンパクト一体形リモートI/O ロボット 入力信号 入力信号 アーム R30シリーズ 入出力の種類 13 / 機種数 15 R1シリーズ 入出力の種類 7 / 機種数 9 100 110 175 T1T2T3T4 T5T6T7 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 （単位：mm） 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 40 （単位：mm） コンパクト組合せ自由形リモートI/O 超小形ミニマムシステムリモートI/O R5シリーズ 入出力の種類 22 / 機種数 56 R6シリーズ 入出力の種類 10 / 機種数 33 157 106.5 72 116 （4および5スロット） 5 6 7 8 制御盤の電力監視 半導体装置の分散制御と計装 組合せ自由形リモートI/O R8シリーズなら、既存の構成に電力マ アナログ入力16点（形式：R8-FS16N）と分岐スレーブ（形式： 1 2 3 4 （単位：mm） ルチカード（形式：R8-WTU）を組込むだけで、電力データの収 JC-ECT）を使用すればディジーチェーンだけでなく、スター型や （単位：mm） 集を省スペースかつ低コストで実現できます。装置の運転状態と消 ツリー型のネットワーク配線ができるので、装置をユニット化し分 費電力を同一時間軸でリアルタイム監視できます。 散制御の効率化ができます。 PLC PLC PLC8-NE 多チャネル一体形リモートI/O プラグイン形リモートI/O PLC8-NE R9シリーズ 入出力の種類 3 / 機種数 6 R10シリーズ 入出力の種類 1 / 機種数 2 分岐スレーブ JC-ECT 36 80 45 リモートI/O R8シリーズ 電力マルチカード リモートI/O ● ● ● R8-WTU R8シリーズ 125 80 制御盤 （単位：mm） 入力信号 （単位：mm） 入力信号 入力信号 入力信号 ・LONWORKSシステムで使用するEchelon社のNeuronチップ販売終了に伴い2027年3月末をもって当社LONWORKS製品の販売終了を予定しています。 10 11 50 110 115 140 90 115 99 115 72 105 130
