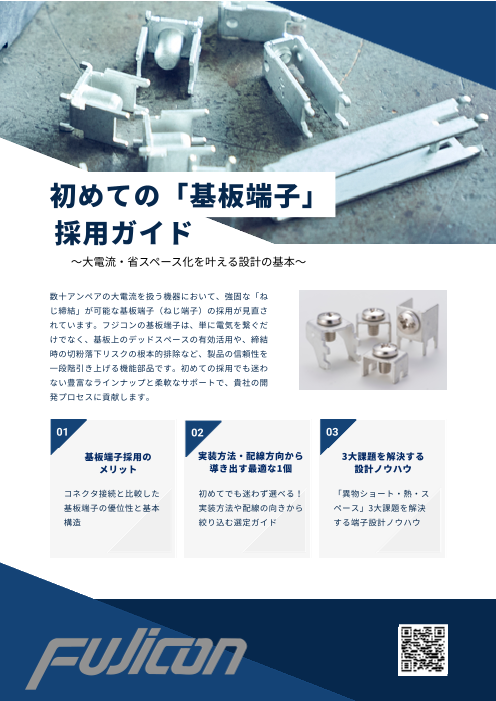

初めての「基板端子」 採用ガイド ～大電流・省スペース化を叶える設計の基本～ 数十アンペアの大電流を扱う機器において、強固な「ね じ締結」が可能な基板端子（ねじ端子）の採用が見直さ れています。フジコンの基板端子は、単に電気を繋ぐだ けでなく、基板上のデッドスペースの有効活用や、締結 時の切粉落下リスクの根本的排除など、製品の信頼性を 一段階引き上げる機能部品です。初めての採用でも迷わ ない豊富なラインナップと柔軟なサポートで、貴社の開 発プロセスに貢献します。 01 02 03 基板端子採用の 実装方法・配線方向から 3大課題を解決する メリット 導き出す最適な1個 設計ノウハウ コネクタ接続と比較した 初めてでも迷わず選べる！ 「異物ショート・熱・ス 基板端子の優位性と基本 実装方法や配線の向きから ペース」3大課題を解決 構造 絞り込む選定ガイド する端子設計ノウハウ QR コード

⽬次 1. なぜ今、「基板端子」なのか？ 6. 基板端子に使われる材料 2. 基板端子とは？ 7. 製品カタログ 3. 基板端子の種類と⽤途 8. よくある問合せ 4. 基板端子の実装例 9. お問い合わせ・相談先 5. 設計リスクを解決する、 3つの技術ソリューション

　電子機器の設計において、プリント基板（PCB）と外部電源や信号線を接続する方法は 複数あります。端子台やコネクタ接続が一般的ですが、近年、以下のトレンドにより 「基板端子」が見直され、採用が増加しています。 1. 大電流化： 1.なぜ今、 EV（電気自動車）、インバータ、電源装置など、数十アンペア以上の電流を扱う機器が 増え、コネクタでは定格や発熱の面で対応が難しくなっている。 「基板端子」なのか？ 2. 接続信頼性: 振動や経年変化に対し、ねじ締結による強固な機械的・電気的接続が求められる。 3. コストダウン: 部品単価が安く、構造がシンプルなため、トータルコストを抑制できる。 　本資料では、初めて基板端子を検討される設計エンジニアの方に向けて、 設計上の「3大リスク（異物・熱・スペース）」を回避するための最新技術と選定ポイントを 解説します。 工場・FA 医療 電車 ビル・住居 データセンター 蓄電・発電 ※一例となります。

　基板端子とは、絶縁体（樹脂ハウジング）を持たず、 金属製の端子をプリント基板に直接はんだ付けし、電線（圧着端子）やバスバーを 「ねじ」で締結するための金属部品です。 主な用途 制御機器、空調機器（室外機）、パワコン、電源、産業機器など 2.基板端子とは 接続方式別のメリット・デメリット 項⽬ 端子台(ネジ式） コネクタ 基板端子 ワンタッチで着脱でき、 基板に直接実装でき、 特別な⼯具が不要 交換が容易 省スペース 誤配線を物理的に 部品単価が安く、 メリット 現場での結線・変更が容易 防ぐことが可能 量産時のコストを抑えられる ハーネス化による 製品重量が軽く、 太い電線や⼤電流に対応しやすい 組立効率が高い ⾃動実装に最適 ⼀度実装すると取り外しや 振動によるネジの緩みのリスクがある 部品コストが高い 現場変更が困難 デメリット 接点不良やロック外れの 配線作業に時間がかかる ⼤電流時の熱設計の難しさ リスクがある サイズが⼤きく、省スペース化に限界あり専⽤の圧着⼯具や設備が必要 ー

3.基板端子の 　種類と用途 基板端子は、接続の方向や実装方法に合わせて多彩なラインナップがあり、用途や環境に最適な形状 を選択することで、製品の小型化、信頼性の向上、作業効率の改善を同時に実現が可能です。

事例1.　部品配置（レイアウト）の制約、作業性と応力管理 事例2.　 基板上の専有面積の削減,電線の曲げストレスの軽減 4.基板端子の 　実装例 圧着端子が、水平方向へ回転してしまう事を防止する 傾斜仕様を使用すると結線した電線を出す方向を、 突起形状(回り止め形状)の製品を使用すれば、 斜め上方向に定める事ができます。プリント基板上の他の部 電線を出す方向を定める事ができ、ネジ締め時に発生する 品との距離を縮める事が可能になり、スペースの節約ができ 回転負荷を軽減することが期待できます。 ます。 事例3.　基板上の回路（パターン）保護と大電流対策 事例4.　基板と板金固定時の部品削減・はんだ付けによる工数削減 プリント基板上の他の部品との絶縁距離を考慮し、離れ 基板端子は単なる電線の接続だけでなく、 た数箇所を接続する際に使用できます。メンテナンス・ 基板を立体的に保持するための『構造パーツ』としても活 点検時等のみバスバー等で短絡させたい場合の端子とし 用でき、トータルでのコスト削減と小型化を実現可能。 ても使用可能です。

事例5.　スタック構造(多層)設計時の部品点数と工数の削減、基板間接続 4.基板端子の 　実装例 「基板を支える」だけであれば従来のスペーサーで十分ですが、「基板間の電力供給」と「組立工数の削減」を同 時に実現したい場合、基板端子はスペーサーと端子の二役を1部品で完結させることが可能です。 その他事例 ・機器の入出力端子部 ・対ハーネス接続 ・耐トランス接続　　 など 例：制御基板の入出力端子 例：機器の入出力端子 適切な基板端子の選定は単なる部品配置に留まらず、 トータルコストの削減と製品品質の安定化を実現します。 各製品の持つ機能とメリットを正しく理解し、貴社の設計課題に 合わせた最適な解決策をご選択ください。

１.【品質リスク対策】ねじ締め時の「金属切粉」によるショートを防ぐ 初めてねじ端子を採用する際、最大の懸念事項となるのが「ねじ締め時に発生する金属粉（コンタミネーション）の 基板落下」です。これが回路パターン上に落ちると短絡（ショート）の原因となります。 5.設計リスクを解決する 　3つの技術ソリューション 解決策：フジコンは、この課題を解決するために「特許技術「深絞り加工」を開発。（特許番号：特開2015-35410） 効果　：ねじの着脱時に金属粉が発生しても、全て筒の中に留まり、基板側へ落下しません。 　　　これにより、ショートのリスクを構造的に排除できます。また、基板裏面からのポッティング樹脂の吸い上げも防止。 2.【熱・強度対策】大電流による発熱とケーブルの負荷に耐える。 太いケーブル（14sq～22sqなど）を接続する場合、端子には大きな「熱」と、ねじれなどの「機械的ストレス」がかかります。 解決策：3本足構造による分散設計 (F4140シリーズ) 従来の2本足構造に加え、リード（足）を3本に増やした設計を採用。 【効果】 １）放熱性:：断面積が増え、基板への放熱効率が向上します。これにより60A～90Aの大電流通電時でも温度上昇を抑制。 ２）耐ねじれ強度：3点で基板に固定されるため、太いケーブル配線時のねじれモーメントや振動に対する耐性が大幅に向上

③【スペース対策】「高さ」と「向き」でデッドスペースを解消 筐体の小型化により、基板上の面積（フットプリント）は限界まで削られています。 5.設計リスクを解決する 　3つの技術ソリューション 解決策：縦型・立体配置 【効果】 １）垂直配置：端子を基板に対して垂直に立てることで、設置面積を最小限に抑えます。 ２）高さ選択:：15mm～45mmまで5mm単位で端子の高さを選べるため、コンデンサやトランスなど背の高い部品を避けて、 　立体的にバスバーを配線することが可能 基板端子は単に電気をつなぐだけの部品ではありません。 「異物混入リスクの排除」「熱設計の最適化」「実装の自動化」など、設計・製造プロセス全体の品質と効率を向上させる機能部品 と言えます。 特に特許技術であるF4124シリーズ（切粉防止）は、高い信頼性が求められる製品において、設計者の皆様に「安心」 を提供する強力な選択肢となります。

6.基板端子に ⾦属材料 主な材質：銅、⻩銅、リン⻘銅、鉄、 使われる材料 ステンレス鋼 ⽤途による選択：導電性‧加⼯性‧コスト 部品例：導電板、ねじ 表⾯処理 主な表⾯処理 表⾯処理の⽬的 ニッケルメッキ（耐⾷性‧外観向上） 防錆（耐⾷性向上） スズメッキ（はんだ付け性向上） 導電性向上 亜鉛メッキ+クロメート処理 外観品質の向上 加⼯性‧組⽴性の向上 材料選定は設置環境（屋内/屋外）や⽤途（⾼電圧/低電圧）、規格要求などを考慮して⾏われます。 環境負荷低減のため、RoHS指令に対応した材料選定も重要です。

ホームページにて、カタログPDFを ダウンロードいただけます

製品仕様一覧 -INDEX- ■ ビス仕様について 結線ビスタイプ一覧となります。 ビス付き品をご希望の場合、標準ビスタイプのものが組込みされ納入されます。※製品仕様参照 表面処理 タイプ 名称 パーツ組合せ 外観 (メッキ) 角座金及び Type① フリータンシビス(SW付) Ni スプリングワッシャー付 Type② フリータンシビス(SW無) 角座金付 Ni 平ワッシャー及び Type③ セムスバインド(PW-SW) Ni スプリングワッシャー付 Type④ セムスバインド(SW) スプリングワッシャー付 Ni 平ワッシャー及び Type⑤ セムスナベ(PW-SW) Ni スプリングワッシャー付 Type⑦ セムスナベ(SW) スプリングワッシャー付 Ni Type⑧ バインド(又はナベ) 十字穴付ネジ Ni ■ ストレートタイプ 下記一覧表に記載の型名は、ビス無し ( 基板端子本体のみ ) となります。 ビス付き品はオプションとなりますので、ご希望の場合は型名の後に「S」をご記載ください。例： F4076DS F4076DS-15L ビス仕様 ( 形状・材質・メッキ ) は変更可能です。ご希望の場合は弊社営業部にお気軽にご相談ください。 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4050A 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4050B 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4050C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4051A 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4051B 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4051C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 5

製品仕様一覧 -INDEX- ■ ストレートタイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4053A 9P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4053C 9P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4054A 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4054C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4058A 9P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4059C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4060A 9P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4063C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4064A 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4064B 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4064C 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4066C 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4069A 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4071B 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4076D 10P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ F4076D-15L 10P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ F4076D-20L 10P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ F4077B 10P 10A～20A 10A(0.75㎟) 15A(1.25㎟) 20A(2㎟) 黄銅 t=0.8 Sn M3.5×7L Type② 鉄 Ni Type①② F4081A 11P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4083A 11P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4084A 11P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4088A 11P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4092C 11P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.0 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4097C 11P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4097C-15L 11P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4097C-20L 11P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4097C-30L 12P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4099D 12P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 60A～ F4100D 12P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M5×12L Type① 鉄 Ni Type③④⑤ 70A(14㎟) F4107A 12P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4108A 12P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4109A 12P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4111H 12P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn φ3.6穴 F4112A 12P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4113C 13P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4117B 13P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4119A 13P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 6

製品仕様一覧 -INDEX- ■ ストレートタイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4119C 13P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 60A～ F4120E 13P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ 70A(14㎟) F4121A 13P 30A～40A 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4121C 13P 30A～40A 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4122C 13P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4124C 13P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4125D 13P 130A 130A(38㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4125E 13P 130A 130A(38㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4126D 14P 130A 130A(38㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4126E 14P 130A 130A(38㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4128D 14P 100A 100A(38㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4128E 14P 100A 100A(38㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4131D 14P 50A～70A 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4131E 14P 50A～70A 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4132A-15L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-20L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-25L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-30L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-35L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-40L 15P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-45L 15P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 60A～ F4140C-10L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140C-15L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140C-20L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140D-10L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140D-15L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140D-20L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) FP422A 15P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ FP425A 15P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ FP439A 15P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type① 鉄 Ni Type③④⑤⑦ リン F4141C 16P 20A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) t=0.8 Ni M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 青銅 F4144C 16P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ ■ ストレート2極タイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4093D 16P 70A 70A(14㎟) 黄銅 t=1.2 Sn M5×12L Type⑧ 黄銅 Ni Type③④⑤ F4118D 16P 70A 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 7

製品仕様一覧 -INDEX- ■ ライトアングルタイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4052A 16P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4061A 16P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4062C 16P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4070A 16P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4070C 16P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4074C 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4082C 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4082H 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn φ4.5穴 F4085C 17P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4087C 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4094A 17P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4102C 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4x6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4130D 17P 50A～70A 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4130E 17P 50A～70A 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4133D 17P 100A 100A(38㎟) 黄銅 t=1.6 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4133E 17P 100A 100A(38㎟) 黄銅 t=1.6 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4142C 18P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×7L Type⑧ 黄銅 Ni Type③④⑤⑦ F4142D 18P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤⑦ F4143H 18P 30A 黄銅 t=0.8 Sn φ3.5穴 ■ 表面実装タイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4134A 18P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=1.2 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4134C 18P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ ■ 傾斜タイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4096C 18P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4123D 18P 40A～70A 40A(5.5㎟) 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤⑦ 8

ストレートタイプ 品番 F4050 F4051 F4053 F4054 外観 高さ 6.5 6.5 6.3 2 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 20A～40A 20A～40A 15A～30A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4050A M3×6L F4051A M3×6L F4053A M3×6L F4054A M3×6L ビス サイズ F4050B M3.5×6L F4051B M3.5×6L F4053C M4×6L F4054C M4×6L F4050C M4×6L F4051C M4×6L - - - - 品番 F4058 F4059 F4060 F4063 外観 高さ 6 3.4 6 10 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 15A～30A 20A～40A 15A～30A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4058A M3×6L F4059C M4×6L F4060A M3×6L F4063C M4×6L ビス サイズ - - - - - - - - - - - - - - - - 9

ストレートタイプ 品番 F4064 F4066 F4069 F4071 外観 高さ 6.5 3.4 30 2 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 20A～40A 20A～40A 20A～40A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4064A M3×6L F4066C M4×6L F4069A M3×6L F4071B M3.5×6L ビス サイズ F4064B M3.5×6L - - - - - - F4064C M4×6L - - - - - - 品番 F4076 F4076-15L F4076-20L F4077 外観 高さ 10 15 20 5.7 基板 加工例 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t2.0 定格 40A～70A 40A～70A 40A～70A 10A～20A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ フリータンシビス Type② F4076D M5×8L F4076D-15L M5×8L F4076D-20L M5×8L F4077B M3.5×7L ビス サイズ - - - - - - - - - - - - - - - - 10

ストレートタイプ 品番 F4081 F4083 F4084 F4088 外観 高さ 16 27 9 20 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 15A～30A 15A～30A 15A～30A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4081A M3×6L F4083A M3×6L F4084A M3×6L F4088A M3×6L ビス サイズ - - - - - - - - - - - - - - - - 品番 F4092 F4097 F4097-15L F4097-20L 外観 高さ 3 10 15 20 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 定格 40A～70A 40A～70A 40A～70A 40A～70A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4092C M4×6L F4097C M4×6L F4097C-15L M4×6L F4097C-20L M4×6L ビス サイズ - - - - - - - - - - - - - - - - 11

ストレートタイプ 品番 F4097-30L F4099 F4100 F4107 外観 高さ 30 31.5 12 8 基板 加工例 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 定格 40A～70A 40A～70A 60A～90A 15A～30A (A) バインドビス Type⑧ バインドビス Type⑧ フリータンシビス Type① バインドビス Type⑧ F4097C-30L M4×6L F4099D M5×8L F4100D M5×12L F4107A M3×6L ビス サイズ - - - - - - - - - - - - - - - - 品番 F4108 F4109 F4111 F4112 外観 高さ 18 15 10 12.5 基板 加工例 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 定格 15A～30A 15A～30A 20A～40A 15A～30A (A) バインドビス Type⑧ バインドビス Type⑧ - バインドビス Type⑧ F4108A M3×6L F4109A M3×6L F4111H Φ3.6穴 F4112A M3×6L ビス サイズ - - - - - - - - - - - - - - - - 12

ストレートタイプ 品番 F4113 F4117 F4119 F4120 外観 高さ 3.4 8 10 10 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 定格 20A～40A 15A～30A 30A～50A 60A～90A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4113C M4×6L F4117B M3.5×6L F4119A M3×6L F4120E M6×10L ビス サイズ - - - - F4119C M4×6L - - - - - - - - - - 品番 F4121 F4122 F4124 F4125 外観 高さ 5.8 7.8 10.1 11.2 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 定格 30A～40A 20A～40A 20A～40A 130A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4121A M3×6L F4122C M4×6L F4124C M4×6L F4125D M5×8L ビス サイズ F4121C M4×6L - - - - F4125E M6×10L - - - - - - - - 13
