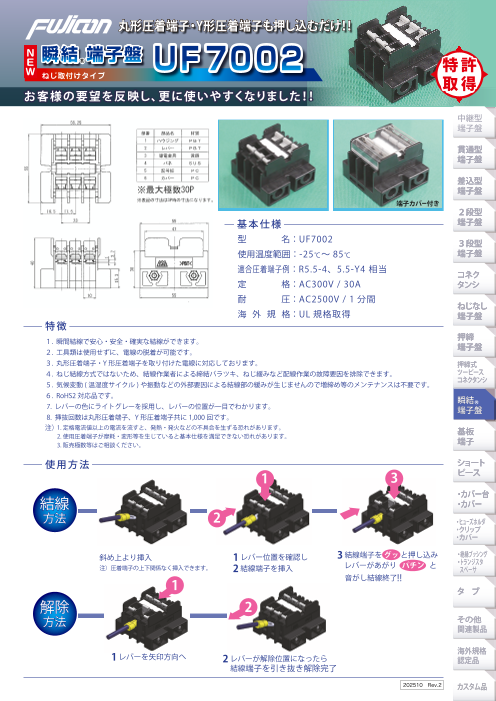

ねじ取付けタイプ　瞬結(R)端子盤 UF7002

丸形圧着端子・Y形圧着端子も押し込むだけ！！ N E ® W 特許 ねじ取付けタイプ 取得 お客様の要望を反映し、更に使いやすくなりました！！ 中継型 端子盤 貫通型 端子盤 差込型 端子盤 端子カバー付き ２段型 基本仕様 端子盤 型 名：UF7002 ３段型 使用温度範囲：-25℃～ 85℃ 端子盤 適合圧着端子例：R5.5-4、5.5-Y4 相当 コネク 定 格：AC300V / 30A タンシ 耐 圧：AC2500V / 1 分間 ねじなし 海 外 規 格：UL 規格取得 端子盤 特徴 １. 瞬間結線で安心・安全・確実な結線ができます。 押締 ２. 工具類は使用せずに、電線の脱着が可能です。 端子盤 ３. 丸形圧着端子・Y形圧着端子を取り付けた電線に対応しております。 押締式 ４. ねじ結線方式ではないため、結線作業者による締結バラツキ、ねじ緩みなど配線作業の故障要因を排除できます。 ツーピース ５. 気候変動 ( 温湿度サイクル ) や振動などの外部要因による結線部の緩みが生じませんので増締め等のメンテナンスは不要です。 コネクタンシ ６. RoHS2 対応品です。 瞬結 7. レバーの色にライトグレーを採用し、レバーの位置が一目でわかります。 ® 端子盤 8. 挿抜回数は丸形圧着端子、Y形圧着端子共に 1,000 回です。 注）1. 定格電流値以上の電流を流すと、発熱・発火などの不具合を生ずる恐れがあります。 2. 使用圧着端子が摩耗・変形等を生じていると基本仕様を満足できない恐れがあります。 基板 3. 販売極数等はご相談ください。 端子 使用方法 ショート 1 3 ピース ・カバー台 結線 ・カバー 方法 2 ・ヒューズホルダ ・クリップ ・カバー 斜め上より挿入 1 レバー位置を確認し 3 結線端子を グッ と押し込み ・絶縁ブッシング レバーがあがり パチン と ・トランジスタ 注）圧着端子の上下関係なく挿入できます。 2 結線端子を挿入 スペーサ 1 　音がし結線終了!! タ ブ 解除 2 方法 その他 関連製品 1 海外規格 レバーを矢印方向へ 2 レバーが解除位置になったら 認定品 結線端子を引き抜き解除完了 202510　Rev.2 カスタム品

評価試験内容と結果 No. 試験名 結　果 1 耐電圧試験 合　格 2 絶縁抵抗試験 合　格 3 接触抵抗試験 合　格 4 温度上昇試験 合　格 中継型 5 耐熱性試験 合　格 端子盤 6 耐寒性試験 合　格 貫通型 7 耐湿性試験 合　格 端子盤 8 振動・衝撃試験 合　格 差込型 9 塩水噴霧試験 合　格 端子盤 (5) ～ (9) は、各項目の試験後に耐電圧試験・絶縁抵抗試験・接触抵抗試験の結果をもって判定。 ２段型 温度サイクル試験 端子盤 10 温度サイクル試験後に振動試験・衝撃試験・塩水噴霧試験の結果をもって判定。 合　格 ※振動試験・衝撃試験・塩水噴霧試験後［耐電圧・絶縁抵抗・接触抵抗試験］を行う。 ３段型 端子盤 11 振動試験・衝撃試験後の処理試験 合　格 温度サイクル試験・耐電圧試験・接触抵抗試験の結果をもって判定。 コネク タンシ フルカスタム対応 瞬結端子盤を使用することで、配線工数・時間短縮、少人化にお勧めしております。 ねじなし 端子盤 押締 端子盤 押締式 ツーピース コネクタンシ ノイズフィルタ 瞬結 開閉器 ® 端子盤 基板 瞬結 リレー の技術を 端子 応用してみませんか？ ショート 様々な機器に瞬結をご利用いただけます。 ピース ・カバー台 ・カバー ・ヒューズホルダ ・クリップ 配電・制御盤 航空・宇宙事業 ・カバー ・絶縁ブッシング ・トランジスタ 空調制御システム スペーサ 商社情報 タ ブ 【お問い合わせ先】 フジコン株式会社 本 社：〒143-0023 東京都大田区山王三丁目27番6号 大森ラルタビル6階 その他 関連製品 ＜営業部＞ T E L：03-3755-5711(代表 ) 海外規格 FAX：03-3755-5885 認定品 E-mail：info@fujicon-tb.co.jp URL：http://www.fujicon-tb.co.jp/ カスタム品
