プロセス用放射温度計　IR-SAシリーズ

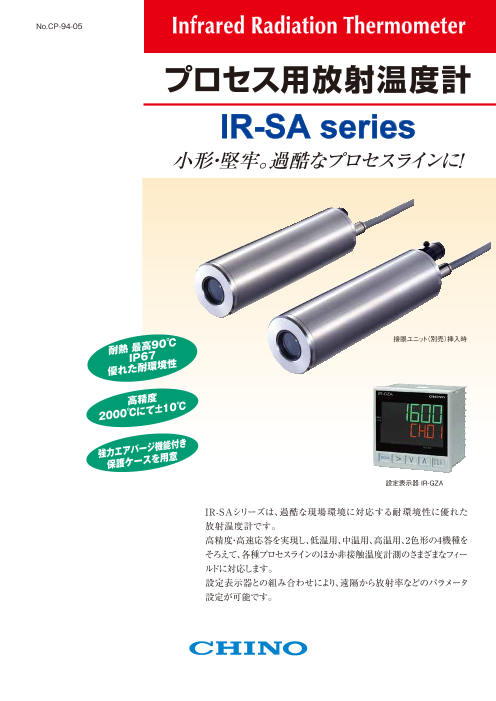

No.CP-94-05 Infrared Radiation Thermometer プロセス用放射温度計 IR-SA series 小形・堅牢。過酷なプロセスラインに！ 接眼ユニット（別売）挿入時 耐熱 最高90℃IP67 優れた耐環境性 高精度 2000℃にて± 10℃ 強力エアパージ機 能付き 保護ケースを用意 設定表示器 IR-GZA IR-SAシリーズは、過酷な現場環境に対応する耐環境性に優れた 放射温度計です。 高精度・高速応答を実現し、低温用、中温用、高温用、2色形の4機種を そろえて、各種プロセスラインのほか非接触温度計測のさまざまなフィー ルドに対応します。 設定表示器との組み合わせにより、遠隔から放射率などのパラメータ 設定が可能です。

コンパクトな本体に高機能を凝縮！ プロセス用放射温度計 IR-SA series ●優れた耐環境性。耐熱 最高90℃、IP67の防塵防水構造。 ●高温域のトレーサブルな目盛校正により高精度を実現。 ●小形・堅牢。φ50×170mm、ステンレスケース採用。 ●高速応答。中温用・高温用で0.002s、2色形で0.01s。 ●アナログ出力負荷抵抗780Ω。250Ω入力機器3台接続可能。 ●視定に新設計の接眼ユニットを用意。 　着脱式で複数共用が可能。 ●強力エアパージ機能付き保護ケースを用意。 ■形式 ■構成 ●低温用 　IR-SAB□□N　 ●設定表示器 IR-GZAとの組合せ IR-GZA0□N RS-485 RS-485（オプション） 測定径と測定距離 放射率、時定数など設定 パラメータ設定、温度読み出し 温度4～20mA DC 2点 　50：φ25／500mm 電源24V DC 警報出力 2点 　51：φ40／1000mm IR-SA 温度4～20mA DC 電源100－240V AC 　52：φ80／2000mm 　55：φ200／5000mm（オプション） ●設定表示器IR-GZAおよびパソコンとの組合せ パソコン 　5S：φ8／200mm（オプション） 　00：φ10／500mm IR-GZA0SN RS-485 （オプション） RS-232C データ収録 　01：φ20／1000mm RS-485 ソフト 放射率、時定数など設定 パラメータ設定、温度読み出し 　02：φ40／2000mm ラインコンバータ 電源24V DC 　05：φ100／5000mm（オプション） 電源100－240V AC IR-SA 温度4～20mA DC 　0S：φ4／200mm（オプション） ●パソコンを使用して複数台接続 IR-GZA0SN RS-485（オプション） ●中温用、高温用、2色形 パソコン 　IR-SA□□□A RS-485 パラメータ設定 パラメータ設定、温度読み出し 温度読み出し 機種・素子 RS-232C データ収録 ソフト 　Ｉ ：中温用・InGaAs IR-SA ラインコンバータ 　Ｓ：高温用・Si 　Ｈ：2色形・Si／InGaAs ■データ収録ソフト（別売） 測定径と測定距離 　10：φ5／500mm ●最大8台のIR-SAと組み合わせて、 　測定値トレンド表示、パラメータ 　11：φ10／1000mm 　設定などができます。 　12：φ20／2000mm 　15：φ50／5000mm（オプション） ■形式 　1S：φ2／200mm（オプション） IR-VXS1□ 　20：φ3／500mm 言語判別 　21：φ5／1000mm 　Ｊ：日本語 　22：φ10／2000mm 　Ｅ：英語 　25：φ25／5000mm（オプション） 　2S：φ1／200mm（オプション） ■動作環境 測定画面 OS Windows2000／XP／Vista／7／10 動作環境 ハードディスク 空き容量：約20MB以上 ドライブ CD-ROM（インストール時に使用） ・リアルタイムトレンド表示 機　　能 ・データ保存（CSV形式）・再生・プリント印刷 ・パラメータ設定および読み出し ・ゼロスパン調整（ラインコンバータと直接接続の場合のみ） 別 売 品 ・ラインコンバータ ・通信ケーブル（ラインコンバータ、パソコン接続用）

4機種から用途に適した1台を選択！ ■仕様 低温用 中温用 高温用 2色形 機　種 IR-SAB IR-SAI IR-SAS IR-SAH 測定方式 広帯域放射温度計 狭帯域放射温度計 2色温度計 検出素子 焦電素子 InGaAs Si Si／InGaAs 測定波長 8～14μm 1.55μm 0.9μm 0.9／1.55μm 測定範囲 2500℃ 2000℃ 1500℃ 1000℃ 500℃ 0℃ 0～1000℃ 300～1600℃ 600～2500℃ 900～2500℃ 満…測定値の±0.2%±2℃ 精度定格 200℃未満…±2℃ 1000℃未 ±0.5% 200℃以上…測定値の±1% 1000℃以上1500℃未満…測定値の±0.4% 1500℃未満…測定値の 1500℃以上…測定値の±0.5% 1500℃以上…測定値の±0.6% 再現性 0.2℃ 1℃ 度ドリフト 0.1℃／℃ 0.1℃／℃または測定値の0.015%／℃の 0.2℃／℃または 温 どちらか大きい値 測定値の0.02%／℃の どちらか大きい値 分解能 0.5℃ 1℃ 応答時間（95%） 0.2s 0.002s 0.01s レンズ口径 φ15mm φ10mm 距離係数 25、50 100、200 視定方法 レーザ投光器（別売）を使用 接眼ユニット（別売）を使用 放射率設定範囲 1.999～0.200 1.999～0.050 1.250～0.750（放射率比） 使用温度範囲 0～50℃ 0～90℃ 消費電力 約5VA 約2.4VA ■測定径と距離の関係 ■共通仕様 IR-SAB 光学系 レンズ集光、固定焦点方式 設定方法 通信RS-485を使用し設定表示器から設定 形　式 測定径と測定距離 形　式 測定径と測定距離 DELAY…一次遅れ φ55 φ25 φ15 φ35 φ10 φ15 　　　　変調時定数　0～99.9（s 時定数0=REAL） 50 00 信号変調 PEAK…最高値のトレース 500 0 1000 1000 500 0 　　　減衰率 0、2、5、10℃／s 選択 φ95 φ40 φ15 φ55 φ20 φ15 　　　（ 減衰率0＝ピークホールド） 51 01 0 4～20ｍA DC アイソレート出力 100 0 2000 0 2000 1000 アナログ出力 許容負荷抵抗…780Ω以下（IR-SABは530Ω以下） φ180 φ80 φ15 φ100 φ40 φ15 スケーリング…測定温度範囲内で任意に設定可能 52 02 通信インターフェイス RS-485 20 0 4000 00 4000 2000 0 電源 24V DC、830mA（設定表示器より供給） φ420 φ220 55 φ200 φ15 05 φ100 φ15 接続方法 コネクタ（専用ケーブルを使用） (オプション） 0 (オプション） 0 10000 5000 10000 5000 ケース材料 ステンレス φ31 外形寸法 φ50×D170mm 5S φ8 φ15 φ23 0S φ4 φ15 (オプション） 質量 約0.7kg 200 0 (オプション） 200 0 400 400 防塵防水構造 IP67 適合規格 RoHS指令（IR-SABを除く） IR-SAI、IR-SAS、IR-SAH ■外形寸法 形　式 測定径と測定距離 形　式 測定径と測定距離 ●IR-SAB φ20 φ5 φ10 φ15 設置板 φ3 φ10 （標準付属） 10 20 φ カバーガラス 防水コネクタ 2 1000 500 0 1000 500 0 0 BaF2 IR-SA φ30 No. φ10 φ10 φ20 φ5 φ10 11 21 1000 0 2000 2000 1000 0 170 φ50 φ20 φ10 φ30 φ10 φ10 12 22 20 0 4000 00 4000 2000 0 φ110 φ60 ●IR-SAI、IR-SAS、IR-SAH 設置板 15 φ50 φ10 25 φ25 φ10 （標準付属） (オプション） 視定具挿入孔（キャップ） 50 0 (オプション） 0 10000 00 10000 5000 1S φ14 φ2 φ10 2S φ12 φ1 φ10 (オプション） 200 0 (オプション） 200 0 400 400 170 9 37 t=2 ※IR-SA本体前面レンズ部からの距離 防水コネクタ 単位：mm φ20 φ50 φ50 8.5 14.5 R3 R5 35 R4 1 R4 1

フィールドに合わせて多彩なアクセサリを用意！ ●設定表示器 IR-GZA ●アクセサリ（別売） IR-SAと組み合わせて、放射率の設定、測定値表示を行うとともにIR-SAへ ●接眼ユニット※1 ●接眼フィルタ※1 直流電源を供給します。壁掛形収納ボックスも用意。 　形式：IR-ZYTSA 　形式：IR-ZCLF IR-SA本体に挿入して測定視野の確認を行い、 高温物体を視定する際に目を保護するための ■形　式 より正確な位置合わせが可能です。 減光フィルタです。 IR-ZYTSAと組合わせて使用します。 IR－GZA□□□ 接眼ユニット挿入口 適用機種 適用機種 アナログ入力 防水コネクタ IR-SAI IR-SAI 0 ： なし IR-SAS IR-SAS 1 ： 放射率リモート IR-SA本体 IR-SAH IR-SAH 2 : 反射補正 視度調整リング 固定ネジ 固定ネジ M3 　 ※組み合わせ機種をご確認ください 　　 （ 2色形は不可） 取付けネジ 通信インターフェイス N ： なし S ： RS-485 防湿処理（オプション） N ： なし C ： 基板防湿処理 (26.8) 出荷時寸法※2 17 ■仕　様 70.7 放射温度計接続：通信 RS-485 ※1 接眼ユニット、接眼フィルタは取り外しが可能なため、１つで複数台の設置作業に使用できます。 機 能：温度表示、パラメータ設定および放射温度計へのパラメータ伝送 ※2 視度調整により変動します 温度警報判定、信号変調処理、アナログ温度信号伝送 接続可能台数：1台（IR-GZA2□□は2台） ●レーザ投光器※3 設定パラメータ：放射温度計パラメータ伝送用 放射率（比）…1.999～ 0.050 　保護ケース収納用　形式：IR-ZYLZ2 信号変調モード、信号変調時定数・減衰率、アナログ IR-SABの測定位置確認時および保護ケース収納時、置きかえて使用します。 出力スケーリング 適用機種 温 度 計 情 報：温度値、自己診断情報 IR-SAB 信 号 変 調：DELAY…一次遅れ 　（変調時定数…0.0～ 99.9s、0.1sステップまたは 　　　　　　　 0.00 ～ 9.99s、0.01sステップ任意設定） 170 　　変調時定数 0=REAL ※3 レーザ投光器は取り外しが可能なため、１つで複数台の設置作業に使用できます。 　PEAK…最高値のトレース 　　減衰率…0、2、5、10.0℃/sより選択 ●接続ケーブル 表 示：温度、イベントステータス M3.5チップ ア ナログ 出 力：出力 1…IR-GZA処理出力 形式：IR-ZYRC□□□ 長さ指定 防水コネクタ 外径φ7.3　シールドケーブル 4 ～ 20mA DC、許容負荷抵抗　600Ω以下 更新周期　0.1s 　002：2m 　005：5ｍ 精　　度　出力範囲の±0.3％ 　010：10m 出力 2…IR-SA 直接出力 　020：20m （40） 80 L（m） 4～ 20mA DC、負荷抵抗 780Ω以下、IR-SABは530Ω以下 　100：100m イ ベ ント 出 力：点数　2点 　 ※上記以外の長さはお問合せください。 上限・上上限・下限・下下限温度警報、温度計自己診断警報より 　2つを選択 ●保護ケース リレーa接点出力（コモン共通） 　形式：IR-ZYCH 接点容量　240V AC 1.5A、30V DC 1.5A 温度・煙・粉塵・油煙など悪環境下での現場測定時、 パージエア入口 外 部 入 力 ※：IR-GZA1□□…放射率リモート4～ 20mA（任意スケーリング可能） IR-SAを収納するケースです。 G 3/8 IR-GZA2□□…反射補正入力 4～ 20mA、Pt100、 冷却水入口 水冷、エアパージ機能を備えています。 G 3/8 放射温度計（Ch31）、キー入力 ：IR-GZA□S□…RS-485 φ140 119 81 冷却水出口 上位通信インターフェイス※ 68 G 3/8 使 用温度範囲：－10～ 50℃　※密着計装時は－10～ 40℃ 使用湿度範囲：20～ 90％RH（ただし結露しないこと） φ46 放射温度計電源：24V DC、830mA 電 源：100～ 240V AC フリー電源 50/60Hz P.C.D 消 費 電 力：100V AC 最大 28VA、240V AC 最大 36VA 116 取 付 方 法：パネル埋め込み取付 3-φ12 225 質 量：約 0.5 ㎏ M50×1.0 250 ※オプション ■外形寸法 ●エアパージフード パネルカット 　形式：IR-ZYSS IR-GZA 保護ケースIR-ZYCHと組み合わせて外来光を遮断する機能と、エアガイドにより測定光路を 確保する機能を備えています。 HOLD LOCK M50×1 EV1　EV2 92＋0.8　0 MＯDE SEL ENT 96 8 65 300 90（端子カバー取付時） 単位：mm 単位：mm ※本カタログに記載されている会社名、製品名などは各社の商標または登録商標です。 安全に関するご注意 ●本製品は、一般工業計器として設計・製造したものです。 ●本製品の設置・接続・使用に際し、取扱説明書をよくお読みの上、正しくご使用ください。 ●記載内容は性能改善等により、予告なく変更することがありますのでご了承ください。 ●本カタログの記載内容は2024年16月現在のものです。最新情報は弊社Webサイトでご確認ください。 東日本支店 〒173-8632　東京都板橋区熊野町 32-8 名古屋支店 〒450-0001 愛知県名古屋市中村区那古野 1-47-1 　　　　 ☎03（3956）2205（代） FAX03（3956）2477 　　　　　（名古屋国際センタービル） 東　　京 ☎03（3956）2401　大　　宮 ☎048（643）4641　 　　　　 ☎052（581）7595（代） FAX052（561）2683 宇 都 宮 ☎028（612）8963　千　　葉 ☎043（224）8371 名 古 屋 ☎052（581）7595　富　　山 ☎076（441）2096 仙　　台 ☎022（227）0581　立　　川 ☎042（521）3081　 静　　岡 ☎054（255）6136 高　　崎 ☎0274（42）6611　神 奈 川 ☎046（295）9100 水　　戸 ☎029（224）9151　 （販売店） 大阪支店 〒564-0063　大阪府吹田市江坂町 1-23-101 　　　　（ 大同生命江坂ビル） 本　　社 〒173-8632　東京都板橋区熊野町 32-8 　　　　 ☎06（6385）7031（代） FAX06（6386）7202 　　　　 ☎03（3956）2111（大代） FAX03（3956）8927 大　　阪 ☎06（6385）7031　広　　島 ☎082（261）4231 大　　津 ☎077（526）2781　福　　岡 ☎092（481）1951 URL : https://www.chino.co.jp/ 岡　　山 ☎086（473）7400　北 九 州 ☎093（531）2081 Cat.No. CP-94-05 Juan. '24-0015 Printed in Japan ◯I 138 96 112（取付具寸法） （H）93.2×（W）89 92＋0.8　0 φ11.8 φ20 φ50 φ20 φ50 φ15.5 φ17 φ22 φ17 52 φ81 φ100
