三相サイリスタレギュレータ　JWシリーズ

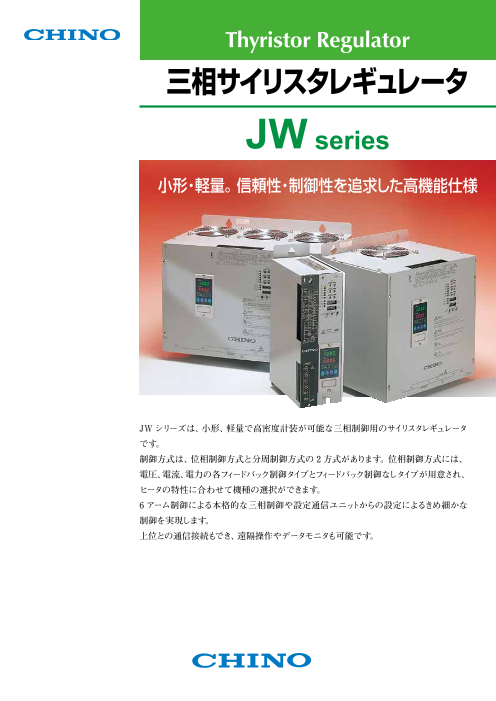

Thyristor Regulator 三相サイリスタレギュレータ JW series 小形・軽量。信頼性・制御性を追求した高機能仕様 JW シリーズは、小形、軽量で高密度計装が可能な三相制御用のサイリスタレギュレータ です。 制御方式は、位相制御方式と分周制御方式の 2 方式があります。位相制御方式には、 電圧、電流、電力の各フィードバック制御タイプとフィードバック制御なしタイプが用意され、 ヒータの特性に合わせて機種の選択ができます。 6 アーム制御による本格的な三相制御や設定通信ユニットからの設定によるきめ細かな 制御を実現します。 上位との通信接続もでき、遠隔操作やデータモニタも可能です。

各種のヒータ特性に対応した制御を実現。 ■特　長 ●コンパクトな一体形構造 横幅の狭いスリムな構造で、高密度計装が可能です。 弊社 JTシリーズと同一の取付けピッチを採用し、既設品の更新も容易 です。 ●設定通信ユニットを用意 現在の電圧値、電流値、電力値などの測定値表示、各パラメータの設定、 運転の切替操作などが可能です。 各パラメータにより、細かな制御を実現します。 通信付機種では、RS-422Aもしくは RS-485 により、パソコンなどの上位 通信を介して、データのモニタや各パラメータの設定ができます。 ●断線警報と電流制限を標準搭載 ヒータ断線警報機能と電流制限機能を標準で搭載しています。 （ヒータ断線警報機能は SiC 系ヒータには適用できません。） ●充実した保護機能を搭載 過電流時にはサイリスタのゲートオフ、負荷短絡時には速断ヒューズ溶断、 ヒートシンク過昇温時にはサイリスタのゲートオフなどの充実した保護機能 を搭載しています。 三相制御に便利な相順異常警報や欠相警報などの警報機能も搭載し ています。 ●外部トランス仕様を用意 ■形　式 同期信号入力部（制御回路電源入力部）と主回路を分離し、別途端子 JW □□□□□□□□□ 6 を設けた仕様で、サージなどの異常電圧による破損を軽減します。 電源電圧＊ 1 ●６アーム制御を採用 　20：200V AC（200V ／ 220V ／ 240V） 三相制御の場合、3アーム制御が一般的でしたが、制御性の向上を目指 　40：400V AC（380V ／ 400V ／ 440V） し、6アーム制御を採用しました。 　46：460V AC　48：480V AC 6アーム制御は、トランス負荷の場合に、その特性が顕著に現れ、制御性 　4X：400V AC 外部トランス仕様 　99：その他 の向上、不平衡負荷への対応、高調波ノイズの低減などが期待できます。 定格電流＊ 2 　010： 10A　　150：150A 　020： 20A　　200：200A 　030： 30A　　250：250A 　050： 50A　　300：300A ［6アーム］ 　075： 75A　　400：400A 不平衡負荷 　100：100A　 500：500A 制御方式 　Ｖ：位相制御・電圧フィードバック方式／ 偏磁 強い 高調波が しにくい 　　　分周制御方式 少ない JW トランス 　Ａ：位相制御・電流フィードバック方式／ 　　　分周制御方式 電圧波形 　Ｗ：位相制御・電力フィードバック方式／ 　　　分周制御方式 　Ｎ：位相制御・フィードバックなし／ 　　　分周制御方式 　Ｚ：分周制御方式 電流波形 速断ヒューズ＊ 3 　Ｎ：なし ［3アーム］ 不平衡負荷 　Ａ：内蔵 設定通信ユニット＊ 4 　０：なし 偏磁 弱い 　１：本体取付け 高調波が しやすい 　２：パネル取付け 多い JW トランス 　３：本体取付け（通信付き） 　４：パネル取付け（通信付き） 電圧波形 CT機能＊ 5 　０：外付け（なし） 　１：内蔵 ＊ 1　外 部トランス仕様を選択した場合、別途外部トランスセット「SH-JWT40」が必要です 　　 電源電圧「99」についてはお問い合せください 電流波形 ＊ 2　電 源電圧が外部トランス仕様の場合、50A 以下は選択できません 定格電流 750A、1000A 用についてはお問い合わせください ＊ 3　速断ヒューズで定格電流が「010」または「020」の場合「A」は選択できません ＊ 4　設 定通信ユニットで「パネル取付け」の場合、別途、専用ケーブル「SH-JUK3」3m、または「SH-JUK5」5m が必要です ＊ 5　C T 機能で定格電流が 100A 以上の場合「1」は選択できません。75A 以下でも CT 外付を希望する場合「0」を選択してください

各種のヒータ特性に対応した制御を実現。 JW series ■一般仕様 相 数：三相 外部設定種類：勾配（AI1） 定 格 電 圧：200V AC（200V ／ 220V ／ 240Vスイッチにて選択） エレベーション（AI2） 400V AC（380V ／ 400V ／ 440Vスイッチにて選択） 電流制限（AI3） 460V AC、480V AC 外部接点種類：運転状態（DI1…運転／停止） 　いずれか指定（主回路電源と制御回路電源は共通電源） 制御方式（DI2…位相制御／分周制御） 　＊400V 仕様に外部トランス仕様を用意 設定方式（DI3…前面設定／外部設定） 定 格 電 流：10A、20A、30A、50A、75A、100A、150A、200A、250A、 冷 却 方 式：定格電流 75A 以下は自然空冷方式 　300A、400A、500A いずれか指定 定格電流 100A 以上は強制空冷方式 　＊定格電流 750A、1000A についてはお問い合わせください 使用温度範囲：− 10 〜 55℃ 定格周波数：50 ／ 60H（z 自動選択） 　ただし40℃以上は下記のディレーティング特性による 制 御 方 式：位相制御方式、分周制御方式 許 100 ア ー ム 数：6アーム 容 80 フィードバック方式：電圧、電流、電力フィードバック 負 60 荷 40 制御入力信号：4 〜 20mA DC（入力抵抗は約 100Ω） 電 20 流 1 〜 5V DC（入力抵抗は約 50ｋΩ） （％） 0－10 0 10 20 30 40 50 55 外部設定入力：ボリューム信号（10kΩを推奨） 周囲温度（℃） 外部接点入力：外部信号　無電圧接点またはオープンコレクタ 使用湿度範囲：30 〜 90％r（hただし結露しないこと） 　　　　　　（外部接点容量　5mA　5V DC 以上） 質 量：10A、20A…約 5kg 外部CT入力：定格電流に対し0 〜 5A AC（3 個の CT が必要） 30A、50A…約 8kg 勾 配：出力範囲の 0 〜 100％ 75A、100A…約 13kg エレベーション：出力範囲の 0 〜 100％ 150A 〜 250A…約 22kg ソフトスタート：約 1 〜 20 秒 300A 〜 500A…約 36kg 電 流 制 限：出力範囲の 0 〜 100％ 取 付 方 法：パネル取付け 不平衡調整：約 10％の範囲で出力値のバランス調整が可能 使 用 条 件：基準動作条件 出 力 範 囲：供給電圧の 0 〜 98％ 　　…周囲温度範囲　23℃± 2℃ 出 力 精 度：フィードバックなしの場合、定格電圧の± 10％ 　　　周囲湿度範囲　55％± 5％rh 　電圧フィードバックの場合、定格電圧の± 3％ 　　　（ただし結露しないこと） 　　（定格電圧± 10％、負荷抵抗 1 〜 10 倍以内変動時） 　　　電源電圧　定格電圧± 1％ 　電流フィードバックの場合、定格電流の± 3％ 　　　電源周波数　定格周波数 　　（定格電圧± 10％、負荷抵抗 1 〜 10 倍以内変動時） 　正常動作条件 　電力フィードバックの場合、定格電力の±３％ 　　…周囲温度範囲　− 10 〜 55℃ 　　（定格電圧± 10％、負荷抵抗 1 〜 3 倍以内変動時） 　　　周囲湿度範囲　30 〜 90％rh 　 ただし定格の 10 〜 90％の範囲における精度、CT の誤差分 　　　（ただし結露しないこと） は含まず。基準動作条件にて 　　　電源電圧　定格電圧± 10％ 適 用 負 荷：抵抗負荷、誘導性負荷 　　　電源周波数　定格周波数± 2Hz 　（誘導性負荷…位 相制御方式、変圧器一次側制御、 環 境 規 制： RoHS 環境規制規格…EN IEC63000 適合 磁束密度 1.2T 以下を推奨） ■設定通信ユニット 最小負荷電流：0.5A 以上（定格電圧 98％出力時） 主な設定項目：運転状態（運転／停止）、制御方式（位相／分周） 警 報 種 類：過電流警報（警報出力　AL1） 出力方式（自動／手動）、警報出力（ON ／ OFF） 　速断ヒューズ溶断警報（警報出力　AL1） 手動出力値、フィードバック方式 　ヒートシンク過昇温警報（警報出力　AL1） 勾配、エレベーション、ソフトスタート 　ヒータ断線警報（警報出力　AL2） SV 上限、SV 下限、ヒータ断線警報（ON ／ OFF） 　サイリスタ素子異常警報（警報出力　AL2） ヒータ断線警報断線率、検出時間 　不平衡警報（警報出力　AL2） 電流制限（ON ／ OFF）、電流制限値 　相順異常警報（警報出力　AL3） 不平衡警報（ON ／ OFF）、不平衡警報不平衡率 　欠相警報（警報出力　AL3） 通信プロトコル、アドレス、通信速度 　周波数異常警報（警報出力　AL3） キャラクタ、パルス周期、スケーリングなど 　運転異常警報 測定値表示：電流値、電圧値、電力値、負荷抵抗値など 警報出力数：3 点（AL1、AL2、AL3） エラー表示：エラー表示、警報発生表示 　警報出力　AL1、AL2…警報発生で出力 ON 通 信 種 類：RS-422A、RS-485 　　　　　　AL3　　 …警報発生で出力 OFF 通 信 方 式：半二重調歩同期方式 警 報 出 力：メカリレー出力 a 接点 通信プロトコル：MODBUS（RTU ／ ASCII） 　最大負荷　240V AC　1A、30V DC　1A 通 信 速 度：19200bps、9600bps 　最小負荷　5V DC　10mA 以上 使用温度範囲：− 10 〜 55℃ 　電気的寿命　10 万回以上 使用湿度範囲：30 〜 90％rh（ただし結露しないこと） 　接点保護素子　内蔵せず（別売で用意） 電 源：本体から供給 過電流保護機能：負荷短絡時に速断ヒューズ溶断 質 量：約 50ｇ 　定格電流の約 120％で出力 0％（ゲートオフ） 取 付 方 法：本体取付けまたはパネル取付け 　電流制限機能により任意に上限出力値を設定可能 　ただしパネル取付けの場合、別売の専用ケーブルが必要です

JW series ■外形寸法 ● 10A、20A ● 30A、50A φ9 設定端子M3 設定端子M3 主回路端子 M4 U1 U2 保護導体端子 M4 V1 V2 W1 W2 U1 U2 V1 V2 W1 W2 190 保護導体端子 M4 表 100 28 33 28 33 28 94.5 示 200 200 器 主回路端子 M5 ● 75A、100A ● 150A、200A、250A 210 φ9 260 φ9 設定端子 M3 設定端子M3 ※1外部トランス接続用端子 M4 ※1 U1、V1、W1 外部トランス接続用端子 M4 保護導体端子 M4 U2、V2、W2 U1 U2 V1 V2 W1 W2 U1 U2 V1 V2 W1 W2 28 56 28 56 28 19 110.5 288 220 70 67 70 67 70 ＊131 主回路端子 M6 420 240 ● 300A、400A、500A 主回路端子 M10 保護導体端子 M4 ＊ 250A タイプは 141 260 φ9 ●設定通信ユニット φ18 50 11 46 3.5 本体接続用コネクタ 設定端子 M3 ※1外部トランス接続用端子 M4 保護導体端子 M4 2-φ3.5 （7）（3） ＊M12 主回路端子 U1 U2 V1 V2 W1 W2 10 50 70 67 33 37 67 70 154 420 240 ＊ 500A タイプは M16 単位：mm ※ 1　外部トランス仕様に限り、外部トランス接続用端子（同期信号端子）が付属 ※ 2　設定端子、外部トランス接続用端子はカバー内部に収納 ●本カタログに記載されている会社名、製品名などは各社の商標または登録商標です。 安全に関するご注意 ●本製品は、一般工業計器として設計・製造したものです。 ●本製品の設置・接続・使用に際し、取扱説明書をよくお読みの上、正しくご使用ください。 ●記載内容は性能改善等により、予告なく変更することがありますのでご了承ください。 ●本カタログの記載内容は2024年9月現在のものです。最新情報は弊社Webサイトでご確認ください。 東日本支店 〒173-8632　東京都板橋区熊野町 32-8 名古屋支店 〒450-0001 愛知県名古屋市中村区那古野 1-47-1 　　　　 ☎03（3956）2205（代） FAX03（3956）2477 　　　　　（名古屋国際センタービル） 東　　京 ☎03（3956）2401　大　　宮 ☎048（643）4641　 　　　　 ☎052（581）7595（代） FAX052（561）2683 宇 都 宮 ☎028（612）8963　千　　葉 ☎043（224）8371 名 古 屋 ☎052（581）7595　富　　山 ☎076（441）2096 仙　　台 ☎022（227）0581　立　　川 ☎042（521）3081　 静　　岡 ☎054（255）6136 高　　崎 ☎0274（42）6611　神 奈 川 ☎046（295）9100 水　　戸 ☎029（224）9151　 （販売店） 大阪支店 〒564-0063　大阪府吹田市江坂町 1-23-101 　　　　（ 大同生命江坂ビル） 本　　社 〒173-8632　東京都板橋区熊野町 32-8 　　　　 ☎06（6385）7031（代） FAX06（6386）7202 　　　　 ☎03（3956）2111（大代） FAX03（3956）8927 大　　阪 ☎06（6385）7031　広　　島 ☎082（261）4231 大　　津 ☎077（526）2781　福　　岡 ☎092（481）1951 URL : https://www.chino.co.jp/ 岡　　山 ☎086（473）7400　北 九 州 ☎093（531）2081 Cat.No.CX-92-07 Sep. '24 Printed in Japan ◯I PDF 25 440 30 15 280 30 φ18 13 300 12 325 φ9 13 300 12 13 470 12 325 495 25 25 270 30 15 280 30 65 104 98 13 300 12 325 13 300 12 325 90 ･ φ18 φ18 8 φ1
