Page1

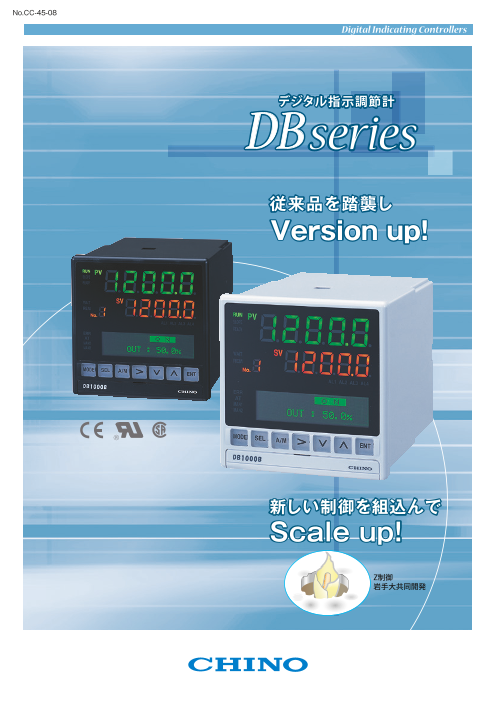

DB series No.CC-45-08
端子板図
オプション端子 第１出力端子
V・mA（＋）端子
4線式測温抵抗体（A）端子 オ
1 12 19 26 35 H ン M3
オ オ 電流・電圧・SSR駆動パルス（＋）
熱電対・mV（＋）端子
3線式・4線式測温抵抗体（A）端子 2 13 20 27 36 C フ M2 ンパ 電流・電圧・SSR駆動パルス（－）
ル オ
14 21 28 37 L ス M1 フ
形 サ デジタル指示調節計
熱電対・mV・V・mA（－）端子
3線式・4線式測温抵抗体（B）端子 3 15 22 29 38 R1 ー
3線式・4線式測温抵抗体（B）端子 4 16 23 30 39 ボ
RC 形
mA（－）端子 5 17 24 31 40 R2
6 18 25 32 41 DB series
第 第 7 9 10 11 33 42 第 第
１ ２ コモン コモン ４ ３
警 警 8 34 43 警 警
報 報 報 報
出 出 出 出
力 力 力 力
端 端 端 端
子 子 子 子
100-240V AC
24V AC/DC 従来品を踏襲し
■測定レンジ一覧 ■精度定格の詳細規定 Version up！
［マルチレンジ］ 入力種類 精度定格 例外規定
測定レンジ 測定範囲 測定レンジ 測定範囲 熱電対 B ±0.1％±1digit 400℃未満：規定外
熱 電 対 B 0.0 ～ 1820.0 ℃ 熱 電 対 PlatinelⅡ 0.0 ～ 1390.0 ℃
R 0.0 ～ 1760.0 ℃ 0.0 ～ 600.0 ℃ 400℃以上800℃未満：±0.2% ±1digit
0.0 ～ 1200.0 ℃ U －200.0 ～ 400.0 ℃ R､S 0℃以上400℃未満：±0.2% ±1digit
S 0.0 ～ 1760.0 ℃ L －200.0 ～ 900.0 ℃ N
K －200.0 ～ 1370.0 ℃ 直流電圧 10mV －10 ～ 10 mV
0.0 ～ 600.0 ℃ 20mV －20 ～ 20 mV K －200℃以上0℃ 未満：±0.2% ±1digit
－200.0 ～ 300.0 ℃ 50mV －50 ～ 50 mV または、±60μV相当値のいずれか大きい方
E －270.0 ～ 1000.0 ℃ 100mV －100 ～ 100 mV
0.0 ～ 700.0 ℃ 5V －5 ～ 5 V E －270℃以上0℃ 未満：±0.2% ±1digit
－270.0 ～ 300.0 ℃ 10V －10 ～ 10 V または、±80μV相当値のいずれか大きい方
－270.0 ～ 150.0 ℃ 直流電流 20mA 0 ～ 20 mA J －200℃以上0℃ 未満：±0.2% ±1digit
J －200.0 ～ 1200.0 ℃ 測温抵抗体 JPt100 －200.0 ～ 649.0 ℃
－200.0 ～ 900.0 ℃ －200.0 ～ 400.0 ℃ または、±80μV相当値のいずれか大きい方
－200.0 ～ 400.0 ℃ －200.0 ～ 200.0 ℃ T －270℃以上0℃ 未満：±0.2% ±1digit
－100.0 ～ 200.0 ℃ －100.0 ～ 100.0 ℃ または、±40μV相当値のいずれか大きい方
T －270.0 ～ 400.0 ℃ 旧Pt100 －200.0 ～ 649.0 ℃
－200.0 ～ 200.0 ℃ －200.0 ～ 400.0 ℃ U －200℃以上0℃ 未満：±0.2% ±1digit
C(WRe5-WRe26) 0.0 ～ 2310.0 ℃ －200.0 ～ 200.0 ℃ または、±40μV相当値のいずれか大きい方
W-WRe26 0.0 ～ 2310.0 ℃ －100.0 ～ 100.0 ℃
NiMo-Ni －50.0 ～ 1410.0 ℃ Pt50 －200.0 ～ 649.0 ℃ L －200℃以上0℃ 未満：±0.2% ±1digit
CR-AuFe 0.0 ～ 280.0 Ｋ Pt100 －200.0 ～ 850.0 ℃ C(WRe5-WRe26)
Ｎ 0.0 ～ 1300.0 ℃ －200.0 ～ 400.0 ℃ W-WRe26 0℃以上400℃ 未満：±0.3% ±1digit
PR5-20 0.0 ～ 1800.0 ℃ －200.0 ～ 200.0 ℃
PtRh40-PtRh20 0.0 ～ 1880.0 ℃ －100.0 ～ 100.0 ℃ NiMo-Ni
PlatinelⅡ
［測温抵抗体4線式］ CR-AuFe 0K以上20K 未満：±0.5% ±1digit
測定レンジ 測定範囲 測定レンジ 測定範囲 20K以上50K 未満：±0.3% ±1digit
測温抵抗体 JPt100 －200.0 ～ 649.0 ℃ 測温抵抗体 Pt50 －200.0 ～ 649.0 ℃
－200.0 ～ 400.0 ℃ Pt-Co 4.0 ～ 374.0 Ｋ PR5-20 0℃以上100℃ 未満： 規定外
－200.0 ～ 200.0 ℃ Pt100 －200.0 ～ 850.0 ℃ ±0.2％±1digit 100℃以上200℃ 未満：±0.5% ±1digit
－100.0 ～ 100.0 ℃ －200.0 ～ 400.0 ℃
旧Pt100 －200.0 ～ 649.0 ℃ －200.0 ～ 200.0 ℃ PtRh40- 0℃以上400℃ 未満：±1.5% ±1digit
－200.0 ～ 400.0 ℃ －100.0 ～ 100.0 ℃ PtRh20 400℃以上800℃ 未満：±0.8% ±1digit
－200.0 ～ 200.0 ℃ 直流電圧／直流電流 ±0.1％±1digit
－100.0 ～ 100.0 ℃
測温 Pt100 ±0.1％±1digit 測定レンジが「－100℃以上100℃」の
【規格一覧】 K、E、J、T、R、S、B、N：IEC584(1977、1982)、JIS C 1602-1995、JIS C 1605-1995
C(WRe5-WRe26)：JIS C1602-2015、W-WRe26、NiMo-Ni、PlatinelⅡ、CR-AuFe、 抵抗体 旧 Pt100 場合に限り、±0.15% ±1digit
PtRh40-PtRh20：ASTM Vol.14.03 JPt100
PR5-20：Johonson Matthey資料 Pt50
U、L：DIN43710-1985 Pt-Co ±0.15％±1digit 4K以上20K 未満：±0.5% ±1digit
Pt100：IEC751(1995)、JIS C 1604-2013 20K以上50K 未満：±0.3% ±1digit
旧Pt100：IEC751(1983)、JIS C 1604-1989、JIS C 1606-1989
JPt100：JIS C 1604-1989、JIS C 1606-1986 ※基準動作条件における測定レンジ換算精度。さらに、熱電対は基準点補償精度を加算する。
Pt50：JIS C 1604-1981 新しい制御を組込んで
＊本カタログに記載されている会社名、製品名などは各社の商標または登録商標です。 Scale up!
●このカタログの記載内容は2021年7月現在のものです。
Z制御
岩手大共同開発
神 奈 川
https://www.chino.co.jp/ 姫 路 079（288）7580
086（473）7400
Cat.No. CC-45-08 Jul.-'21-01 Printed in Japan B159
Page2

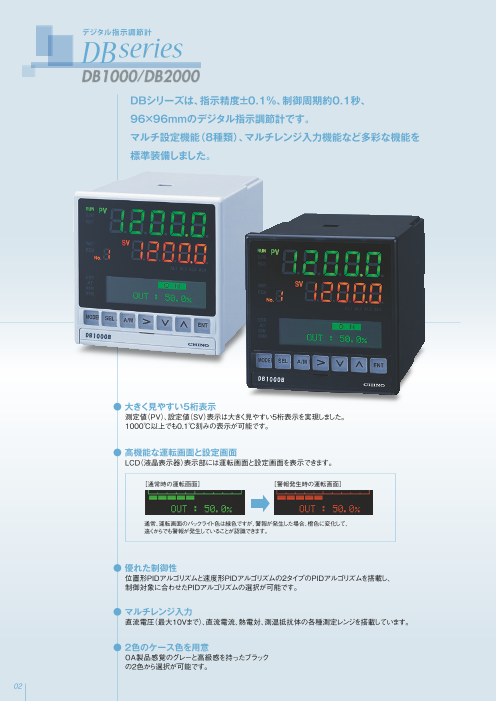

DB series
デジタル指示調節計
DB series ■主な用途
DB1000/DB2000 真空熱処理炉実態温度制御システム PLC
KP2000
DBシリーズは、指示精度±0.1%、制御周期約0.1秒、 タッチパネル
96×96mmのデジタル指示調節計です。 雰囲気温度
温度記録計 LE5000
マルチ設定機能（8種類）、マルチレンジ入力機能など多彩な機能を
標準装備しました。 DB1000
実体温度
1～4点
鋳造温度制御システム パソコン
プリンタ
ラインコンバータ 無停電電源
DB1000 DB1000
ヒータ・湯温切換 ヒータ・湯温切換
サイリスタ サイリスタ
レギュレータ レギュレータ
No.1炉 No.n炉
Z制御組込形 DB1000Z らくらくセットアップ！
● 大きく見やすい５桁表示 ザゼンソウから学んだ優しい制御で省エネルギーと外乱抑制
測定値（PV）、設定値（SV）表示は大きく見やすい５桁表示を実現しました。 「統合パッケージソフト TRAMS」（無償）
効果を発揮
1000℃以上でも0.1℃刻みの表示が可能です。 専用のエンジニアリングケーブル（RZ-EC4）でパソコンと
〈2モード切替可能〉 接続し、簡単に設定、集録、解析を
行うことができます。
● 高機能な運転画面と設定画面 ZECO： 省エネルギー優先タイプ
制御対象： ランプ制御 中高温 400→1000℃ ※DB1000Z非対応
LCD（液晶表示器）表示部には運転画面と設定画面を表示できます。 制御結果： 応答の早い系でも整定時間が短い
ランプ制御の立上り特性
温度
1100
［通常時の運転画面］ ［警報発生時の運転画面］ ZECO-PV
1000
900 PID-PV 設定
800 SV ■調節計が複数台あるときの初期設定を確実に短
700 時間で行う
600
500 ■機器設定内容の一覧表示、印刷、ファイル保存
400
通常、運転画面のバックライト色は緑色ですが、警報が発生した場合、橙色に変化して、 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70
時間 集録
遠くからでも警報が発生していることが認識できます。
ZRISE： 立上がり速度優先タイプ ■調節計や記録計を接続し、データ集録
■トレンドグラフやリアルタイムデータ一覧でデータ
制御対象： 標準黒体炉 中温 100→150℃ 表示
制御結果： オーバシュート抑制、整定時間短縮、立上り時、約7%の省エネルギー（当社比）を実現
■警報発生時、アラーム（ブザー）吹鳴
● 優れた制御性 従来 PID： DB1000 ZRISE： DB1000
温度 温度
160 160 解析
位置形ＰＩＤアルゴリズムと速度形ＰＩＤアルゴリズムの２タイプのＰＩＤアルゴリズムを搭載し、 150 150 ■集録したデータを縦／横トレンドで表示
140 140
制御対象に合わせたＰＩＤアルゴリズムの選択が可能です。 ■グラフの部分拡大、メッセージ挿入
130 130
120 120 ■複数のデータファイルをまとめて表示（連結表示機能）
110 110 ■集録したデータファイルからExcel、CSV、テキスト形式にて保存可能
● マルチレンジ入力 100 100
1 201 401 601 801 1001 1201 1 201 401 601 801 1001 1201
時間 時間
直流電圧（最大10Vまで）、直流電流、熱電対、測温抵抗体の各種測定レンジを搭載しています。 ■多国語対応
ザゼンソウとはサトイモ科の植物で、発熱により外気温の変動に 日本語、英語、韓国語に対応
よらず、体温をほぼ20℃程度に維持することができます。このすぐ ※表示言語はPCソフトを対象とした記載であり、調節計本体には含まれません。
れた特性を制御アルゴリズムに組み込みました。
● ２色のケース色を用意 共同研究先： 岩手大学 伊藤 菊一 教授、 長田 洋 准教授、 「PIDシミュレータ PIDagoras」
ＯＡ製品感覚のグレーと高級感を持ったブラック 伊藤 孝徳 研究員
■集録した実制御データを解析し、パソコン上でPIDパラメータを変化させた時の制
の２色から選択が可能です。 雪を融かしながら発熱しているザゼンソウ（岩手大学撮影） 御応答をシミュレーションできます。
02 03
Page3
DB series
デジタル指示調節計

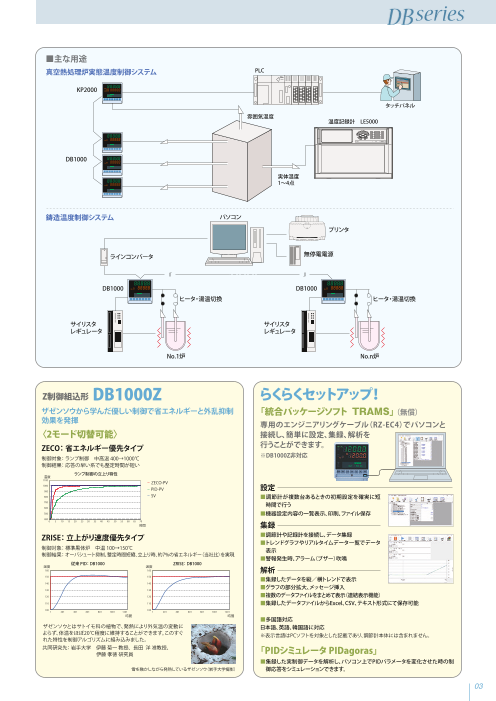

DB series ■主な用途
DB1000/DB2000 真空熱処理炉実態温度制御システム PLC
KP2000
DBシリーズは、指示精度±0.1%、制御周期約0.1秒、 タッチパネル
96×96mmのデジタル指示調節計です。 雰囲気温度
温度記録計 LE5000
マルチ設定機能（8種類）、マルチレンジ入力機能など多彩な機能を
標準装備しました。 DB1000
実体温度
1～4点
鋳造温度制御システム パソコン
プリンタ
ラインコンバータ 無停電電源
DB1000 DB1000
ヒータ・湯温切換 ヒータ・湯温切換
サイリスタ サイリスタ
レギュレータ レギュレータ
No.1炉 No.n炉
Z制御組込形 DB1000Z らくらくセットアップ！
● 大きく見やすい５桁表示 ザゼンソウから学んだ優しい制御で省エネルギーと外乱抑制
測定値（PV）、設定値（SV）表示は大きく見やすい５桁表示を実現しました。 「統合パッケージソフト TRAMS」（無償）
効果を発揮
1000℃以上でも0.1℃刻みの表示が可能です。 専用のエンジニアリングケーブル（RZ-EC4）でパソコンと
〈2モード切替可能〉 接続し、簡単に設定、集録、解析を
行うことができます。
● 高機能な運転画面と設定画面 ZECO： 省エネルギー優先タイプ
制御対象： ランプ制御 中高温 400→1000℃ ※DB1000Z非対応
LCD（液晶表示器）表示部には運転画面と設定画面を表示できます。 制御結果： 応答の早い系でも整定時間が短い
ランプ制御の立上り特性
温度
1100
［通常時の運転画面］ ［警報発生時の運転画面］ ZECO-PV
1000
900 PID-PV 設定
800 SV ■調節計が複数台あるときの初期設定を確実に短
700 時間で行う
600
500 ■機器設定内容の一覧表示、印刷、ファイル保存
400
通常、運転画面のバックライト色は緑色ですが、警報が発生した場合、橙色に変化して、 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70
時間 集録
遠くからでも警報が発生していることが認識できます。
ZRISE： 立上がり速度優先タイプ ■調節計や記録計を接続し、データ集録
■トレンドグラフやリアルタイムデータ一覧でデータ
制御対象： 標準黒体炉 中温 100→150℃ 表示
制御結果： オーバシュート抑制、整定時間短縮、立上り時、約7%の省エネルギー（当社比）を実現
■警報発生時、アラーム（ブザー）吹鳴
● 優れた制御性 従来 PID： DB1000 ZRISE： DB1000
温度 温度
160 160 解析
位置形ＰＩＤアルゴリズムと速度形ＰＩＤアルゴリズムの２タイプのＰＩＤアルゴリズムを搭載し、 150 150 ■集録したデータを縦／横トレンドで表示
140 140
制御対象に合わせたＰＩＤアルゴリズムの選択が可能です。 ■グラフの部分拡大、メッセージ挿入
130 130
120 120 ■複数のデータファイルをまとめて表示（連結表示機能）
110 110 ■集録したデータファイルからExcel、CSV、テキスト形式にて保存可能
● マルチレンジ入力 100 100
1 201 401 601 801 1001 1201 1 201 401 601 801 1001 1201
時間 時間
直流電圧（最大10Vまで）、直流電流、熱電対、測温抵抗体の各種測定レンジを搭載しています。 ■多国語対応
ザゼンソウとはサトイモ科の植物で、発熱により外気温の変動に 日本語、英語、韓国語に対応
よらず、体温をほぼ20℃程度に維持することができます。このすぐ ※表示言語はPCソフトを対象とした記載であり、調節計本体には含まれません。
れた特性を制御アルゴリズムに組み込みました。
● ２色のケース色を用意 共同研究先： 岩手大学 伊藤 菊一 教授、 長田 洋 准教授、 「PIDシミュレータ PIDagoras」
ＯＡ製品感覚のグレーと高級感を持ったブラック 伊藤 孝徳 研究員
■集録した実制御データを解析し、パソコン上でPIDパラメータを変化させた時の制
の２色から選択が可能です。 雪を融かしながら発熱しているザゼンソウ（岩手大学撮影） 御応答をシミュレーションできます。
02 03
Page4
Basic Controller Advanced Controller
DB1000 DB2000
■形 式
DB2□□□□□□□－□□□
入力信号
0： マルチレンジ
4： 測温抵抗体4線式
調節モード（第1出力）
1： オンオフパルス形PID式
2： オンオフサーボ形PID式（標準負荷仕様）
3： 電流出力形PID式
5： SSR駆動パルス形PID式
6： 電圧出力形PID式
8： オンオフサーボ形PID式（微少負荷仕様）
調節モード（第2出力）＊
0： なし
1： オンオフパルス形PID式※1
3： 電流出力形PID式※1
5： SSR駆動パルス形PID式※1
6： 電圧出力形PID式※1
第1ゾーン＊
0： なし
5： リモート信号入力（4～20mA）
● マルチ設定機能 ■形 式 ● 多彩な制御機能を搭載 6： リモート信号入力（0～1V）
あらかじめ設定値（SV）や警報などを8種まで設定し、その DB1□□□□□□□－□□□ SV範囲を分割し、あらかじめSV区間を登録し、どのSVを 7： リモート信号入力（0～10V）
8： リモート信号入力（その他）
実行NO.を切り替えるだけで、瞬時にパラメータをかえるこ 実行しても区間ごとに登録しておいたＰＩＤ値により制御を 9： ヒータ断線警報※2
とができます。 入力信号 行う自動ＰＩＤ切替方式や２出力タイプで２出力制御方式を P： 外部信号入力6点
0： マルチレンジ ＰＩＤ方式とスプリット方式の２種から選択など多彩な制御 M： 外部信号入力4点＋ヒータ断線警報※2
● 簡単プログラム機能（PID制御） 4： 測温抵抗体4線式 機能を搭載しています。 第2ゾーン＊
SV変化率により、SV変更時に勾配動作をもたせることが 調節モード（第1出力） 0： なし
1： オンオフパルス形PID式 1： 伝送信号出力（高精度タイプ：4～20mA）
できます。 2： オンオフサーボ形PID式（標準負荷仕様） ● 通信２ポートタイプを用意 2： 伝送信号出力（高精度タイプ：0～1V）
3： 伝送信号出力（高精度タイプ：0～10V）
SV2 3： 電流出力形PID式 ２つの通信ポートを備えたタイプを用意し、また通信速度の 4： 伝送信号出力（高精度タイプ：その他）
変化率 5： SSR駆動パルス形PID式
6： 電圧出力形PID式 高速化も図り、通信高機能化を実現しました。 J： 伝送信号出力（一般タイプ：4～20mA）
変化率
SV K： 伝送信号出力（一般タイプ：0～1V）
3 8： オンオフサーボ形PID式（微少負荷仕様） 例えば、１ポートはパソコンとの上位通信、別の１ポートは L： 伝送信号出力（一般タイプ：0～10V）
SV1 調節モード（第2出力）＊ 通信リモート（デジタルリモート）機能として使用することも 9： ヒータ断線警報※2
0： なし 可能です。もちろん、通信プロトコルは「MODBUS」と P： 外部信号入力6点
1： オンオフパルス形PID式※1 「PRIVATE」の任意選択が可能です。 M： 外部信号入力4点＋ヒータ断線警報※2
● Z制御（ザゼンソウ制御アルゴリズム）2種搭載 3： 電流出力形PID式※1 第2ゾーンの付加仕様＊
省エネルギーを優先したZECO（ゼットエコ）モードと立ち上 5： SSR駆動パルス形PID式※1 0： なし
がり速度を優先したZRISE（ゼットライズ）モードの2種類 6： 電圧出力形PID式※1 ● 伝送信号２出力タイプを用意 J： 伝送信号出力第2出力※3
制御アルゴリズム 高精度タイプ（0.1%FS）の伝送信号出力と安価な一般 （ 一般タイプ：4～20mA）
のZ制御を搭載した機種もご用意しました。 K： 伝送信号出力第2出力※3
B： PID制御 タイプ（0.3%FS）の伝送信号出力の２タイプを用意しま （ 一般タイプ：0～1V）
Z： Z制御＋PID制御 した。それら２つとも搭載した伝送信号２出力タイプや伝 L： 伝送信号出力第2出力※3
● 高精度なリモート信号入力と伝送信号出力 通信インターフェイス（第1ゾーン）＊ 送器電源付きも選択可能です。 （ 一般タイプ：0～10V）
高精度（0.1%FS）なアナログリモート信号入力とアナログ 0： なし H： 伝送器電源※4
R： RS-232C
伝送信号出力が付加できます。 第3ゾーン＊
A： RS-422A ● READY機能を搭載 0： なし
S： RS-485 R： 通信1ポート（RS-232C）
B： 設定値切替外部入力※2 制御運転をREADY状態に切り替えることが可能です。 ＋外部信号入力2点
● 電源電圧２４Ｖタイプを用意 また、READY時の出力値（MV）は任意設定が可能です。
伝送信号出力（第2ゾーン）＊ A： 通信1ポート（RS-422A）
安全面で有利な電源電圧２４ＶAC/２４ＶDCタイプを用意 0： なし S： 通信1ポート（RS-485）
しました。 ● 外部ＤＩ任意割付 ＋外部信号入力2点
1： 4～20ｍA B： 通信2ポート（RS-232C＋RS-232C）
2： 0～1V 外部信号入力（DI）を付加した場合、それらのDIにどの機 C： 通信2ポート（RS-232C＋RS-422A）
3： 0～10V
4： その他 能を割り付けるかの任意割付ができます。 D： 通信2ポート（RS-232C＋RS-485）
● オンオフサーボ出力タイプで E： 通信2ポート（RS-485＋RS-232C）
モータフィードバック値のデータ表示が可能 B： 設定値切替外部入力※2 例えば、DI1に「READY/RUN」、DI2に「手動出力運転/ F： 通信2ポート（RS-485＋RS-422A）
リモート信号入力（第3ゾーン）＊ 自動出力運転」といったような割付ができる機能です。 G： 通信2ポート（RS-485＋RS-485）
0： なし ※外部信号入力は複数ゾーン重複選択可。 9： ヒータ断線警報※2
［オンオフサーボ出力タイプの運転画面］
5： 4～20mA P： 外部信号入力6点
6： 0～1V ● ヒータ断線警報 M： 外部信号入力4点＋ヒータ断線警報※2
7： 0～10V U： 外部信号入力8点
8： その他 オンオフパルス出力形、またはＳＳＲ駆動パルス形に限り、 V： 外部信号入力6点＋ヒータ断線警報※2
B： 設定値切換外部入力※2 ヒータ断線警報を付加することができます。 ケース色
G： グレー
ケース色 B： ブラック
出力のON/OFF状態、制御出力値（MV）、モータフィードバック G： グレー 防水仕様と端子カバー＊
値の同時表示を実現しました。 B： ブラック 0： なし
防水仕様と端子カバー＊ 1： 防水仕様なし＋端子カバーあり
0： なし 2： 防水仕様あり＋端子カバーなし
● 国際安全規格・ＣＥマーキング適合品 1： 防水仕様なし＋端子カバーあり 3： 防水仕様あり＋端子カバーあり
ＥＵ安全規格にもとづく、ＣＥマーキング適合品です。 2： 防水仕様あり＋端子カバーなし 外部に指定されたＣＴを接続してヒータの電流値を測定します。 電源電圧
また、ＵＬおよびc-ＵＬに認証されています。 3： 防水仕様あり＋端子カバーあり そのヒータ電流値を運転画面に表示させることができます。 A： 100～240VAC
電源電圧 D： 24VAC/24VDC
A： 100～240VAC ● その他の機能 ＊オプション
D： 24VAC/24VDC 多種オートチューニング、外部信号入力（DI）を使ったタイ ※1 調節モード（第1出力）が1、3、5、6に限り選択可。
※2 調節モード（第1出力）、または調節モード（第2出力）が1、5（パルス形）に限り選択可。
マ機能、制御ループ異常警報、客先目盛校正機能など ヒータ断線警報は、他のゾーンと重複選択不可。
＊オプション の多彩な機能を搭載しています。 第1出力、第2出力ともパルス形の場合、第1出力側で警報判定。
※1 調節モード（第1出力）が1、3、5、6に限り選択可。 ※3 第2ゾーンが1、2、3、4に限り、選択可。
※2 設定値切替外部入力は、他のゾーンと重複選択不可。 ※4 第2ゾーンが0、1、2、3、4、J、K、Lに限り、選択可。
第3ゾーン→第2ゾーン→第1ゾーンの順に指定。 注： 第1、第2、第3ゾーン共通のオプションは、「9」「P」「M」の順に第3ゾーンから優先して指定します。
04 05
Page5
Basic Controller Advanced Controller
DB1000 DB2000
■形 式
DB2□□□□□□□－□□□
入力信号
0： マルチレンジ
4： 測温抵抗体4線式
調節モード（第1出力）
1： オンオフパルス形PID式
2： オンオフサーボ形PID式（標準負荷仕様）
3： 電流出力形PID式
5： SSR駆動パルス形PID式
6： 電圧出力形PID式
8： オンオフサーボ形PID式（微少負荷仕様）
調節モード（第2出力）＊
0： なし
1： オンオフパルス形PID式※1
3： 電流出力形PID式※1
5： SSR駆動パルス形PID式※1
6： 電圧出力形PID式※1
第1ゾーン＊
0： なし
5： リモート信号入力（4～20mA）
● マルチ設定機能 ■形 式 ● 多彩な制御機能を搭載 6： リモート信号入力（0～1V）
あらかじめ設定値（SV）や警報などを8種まで設定し、その DB1□□□□□□□－□□□ SV範囲を分割し、あらかじめSV区間を登録し、どのSVを 7： リモート信号入力（0～10V）
8： リモート信号入力（その他）
実行NO.を切り替えるだけで、瞬時にパラメータをかえるこ 実行しても区間ごとに登録しておいたＰＩＤ値により制御を 9： ヒータ断線警報※2
とができます。 入力信号 行う自動ＰＩＤ切替方式や２出力タイプで２出力制御方式を P： 外部信号入力6点
0： マルチレンジ ＰＩＤ方式とスプリット方式の２種から選択など多彩な制御 M： 外部信号入力4点＋ヒータ断線警報※2
● 簡単プログラム機能（PID制御） 4： 測温抵抗体4線式 機能を搭載しています。 第2ゾーン＊
SV変化率により、SV変更時に勾配動作をもたせることが 調節モード（第1出力） 0： なし
1： オンオフパルス形PID式 1： 伝送信号出力（高精度タイプ：4～20mA）
できます。 2： オンオフサーボ形PID式（標準負荷仕様） ● 通信２ポートタイプを用意 2： 伝送信号出力（高精度タイプ：0～1V）
3： 伝送信号出力（高精度タイプ：0～10V）
SV2 3： 電流出力形PID式 ２つの通信ポートを備えたタイプを用意し、また通信速度の 4： 伝送信号出力（高精度タイプ：その他）
変化率 5： SSR駆動パルス形PID式
6： 電圧出力形PID式 高速化も図り、通信高機能化を実現しました。 J： 伝送信号出力（一般タイプ：4～20mA）
変化率
SV K： 伝送信号出力（一般タイプ：0～1V）
3 8： オンオフサーボ形PID式（微少負荷仕様） 例えば、１ポートはパソコンとの上位通信、別の１ポートは L： 伝送信号出力（一般タイプ：0～10V）
SV1 調節モード（第2出力）＊ 通信リモート（デジタルリモート）機能として使用することも 9： ヒータ断線警報※2
0： なし 可能です。もちろん、通信プロトコルは「MODBUS」と P： 外部信号入力6点
1： オンオフパルス形PID式※1 「PRIVATE」の任意選択が可能です。 M： 外部信号入力4点＋ヒータ断線警報※2
● Z制御（ザゼンソウ制御アルゴリズム）2種搭載 3： 電流出力形PID式※1 第2ゾーンの付加仕様＊
省エネルギーを優先したZECO（ゼットエコ）モードと立ち上 5： SSR駆動パルス形PID式※1 0： なし
がり速度を優先したZRISE（ゼットライズ）モードの2種類 6： 電圧出力形PID式※1 ● 伝送信号２出力タイプを用意 J： 伝送信号出力第2出力※3
制御アルゴリズム 高精度タイプ（0.1%FS）の伝送信号出力と安価な一般 （ 一般タイプ：4～20mA）
のZ制御を搭載した機種もご用意しました。 K： 伝送信号出力第2出力※3
B： PID制御 タイプ（0.3%FS）の伝送信号出力の２タイプを用意しま （ 一般タイプ：0～1V）
Z： Z制御＋PID制御 した。それら２つとも搭載した伝送信号２出力タイプや伝 L： 伝送信号出力第2出力※3
● 高精度なリモート信号入力と伝送信号出力 通信インターフェイス（第1ゾーン）＊ 送器電源付きも選択可能です。 （ 一般タイプ：0～10V）
高精度（0.1%FS）なアナログリモート信号入力とアナログ 0： なし H： 伝送器電源※4
R： RS-232C
伝送信号出力が付加できます。 第3ゾーン＊
A： RS-422A ● READY機能を搭載 0： なし
S： RS-485 R： 通信1ポート（RS-232C）
B： 設定値切替外部入力※2 制御運転をREADY状態に切り替えることが可能です。 ＋外部信号入力2点
● 電源電圧２４Ｖタイプを用意 また、READY時の出力値（MV）は任意設定が可能です。
伝送信号出力（第2ゾーン）＊ A： 通信1ポート（RS-422A）
安全面で有利な電源電圧２４ＶAC/２４ＶDCタイプを用意 0： なし S： 通信1ポート（RS-485）
しました。 ● 外部ＤＩ任意割付 ＋外部信号入力2点
1： 4～20ｍA B： 通信2ポート（RS-232C＋RS-232C）
2： 0～1V 外部信号入力（DI）を付加した場合、それらのDIにどの機 C： 通信2ポート（RS-232C＋RS-422A）
3： 0～10V
4： その他 能を割り付けるかの任意割付ができます。 D： 通信2ポート（RS-232C＋RS-485）
● オンオフサーボ出力タイプで E： 通信2ポート（RS-485＋RS-232C）
モータフィードバック値のデータ表示が可能 B： 設定値切替外部入力※2 例えば、DI1に「READY/RUN」、DI2に「手動出力運転/ F： 通信2ポート（RS-485＋RS-422A）
リモート信号入力（第3ゾーン）＊ 自動出力運転」といったような割付ができる機能です。 G： 通信2ポート（RS-485＋RS-485）
0： なし ※外部信号入力は複数ゾーン重複選択可。 9： ヒータ断線警報※2
［オンオフサーボ出力タイプの運転画面］
5： 4～20mA P： 外部信号入力6点
6： 0～1V ● ヒータ断線警報 M： 外部信号入力4点＋ヒータ断線警報※2
7： 0～10V U： 外部信号入力8点
8： その他 オンオフパルス出力形、またはＳＳＲ駆動パルス形に限り、 V： 外部信号入力6点＋ヒータ断線警報※2
B： 設定値切換外部入力※2 ヒータ断線警報を付加することができます。 ケース色
G： グレー
ケース色 B： ブラック
出力のON/OFF状態、制御出力値（MV）、モータフィードバック G： グレー 防水仕様と端子カバー＊
値の同時表示を実現しました。 B： ブラック 0： なし
防水仕様と端子カバー＊ 1： 防水仕様なし＋端子カバーあり
0： なし 2： 防水仕様あり＋端子カバーなし
● 国際安全規格・ＣＥマーキング適合品 1： 防水仕様なし＋端子カバーあり 3： 防水仕様あり＋端子カバーあり
ＥＵ安全規格にもとづく、ＣＥマーキング適合品です。 2： 防水仕様あり＋端子カバーなし 外部に指定されたＣＴを接続してヒータの電流値を測定します。 電源電圧
また、ＵＬおよびc-ＵＬに認証されています。 3： 防水仕様あり＋端子カバーあり そのヒータ電流値を運転画面に表示させることができます。 A： 100～240VAC
電源電圧 D： 24VAC/24VDC
A： 100～240VAC ● その他の機能 ＊オプション
D： 24VAC/24VDC 多種オートチューニング、外部信号入力（DI）を使ったタイ ※1 調節モード（第1出力）が1、3、5、6に限り選択可。
※2 調節モード（第1出力）、または調節モード（第2出力）が1、5（パルス形）に限り選択可。
マ機能、制御ループ異常警報、客先目盛校正機能など ヒータ断線警報は、他のゾーンと重複選択不可。
＊オプション の多彩な機能を搭載しています。 第1出力、第2出力ともパルス形の場合、第1出力側で警報判定。
※1 調節モード（第1出力）が1、3、5、6に限り選択可。 ※3 第2ゾーンが1、2、3、4に限り、選択可。
※2 設定値切替外部入力は、他のゾーンと重複選択不可。 ※4 第2ゾーンが0、1、2、3、4、J、K、Lに限り、選択可。
第3ゾーン→第2ゾーン→第1ゾーンの順に指定。 注： 第1、第2、第3ゾーン共通のオプションは、「9」「P」「M」の順に第3ゾーンから優先して指定します。
04 05
Page6
DB series
■入力仕様 ■設定仕様 ■オプション機能 ［DB2000］
入力信号 直流電圧 ±10mV、±20mV、±50mV、±100mV、±5V、±10V SV関係 SV8種（最大5桁設定）、SV範囲（DB2000）、SV変化率 ［DB1000／DB2000共通］ 通信1ポート 通信インターフェイス1ポートと外部信号入力2点を付加します。
直流電流 20mA 調節関係 PID値はオートチューニングによる自動設定または手動設定 伝送信号出力 設定値、測定値、出力値などに比例した信号を出力します。 （＋外部 （第1ゾーンもしくは第2ゾーンのどちらか）
熱 電 対 B、R、S、K、E、J、T、N、PR5-20、PtRh40-PtRh20、CR-AuFe PID8種 P 0～999.9% 出力点数：1点 ※DB2000は2点まで 信号入力） 通信点数：1点
NiMo-Ni、U、L、C(WRe5-WRe26)、W-WRe26、PlatinelⅡ Ｉ ∞、1～9999秒 出力信号：4～20mA（負荷抵抗 400Ω以下） 通信種類：RS-232C、RS-422A、RS-485
測温抵抗体 Pt100、JPt100、旧Pt100、Pt50、Pt-Co（4線式のみ） D 0～9999秒 0～1V（ 出力抵抗 約10Ω、負荷抵抗 50kΩ以上） 外部信号：入力2点
測定レンジ 熱電対28種、直流電圧6種、直流電流1種、測温抵抗体14種 A.R.Ｗ（. アンチ リセット ワインドアンプ） 0～10V（出力抵抗 約10Ω、負荷抵抗 50kΩ以上） （通信種類RS-422Aの場合は外部信号入力はありません）
※詳細は3ページ「測定レンジ一覧」を参照 上限…0.0～100.0％ 精度定格：高精度タイプ ±0.1%FS ※DB1000は高精度タイプ 外部信号入力 外部接点入力信号により下記の切換ができます。
温度単位 ℃、K 下限…－100.0～0.0％ 一般タイプ ±0.3%FS 入力信号：無電圧接点、オープンコレクタ出力
精度定格 測定レンジの±0.1%±1digit 出力関係 出力不感帯 出力分解能：約1/30000 外部接点容量：5VDC・2mA
※詳細は「精度定格の詳細規定」を参照 出力プリセット ※DB2000は8種 リモート信号 外部接点によりリモートとローカルを切換、リモート時は外部信 機 能：①実行NO．選択（4点）
基準点 K、E、J、T、N、PlatinelⅡ･･･±0.5℃または、±20μV相当値のいず 入力※
出力リミッタ8種 号で調節点の設定が行えます。 ②手動出力運転／自動出力運転（2点）
補償精度 れか大きい方（周囲温度：23℃±10℃において） 出力変化量リミッタ8種 ※Z制御時は設定できません。 ③READY／RUN
その他･･･±1.0℃または、±40μV相当値のいずれか大きい方 警報関係 警報値4点8種、警報形態、警報不感帯、警報遅延（DB2000） 入力点数：1点 ④PVのHOLD
入力取込周期 約0.1秒 入力信号：4～20mA（入力インピーダンス 約50Ω） ⑤SV勾配動作のHOLD
バーンアウト 熱電対、直流電圧（±50mV以下）、測温抵抗体（3線式）に限り、 ■警報仕様 0～1V（ 入力インピーダンス 約500kΩ） ⑥SV勾配動作のRESET
上限バーンアウトを標準装備 警報点数 4点 0～10V（入力インピーダンス 約100kΩ） ⑦タイマのスタート／リセット（4点）
バーンアウト時、第1出力側の出力値は任意設定可能、第2出力 警報形態 DB1000…絶対値警報、偏差警報 精度定格：±0.1%±1digit ⑧警報出力解除
側の出力値は0％、上限警報はON（上限バーンアウト時） DB2000…絶対値警報、偏差警報、絶対値偏差警報、設定値警報、 外部信号入力：R／L（リモート／ローカル） ⑨プリセットマニュアル／自動出力運転
※直流電圧（±100mV以上）、直流電流、測温抵抗体（4線式）は 出力値警報、制御ループ異常警報、FAIL、タイマ、ヒータ断線警報 通信インター RS-232C、RS-422A、またはRS-485により調節計の設定値、測定値 ヒータ断線警報 CT入力によりヒータの断線を検知する機能です。
装備せず 出力信号 リレー出力信号（a接点） フェイス を上位CPUへ伝送、上位CPUより各種パラメータ設定ができます。 測定範囲：10～100A AC（50／60Hz）
許容信号源 熱 電 対 100Ω以下 AL1とAL2でCOM共通、AL3とAL4でCOM共通 通信点数：1点 ※DB2000は2点まで 精度定格：±5.0%FS±1digit
抵抗 直流電圧（mV） 100Ω以下 接点容量 抵抗負荷 100～240VAC 30VDC、3A以下 通信種類：RS-232C、RS-422A、RS-485 指定 C T：LTA-P208（穴径12mm、別売品）
直流電圧（V） 300Ω以下 誘導負荷 100～240VAC 30VDC、1.5A以下 通信速度：2400／4800／9600／19200／38400bps URD社製 形式：CTL-12-S36-8
許容配線抵抗 測温抵抗体 5Ω/1線以下（3線間の導線抵抗は等しいこと） 最小負荷 5VDC 100mA以上 プロトコル：MODBUS(RTU)、MODBUS(ASCII)、PRIVATE ヒータ断線警報 第1、第2出力ともパルス形の場合に、第2出力にヒータ断線警報
測温抵抗体の 約1mA 外部信号入力：R／L（リモート／ローカル） 第2出力 を付加します。
測定電流 ■一般仕様 2出力形 正・逆動作の2種を出力し、冷却・加熱制御ができます。 ヒータ短絡警報 ヒータの異常な短絡状態を判断するために、制御出力がOFFし
定格電源電圧 一般電源仕様 100～240VAC 制御周期：約0.1秒 ているときのヒータ電流値を測定し、警報判定をします。
■表示仕様 24V電源仕様 24VAC／24VDC 出力形式：オンオフパルス形、電流出力形、電圧出力形、SSR駆動 RUN/READY 外部信号ON時RUN、OFF時READY動作となります。
表示素子 第1表示部 LED 定格電源周波数 一般電源仕様 50／60Hz パルス形で、任意組み合わせが可能 外部入力の
第2表示部 LCD（バックライト付）108×24ドット 24V電源仕様 50／60H（z 24VAC） 出力仕様：第1出力と同じ ON位相
表示内容 第1表示部 PV5桁、SV5桁、ステータス表示など 最大消費電力 一般電源仕様 オプションなし 100VAC 10VA 制御方式：PID方式、スプリット方式（DB2000のみ） 伝送器電源 電源電圧：24VDC±10%
第2表示部 MV、出力状態、設定画面など 240VAC 15VA PID式電流・ 電流出力形：出力信号 1～5mA（負荷抵抗 2.8kΩ以下） 最大電流容量：30mA
オプションあり 100VAC 15VA 電圧出力 電圧出力形：出力信号 ±10V（出力抵抗 約10Ω、 READY時の READY状態でも警報演算を行います。
■調節仕様（第1出力、第2出力ともに同じ仕様） 240VAC 20VA 負荷抵抗 50kΩ以上） 警報ON
制御周期 約0.1秒 24V電源仕様 オプションなし 24VAC 10VA オープンループ オンオフサーボ形PID式でコントロールモータのフィードバック
出力形式 オンオフパルス形、オンオフサーボ形、電流出力形、 24VDC 5W 方式オンオフ 抵抗を使用しないで時間制御を行います。
SSR駆動パルス形、電圧出力形 オプションあり 24VAC 15VA サーボ形
オンオフ 出力信号 オンオフパルス導通信号 24VDC 10W 出力 制御出力をスケーリングします。 外形寸法
パルス形 スケーリング
接点容量 抵抗負荷 100～240VAC 30VDC、5A以下 使用温度範囲 －10～50℃ 取付金具
誘導負荷 100～240VAC 30VDC、2.5A以下 使用湿度範囲 10～90％rh 警報出力位相 通電中に限り、4点の警報出力の出力位相を反転させます。
最小負荷 5VDC 10mA以上 停電対策 EEPROMによる設定内容の保持（書換回数100万回以下） 開平演算 リニア入力に対し開平演算します。
接点保護 小形CR素子を内蔵 外郭材質 難燃性ポリカーボネート 出力リミッタOFF マニュアル出力値が設定されている出力リミットに制限されません。
パルス周期 1～180秒 色 グレー、またはブラック 下限 バーンアウト時にPV表示を下限に振り切らし、下限警報を出力
オンオフ バーンアウト
出力信号 オンオフサーボ導通信号 取付方法 パネル埋込取付 します。
サーボ形 標準負荷仕様の接点容量 外形寸法 H96×W96×D127mm メモリRAM 設定値を頻繁に変更する場合、設定値をRAMにバックアップする
抵抗負荷 100～240VAC 30VDC、5A以下 ※パネル面からの奥行寸法は120mm 格納 ために、書き込み回数制限がありません。
誘導負荷 100～240VAC 30VDC、2.5A以下 質量 オプションなし 約450g 後付オプション あらかじめオプション用のマザーボードと全端子を装着し、あと
最小負荷 5VDC 10mA以上 オプションあり 約580g 対応仕様 からオプションを追加しやすくしています。
96 7 120
微少負荷仕様の接点容量 防水仕様 パネルに設置して「IP54準拠」相当の防水機能をもたせます。
抵抗負荷 100～240VAC 30VDC、20mA以下 ■対応規格 防湿処理 製品内部のプリント基板に、防湿コーティングの処理をします。
誘導負荷 100～240VAC 30VDC、20mA以下 EMC指令 EN61326-1適合 Class A（CE） 画面復帰OFF 設定画面から運転画面への自動復帰機能をOFFにします。
最小負荷 5VDC 1mA以上 ※試験中、最大10％、または最大±2mVのいずれか大きい方に 端子カバー コード：RZ-TC1 安全のため、端子部をカバ－します。
フィードバック抵抗 100Ω～2.5kΩ 相当する指示値や出力値が変動することがあります。 パネルカット
接点保護 小形CR素子を内蔵 安全 EN61010-1、EN61010-2-030適合（CE） ［DB1000］
120
電流出力形 出力信号 4～20mA UL61010-1認証（UL） A／M外部切換 外部信号により、マニュアル出力状態に切り換えます。
負荷抵抗 750Ω以下 CSA C22.2No.61010-1認証（cUL） 設定値切替 実行NO（. SV）の選択ができます。
外部入力
SSR駆動 出力信号 オンオフパルス電圧信号 過電圧カテゴリーⅡ、汚染度2 入力点数：4点入力 ＋0.8
92
パルス形 0
出力電圧 ON電圧 12VDC±20% 環境規制 RoHS（CE） 入力信号：無電圧接点、オープンコレクタ出力
OFF電圧 0.8VDC以下 環境規制規格： EN IEC63000適合 外部接点容量：5VDC 2mA
負荷電流 21mA以下 （産業用を含む監視および制御機器） プリセット 外部導通信号により、設定されているプリセット値に出力を切り
パルス周期 1～180秒 UL File No E214646 マニュアル 換えます。 ＋0.8
92 ＋2
0 （96×N－4） 0
電圧出力形 出力信号 0～10V 整合器内蔵形 2出力タイプで2出力制御方式が整合器演算動作となります。
N：計器取付台数
出力インピーダンス 約10Ω 単位：mm
負荷抵抗 50kΩ以上
06 07
120
96
＋0.8
92 0
91×91
115
Page7
DB series
■入力仕様 ■設定仕様 ■オプション機能 ［DB2000］
入力信号 直流電圧 ±10mV、±20mV、±50mV、±100mV、±5V、±10V SV関係 SV8種（最大5桁設定）、SV範囲（DB2000）、SV変化率 ［DB1000／DB2000共通］ 通信1ポート 通信インターフェイス1ポートと外部信号入力2点を付加します。
直流電流 20mA 調節関係 PID値はオートチューニングによる自動設定または手動設定 伝送信号出力 設定値、測定値、出力値などに比例した信号を出力します。 （＋外部 （第1ゾーンもしくは第2ゾーンのどちらか）
熱 電 対 B、R、S、K、E、J、T、N、PR5-20、PtRh40-PtRh20、CR-AuFe PID8種 P 0～999.9% 出力点数：1点 ※DB2000は2点まで 信号入力） 通信点数：1点
NiMo-Ni、U、L、C(WRe5-WRe26)、W-WRe26、PlatinelⅡ Ｉ ∞、1～9999秒 出力信号：4～20mA（負荷抵抗 400Ω以下） 通信種類：RS-232C、RS-422A、RS-485
測温抵抗体 Pt100、JPt100、旧Pt100、Pt50、Pt-Co（4線式のみ） D 0～9999秒 0～1V（ 出力抵抗 約10Ω、負荷抵抗 50kΩ以上） 外部信号：入力2点
測定レンジ 熱電対28種、直流電圧6種、直流電流1種、測温抵抗体14種 A.R.Ｗ（. アンチ リセット ワインドアンプ） 0～10V（出力抵抗 約10Ω、負荷抵抗 50kΩ以上） （通信種類RS-422Aの場合は外部信号入力はありません）
※詳細は3ページ「測定レンジ一覧」を参照 上限…0.0～100.0％ 精度定格：高精度タイプ ±0.1%FS ※DB1000は高精度タイプ 外部信号入力 外部接点入力信号により下記の切換ができます。
温度単位 ℃、K 下限…－100.0～0.0％ 一般タイプ ±0.3%FS 入力信号：無電圧接点、オープンコレクタ出力
精度定格 測定レンジの±0.1%±1digit 出力関係 出力不感帯 出力分解能：約1/30000 外部接点容量：5VDC・2mA
※詳細は「精度定格の詳細規定」を参照 出力プリセット ※DB2000は8種 リモート信号 外部接点によりリモートとローカルを切換、リモート時は外部信 機 能：①実行NO．選択（4点）
基準点 K、E、J、T、N、PlatinelⅡ･･･±0.5℃または、±20μV相当値のいず 入力※
出力リミッタ8種 号で調節点の設定が行えます。 ②手動出力運転／自動出力運転（2点）
補償精度 れか大きい方（周囲温度：23℃±10℃において） 出力変化量リミッタ8種 ※Z制御時は設定できません。 ③READY／RUN
その他･･･±1.0℃または、±40μV相当値のいずれか大きい方 警報関係 警報値4点8種、警報形態、警報不感帯、警報遅延（DB2000） 入力点数：1点 ④PVのHOLD
入力取込周期 約0.1秒 入力信号：4～20mA（入力インピーダンス 約50Ω） ⑤SV勾配動作のHOLD
バーンアウト 熱電対、直流電圧（±50mV以下）、測温抵抗体（3線式）に限り、 ■警報仕様 0～1V（ 入力インピーダンス 約500kΩ） ⑥SV勾配動作のRESET
上限バーンアウトを標準装備 警報点数 4点 0～10V（入力インピーダンス 約100kΩ） ⑦タイマのスタート／リセット（4点）
バーンアウト時、第1出力側の出力値は任意設定可能、第2出力 警報形態 DB1000…絶対値警報、偏差警報 精度定格：±0.1%±1digit ⑧警報出力解除
側の出力値は0％、上限警報はON（上限バーンアウト時） DB2000…絶対値警報、偏差警報、絶対値偏差警報、設定値警報、 外部信号入力：R／L（リモート／ローカル） ⑨プリセットマニュアル／自動出力運転
※直流電圧（±100mV以上）、直流電流、測温抵抗体（4線式）は 出力値警報、制御ループ異常警報、FAIL、タイマ、ヒータ断線警報 通信インター RS-232C、RS-422A、またはRS-485により調節計の設定値、測定値 ヒータ断線警報 CT入力によりヒータの断線を検知する機能です。
装備せず 出力信号 リレー出力信号（a接点） フェイス を上位CPUへ伝送、上位CPUより各種パラメータ設定ができます。 測定範囲：10～100A AC（50／60Hz）
許容信号源 熱 電 対 100Ω以下 AL1とAL2でCOM共通、AL3とAL4でCOM共通 通信点数：1点 ※DB2000は2点まで 精度定格：±5.0%FS±1digit
抵抗 直流電圧（mV） 100Ω以下 接点容量 抵抗負荷 100～240VAC 30VDC、3A以下 通信種類：RS-232C、RS-422A、RS-485 指定 C T：LTA-P208（穴径12mm、別売品）
直流電圧（V） 300Ω以下 誘導負荷 100～240VAC 30VDC、1.5A以下 通信速度：2400／4800／9600／19200／38400bps URD社製 形式：CTL-12-S36-8
許容配線抵抗 測温抵抗体 5Ω/1線以下（3線間の導線抵抗は等しいこと） 最小負荷 5VDC 100mA以上 プロトコル：MODBUS(RTU)、MODBUS(ASCII)、PRIVATE ヒータ断線警報 第1、第2出力ともパルス形の場合に、第2出力にヒータ断線警報
測温抵抗体の 約1mA 外部信号入力：R／L（リモート／ローカル） 第2出力 を付加します。
測定電流 ■一般仕様 2出力形 正・逆動作の2種を出力し、冷却・加熱制御ができます。 ヒータ短絡警報 ヒータの異常な短絡状態を判断するために、制御出力がOFFし
定格電源電圧 一般電源仕様 100～240VAC 制御周期：約0.1秒 ているときのヒータ電流値を測定し、警報判定をします。
■表示仕様 24V電源仕様 24VAC／24VDC 出力形式：オンオフパルス形、電流出力形、電圧出力形、SSR駆動 RUN/READY 外部信号ON時RUN、OFF時READY動作となります。
表示素子 第1表示部 LED 定格電源周波数 一般電源仕様 50／60Hz パルス形で、任意組み合わせが可能 外部入力の
第2表示部 LCD（バックライト付）108×24ドット 24V電源仕様 50／60H（z 24VAC） 出力仕様：第1出力と同じ ON位相
表示内容 第1表示部 PV5桁、SV5桁、ステータス表示など 最大消費電力 一般電源仕様 オプションなし 100VAC 10VA 制御方式：PID方式、スプリット方式（DB2000のみ） 伝送器電源 電源電圧：24VDC±10%
第2表示部 MV、出力状態、設定画面など 240VAC 15VA PID式電流・ 電流出力形：出力信号 1～5mA（負荷抵抗 2.8kΩ以下） 最大電流容量：30mA
オプションあり 100VAC 15VA 電圧出力 電圧出力形：出力信号 ±10V（出力抵抗 約10Ω、 READY時の READY状態でも警報演算を行います。
■調節仕様（第1出力、第2出力ともに同じ仕様） 240VAC 20VA 負荷抵抗 50kΩ以上） 警報ON
制御周期 約0.1秒 24V電源仕様 オプションなし 24VAC 10VA オープンループ オンオフサーボ形PID式でコントロールモータのフィードバック
出力形式 オンオフパルス形、オンオフサーボ形、電流出力形、 24VDC 5W 方式オンオフ 抵抗を使用しないで時間制御を行います。
SSR駆動パルス形、電圧出力形 オプションあり 24VAC 15VA サーボ形
オンオフ 出力信号 オンオフパルス導通信号 24VDC 10W 出力 制御出力をスケーリングします。 外形寸法
パルス形 スケーリング
接点容量 抵抗負荷 100～240VAC 30VDC、5A以下 使用温度範囲 －10～50℃ 取付金具
誘導負荷 100～240VAC 30VDC、2.5A以下 使用湿度範囲 10～90％rh 警報出力位相 通電中に限り、4点の警報出力の出力位相を反転させます。
最小負荷 5VDC 10mA以上 停電対策 EEPROMによる設定内容の保持（書換回数100万回以下） 開平演算 リニア入力に対し開平演算します。
接点保護 小形CR素子を内蔵 外郭材質 難燃性ポリカーボネート 出力リミッタOFF マニュアル出力値が設定されている出力リミットに制限されません。
パルス周期 1～180秒 色 グレー、またはブラック 下限 バーンアウト時にPV表示を下限に振り切らし、下限警報を出力
オンオフ バーンアウト
出力信号 オンオフサーボ導通信号 取付方法 パネル埋込取付 します。
サーボ形 標準負荷仕様の接点容量 外形寸法 H96×W96×D127mm メモリRAM 設定値を頻繁に変更する場合、設定値をRAMにバックアップする
抵抗負荷 100～240VAC 30VDC、5A以下 ※パネル面からの奥行寸法は120mm 格納 ために、書き込み回数制限がありません。
誘導負荷 100～240VAC 30VDC、2.5A以下 質量 オプションなし 約450g 後付オプション あらかじめオプション用のマザーボードと全端子を装着し、あと
最小負荷 5VDC 10mA以上 オプションあり 約580g 対応仕様 からオプションを追加しやすくしています。
96 7 120
微少負荷仕様の接点容量 防水仕様 パネルに設置して「IP54準拠」相当の防水機能をもたせます。
抵抗負荷 100～240VAC 30VDC、20mA以下 ■対応規格 防湿処理 製品内部のプリント基板に、防湿コーティングの処理をします。
誘導負荷 100～240VAC 30VDC、20mA以下 EMC指令 EN61326-1適合 Class A（CE） 画面復帰OFF 設定画面から運転画面への自動復帰機能をOFFにします。
最小負荷 5VDC 1mA以上 ※試験中、最大10％、または最大±2mVのいずれか大きい方に 端子カバー コード：RZ-TC1 安全のため、端子部をカバ－します。
フィードバック抵抗 100Ω～2.5kΩ 相当する指示値や出力値が変動することがあります。 パネルカット
接点保護 小形CR素子を内蔵 安全 EN61010-1、EN61010-2-030適合（CE） ［DB1000］
120
電流出力形 出力信号 4～20mA UL61010-1認証（UL） A／M外部切換 外部信号により、マニュアル出力状態に切り換えます。
負荷抵抗 750Ω以下 CSA C22.2No.61010-1認証（cUL） 設定値切替 実行NO（. SV）の選択ができます。
外部入力
SSR駆動 出力信号 オンオフパルス電圧信号 過電圧カテゴリーⅡ、汚染度2 入力点数：4点入力 ＋0.8
92
パルス形 0
出力電圧 ON電圧 12VDC±20% 環境規制 RoHS（CE） 入力信号：無電圧接点、オープンコレクタ出力
OFF電圧 0.8VDC以下 環境規制規格： EN IEC63000適合 外部接点容量：5VDC 2mA
負荷電流 21mA以下 （産業用を含む監視および制御機器） プリセット 外部導通信号により、設定されているプリセット値に出力を切り
パルス周期 1～180秒 UL File No E214646 マニュアル 換えます。 ＋0.8
92 ＋2
0 （96×N－4） 0
電圧出力形 出力信号 0～10V 整合器内蔵形 2出力タイプで2出力制御方式が整合器演算動作となります。
N：計器取付台数
出力インピーダンス 約10Ω 単位：mm
負荷抵抗 50kΩ以上
06 07
120
96
＋0.8
92 0
91×91
115
Page8
DB series No.CC-45-08
端子板図
オプション端子 第１出力端子
V・mA（＋）端子
4線式測温抵抗体（A）端子 オ
1 12 19 26 35 H ン M3
オ オ 電流・電圧・SSR駆動パルス（＋）
熱電対・mV（＋）端子
3線式・4線式測温抵抗体（A）端子 2 13 20 27 36 C フ M2 ンパ 電流・電圧・SSR駆動パルス（－）
ル オ
14 21 28 37 L ス M1 フ
形 サ デジタル指示調節計
熱電対・mV・V・mA（－）端子
3線式・4線式測温抵抗体（B）端子 3 15 22 29 38 R1 ー
3線式・4線式測温抵抗体（B）端子 4 16 23 30 39 ボ
RC 形
mA（－）端子 5 17 24 31 40 R2
6 18 25 32 41 DB series
第 第 7 9 10 11 33 42 第 第
１ ２ コモン コモン ４ ３
警 警 8 34 43 警 警
報 報 報 報
出 出 出 出
力 力 力 力
端 端 端 端
子 子 子 子
100-240V AC
24V AC/DC 従来品を踏襲し
■測定レンジ一覧 ■精度定格の詳細規定 Version up！
［マルチレンジ］ 入力種類 精度定格 例外規定
測定レンジ 測定範囲 測定レンジ 測定範囲 熱電対 B ±0.1％±1digit 400℃未満：規定外
熱 電 対 B 0.0 ～ 1820.0 ℃ 熱 電 対 PlatinelⅡ 0.0 ～ 1390.0 ℃
R 0.0 ～ 1760.0 ℃ 0.0 ～ 600.0 ℃ 400℃以上800℃未満：±0.2% ±1digit
0.0 ～ 1200.0 ℃ U －200.0 ～ 400.0 ℃ R､S 0℃以上400℃未満：±0.2% ±1digit
S 0.0 ～ 1760.0 ℃ L －200.0 ～ 900.0 ℃ N
K －200.0 ～ 1370.0 ℃ 直流電圧 10mV －10 ～ 10 mV
0.0 ～ 600.0 ℃ 20mV －20 ～ 20 mV K －200℃以上0℃ 未満：±0.2% ±1digit
－200.0 ～ 300.0 ℃ 50mV －50 ～ 50 mV または、±60μV相当値のいずれか大きい方
E －270.0 ～ 1000.0 ℃ 100mV －100 ～ 100 mV
0.0 ～ 700.0 ℃ 5V －5 ～ 5 V E －270℃以上0℃ 未満：±0.2% ±1digit
－270.0 ～ 300.0 ℃ 10V －10 ～ 10 V または、±80μV相当値のいずれか大きい方
－270.0 ～ 150.0 ℃ 直流電流 20mA 0 ～ 20 mA J －200℃以上0℃ 未満：±0.2% ±1digit
J －200.0 ～ 1200.0 ℃ 測温抵抗体 JPt100 －200.0 ～ 649.0 ℃
－200.0 ～ 900.0 ℃ －200.0 ～ 400.0 ℃ または、±80μV相当値のいずれか大きい方
－200.0 ～ 400.0 ℃ －200.0 ～ 200.0 ℃ T －270℃以上0℃ 未満：±0.2% ±1digit
－100.0 ～ 200.0 ℃ －100.0 ～ 100.0 ℃ または、±40μV相当値のいずれか大きい方
T －270.0 ～ 400.0 ℃ 旧Pt100 －200.0 ～ 649.0 ℃
－200.0 ～ 200.0 ℃ －200.0 ～ 400.0 ℃ U －200℃以上0℃ 未満：±0.2% ±1digit
C(WRe5-WRe26) 0.0 ～ 2310.0 ℃ －200.0 ～ 200.0 ℃ または、±40μV相当値のいずれか大きい方
W-WRe26 0.0 ～ 2310.0 ℃ －100.0 ～ 100.0 ℃
NiMo-Ni －50.0 ～ 1410.0 ℃ Pt50 －200.0 ～ 649.0 ℃ L －200℃以上0℃ 未満：±0.2% ±1digit
CR-AuFe 0.0 ～ 280.0 Ｋ Pt100 －200.0 ～ 850.0 ℃ C(WRe5-WRe26)
Ｎ 0.0 ～ 1300.0 ℃ －200.0 ～ 400.0 ℃ W-WRe26 0℃以上400℃ 未満：±0.3% ±1digit
PR5-20 0.0 ～ 1800.0 ℃ －200.0 ～ 200.0 ℃
PtRh40-PtRh20 0.0 ～ 1880.0 ℃ －100.0 ～ 100.0 ℃ NiMo-Ni
PlatinelⅡ
［測温抵抗体4線式］ CR-AuFe 0K以上20K 未満：±0.5% ±1digit
測定レンジ 測定範囲 測定レンジ 測定範囲 20K以上50K 未満：±0.3% ±1digit
測温抵抗体 JPt100 －200.0 ～ 649.0 ℃ 測温抵抗体 Pt50 －200.0 ～ 649.0 ℃
－200.0 ～ 400.0 ℃ Pt-Co 4.0 ～ 374.0 Ｋ PR5-20 0℃以上100℃ 未満： 規定外
－200.0 ～ 200.0 ℃ Pt100 －200.0 ～ 850.0 ℃ ±0.2％±1digit 100℃以上200℃ 未満：±0.5% ±1digit
－100.0 ～ 100.0 ℃ －200.0 ～ 400.0 ℃
旧Pt100 －200.0 ～ 649.0 ℃ －200.0 ～ 200.0 ℃ PtRh40- 0℃以上400℃ 未満：±1.5% ±1digit
－200.0 ～ 400.0 ℃ －100.0 ～ 100.0 ℃ PtRh20 400℃以上800℃ 未満：±0.8% ±1digit
－200.0 ～ 200.0 ℃ 直流電圧／直流電流 ±0.1％±1digit
－100.0 ～ 100.0 ℃
測温 Pt100 ±0.1％±1digit 測定レンジが「－100℃以上100℃」の
【規格一覧】 K、E、J、T、R、S、B、N：IEC584(1977、1982)、JIS C 1602-1995、JIS C 1605-1995
C(WRe5-WRe26)：JIS C1602-2015、W-WRe26、NiMo-Ni、PlatinelⅡ、CR-AuFe、 抵抗体 旧 Pt100 場合に限り、±0.15% ±1digit
PtRh40-PtRh20：ASTM Vol.14.03 JPt100
PR5-20：Johonson Matthey資料 Pt50
U、L：DIN43710-1985 Pt-Co ±0.15％±1digit 4K以上20K 未満：±0.5% ±1digit
Pt100：IEC751(1995)、JIS C 1604-2013 20K以上50K 未満：±0.3% ±1digit
旧Pt100：IEC751(1983)、JIS C 1604-1989、JIS C 1606-1989
JPt100：JIS C 1604-1989、JIS C 1606-1986 ※基準動作条件における測定レンジ換算精度。さらに、熱電対は基準点補償精度を加算する。
Pt50：JIS C 1604-1981 新しい制御を組込んで
＊本カタログに記載されている会社名、製品名などは各社の商標または登録商標です。 Scale up!
●このカタログの記載内容は2021年7月現在のものです。
Z制御
岩手大共同開発
神 奈 川
https://www.chino.co.jp/ 姫 路 079（288）7580
086（473）7400
Cat.No. CC-45-08 Jul.-'21-01 Printed in Japan B159
