グラフィックレコーダ　KR2S00シリーズ/KR3S00シリーズ

Page 1:ISO14001 認証JQA-EM2414ISO9001 認証JQA-0656No.CR-50-04操作性に優れたタッチパネルを採用ネットワーク対応のペーパレス記録計グラフィックレコーダKR2S00 seriesKR3S00 seriesKR2S00 KR3S00New

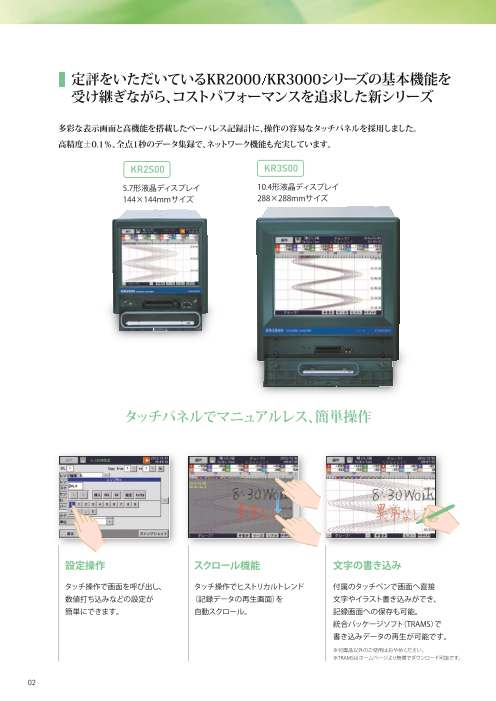

Page 2:定評をいただいているKR2000/KR3000シリーズの基本機能を受け継ぎながら、コストパフォーマンスを追求した新シリーズ多彩な表示画面と高機能を搭載したペーパレス記録計に、操作の容易なタッチパネルを採用しました。高精度±0.1％、全点1秒のデータ集録で、ネットワーク機能も充実しています。文字の書き込み付属のタッチペンで画面へ直接文字やイラスト書き込みができ、記録画面への保存も可能。データ解析ソフト（別売）で書き込みデータの再生が可能です。スクロール機能 タッチ操作でヒストリカルトレンド（記録データの再生画面）を自動スクロール。設定操作 タッチ操作で画面を呼び出し、数値打ち込みなどの設定が簡単にできます。02タッチパネルでマニュアルレス、簡単操作10.4形液晶ディスプレイ288×288mmサイズKR3S005.7形液晶ディスプレイ144×144mmサイズKR2S00

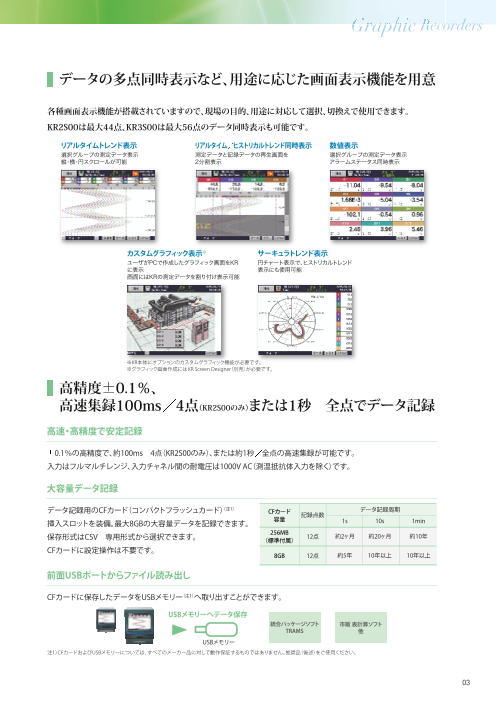

Page 3:GraphicRecorders03リアルタイムトレンド表示選択グループの測定データ表示縦・横・円スクロールが可能リアルタイム／ヒストリカルトレンド同時表示測定データと記録データの再生画面を2分割表示数値表示選択グループの測定データ表示アラームステータス同時表示バーグラフ表示選択グループの測定データ表示縦バーグラフ表示と横バーグラフ表示を用意情報表示警報発生やデータファイルリスト、機器情報など表示高精度±0.1％、高速集録100ms／4点（KR2S00のみ）または1秒／全点でデータ記録各種画面表示機能が搭載されていますので、現場の目的、用途に対応して選択、切換えで使用できます。KR2S00は最大44点、KR3S00は最大56点のデータ同時表示も可能です。データの多点同時表示など、用途に応じた画面表示機能を用意CFカードに保存したデータをUSBメモリーへ取り出すことができます。前面USBポートからファイル読み出し±0.1％の高精度で、約100ms／4点（KR2S00のみ）、または約1秒／全点の高速集録が可能です。入力はフルマルチレンジ、入力チャネル間の耐電圧は1000V AC（測温抵抗体入力を除く）です。高速・高精度で安定記録データ記録用のCFカード（コンパクトフラッシュカード）挿入スロットを装備。最大8GBの大容量データを記録できます。保存形式はCSV／専用形式から選択できます。CFカードに設定操作は不要です。大容量データ記録USBメモリーデータ解析ソフトZAILA市販 表計算ソフト他USBメモリーへデータ保存CFカード容量記録点数12点12点1s約2ヶ月約5年10s約20ヶ月10年以上1min約10年10年以上データ記録周期256MB（標準付属）8GB

Page 4:KR3S00KR2S0004データ集録・管理をサポートする便利な機能記録グループを個別に管理演算機能を標準装備接点入力を選択可能MODBUSPLC算術演算比較演算論理演算 一般関数積算演算チャンネルデータ演算そ の 他加算／減算／乗算／除算／剰余／べき乗等値／非等値／大／小／等値・大／等値・小論理積／論理和／排他論理和／否定 小数点以下切上げ／小数点以下切捨て／絶対値平方根／eべき乗／自然対数／常用対数アナログ積算／デジタル積算測定データへの演算／演算結果データへの演算移動平均／過去データ／1次遅れフィルタ露点／相対湿度／F値／風向／16方位表示時間あたり増加量（設定した単位時間当たりの増加量）／CFカード残量テキストでコメント保存算術演算、比較演算、論理演算、一般関数、チャンネルデータ演算、積算演算などの演算機能を標準で装備。演算結果も記録できます。多点演算器の用途としてもご使用いただけます。設定した複数の記録グループに入力CHを割り付け、グループ毎にデータ集録周期、及び記録のスタート／ストップを設定できます。スタート／ストップは、手動、曜日・日付などのスケジュール、警報などのトリガにて行えます。記録画面にマーカテキストの挿入が可能。テキストは50パターン事前登録でき、手動または無電圧接点入力（オプション）にて手軽に画面へ挿入できます。挿入したマーカテキストを検索して記録データを参照（ジャンプ）することも可能です。無電圧接点入力（オプション）を使用すれば、記録スタート／ストップなどの外部駆動やパルス入力が可能となります。弊社機器やPLCなどの機器と通信接続下位通信（オプション）を使用して、PLCのほか弊社スキャナ、記録計、調節計、サイリスタなどと接続できます。弊社機器・PLCの入力データを記録 KR2S00/KR3S00の入力データをPLCへ転送弊社機器の入出力データおよびPLCレジスタに格納されたデータをKR2S00/KR3S00が収集・記録します。KR2S00/KR3S00で計測したデータをPLCレジスタへ転送。PLC計装のデータ監視・集録に便利です。（PLCと弊社機器との混在はできません。PLCのみの接続となります。）MODBUSPLC デジタルプログラム調節計 KPマーカテキスト無電圧接点入力外部駆動パルス入力短絡／解放状態の動作記録● データメモリートリガ● マーカテキスト挿入● 積算演算リセット

Page 5:GraphicRecorders05充実のネットワーク機能● Webブラウザによる集録データのモニタリング● FTP（File Transfer Protocol）で記録データファイルを転送。既存ネットワーク環境で導入可能● 警報発生時や機器異常時にＥメールで自動通報WebブラウザLAN（イーサネット）データ集録ソフト KIDS FTPサーバイーサネット（オプション）でLANに接続し、ネットワーク機能を使用して遠隔監視などのアプリケーションを実現します。Webブラウザ画面例Webブラウザで集録データのモニタリングが可能。遠隔からのデータ監視を特別なアプリケーションソフトなしで実現します。パソコンなどからの要求でデータファイルを転送（FTPサーバ）、ネットワーク上のサーバにデータファイルを自動転送（FTPクライアント）する機能を標準装備しています。携帯電話やネットワーク上のコンピュータに警報発生、機器異常の自動通報が可能。通知メールアドレスは8箇所まで登録できます。Eメール通報ISPルータ異常発生現場画面モニタ入力設定データ解析ソフトZAILA（別売）記録データファイルの解析機能を有したソフトウェアトレンド画面（縦流れ）トレンド画面（横流れ）KR2S00/KR3S00で集録したデータファイルの再生表示・波形処理・編集作業などを行うソフトウェアです。縦／横トレンド、サーキュラトレンドの再生表示のほかに、グラフの縮小・拡大・部分拡大、メッセージ挿入などの機能を持っています。・1画面に最大128点をトレンド表示。差演算、最大値、最小値、平均値、標準偏差、中央値の表示も可能。・集録データはExcel、HTML、CSV、テキスト形式にて保存。グラフはBMP形式で印刷・保存。・日本語、英語、中国（簡体字、繁体字）、韓国語の表示対応。バーグラフ

Page 6:06各点最大4設定上限、下限、差上限、差下限(不感帯の設定可能)、異常データディレイ時間設定範囲 0∼3600sAND／OR設定可能設定数警報種類警報オンディレイ警報出力■警報仕様アラーム発生時、指定時刻でメール通報指定時刻通報データ、全登録データより任意選択通知アドレス 最大８箇所HTTP1.0準拠…表示、警報、メンテナンス情報などをブラウザソフトInternet Explorer5.0以上で表示 ＊パスワードの設定が可能イーサネット(10BASE-T／100BASE-TX)ネットワーク上のコンピュータからデータファイルを読み取りネットワーク上のサーバにデータファイルを転送ネットワーク上のSNTPサーバと時刻を同期■通信機能●イーサネット（オプション）媒体FTPサーバFTPクライアントSNTPクライアントWebサーバE-MailLCDバックライト情報表示バーグラフ表示データ数値表示トレンド表示表示種類表示器■表示仕様測定データ表示（トレンド表示、数値表示、バーグラフ表示、サーキュラ表示）ヒストリカルトレンド表示（リアルタイムトレンドとの同時表示可）情報表示（警報表示、マーカ表示、ファイルリスト）設定画面（警報、演算、メモリー、システム、メンテナンス、通信など)表示色 KR2S00…12色より選択KR3S00…48色より選択表示点数 KR2S00…1画面あたり最大44点、5画面（5グループ）KR3S00…1画面あたり最大56点、6画面（6グループ）時間軸方向 縦、横または円スケール表示 4スケール、タグ・数値表示 あり／なし選択マーカ表示線太さ 5段階より選択表示色 KR2S00…12色より選択KR3S00…48色より選択 表示点数 KR2S00…1画面あたり最大44点、5画面（5グループ）KR3S00…1画面あたり最大56点、6画面（6グループ）表示方向 縦または横スケール表示 1スケール警報表示（警報の発生・解除履歴表示）、マーカリストファイルリスト（グループデータファイルのリスト表示）機器情報（形式、オプション、製造番号 他）＊液晶ディスプレイは常時点灯しない画素が存在することがあります。液晶の特性上、 明るさにムラを生じることがありますが、故障ではありませんのでご了承くださいKR2S00…5.7形TFTカラーLCD VGA（640×480ドット）KR3S00…10.4形TFTカラーLCD VGA（640×480ドット）表示点数 KR2S00…1画面あたり最大44点、5画面（5グループ）KR3S00…1画面あたり最大56点、6画面（6グループ）表示内容 測定値、チャンネル／タグ、単位、警報状態 自動オフ■直接書き込み仕様保存線太さ表示色描写可能画面内部メモリー／外部メモリーの記録ファイル付加外部メモリーファイルは記録データをバイナリ形式で保存時のみ対応10段階より選択16色より選択リアルタイムトレンド、ヒストリカルトレンドスケーリング許容信号源抵抗バーンアウト測定周期基準点補償精度測定点数入力種類精度定格■入力仕様KR2S00…6点／12点KR3S00…12点／24点／36点／48点フルマルチレンジ（入力レンジの表参照）±0.1%±1digit（例外規定あり）＊測定レンジ換算精度、レンジについては次ページ参照レンジ／スケール任意設定K、E、J、T、N、PlatinelⅡ…±0.5℃以下R、S、W-WRe26、WRe5-WRe26、NiMo-Ni、CR-AuFe、U、L…±1.0℃以下熱電対および測温抵抗体入力において入力信号断線を判定。入力ごとにUP／DOWN／なしの選択可能熱電対入力（バーンアウトなし）・ 直流電圧入力（±2V以下）…1kΩ以下直流電圧入力（±5V以上）…100 Ω以下測温抵抗体…１線当たり10 Ω以下（3線とも等しいこと）測定周期…約100ms※／4点（KR2S00のみ） 約1s／全点※記録周期を0.5s以下（0.1∼0.5s）に設定すると自動的に 入力が4点となり、測定周期は100msとなります。保存方法記録グループ保存形式記録データ記録周期外部メモリー内部メモリー■記録仕様フラッシュメモリー容量…8MBバイナリ／CSV形式 選択可能CFカード（容量 128MB∼8GB） 256MB標準付属推奨 アペイサーテクノロジー株式会社殿製USBメモリースティック（容量32M 8GB）測定データ…ファイル名称（グループ名）、 記録開始年月日時刻、タグ、測定データ、 警報状態・種類、マーカテキスト、他設定パラメータ…全設定パラメータ演算結果データ手動開始・停止スケジュール（曜日時刻、日付時刻指定）トリガ信号（警報イベント、接点入力）トリガ点前後データ記録＊プリトリガの選択が可能 プリトリガ測定回数 最大950データKR2S00…44点／グループを5グループまで登録可能（トータルで100点までの登録）KR3S00…56点／グループを6グループまで登録可能（トータルで128点までの登録）100、200、500ms、（4点入力時のみ）1、2、3、5、10、15、20、30s、 1、2、3、5、10、15、20、30、60min算術演算、比較演算、論理演算、一般関数、積算演算、チャンネルデータ演算、露点、相対湿度、F値、風向（16方位表示）、時間あたり増加量、CFカード残量KR2S00…最大44点KR3S00…最大128点100ms／全点演算点数演算周期演算種類■演算仕様

Page 7:07GraphicRecorders■測定レンジ・表示分解能測温抵抗体熱電対直流電圧Pt-CoPt50CR-AuFePtRh40- PtRh20WRe5-WRe26W-WRe26LUNBSRTJEKDC（V）DC（mV）JPt100Pt100Platinel ⅡNiMo-Ni＊基準動作条件における測定レンジ換算精度。熱電対は基準点補償精度を含まず、別途精度定格の例外規定あり。■一般仕様定格電源電圧最大消費電力正常動作条件質量取付方法周囲温湿度範囲 0∼50℃、20∼80%RH電源電圧 90∼264V AC 電源周波数 50／60Hz±2％姿勢 左右・前傾 0°、後傾0°∼20°100−240V AC（フリー電源） 50／60HzKR2S00…35VAKR3S00…60VAKR2S00…約2.1kg（最大）KR3S00…約5.6kg（最大）パネル埋込取付-13.80-27.60-69.00-200.0-500.0-2.000-5.000-10.00-20.00-50.00-200.0-200.0-200-200.0-200.0-200-200.0-200.0-200-200.0-200.000000-200.0-200.0-200-200.0-200.0-200.0-200.0-200.0-20000-50.0-50.0-500.00.0000.0-140.0-200.0-200.0-140.0-200.0-200.0-200.04.0∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼13.80mV27.60mV69.00mV200.0mV500.0mV2.000V5.000V10.00V20.00V50.00V300.0℃600.0℃1370℃200.0℃350.0℃900℃250.0℃500.0℃1200℃250.0℃400.0℃1200℃1760℃1300℃1760℃1820℃400.0℃750.0℃1300℃250.0℃500.0℃600.0℃250.0℃500.0℃900℃2315℃2315℃290.0℃600.0℃1310℃350.0℃650.0℃1395℃1888℃280.0Ｋ150.0℃300.0℃850.0℃150.0℃300.0℃649.0℃649.0℃374.0Ｋ± 13.8mV± 27.6mV± 69.0mV±200mV±500mV± 2V± 5V± 10V± 20V± 50V± 13.8mV± 27.6mV± 69.0mV± 13.8mV± 27.6mV± 69.0mV± 13.8mV± 27.6mV± 69.0mV± 13.8mV± 27.6mV± 13.8mV± 27.6mV± 13.8mV± 27.6mV± 13.8mV± 13.8mV± 27.6mV± 69.0mV± 13.8mV± 27.6mV± 69.0mV± 13.8mV± 27.6mV± 69.0mV± 69.0mV± 69.0mV± 13.8mV± 27.6mV± 69.0mV± 13.8mV± 27.6mV± 69.0mV± 13.8mV± 13.8mV160Ω220Ω400Ω160Ω220Ω400Ω220Ω220Ω10μV10μV10μV100μV100μV1mV1mV10mV10mV10mV0.1℃0.1℃1℃0.1℃0.1℃1℃0.1℃0.1℃1℃0.1℃0.1℃1℃1℃1℃1℃1℃0.1℃0.1℃1℃0.1℃0.1℃0.1℃0.1℃0.1℃1℃1℃1℃0.1℃0.1℃1℃0.1℃0.1℃1℃1℃0.1K0.1℃0.1℃0.1℃0.1℃0.1℃0.1℃0.1℃0.1K入力種類 測定レンジ 基準レンジ 表示分解能■安全規格IPCEマーキング ・EMC指令 EN61326-1・低電圧指令 EN61010-1EN61010-2-030IEC60529 IP54準拠（前面部）■関連別売品直流電流入力用受信抵抗100Ω 50ｍＡ用直流電流入力用受信抵抗250Ω 20ｍＡ用CFカード 128、256、512MB、1、2、4、8GBカードアダプタ PC カード用名 称 内 容上位・下位機器通信用インターフェイスRS-485（MODBUS）下記3種の機能より1種選択して使用● 上位機器通信用インターフェイス● 下位に接続した弊社機器の入力データ、PLCレジスタ 内データを記録および最大16台の弊社調節計の パラメータ設定、測定値、設定値など表示・記録 記録点数： 接続機種： KE、KR2S00、KR3S00、KR2000、KR3000、 LE5000、AL3000、AH3000、DB1000、 DB2000、LT230、830、350、370、450、470 KP1000、KP2000、DP-G（データ取得のみ） JU、JW、SE3000● KR2S00/KR3S00の入力データをPLCに転送 PLCのみ接続が可能 書き込み点数：44点 PLC接続機種：三菱電機株式会社殿製 MELSEC AnA、QnA、 QnAS、FXシリーズ オムロン株式会社殿製 SYSMACシリーズ注）オムロン殿製PLCと接続する場合、ラインコンバータSC8-10（別売）が必要となります。オプション名警報出力無電圧接点入力（4点又は2点）通信インターフェイスその他ON／OFF状態の入力を記録パルス入力を10Hzまで入力流量、運転時間、回数などの入力に使用下記操作が可能（パラメータにより任意設定）・データメモリートリガ・マーカ表示・積算演算リセット内 容 ■オプション仕様警報発生時、入力異常時にメカリレー接点(c接点）を出力出力点数：4点又は2点接点容量：抵抗負荷3A、誘導負荷1.5A取手ゴム足付ON／OFF信号パルス入力外部駆動上位・下位通信KR2S00… 6点仕様 34点 12点仕様 28点KR3S00…12点仕様 108点 24点仕様 96点 36点仕様 84点 48点仕様 72点＊KR3S00は適合予定
